COMMANDES ET INSTRUMENTS
3-5
2
34
5
6
7
8
9

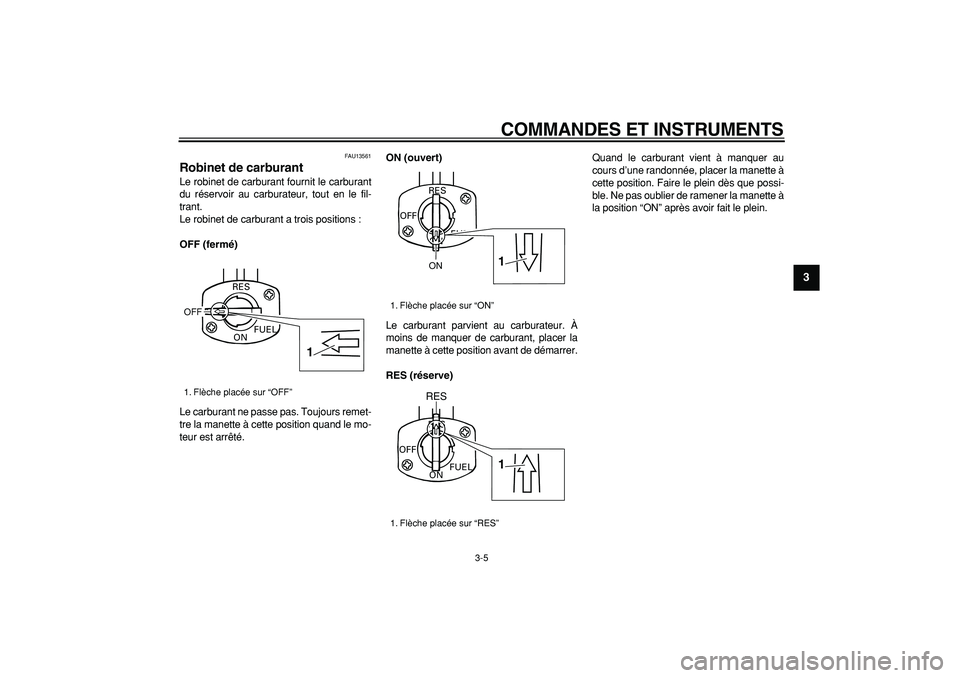

FAU13561
Robinet de carburant
Le robinet de carburant fournit le carburant
du réservoir au carburateur, tout en le fil-
trant.
Le robinet de carburant a trois positions :
OFF (fermé)
Le carburant ne passe pas. Toujours remet-
tre la manette à cette position quand le mo-
teur est arrêté.
ON (ouvert)
Le carburant parvient au carburateur. À
moins de manquer de carburant, placer la
manette à cette position avant de démarrer.
RES (réserve)
Quand le carburant vient à manquer au
cours d’une randonnée, placer la manette à
cette position. Faire le plein dès que possi-
ble. Ne pas oublier de ramener la manette à
la position “ON” après avoir fait le plein.

1. Flèche placée sur “OFF”
RES
ONFUEL
OFF
1

1. Flèche placée sur “ON”
1. Flèche placée sur “RES”
ON
FUEL
RES
OFF
1
ON
OFF
ONFUEL RES
1
RES

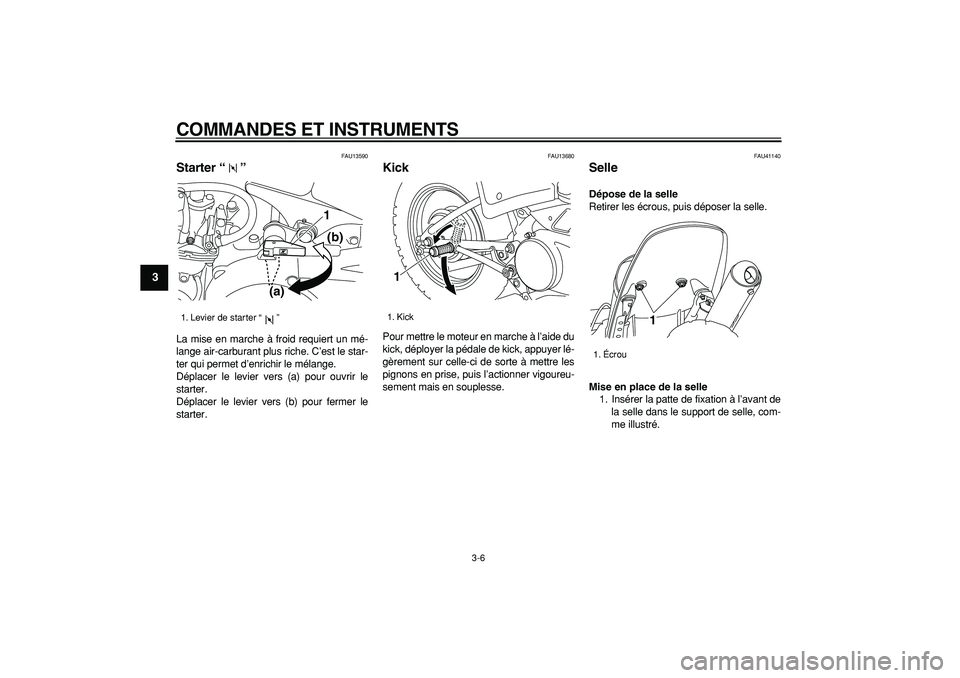

COMMANDES ET INSTRUMENTS
3-6
1
2
3
4
5
6
7
8
9

FAU13590
Starter “”
La mise en marche à froid requiert un mé-
lange air-carburant plus riche. C’est le star-
ter qui permet d’enrichir le mélange.
Déplacer le levier vers (a) pour ouvrir le
starter.
Déplacer le levier vers (b) pour fermer le
starter.
FAU13680
Kick
Pour mettre le moteur en marche à l’aide du
kick, déployer la pédale de kick, appuyer lé-
gèrement sur celle-ci de sorte à mettre les
pignons en prise, puis l’actionner vigoureu-
sement mais en souplesse.
FAU41140
Selle
Dépose de la selle
Retirer les écrous, puis déposer la selle.
Mise en place de la selle
1. Insérer la patte de fixation à l’avant de
la selle dans le support de selle, com-
me illustré.
1. Levier de starter “”
1
(a)(b)

1. Kick
1

1. Écrou
1

COMMANDES ET INSTRUMENTS
3-7
2
34
5
6
7
8
9

2. Remettre la selle à sa place, puis ser-
rer les écrous.
N.B.:

S’assurer que la selle est bien remise en
place avant de démarrer.
FAU15090
Amortisseur
AVERTISSEMENT

FWA10220
Cet amortisseur contient de l’azote forte-
ment comprimé. Lire attentivement et
s’assurer de bien comprendre les infor-
mations ci-dessous avant de manipuler
l’amortisseur. Le fabricant décline toute
responsabilité pour les dégâts ou les
blessures corporelles résultant d’une
mauvaise manipulation.

Ne pas modifier ni tenter d’ouvrir la
bonbonne de gaz.

Ne pas approcher l’amortisseur
d’une flamme ou de toute autre
source de chaleur. La pression du
gaz augmenterait excessivement,
et la bonbonne de gaz pourrait ex-
ploser.

Ne pas déformer ni endommager la
bonbonne de gaz d’aucune façon,
car cela risque d’amoindrir les per-
formances d’amortissement.

Toujours confier l’entretien de
l’amortisseur à un concessionnaire
Yamaha.
1. Support de selle
2. Patte de fixation
2
1

4-1
1
2
3
4
5
6
7
8
9

CONTR ÔLES AVANT UTILISATION
FAU15591
Le propri étaire est personnellement responsable de l ’état de son v éhicule. Certaines pi èces essentielles peuvent pr ésenter rapidement et
de fa çon subite des signes de d égradation, et cela m ême lorsque le v éhicule n ’est pas utilis é (s ’il est expos é aux intemp éries, par exem-
ple). Un endommagement ou une fuite quelconques ou encore une chute de \
la pression des pneus peuvent avoir de graves cons équen-
ces. En plus d ’un simple contr ôle visuel, il est donc extr êmement important de v érifier les points suivants avant chaque randonn ée.
N.B.:

Il convient d ’effectuer les contr ôles repris dans la liste avant chaque utilisation du v éhicule. Ces contr ôles ne requi èrent que peu de temps
et celui-ci sera largement compens é par le surcro ît de s écurit é et de fiabilit é qu ’ils procurent.
AVERTISSEMENT

FWA11150
Lorsqu ’un élé ment repris sous “Points à contr ôler avant chaque utilisation ” ne fonctionne pas correctement, il convient de le
faire contr ôler et r éparer avant d ’utiliser le v éhicule.

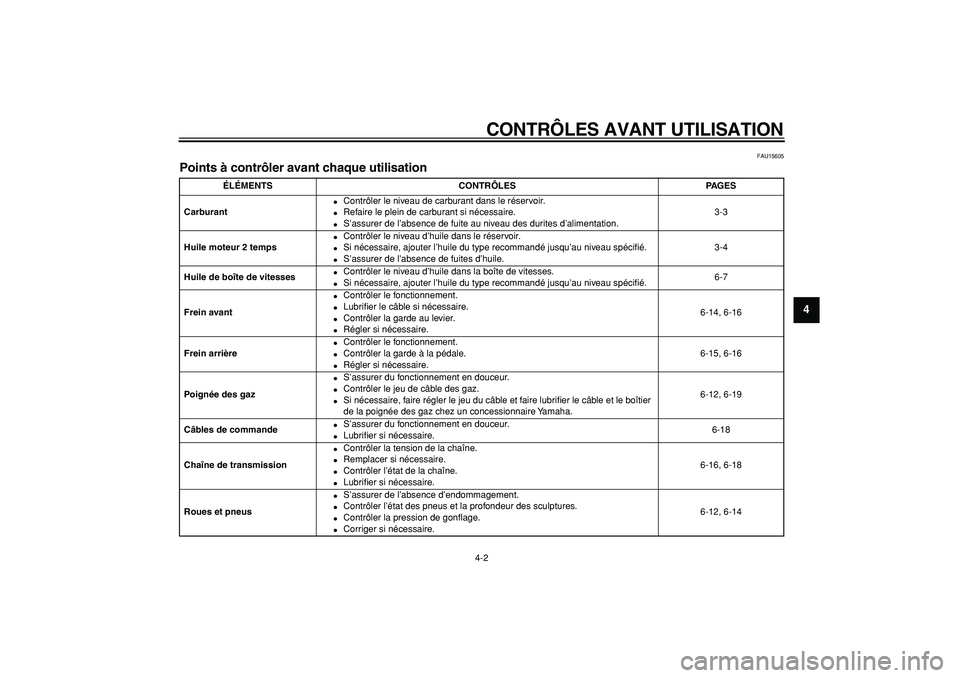

CONTRÔLES AVANT UTILISATION
4-2
2
3
45
6
7
8
9

FAU15605
Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
Carburant

Contrôler le niveau de carburant dans le réservoir.

Refaire le plein de carburant si nécessaire.

S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-3
Huile moteur 2 temps

Contrôler le niveau d’huile dans le réservoir.

Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.

S’assurer de l’absence de fuites d’huile.3-4
Huile de boîte de vitesses

Contrôler le niveau d’huile dans la boîte de vitesses.

Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.6-7
Frein avant

Contrôler le fonctionnement.

Lubrifier le câble si nécessaire.

Contrôler la garde au levier.

Régler si nécessaire.6-14, 6-16
Frein arrière

Contrôler le fonctionnement.

Contrôler la garde à la pédale.

Régler si nécessaire.6-15, 6-16
Poignée des gaz

S’assurer du fonctionnement en douceur.

Contrôler le jeu de câble des gaz.

Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier
de la poignée des gaz chez un concessionnaire Yamaha.6-12, 6-19
Câbles de commande

S’assurer du fonctionnement en douceur.

Lubrifier si nécessaire.6-18
Chaîne de transmission

Contrôler la tension de la chaîne.

Remplacer si nécessaire.

Contrôler l’état de la chaîne.

Lubrifier si nécessaire.6-16, 6-18
Roues et pneus

S’assurer de l’absence d’endommagement.

Contrôler l’état des pneus et la profondeur des sculptures.

Contrôler la pression de gonflage.

Corriger si nécessaire.6-12, 6-14

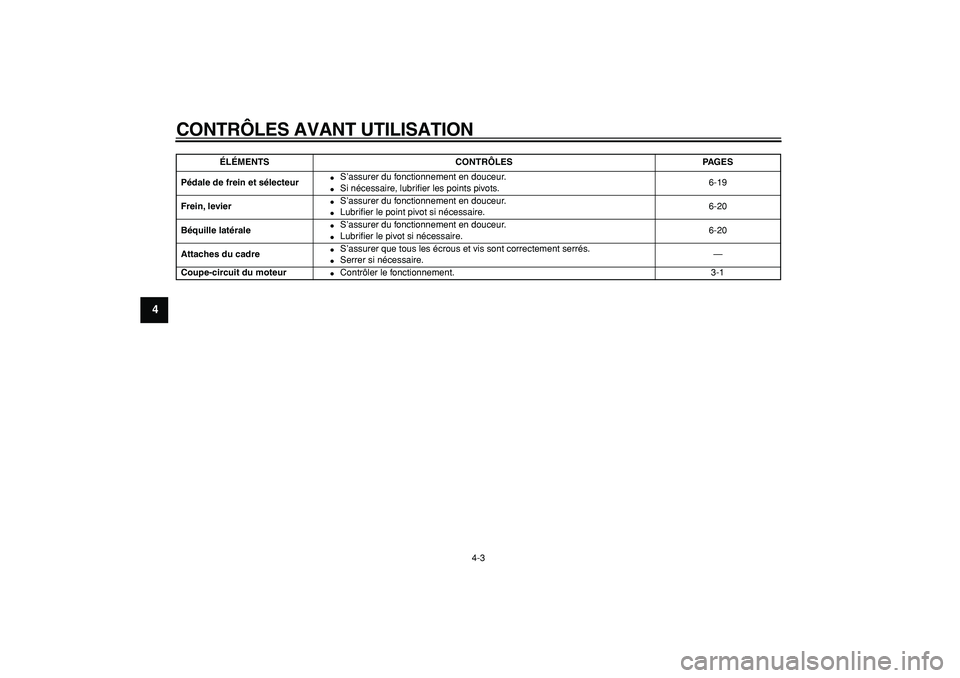

CONTRÔLES AVANT UTILISATION
4-3
1
2
3
4
5
6
7
8
9

Pédale de frein et sélecteur

S’assurer du fonctionnement en douceur.

Si nécessaire, lubrifier les points pivots.6-19
Frein, levier

S’assurer du fonctionnement en douceur.

Lubrifier le point pivot si nécessaire.6-20
Béquille latérale

S’assurer du fonctionnement en douceur.

Lubrifier le pivot si nécessaire.6-20
Attaches du cadre

S’assurer que tous les écrous et vis sont correctement serrés.

Serrer si nécessaire.—
Coupe-circuit du moteur

Contrôler le fonctionnement. 3-1
ÉLÉMENTS CONTRÔLES PAGES

5-1
2
3
4
56
7
8
9

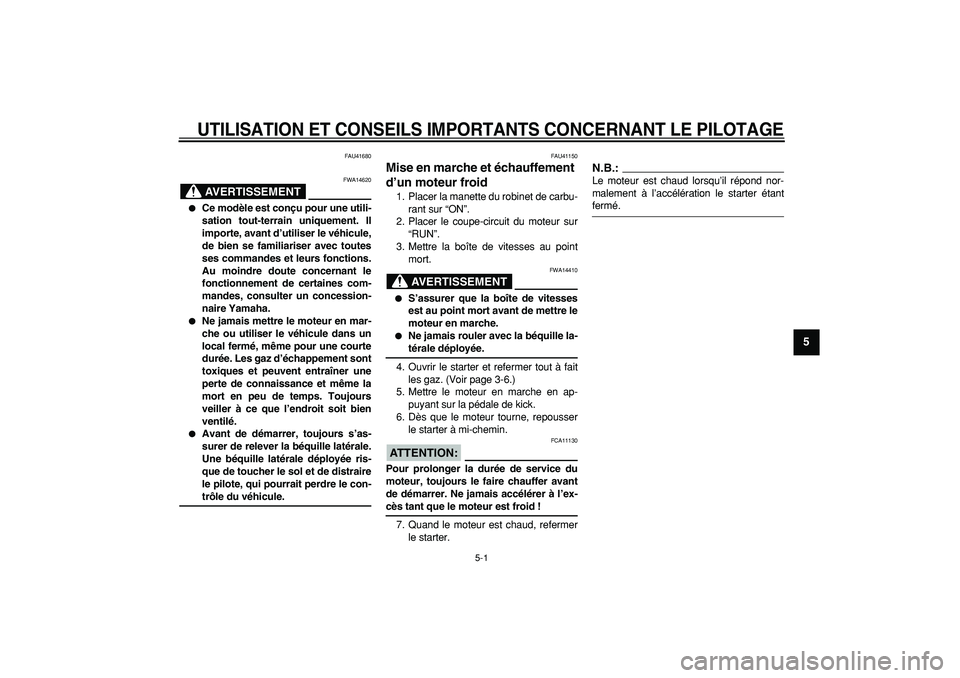

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

FAU41680
AVERTISSEMENT

FWA14620

Ce modèle est conçu pour une utili-
sation tout-terrain uniquement. Il
importe, avant d’utiliser le véhicule,
de bien se familiariser avec toutes
ses commandes et leurs fonctions.
Au moindre doute concernant le
fonctionnement de certaines com-
mandes, consulter un concession-
naire Yamaha.

Ne jamais mettre le moteur en mar-
che ou utiliser le véhicule dans un
local fermé, même pour une courte
durée. Les gaz d’échappement sont
toxiques et peuvent entraîner une
perte de connaissance et même la
mort en peu de temps. Toujours
veiller à ce que l’endroit soit bien
ventilé.

Avant de démarrer, toujours s’as-
surer de relever la béquille latérale.
Une béquille latérale déployée ris-
que de toucher le sol et de distraire
le pilote, qui pourrait perdre le con-
trôle du véhicule.
FAU41150
Mise en marche et échauffement
d’un moteur froid
1. Placer la manette du robinet de carbu-
rant sur “ON”.
2. Placer le coupe-circuit du moteur sur
“RUN”.
3. Mettre la boîte de vitesses au point
mort.
AVERTISSEMENT

FWA14410

S’assurer que la boîte de vitesses
est au point mort avant de mettre le
moteur en marche.

Ne jamais rouler avec la béquille la-
térale déployée.
4. Ouvrir le starter et refermer tout à fait
les gaz. (Voir page 3-6.)
5. Mettre le moteur en marche en ap-
puyant sur la pédale de kick.
6. Dès que le moteur tourne, repousser
le starter à mi-chemin.
ATTENTION:

FCA11130
Pour prolonger la durée de service du
moteur, toujours le faire chauffer avant
de démarrer. Ne jamais accélérer à l’ex-
cès tant que le moteur est froid !
7. Quand le moteur est chaud, refermer
le starter.
N.B.:

Le moteur est chaud lorsqu’il répond nor-
malement à l’accélération le starter étant
fermé.

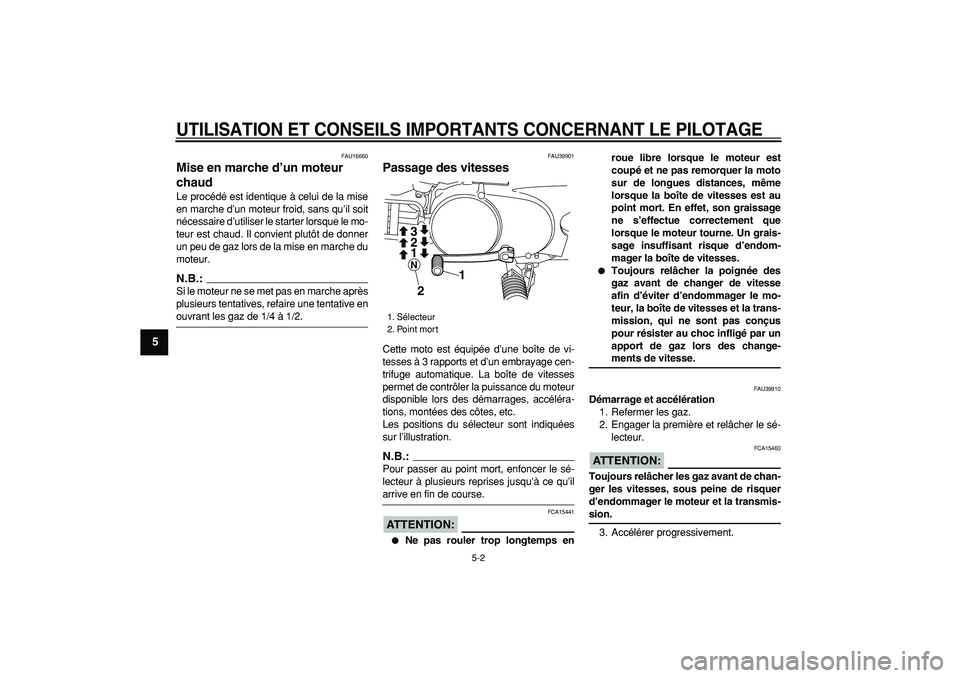

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-2
1
2
3
4
5
6
7
8
9

FAU16660
Mise en marche d’un moteur
chaud
Le procédé est identique à celui de la mise
en marche d’un moteur froid, sans qu’il soit
nécessaire d’utiliser le starter lorsque le mo-
teur est chaud. Il convient plutôt de donner
un peu de gaz lors de la mise en marche du
moteur.
N.B.:

Si le moteur ne se met pas en marche après
plusieurs tentatives, refaire une tentative en
ouvrant les gaz de 1/4 à 1/2.
FAU39901
Passage des vitesses
Cette moto est équipée d’une boîte de vi-
tesses à 3 rapports et d’un embrayage cen-
trifuge automatique. La boîte de vitesses
permet de contrôler la puissance du moteur
disponible lors des démarrages, accéléra-
tions, montées des côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.
N.B.:

Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course.
ATTENTION:

FCA15441

Ne pas rouler trop longtemps enroue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.

Toujours relâcher la poignée des
gaz avant de changer de vitesse
afin d’éviter d’endommager le mo-
teur, la boîte de vitesses et la trans-
mission, qui ne sont pas conçus
pour résister au choc infligé par un
apport de gaz lors des change-
ments de vitesse.
FAU39910
Démarrage et accélération
1. Refermer les gaz.
2. Engager la première et relâcher le sé-
lecteur.
ATTENTION:

FCA15460
Toujours relâcher les gaz avant de chan-
ger les vitesses, sous peine de risquer
d’endommager le moteur et la transmis-
sion.
3. Accélérer progressivement.
1. Sélecteur
2. Point mort
1
12 3N2
