2007 YAMAHA PW80 ECO mode

INTRODUCTION
FAU41580
Félicitations au propriétaire du modèle PW80(W) de Yamaha. Ce modèle représente le fruit de nombreuses années d’expérience dans la
production de machines de sport, de tourisme et de course. Le nouveau propriétaire pourra apprécier pleinement la perfection technique
et la fiabilité qui ont fait de Yamaha un leader dans ce domaine.
Ce manuel contient la description du fonctionnement, les instructions pour l’entretien de base et les points de contrôle à effectuer périodi-
quement. Au moindre doute concernant le fonctionnement ou l’entretien de la moto, ne pas hésiter à consulter un concessionnaire
Yamaha.
De par sa conception et sa fabrication, cette moto Yamaha est entièrement conforme aux normes relatives à la pollution atmosphérique
en vigueur à la date de fabrication. Le respect de ces normes s’est fait sans préjudice au rendement ni à la consommation. Afin de pré-
server la conformité à ces normes, il importe que l’utilisateur et le concessionnaire respectent scrupuleusement les tableaux d’entretiens
périodiques et toutes les instructions données dans ce manuel.
MESSAGES DE SÉCURITÉ IMPORTANTS :

LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LA MOTO. IL EST IMPÉRATIF DE BIEN
COMPRENDRE TOUTES LES INSTRUCTIONS.

RESPECTER LES INSTRUCTIONS REPRISES SUR LES ÉTIQUETTES D’AVERTISSEMENT ET D’ATTENTION COLLÉES SUR
LA MOTO.

NE JAMAIS CONDUIRE UNE MOTO AVANT D’AVOIR MAÎTRISÉ LES TECHNIQUES NÉCESSAIRES.

LE POIDS DU PILOTE NE PEUT EXCÉDER 40 kg (88 lb).
REMARQUE IMPORTANTE À L’INTENTION DES PARENTS :
Une moto n’est pas un jouet. Avant de laisser un jeune piloter une moto, il faut s’assurer d’avoir compris les instructions et avertissements
donnés dans ce manuel. Il faudra ensuite s’assurer que le jeune s’y conforme. Un enfant ou un jeune n’a pas l’habileté, les capacités phy-
siques et le bon sens d’un adulte. Certains peuvent ne pas être capables de piloter une moto en toute sécurité. Une surveillance perma-
nente par un adulte est donc impérative. Les parents ne devraient permettre une utilisation régulière de cette moto que si le jeune se
montre capable de le piloter en toute sécurité.
Cette moto est livrée avec un réducteur de puissance démontable. Yamaha recommande de limiter au maximum la puissance du moteur
pour tout pilote débutant en laissant en place le réducteur de puissance durant toute la période d’apprentissage. Les parents ne devraient
retirer le réducteur de puissance afin d’accroître la puissance de la moto que lorsqu’ils auront jugé que les capacités de conduite de leur
enfant le permette. Une fois que le pilote maîtrise parfaitement son véhicule en roulant à la vitesse maximale permise par le réducteur de
puissance, ce dernier peut être retiré.

3-1
2
34
5
6
7
8
9

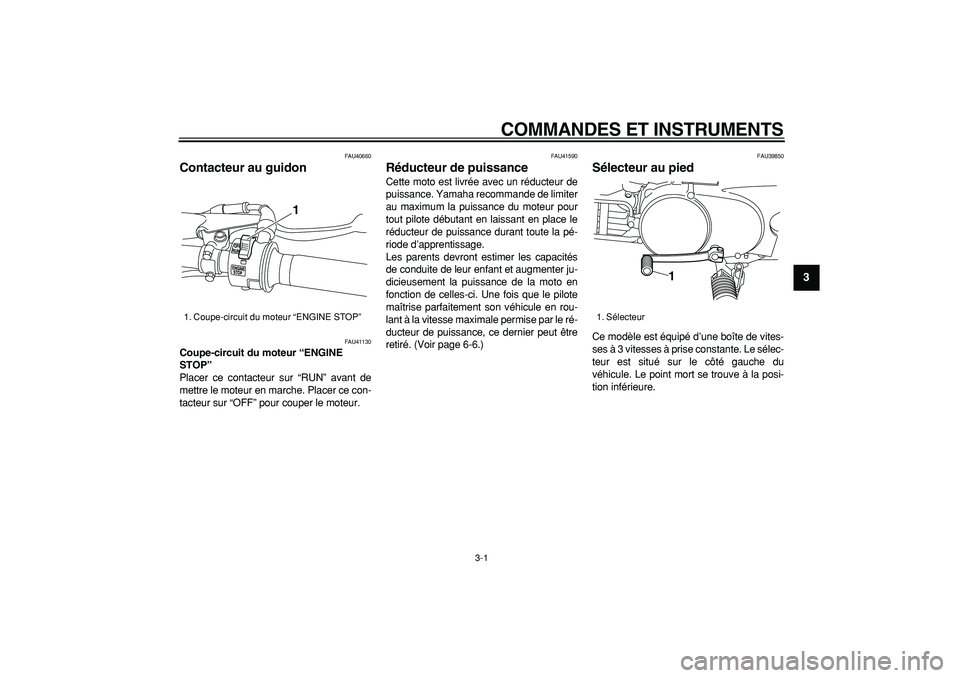

COMMANDES ET INSTRUMENTS
FAU40660
Contacteur au guidon
FAU41130
Coupe-circuit du moteur “ENGINE
STOP”
Placer ce contacteur sur “RUN” avant de
mettre le moteur en marche. Placer ce con-
tacteur sur “OFF” pour couper le moteur.
FAU41590
Réducteur de puissance
Cette moto est livrée avec un réducteur de
puissance. Yamaha recommande de limiter
au maximum la puissance du moteur pour
tout pilote débutant en laissant en place le
réducteur de puissance durant toute la pé-
riode d’apprentissage.
Les parents devront estimer les capacités
de conduite de leur enfant et augmenter ju-
dicieusement la puissance de la moto en
fonction de celles-ci. Une fois que le pilote
maîtrise parfaitement son véhicule en rou-
lant à la vitesse maximale permise par le ré-
ducteur de puissance, ce dernier peut être
retiré. (Voir page 6-6.)
FAU39850
Sélecteur au pied
Ce modèle est équipé d’une boîte de vites-
ses à 3 vitesses à prise constante. Le sélec-
teur est situé sur le côté gauche du
véhicule. Le point mort se trouve à la posi-
tion inférieure.
1. Coupe-circuit du moteur “ENGINE STOP”
1

1. Sélecteur
1

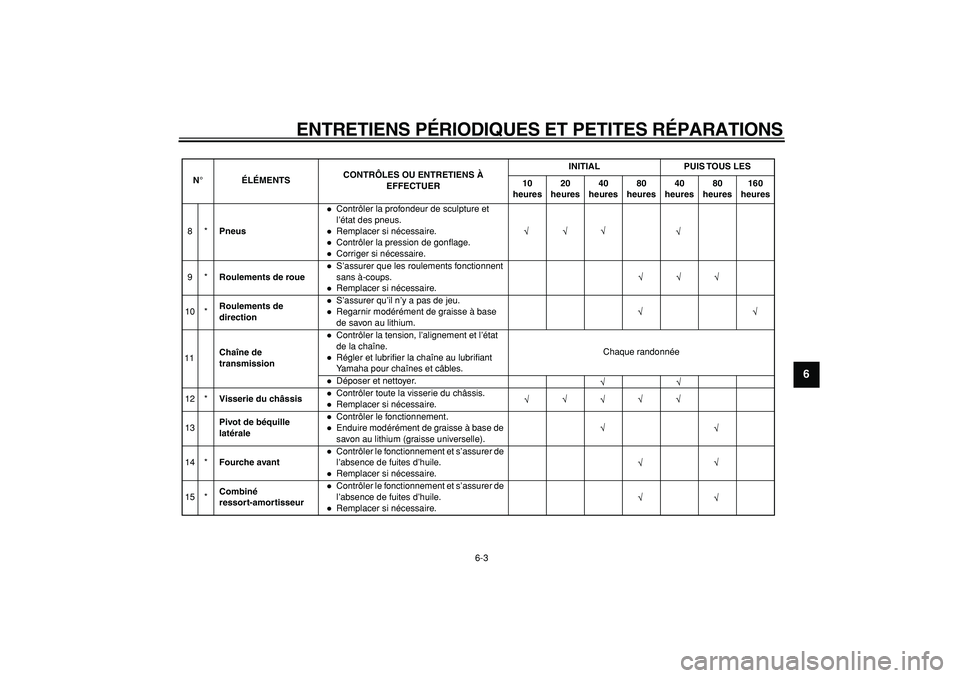

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
2
3
4
5
67
8
9
8*Pneus
Contrôler la profondeur de sculpture et
l’état des pneus.Remplacer si nécessaire.Contrôler la pression de gonflage.Corriger si nécessaire.
9*Roulements de roueS’assurer que les roulements fonctionnent
sans à-coups.Remplacer si nécessaire.
10 *Roulements de
directionS’assurer qu’il n’y a pas de jeu.Regarnir modérément de graisse à base
de savon au lithium.
11Chaîne de
transmissionContrôler la tension, l’alignement et l’état
de la chaîne.Régler et lubrifier la chaîne au lubrifiant
Yamaha pour chaînes et câbles.Chaque randonnéeDéposer et nettoyer.
12 *Visserie du châssisContrôler toute la visserie du châssis.Remplacer si nécessaire.
13Pivot de béquille
latéraleContrôler le fonctionnement.Enduire modérément de graisse à base de
savon au lithium (graisse universelle).
14 *Fourche avantContrôler le fonctionnement et s’assurer de
l’absence de fuites d’huile.Remplacer si nécessaire.
15 *Combiné
ressort-amortisseurContrôler le fonctionnement et s’assurer de
l’absence de fuites d’huile.Remplacer si nécessaire. N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERINITIAL PUIS TOUS LES
10
heures20
heures40
heures80
heures40
heures80
heures160
heures

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
1
2
3
4
5
6
7
8
9

FAU21940
Roues à rayons
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées, et il faut
contrôler le serrage des rayons. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.

Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU40431
Accessoires et pièces de
rechange
AVERTISSEMENT

FWA14481
Bien veiller à n’utiliser que des accessoi-
res et pièces de rechange spécialement
conçus pour ce modèle, et à les monter
solidement afin de garantir l’équilibre et
la conception d’origine. Les pièces et ac-
cessoires Yamaha d’origine sont con-
çus et testés en vue de leur compatibilité
avec ce véhicule. Il est dès lors recom-
mandé de se procurer des pièces et ac-
cessoires Yamaha d’origine.
L’utilisation de pièces de rechange et
d’accessoires non approuvés par
Yamaha risque d’être à l’origine d’une
perte d’équilibre et de réduire la sécurité
de conduite. Comme Yamaha ne peut
contrôler la qualité des accessoires ou
pièces d’autres marques, Yamaha ne
peut être tenue responsable des consé-
quences, quelles qu’elles soient, de l’uti-
lisation d’accessoires et de pièces non
approuvés.
FAU22120
Réglage de la garde du levier de
frein
La garde du levier de frein doit être de 10.0–
20.0 mm (0.39–0.79 in), comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, la régler comme
suit.
1. Desserrer le contre-écrou situé au le-
vier de frein.
2. Pour augmenter la garde du levier de
frein, tourner la vis de réglage dans le
sens (a). Pour la réduire, tourner la vis
de réglage dans le sens (b).
3. Si la garde spécifiée a pu être obtenue
en suivant les explications ci-dessus, il
suffit à présent de serrer le contre-
1. Garde du levier de frein
2. Contre-écrou
3. Vis de réglage
1
2
3
(a)
(b)

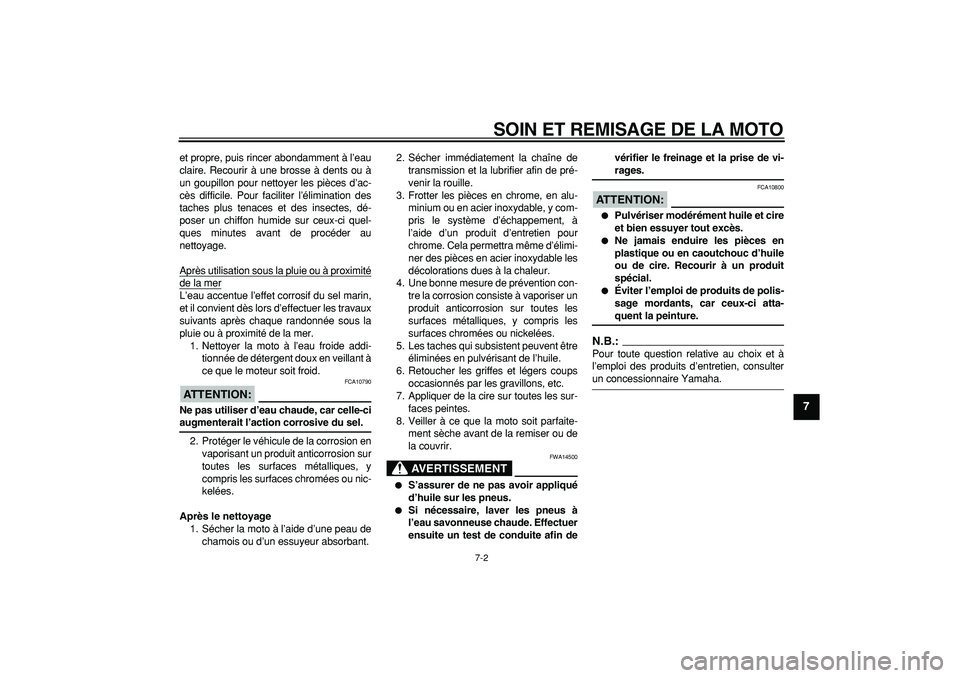

SOIN ET REMISAGE DE LA MOTO
7-2
2
3
4
5
6
78
9

et propre, puis rincer abondamment à l’eau
claire. Recourir à une brosse à dents ou à
un goupillon pour nettoyer les pièces d’ac-
cès difficile. Pour faciliter l’élimination des
taches plus tenaces et des insectes, dé-
poser un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie ou à proximité
de la merL’eau accentue l’effet corrosif du sel marin,
et il convient dès lors d’effectuer les travaux
suivants après chaque randonnée sous la
pluie ou à proximité de la mer.
1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.ATTENTION:

FCA10790
Ne pas utiliser d’eau chaude, car celle-ci
augmenterait l’action corrosive du sel.
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y
compris les surfaces chromées ou nic-
kelées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
éliminées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT

FWA14500

S’assurer de ne pas avoir appliqué
d’huile sur les pneus.

Si nécessaire, laver les pneus à
l’eau savonneuse chaude. Effectuer
ensuite un test de conduite afin devérifier le freinage et la prise de vi-
rages.
ATTENTION:

FCA10800

Pulvériser modérément huile et cire
et bien essuyer tout excès.

Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.

Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.:

Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulter
un concessionnaire Yamaha.

8-1
2
3
4
5
6
7
89

CARACTÉRISTIQUES
FAU2633G
Dimensions:
Longueur hors tout:
1540 mm (60.6 in)
Largeur hors tout:
640 mm (25.2 in)
Hauteur hors tout:
880 mm (34.6 in)
Hauteur de la selle:
635 mm (25.0 in)
Empattement:
1055 mm (41.5 in)
Garde au sol:
185 mm (7.28 in)
Rayon de braquage minimum:
1700 mm (66.9 in)
Poids:
Avec huile et carburant:
61.0 kg (134 lb)
Moteur:
Type de moteur:
Refroidissement par air, 2 temps
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
79.0 cm
3


Alésage
×
course:
47.0
×
45.6 mm (1.85
×
1.80 in)
Taux de compression:
6.60 :1
Système de démarrage:
KickSystème de graissage:
Lubrification séparée (Yamaha Autolube)
Type:
YAMALUBE 2 ou huile moteur 2 temps
(grade JASO FC ou ISO EG-C ou EG-D)

Quantité d’huile moteur:
Quantité:
0.95 L (1.00 US qt) (0.84 Imp.qt)
Huile de boîte de vitesses:
Type:
YAMALUBE 4 (10W30) ou huile moteur
SAE 10W30 de type SE
Changement d’huile:
0.65 L (0.69 US qt) (0.57 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type humide
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Essence sans plomb exclusivement
(AUS)(NZL)
Capacité du réservoir:
4.9 L (1.29 US gal) (1.08 Imp.gal)
Quantité de la réserve:
1.0 L (0.26 US gal) (0.22 Imp.gal)
Carburateur:
Fabricant:
MIKUNIModèle
×
quantité:
VM15SC x 1
Bougie(s):
Fabricant/modèle:
NGK/BP6HS (AUS)(NZL)
NGK/BPR6HS
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Fabricant/modèle:
DENSO/W20FP (AUS)(NZL)
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:
Type d’embrayage:
Humide, multidisque automatique
Transmission:
Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
66/21 (3.143)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
32/15 (2.133)
Type de boîte de vitesses:
Prise constante, 3 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1

re

:
39/12 (3.250)
2
e

:
29/16 (1.812)
