PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-2
2
3
4
5
6
78
9

oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.

Niemals Hochdruck-Waschanla-
gen oder Dampfstrahlreiniger ver-
wenden, da diese das Einsickern
von Wasser und damit eine Ver-
schlechterung in den folgenden Be-
reichen verursachen: Dichtungen
(von Rädern, Schwinglagern, Ga-
beln und Bremsen), elektrische Be-
standteile (Stecker, Verbindungen,
Instrumente, Schalter und Lichter),
Ent- und Belüftungsschläuche.

Für Motorroller, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld
liegenden Stelle der Windschutz-
scheibe testen, ob es Scheuerspu-
ren hinterlässt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, diemit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.HINWEIS:

Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden
sein.
1. Den Motorroller abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG:

GCA10790
Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz
verstärkt.
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metall-
oberflächen sprühen, einschließlich
verchromter und vernickelter Metall-
oberflächen.
Nach der Reinigung
1. Den Roller mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edel-
stahl-Teilen, auch an der
Auspuffanlage, eine Chrompolitur.
(Sogar die temperaturbedingte Verfär-
bung von Edelstahl-Auspuffanlagen
kann mit einer solchen Politur entfernt
werden.)
3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt, vernickelt, eloxiert oder
auf eine andere Art oberflächenvergü-
tet sind.
4. Verwenden Sie Sprühöl als Universal-

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-3
1
2
3
4
5
6
7
8
9

reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä-
chen.
7. Den Motorroller vollständig trocknen
(lassen), bevor er untergestellt oder
abgedeckt wird.
WARNUNG

GWA10940

Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet. Gegebenenfalls
Bremsscheiben und -beläge mit
Aceton oder einem handelsübli-
chen Bremsenreiniger säubern;
Reifen mit Seifenlauge abwaschen.

Vor einer Fahrt mit dem Motorroller
die Bremsleistung und das Verhal-
ten in Kurven testen.
ACHTUNG:

GCA10800

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.

Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemittelnbehandeln.

Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEIS:

Produktempfehlungen erhalten Sie bei Ih-
rem Yamaha-Händler.
GAU36560
Abstellen
Kurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken un-
tergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um ihn vor Staub
zu schützen.
ACHTUNG:

GCA10820

Stellen Sie einen nassen Motorrol-
ler niemals in eine unbelüftete Ga-
rage oder decken ihn mit einer
Plane ab, denn dann bleibt das
Wasser auf den Bauteilen stehen,
und das kann Rostbildung zur Fol-
ge haben.

Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihren Motorroller mehrere Mo-
nate stilllegen, sollten folgende Schutzvor-
kehrungen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.
2. Füllen Sie den Kraftstofftank und

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-4
2
3
4
5
6
78
9

fügen Sie einen stabilisierenden Zu-
satz hinzu (falls erhältlich), um den
Tank vor Rostbefall zu schützen und
eine chemische Veränderung des
Kraftstoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zünd-
kerze einschrauben und den
Zündkerzenstecker wieder auf die
Zündkerze aufsetzen.
WARNUNG

GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden,
wenn der Motor durchgedreht wird.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
den Motorroller so aufbocken, dass
beide Räder über dem Boden schwe-
ben. Anderenfalls jeden Monat die Rä-
der etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-22.
HINWEIS:

Anfallende Reparaturen vor der Stilllegung
ausführen.

8-1
1
2
3
4
5
6
7
8
9

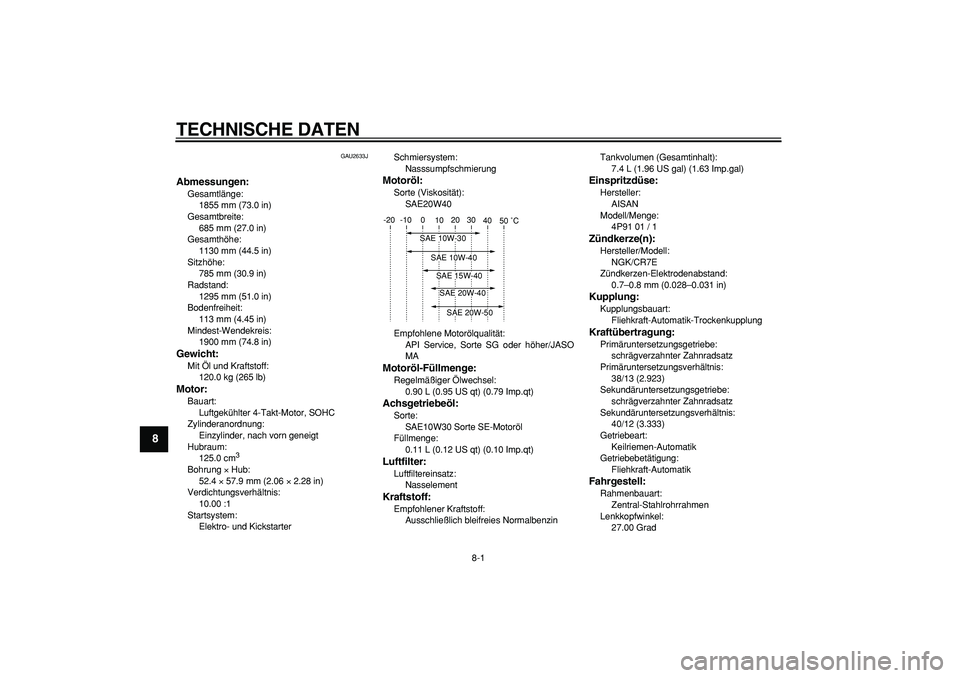

TECHNISCHE DATEN
GAU2633J
Abmessungen:
Gesamtlänge:
1855 mm (73.0 in)
Gesamtbreite:
685 mm (27.0 in)
Gesamthöhe:
1130 mm (44.5 in)
Sitzhöhe:
785 mm (30.9 in)
Radstand:
1295 mm (51.0 in)
Bodenfreiheit:
113 mm (4.45 in)
Mindest-Wendekreis:
1900 mm (74.8 in)
Gewicht:
Mit Öl und Kraftstoff:
120.0 kg (265 lb)
Motor:
Bauart:
Luftgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
125.0 cm
3

Bohrung
×
Hub:
52.4
×
57.9 mm (2.06
×
2.28 in)
Verdichtungsverhältnis:
10.00 :1
Startsystem:
Elektro- und KickstarterSchmiersystem:
Nasssumpfschmierung

Motoröl:
Sorte (Viskosität):
SAE20W40
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Regelmäßiger Ölwechsel:
0.90 L (0.95 US qt) (0.79 Imp.qt)
Achsgetriebeöl:
Sorte:
SAE10W30 Sorte SE-Motoröl
Füllmenge:
0.11 L (0.12 US qt) (0.10 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
Nasselement
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies NormalbenzinTankvolumen (Gesamtinhalt):
7.4 L (1.96 US gal) (1.63 Imp.gal)
Einspritzdüse:
Hersteller:
AISAN
Modell/Menge:
4P91 01 / 1
Zündkerze(n):
Hersteller/Modell:
NGK/CR7E
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Kupplung:
Kupplungsbauart:
Fliehkraft-Automatik-Trockenkupplung
Kraftübertragung:
Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
38/13 (2.923)
Sekundäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Sekundäruntersetzungsverhältnis:
40/12 (3.333)
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:
Rahmenbauart:
Zentral-Stahlrohrrahmen
Lenkkopfwinkel:
27.00 Grad
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

TECHNISCHE DATEN
8-2
2
3
4
5
6
7
89

Nachlauf:
90.0 mm (3.54 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
110/70-12 47L
Hersteller/Typ:
CHENG SHIN / C-992N
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/70-12 58L
Hersteller/Typ:
CHENG SHIN / C-6007
Max. Gesamtzuladung:
172 kg (379 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Hinten:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Zuladungsbedingung:
90–172 kg (198–379 lb)
Vorn:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Hinten:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
J12 X MT2.75
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
J12 X MT3.00
Vorderradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Trommelbremse
Betätigung:
Handbedienung (links)
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
78.0 mm (3.07 in)
Hinterrad-Federung:
Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpftFederweg:
95.5 mm (3.76 in)
Elektrische Anlage:
Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
MF (YT7B-BS)
Spannung, Kapazität:
12 V, 6.5 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×
Anzahl:
Scheinwerfer:
12 V, 60 W/55.0 W
×
1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W
×
1
Blinklicht vorn:
12 V, 10.0 W
×
2
Blinklicht hinten:
12 V, 10.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
2
Instrumentenbeleuchtung:
LED x 2
Fernlicht-Kontrollleuchte:
LED x 1
Blinker-Kontrollleuchte:
LED x 1

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9

Sicherungen:
Hauptsicherung:
20.0 A
Scheinwerfersicherung:
15.0 A
Rücklichtsicherung:
7.5 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
7.5 A
Zusatzsicherung:
7.5 A

9-1
2
3
4
5
6
7
8
9

KUNDENINFORMATION
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26410
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.
HINWEIS:

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
ZAUM00**
1

1. Fahrzeug-Identifizierungsnummer
ZAUM00**
1

KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8
9

GAUT1440

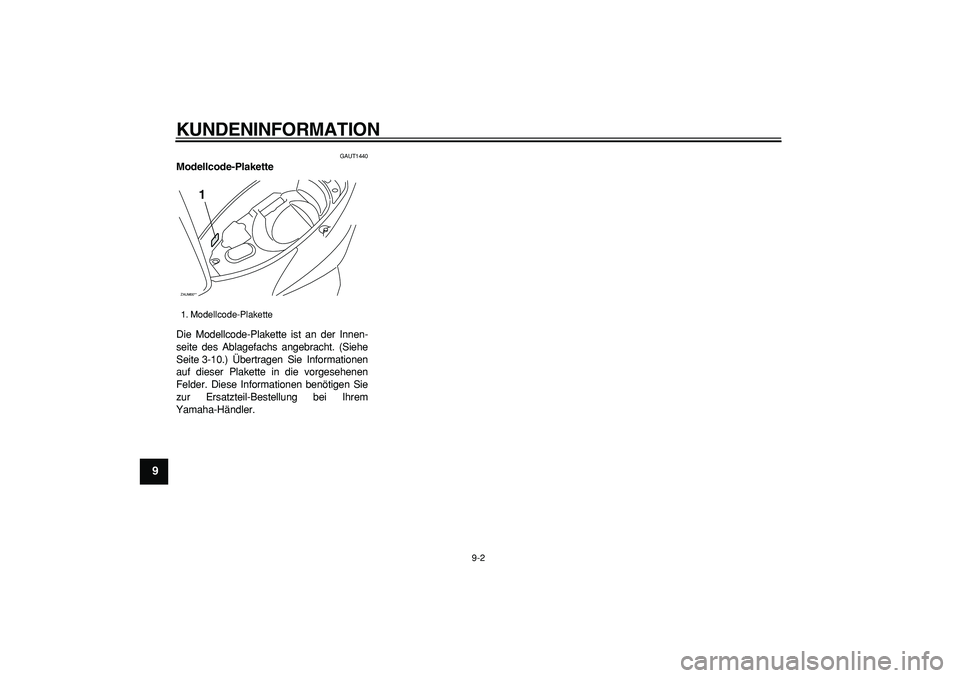

Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des Ablagefachs angebracht. (Siehe
Seite 3-10.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Modellcode-Plakette
ZAUM00**
1
