2007 YAMAHA CYGNUS 125 Betriebsanleitungen (in German)

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
2
3
4
56
7
8
9

GAU16760
Anfahren
HINWEIS:

Lassen Sie den Motor vor dem Anfahren
warm laufen.
1. Während Sie mit der linken Hand den
Handbremshebel (Hinterradbremse)
ziehen und mit der rechten Hand den
Haltegriff fassen, den Motorroller vom
Hauptständer schieben.
2. Aufsitzen und dann die Rückspiegel
einstellen.
3. Den Blinkerschalter betätigen.
4. Den Verkehr beobachten und, wenn
die Fahrbahn frei ist, den Gasdrehgriff
(rechts) langsam öffnen und losfahren.
5. Den Blinker ausschalten.
GAU16780
Beschleunigen und
Verlangsamen
Die Fahrgeschwindigkeit wird durch Gasge-
ben und Gaswegnehmen angepasst. Zum
Beschleunigen den Gasdrehgriff in Rich-
tung (a) drehen. Zum Gaswegnehmen den
Gasdrehgriff in Richtung (b) drehen.
GAU16791
Bremsen
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinterrad-
bremse mit allmählich ansteigender
Kraft betätigen.
WARNUNG

GWA10300

Vermeiden Sie es, plötzlich und hart
zu bremsen (besonders wenn Sie
nach einer Seite gelehnt sind), an-
dernfalls könnte der Roller schlit-
tern oder stürzen.

Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie
Kanaldeckel werden bei nassem
Wetter sehr glatt. Deshalb Ge-
schwindigkeit verringern, während
Sie sich einem solchen Bereich nä-
hern und beim Überqueren Vorsicht
walten lassen.

Bedenken Sie immer, dass das
Bremsen auf nassen Straßen viel
schwieriger ist.

Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein kann,
stets ein vernünftiges Tempo ein-
halten.
ZAUM00**
(a)(b)

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
1
2
3
4
5
6
7
8
9

GAU16820
Tipps zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:

Beim Beschleunigen hohe Drehzahlen
vermeiden.

Unnötig hohe Drehzahlen ohne Last
vermeiden.

Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16830
Einfahrvorschriften
Die ersten 1000 km (600 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1000 km (600 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU16950
0–150 km (0–90 mi)
Längeren Betrieb mit mehr als 1/3 geöffne-
tem Gasdrehgriff vermeiden.
Nach jeweils einer Stunde Fahrzeit den Mo-
tor abstellen und eine Abkühlzeit von fünf
bis zehn Minuten einlegen.
Mit wechselnder Geschwindigkeit fahren.
Nicht ständig mit gleicher Gasgriffstellung
fahren.
150–500 km (90–300 mi)
Längeren Betrieb mit mehr als 1/2 geöffne-
tem Gasdrehgriff vermeiden.Möglichst schaltfreudig fahren. Vollgasfah-
ren und Dauerdrehzahlen vermeiden.
500–1000 km (300–600 mi)
Längeren Betrieb mit mehr als 3/4 geöffne-
tem Gasdrehgriff vermeiden.
ACHTUNG:

GCA10350
Nach den ersten 1000 km (600 mi) unbe-
dingt Motoröl wechseln und das Ölsieb
reinigen.
Nach 1000 km (600 mi)
Längeres Vollgasfahren vermeiden. Mit
wechselnder Geschwindigkeit fahren.
ACHTUNG:

GCA10270
Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprüfen las-
sen.

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
2
3
4
56
7
8
9

GAU17212

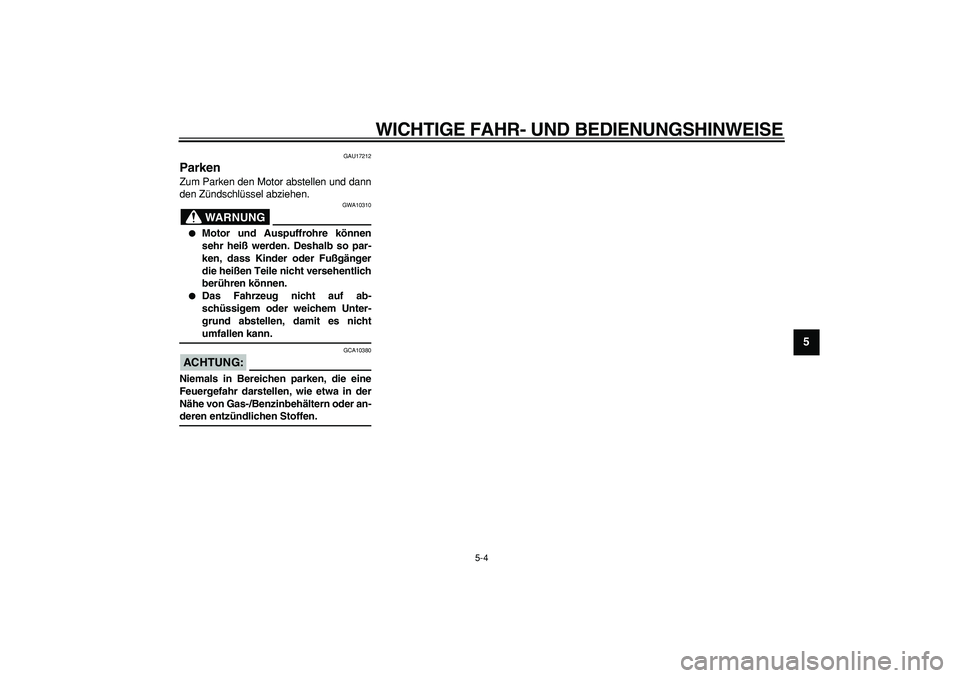

Parken
Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG

GWA10310

Motor und Auspuffrohre können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.

Das Fahrzeug nicht auf ab-
schüssigem oder weichem Unter-
grund abstellen, damit es nicht
umfallen kann.
ACHTUNG:

GCA10380
Niemals in Bereichen parken, die eine
Feuergefahr darstellen, wie etwa in der
Nähe von Gas-/Benzinbehältern oder an-
deren entzündlichen Stoffen.

6-1
1
2
3
4
5
6
7
8
9

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
GAU17280
Der Fahrzeughalter ist für die Sicherheit
selbst verantwortlich. Regelmäßige Inspek-
tionen, Einstellungen und Schmierung ge-
währleisten maximale Fahrsicherheit und
einen optimalen Zustand Ihres Fahrzeugs.
Auf den folgenden Seiten werden die wich-
tigsten Inspektionspunkte, Einstellungen
und Schmierstellen angegeben und erläu-
tert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. JE NACH WETTER-
BEDINGUNGEN, GELÄNDE, GEOGRAFI-
SCHEM EINSATZORT UND
PERSÖNLICHER FAHRWEISE MÜSSEN
DIE WARTUNGSINTERVALLE MÖG-
LICHERWEISE VERKÜRZT WERDEN.
WARNUNG

GWA10320
Sind Sie mit Wartungsarbeiten nicht ver-
traut, lassen Sie diese von einer
Yamaha-Fachwerkstatt durchführen.
WARNUNG

GWA10330
Dieser Motorroller ist ausschließlich für
normalen Straßenbetrieb ausgelegt. Bei
übermäßig feuchtem oder staubigem
Einsatz muss der Luftfiltereinsatz desMotorrollers öfter gereinigt oder ausge-
wechselt werden, um schnelles
Verschleißen des Motors zu vermeiden.
Ihre Yamaha-Fachwerkstatt berät Sie
gerne über die angemessenen War-
tungsintervalle.
GAU17520
Bordwerkzeug
Das Bordwerkzeug befindet sich im Ablage-
fach unter der Sitzbank. (Siehe Seite 3-9.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.
HINWEIS:

Falls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, die Wartungsarbeiten von einer
1. Bordwerkzeug
ZAUM00**
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
2
3
4
5
67
8
9

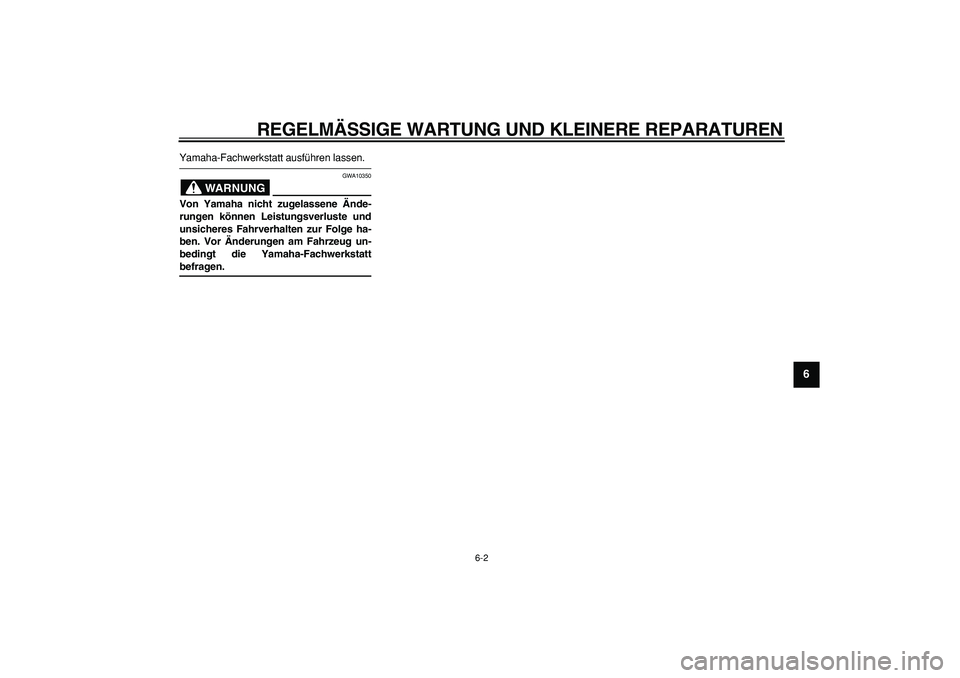

Yamaha-Fachwerkstatt ausführen lassen.
WARNUNG

GWA10350
Von Yamaha nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die Yamaha-Fachwerkstatt
befragen.

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
1
2
3
4
5
6
7
8
9

GAU17710
Wartungsintervalle und Schmierdienst
HINWEIS:


Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern, durch-
geführt wird.

Ab 30000 km sind die Wartungsintervalle alle 6000 km zu wiederholen.

Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS
(
×
1000 km)
JAHRES-
KONTROLLE

1 6 12 18 24
1*
Kraftstoffleitung

Kraftstoff- und Unterdruckschläuche auf Risse oder
Beschädigung kontrollieren.
√√√√ √
2
Zündkerze

Zustand kontrollieren.

Reinigen und Abstand neu einstellen.
√√

Ersetzen.
√√
3*
Ventile

Ventilspiel kontrollieren.

Einstellen.
√√√√
4
Luftfiltereinsatz

Reinigen.
√√

Ersetzen.
√√
5
Luftfiltereinsatz des
Keilriemengehäuses

Reinigen.
√√√√
6*
Vorderradbremse

Das Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.
√√√√√ √

Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
7*
Hinterradbremse

Funktion kontrollieren und das Spiel des Bremshebels
einstellen.
√√√√√ √

Trommelbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
8*
Bremsschlauch

Auf Risse oder Beschädigung kontrollieren.
√√√√ √

Ersetzen. Alle 4 Jahre

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
2
3
4
5
67
8
9

9*
Räder

Rundlauf prüfen und auf Beschädigung kontrollieren.
√√√√
10

*
Reifen

Profiltiefe prüfen und auf Beschädigung kontrollieren.

Ersetzen, falls nötig.

Luftdruck kontrollieren.

Korrigieren, falls nötig.
√√√√ √
11

*
Radlager

Das Lager auf Lockerung oder Beschädigung kontrol-
lieren.
√√√√
12

*
Lenkungslager

Das Spiel des Lagers kontrollieren und die Lenkung
auf Schwergängigkeit prüfen.
√√√√√

Mit Lithiumseifenfett schmieren. Alle 24000 km
13

*
Fahrgestellhalterungen

Sicherstellen, dass alle Muttern und Schrauben richtig
festgezogen sind.
√√√√ √
14

Seitenständer, Haupt-
ständer

Funktion prüfen.

Schmieren.
√√√√ √
15

*
Seitenständerschalter

Funktion prüfen.
√√√√√ √
16

*
Teleskopgabel

Funktion prüfen und auf Öllecks kontrollieren.
√√√√
17

*
Federbein

Funktion prüfen und Stoßdämpfer auf Öllecks kontrol-
lieren.
√√√√
18

*
Kraftstoff-Einspritzung

Leerlaufdrehzahl kontrollieren.
√√√√√ √
19

Motoröl

Wechseln. (Siehe Seite 6-9.)

Den Ölstand kontrollieren und das Fahrzeug auf
Öllecks prüfen.
√
Alle 3000 km
20

*
Ölsieb

Reinigen.
√
21

Achsgetriebeöl

Fahrzeug auf Öllecks kontrollieren.
√√ √

Wechseln.
√√√
22

*
Keilriemen

Ersetzen. Alle 18000 km
23

*
Vorderrad- und Hinter-
rad-Bremslichtschalter

Funktion prüfen.
√√√√√ √
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS
(
×
1000 km)

JAHRES-
KONTROLLE

1 6 12 18 24

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
1
2
3
4
5
6
7
8
9

GAU18660
HINWEIS:


Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.

Wartung der hydraulische Bremsanlage

Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.

Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.

Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
24

Sich bewegende Teile
und Seilzüge

Schmieren.
√√√√ √
25

*
Gasdrehgriffgehäuse
und Seilzug

Funktion und Spiel prüfen.

Ggf. Gaszugspiel einstellen.

Gasdrehgriffgehäuse und Seilzug schmieren.
√√√√ √
26

*
Luftansaugsystem

Das Luftunterbrechungsventil, das Zungenventil und
den Schlauch auf Beschädigung kontrollieren.

Ggf. beschädigte Teile ersetzen.
√√√√ √
27

*
Lichter, Signale und
Schalter

Funktion prüfen.

Scheinwerferlichtkegel einstellen.
√√√√√ √
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS
(
×
1000 km)

JAHRES-
KONTROLLE

1 6 12 18 24
