MANUEL DU PROPRIETAIRE
5WJ-F8199-F1
YQ50 / YQ50L

INTRODUCTION
FAU10110
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle YQ50/YQ50L est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la conception et à
la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la YQ50/YQ50L, il faut prendre le temps de lire attentivement ce manuel. Le ma-
nuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de ce scooter, mais aussi
d’importantes consignes de sécurité destinées à protéger le pilote et les tiers contre les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le véhicule en parfait état de marche.
Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que ce scooter procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre après kilo-
mètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU34110
Les informations particulièrement importantes sont repérées par les notations suivantes :N.B.:

Ce manuel fait partie intégrante du scooter et devra être remis à l’acheteur en cas de vente ultérieure du véhicule.


Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce
manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifi-
cations apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pashésiter à consulter un concessionnaire Yamaha.AVERTISSEMENT
FWA12410
LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LE SCOOTER. Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR SA SÉCURITÉ !
Le non-respect des instructions données sous un AVERTISSEMENT peut entraîner des bles-
sures graves ou la mort
du pilote, d’une personne se trouvant à proximité ou d’une personne
inspectant ou réparant le scooter.
La mention ATTENTION indique les précautions particulières à prendre pour éviter d’endom-
mager le scooter.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTION:
N.B.:

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAUM1010
YQ50/YQ50L
MANUEL DU PROPRIÉTA I R E
© 2004 par MBK INDUSTRIE
1
re édition, août 2004
Tous droits réservés
To u t e réimpression ou utilisation
non autorisée sans la permission écrite
de MBK INDUSTRIE
est formellement interdite.
Imprimé en France

TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ ............1-1
Conseils supplémentaires relatifs
à la sécurité routière ....................1-4
DESCRIPTION ..................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-2
COMMANDES ET INSTRUMENTS...3-1
Contacteur à clé/antivol ..................3-1
Témoins et témoins d’alerte ...........3-2
Bloc de compteur de vitesse ..........3-3
Compte-tours (en fonction du
modèle) ........................................3-3
Jauge de niveau de carburant ........3-4
Combinés de contacteurs ...............3-4
Levier de frein avant .......................3-5
Levier de frein arrière .....................3-5
Bouchon de réservoir de
carburant .....................................3-6
Carburant ........................................3-6
Pot catalytique ................................3-7
Réservoir d’huile moteur 2 temps ...3-7
Huile moteur 2 temps .....................3-8
Kick .................................................3-8
Selle du pilote .................................3-9
Compartiment de rangement A .......3-9
Compartiment de rangement B .....3-10
Réglage du combiné ressort-
amortisseur (en fonction du
modèle) ......................................3-11CONTRÔLES AVANT
UTILISATION..................................... 4-1
Points à contrôler avant chaque
utilisation ..................................... 4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE......................................... 5-1
Mise en marche du moteur ............ 5-1
Démarrage ..................................... 5-2
Accélération et décélération ........... 5-2
Freinage ......................................... 5-3
Comment réduire sa
consommation de carburant ....... 5-3
Rodage du moteur ......................... 5-4
Stationnement ................................ 5-4
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS................. 6-1
Tableau des entretiens et
graissages périodiques ............... 6-2
Dépose et repose du cache et du
carénage ..................................... 6-5
Contrôle de la bougie ..................... 6-6
Huile de transmission finale ........... 6-7
Liquide de refroidissement ............. 6-8

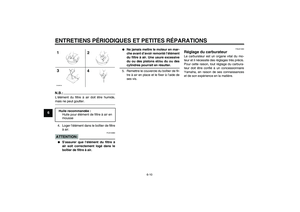

Nettoyage de l’élément du filtre
à air ............................................. 6-9
Réglage du carburateur ............... 6-10
Contrôle du jeu de câble des
gaz ............................................ 6-11Pneus ........................................... 6-11
Roues coulées ............................. 6-13
Réglage de la garde des leviers
de frein avant et arrière ............ 6-13
Contrôle des plaquettes de frein
avant et arrière ......................... 6-14
Contrôle du niveau du liquide de
frein .......................................... 6-14
Changement du liquide de frein ... 6-15
Contrôle et lubrification de la
poignée et du câble des gaz .... 6-15
Lubrification des leviers de frein
avant et arrière ......................... 6-16
Contrôle et lubrification de la
béquille centrale ....................... 6-16
Contrôle de la fourche ................. 6-16
Contrôle de la direction ................ 6-17
Contrôle des roulements de
roue .......................................... 6-17
Batterie ........................................ 6-18
Remplacement du fusible ............ 6-19
Remplacement de l’ampoule du
phare ........................................ 6-20
Remplacement de l’ampoule du
feu arrière/stop ......................... 6-20
Remplacement d’une ampoule
de clignotant ............................. 6-21
Diagnostic de pannes .................. 6-21
Schémas de diagnostic de
pannes ...................................... 6-22

TABLE DES MATIÈRES
SOIN ET REMISAGE DU
SCOOTER.......................................... 7-1
Soin ................................................ 7-1
Remisage ....................................... 7-3
CARACTÉRISTIQUES ......................8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES....................... 9-1
Numéros d’identification ................. 9-1

1-1
1
CONSIGNES DE SÉCURITÉ
FAUT1010
LES SCOOTERS SONT DES VÉHICULES
MONOVOIES. LEUR SÉCURITÉ DÉPEND
DE TECHNIQUES DE CONDUITE ADÉ-
QUATES ET DES CAPACITÉS DU CON-
DUCTEUR. TOUT CONDUCTEUR DOIT
PRENDRE CONNAISSANCE DES EXI-
GENCES SUIVANTES AVANT DE DÉ-
MARRER.
LE PILOTE DOIT :

S’INFORMER CORRECTEMENT
AUPRÈS D’UNE SOURCE COMPÉ-
TENTE SUR TOUS LES ASPECTS
DE L’UTILISATION DU SCOOTER.


OBSERVER LES AVERTISSE-
MENTS ET PROCÉDER AUX EN-
TRETIENS PRÉCONISÉS DANS LE
MANUEL DU PROPRIÉTAIRE.


SUIVRE DES COURS AFIN D’AP-
PRENDRE À MAÎTRISER LES TECH-
NIQUES DE CONDUITE SÛRES ET
CORRECTES.


FAIRE RÉVISER LE VÉHICULE PAR
UN MÉCANICIEN COMPÉTENT AUX
INTERVALLES INDIQUÉS DANS LE
MANUEL DU PROPRIÉTAIRE OU
LORSQUE L’ÉTAT DE LA MÉCANI-
QUE L’EXIGE.Conduite en toute sécurité


Toujours effectuer les contrôles avant
utilisation. Un contrôle méticuleux peut
éviter un accident.


Ce modèle est conçu pour le transport
du pilote et d’un passager.
N.B.:Bien que ce scooter soit destiné au trans-
port d’un passager, il convient toutefois de
se plier à la législation en vigueur dans lepays où l’on utilise le véhicule.

La plupart des accidents de circulation
entre voitures et scooters sont dus au
fait que les automobilistes ne voient
pas les scooters. En se faisant bien
voir, on peut diminuer les risques d’ac-
cident.
Dès lors :
Porter une combinaison de couleur
vive.
Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents se produisent.
Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.


De nombreux accidents sont dus au
manque d’expérience du pilote. En ef-
fet, bon nombre de victimes d’acci-
dents en scooter sont des pilotes
n’ayant pas de permis.
Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
son scooter qu’à des pilotes expéri-
mentés.
Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute con-
fiance.
S’exercer à des endroits où il n’y a
pas de trafic tant que l’on n’est pas
complètement familiarisé avec le
scooter et ses commandes.


De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de scooter. Une erreur typique
consiste à prendre un virage trop large
en raison d’une VITESSE EXCES-
SIVE ou un virage trop court (véhicule
pas assez incliné pour la vitesse).
Toujours respecter les limites de vi-
tesse et ne jamais rouler plus vite
que ne le permettent l’état de la
route et le trafic.
