Posición en vano motor: Caja lateralFusibles
Algunos de los consumidores eléctricos que se relacionan en la tabla, perte-
necen sólo a determinadas versiones del modelo o bien son equipamientos
opcionales.
Le rogamos que tenga en cuenta que la lista anterior refleja los datos de que
se dispone en el momento de imprimir este manual, por lo que está sujeta a
modificaciones.Cambio de lámparasObservaciones generalesAntes de cambiar una lámpara hay que desconectar el consumidor corres-
pondiente. No tocar con la mano el cristal de las lámparas, ya que las huellas digitales
se vaporizarían por efecto del calor generado, provocando la reducción de la
vida de las lámparas y condensación en la superficie del reflector, redu-
ciendo así su eficacia.
Una lámpara sólo debe ser sustituida por otra de iguales características. La
designación figura en el casquillo o en el cristal de la lámpara.
Recomendamos llevar siempre en el coche una caja con lámparas de
recambio. Por lo menos se deberían llevar las siguientes lámparas, muy
importantes para la seguridad del tráfico.
Faro principal
Cruce - H7
Carretera - H1
Posición - W5W
Intermitente - PY21W
Número
Consumidor Amperios
B1 Alternador < 140 W
150
Alternador > 140 W 200
C1 Servodirección 80
D1 Alimentación multiterminal potencial “30”. Caja de fusibles interior 100
E1 Electroventilador > 500 W / El ectroventilador < 500 W 80/50
F1 PTC,s (Calefacción adicional eléctrica por aire) 80
G1 PTC (Calefacción adicional eléctrica por aire) 40
H1 Centralita cierre centralizado (4F8 con autolock)
s3rk.3.book Seite 263 Montag, 26. Februar 2007 2:05 14
Page 266 of 317

Situaciones diversas

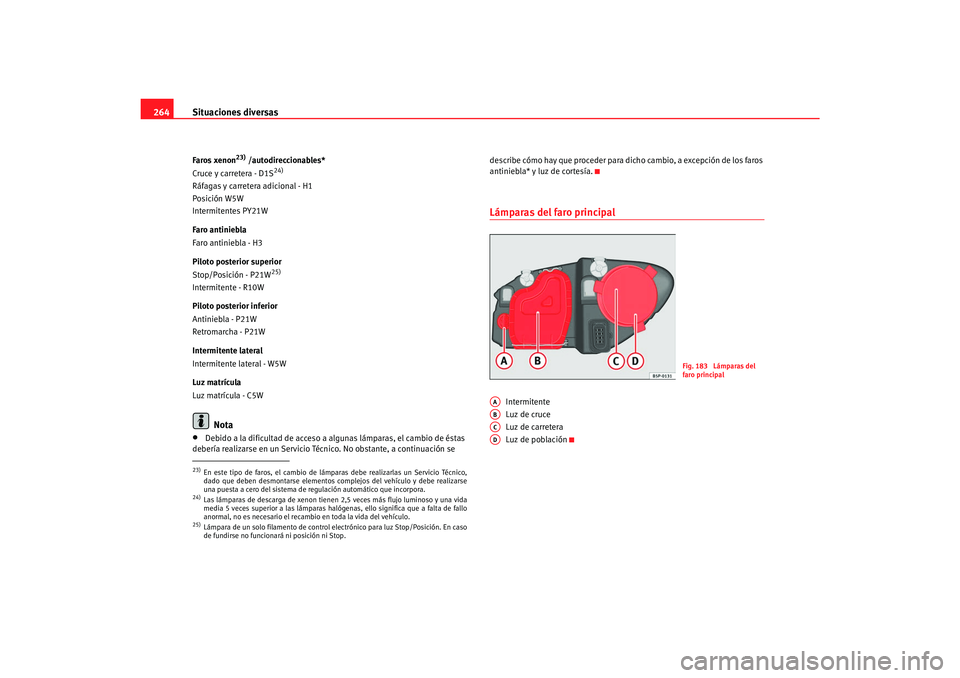

264Faros xenon
23) /autodireccionables*
Cruce y carretera - D1S
24)
Ráfagas y carretera adicional - H1
Posición W5W
Intermitentes PY21W
Faro antiniebla
Faro antiniebla - H3
Piloto posterior superior
Stop/Posición - P21W
25)
Intermitente - R10W
Piloto posterior inferior
Antiniebla - P21W
Retromarcha - P21W
Intermitente lateral
Intermitente lateral - W5W
Luz matrícula
Luz matrícula - C5W
Nota
•
Debido a la dificultad de acceso a al gunas lámparas, el cambio de éstas
debería realizarse en un Servicio Técnico. No obstante, a continuación se describe cómo hay que proceder para dicho cambio, a excepción de los faros
antiniebla* y luz de cortesía.
Lámparas del faro principal
Intermitente
Luz de cruce
Luz de carretera
Luz de población
23)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico,
dado que deben desmontarse elementos complejos del vehículo y debe realizarse
una puesta a cero del sistema de regulación automático que incorpora.24)Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida
media 5 veces superior a las lámparas halógenas, ello significa que a falta de fallo
anormal, no es necesario el recambio en toda la vida del vehículo.25)Lámpara de un solo filamento de control el
ectrónico para luz Stop/Posición. En caso
de fundirse no funcionará ni posición ni Stop.
Fig. 183 Lámparas del
faro principal
AAABACAD
s3rk.3.book Seite 264 Montag, 26. Februar 2007 2:05 14
Page 267 of 317
Situaciones diversas265
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

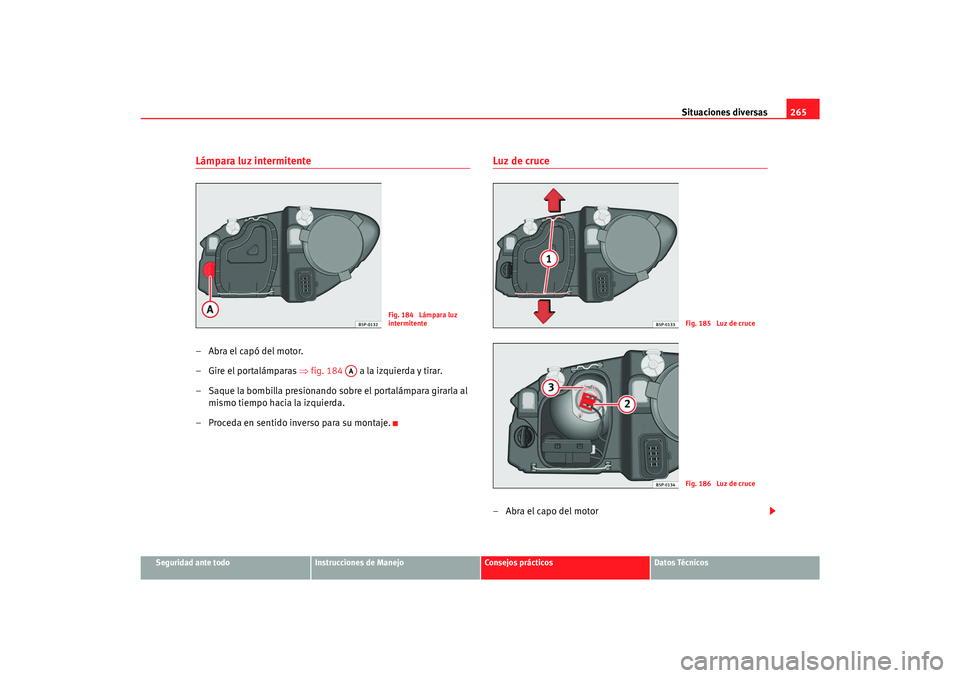

Lámpara luz intermitente–Abra el capó del motor.
– Gire el portalámparas ⇒fig. 184 a la izquierda y tirar.
– Saque la bombilla presionando sobre el portalámpara girarla al mismo tiempo hacia la izquierda.
– Proceda en sentido inverso para su montaje.
Luz de cruce–Abra el capo del motor
Fig. 184 Lámpara luz
intermitente
AA
Fig. 185 Luz de cruceFig. 186 Luz de cruce
s3rk.3.book Seite 265 Montag, 26. Februar 2007 2:05 14
Page 268 of 317
Situaciones diversas
266

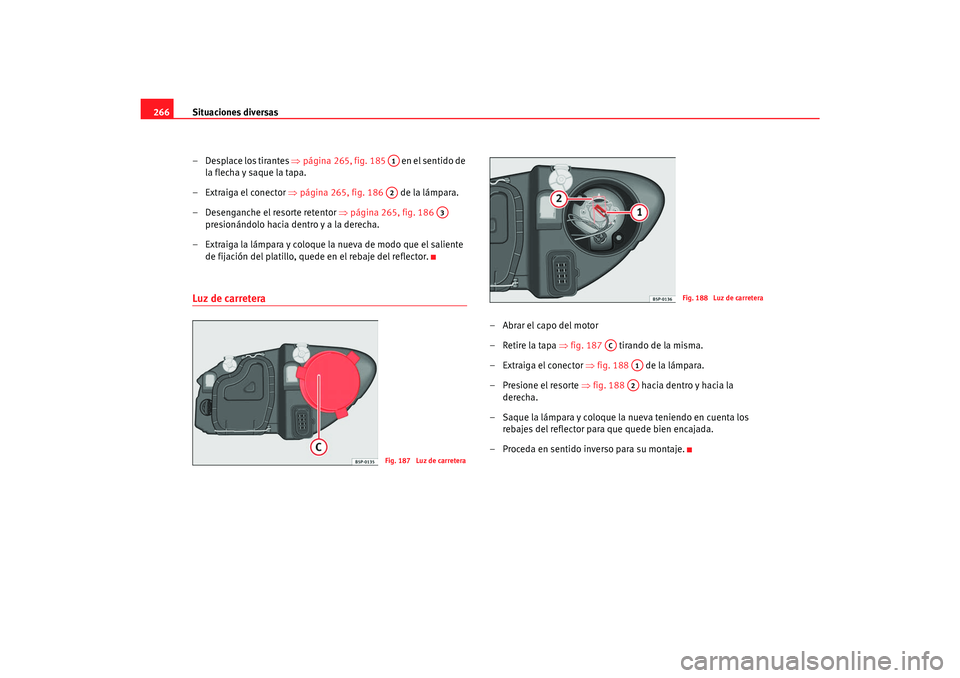

– Desplace los tirantes ⇒página 265, fig. 185 en el sentido de
la flecha y saque la tapa.
– Extraiga el conector ⇒ página 265, fig. 186 de la lámpara.
– Desenganche el resorte retentor ⇒página 265, fig. 186
presionándolo hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva de modo que el saliente de fijación del platillo, quede en el rebaje del reflector.Luz de carretera
–Abrar el capo del motor
– Retire la tapa ⇒ fig. 187 tirando de la misma.
– Extraiga el conector ⇒fig. 188 de la lámpara.
– Presione el resorte ⇒ fig. 188 hacia dentro y hacia la
derecha.
– Saque la lámpara y coloque la nueva teniendo en cuenta los rebajes del reflector para que quede bien encajada.
– Proceda en sentido inverso para su montaje.
A1A2
A3
Fig. 187 Luz de carretera
Fig. 188 Luz de carretera
AC
A1A2
s3rk.3.book Seite 266 Montag, 26. Februar 2007 2:05 14
Page 269 of 317
Situaciones diversas267
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

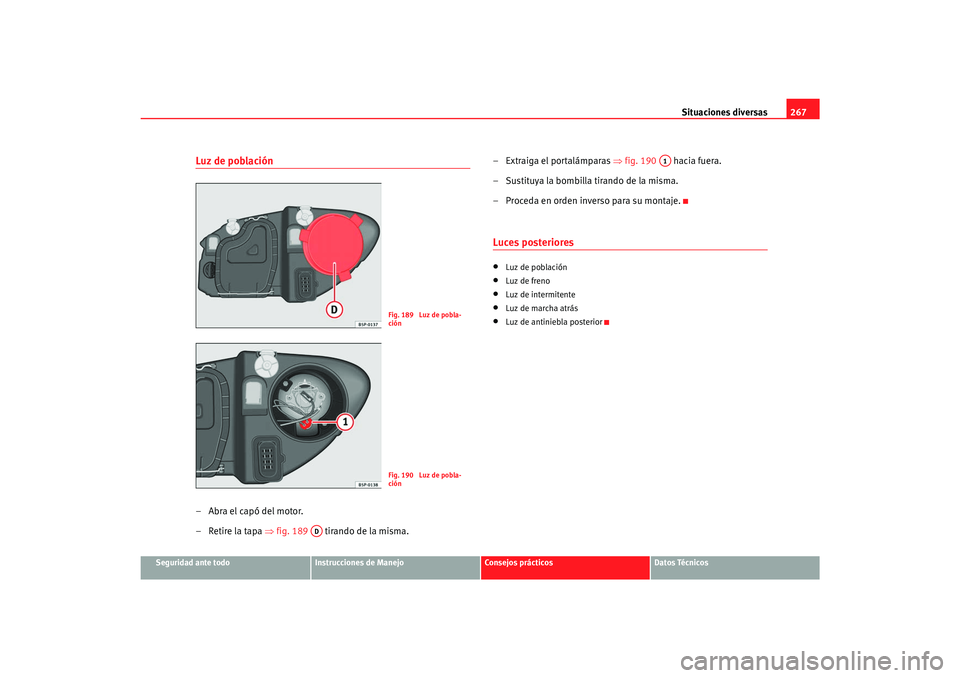

Luz de población–Abra el capó del motor.
– Retire la tapa ⇒fig. 189 tirando de la misma. – Extraiga el portalámparas
⇒fig. 190 hacia fuera.
– Sustituya la bombilla tirando de la misma.
– Proceda en orden inverso para su montaje.
Luces posteriores•
Luz de población
•
Luz de freno
•
Luz de intermitente
•
Luz de marcha atrás
•
Luz de antiniebla posterior
Fig. 189 Luz de pobla-
ciónFig. 190 Luz de pobla-
ción
AD
A1
s3rk.3.book Seite 267 Montag, 26. Februar 2007 2:05 14
Page 270 of 317
Situaciones diversas
268Luz de población/ freno–Abra el portón trasero
– Extraiga los tornillos ⇒fig. 191 – Retire la tapa del panel lateral del maletero.
– Desenrosque la pieza de plástico
⇒fig. 192 que fija el piloto.
Para iniciar el giro le puede ser de ayuda, insertar el destorni-
llador en dicha pieza.
– Extraiga parcialmente el piloto de su alojamiento procurando no tirar del cable.
– Retire el conector del portalámparas.
– Desenrosque los tornillos ⇒página 269, fig. 193 del porta-
lámparas y tire del mismo.
– Presione la lámpara y gírela a la izquierda, y ponga la nueva.
– Proceda en sentido inverso para su montaje y preste especial atención al colocar el portalámparas. Los contactos metálicos de
los extremos de los portalámparas, deben estar bien colocados
con respecto a los contactos del piloto.
Fig. 191 Luz de pobla-
ción/frenoFig. 192 Luz de pobla-
ción/freno
AA
AB
AC
s3rk.3.book Seite 268 Montag, 26. Februar 2007 2:05 14
Page 271 of 317
Situaciones diversas269
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

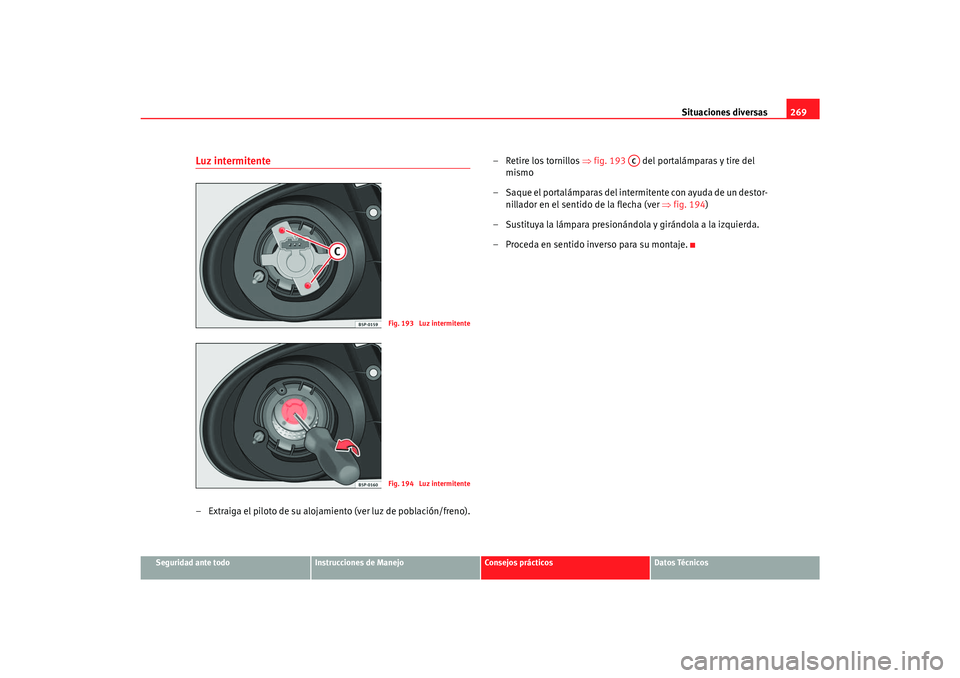

Luz intermitente– Extraiga el piloto de su alojamiento (ver luz de población/freno). – Retire los tornillos
⇒fig. 193 del portalámparas y tire del
mismo
– Saque el portalámparas del intermitente con ayuda de un destor- nillador en el sentido de la flecha (ver ⇒fig. 194)
– Sustituya la lámpara presionándola y girándola a la izquierda.
– Proceda en sentido inverso para su montaje.
Fig. 193 Luz intermitenteFig. 194 Luz intermitente
AC
s3rk.3.book Seite 269 Montag, 26. Februar 2007 2:05 14
Page 272 of 317
Situaciones diversas

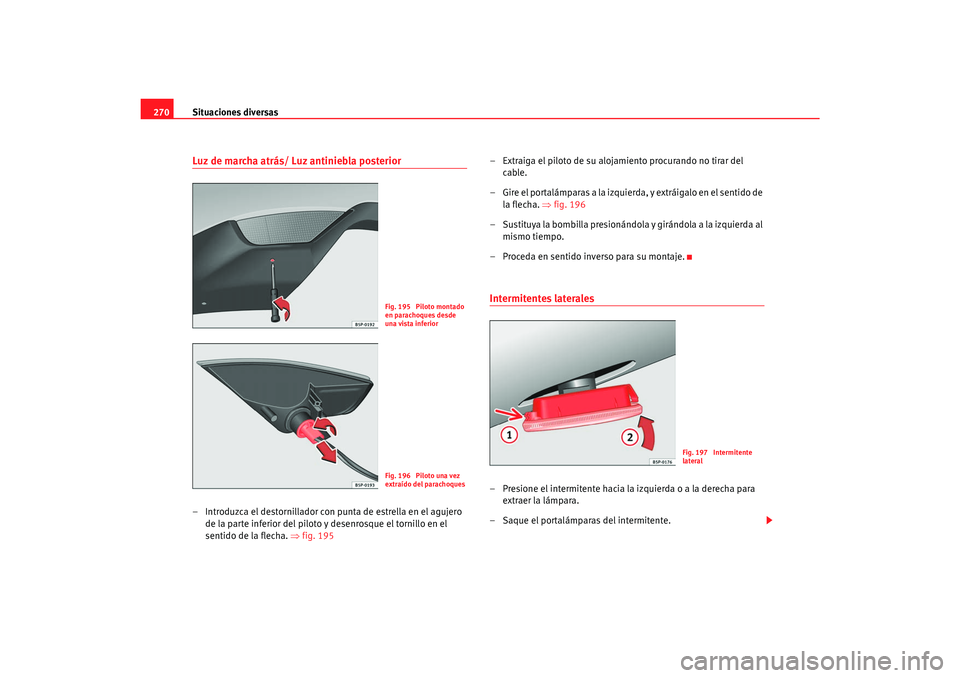

270Luz de marcha atrás/ Luz antiniebla posterior– Introduzca el destornillador con punta de estrella en el agujero
de la parte inferior del piloto y desenrosque el tornillo en el
sentido de la flecha. ⇒fig. 195 – Extraiga el piloto de su alojamiento procurando no tirar del
cable.
– Gire el portalámparas a la izquierda, y extráigalo en el sentido de la flecha. ⇒fig. 196
– Sustituya la bombilla presionándola y girándola a la izquierda al mismo tiempo.
– Proceda en sentido inverso para su montaje.
Intermitentes laterales– Presione el intermitente hacia la izquierda o a la derecha para extraer la lámpara.
– Saque el portalámparas del intermitente.
Fig. 195 Piloto montado
en parachoques desde
una vista inferiorFig. 196 Piloto una vez
extraído del parachoques
Fig. 197 Intermitente
lateral
