2007 Seat Leon 5D Manual de instrucciones (in Spanish)

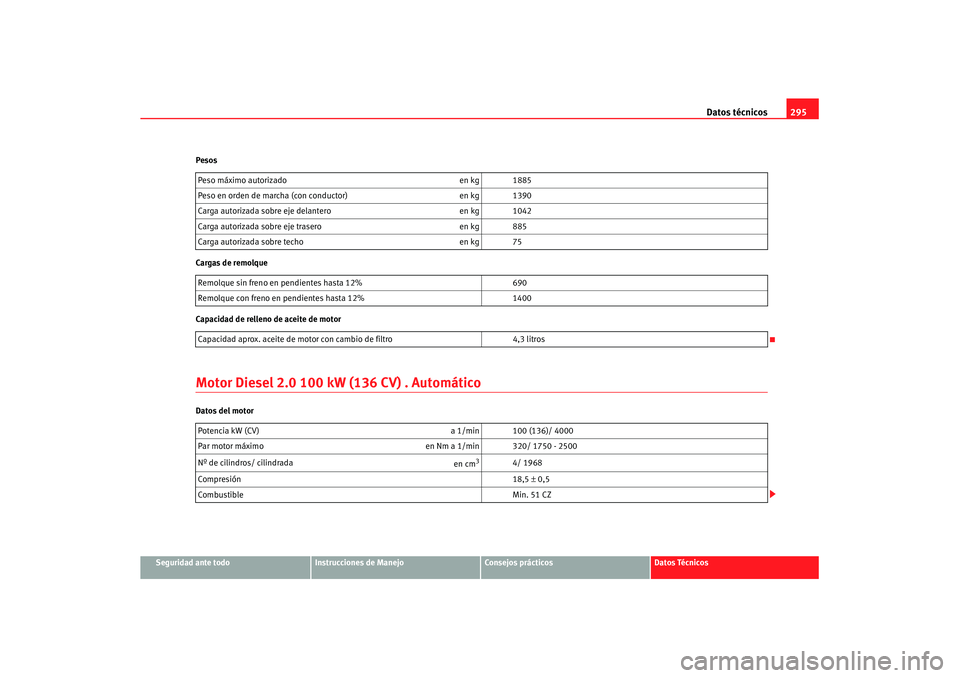

Datos técnicos295
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Pesos
Cargas de remolque
Capacidad de relleno de aceite de motor
Motor Diesel 2.0 100 kW (136 CV) . AutomáticoDatos del motor
Peso máximo autorizado
en kg 1885
Peso en orden de marcha (con conductor) en kg 1390
Carga autorizada sobre eje delantero en kg 1042
Carga autorizada sobre eje trasero en kg 885
Carga autorizada sobre techo en kg 75
Remolque sin freno en pendientes hasta 12% 690
Remolque con freno en pendientes hasta 12% 1400
Capacidad aprox. aceite de motor con cambio de filtro 4,3 litros
Potencia kW (CV) a 1/min 100 (136)/ 4000
Par motor máximo en Nm a 1/min 320/ 1750 - 2500
Nº de cilindros/ cilindrada en cm
3
4/ 1968
Compresión 18,5 ± 0,5
Combustible Min. 51 CZ
s2ps.5.book Seite 295 Freitag, 20. Juli 2007 4:34 16

Datos técnicos
296Rendimientos
Pesos
Cargas de remolque
Capacidad de relleno de aceite de motor Velocidad máxima
en km/h 203
Aceleración 0-80 km/h en seg 6,4
Aceleración 0-100 km/h en seg 9,4
Peso máximo autorizado en kg 1925
Peso en orden de marcha (con conductor) en kg 1430
Carga autorizada sobre eje delantero en kg 1077
Carga autorizada sobre eje trasero en kg 890
Carga autorizada sobre techo en kg 75
Remolque sin freno en pendientes hasta 12% 710
Remolque con freno en pendientes hasta 12% 1400
Capacidad aprox. aceite de motor con cambio de filtro 4,3 litros
s2ps.5.book Seite 296 Freitag, 20. Juli 2007 4:34 16

Datos técnicos297
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Motor Diesel 2.0 125 kW (170 CV)Datos del motor
Rendimientos
Pesos
Cargas de remolquePotencia kW (CV)
a 1/min 125 (170)/ 4200
Par motor máximo en Nm a 1/min 350/ 1750 - 2500
Nº de cilindros/ cilindrada en cm
3
4/ 1968
Compresión 18,5 ± 0,5
Combustible Min. 51 CZ
Velocidad máxima en km/h 214
Aceleración 0-80 km/h en seg 5,9
Aceleración 0-100 km/h en seg 8,2
Peso máximo autorizado en kg 1901
Peso en orden de marcha (con conductor) en kg 1406
Carga autorizada sobre eje delantero en kg 1048
Carga autorizada sobre eje trasero en kg 894
Carga autorizada sobre techo en kg 75
Remolque sin freno en pendientes hasta 12% 700
Remolque con freno en pendientes hasta 12% 1400
s2ps.5.book Seite 297 Freitag, 20. Juli 2007 4:34 16

Datos técnicos
298Capacidad de relleno de aceite de motor
Capacidad aprox. aceite de motor con cambio de filtro 4,3 litros
s2ps.5.book Seite 298 Freitag, 20. Juli 2007 4:34 16

Datos técnicos299
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Dimensiones y capacidadesDimensiones
Capacidades
Presión de los neumáticos Dimensiones
Largo, Ancho 4315 mm/ 1768 mm
Alto a peso en vacío 1459 mm
Voladizos frontal y trasero 949 mm/ 788mm
Batalla 2578 mm
Diámetro de giro 10,7 m
Ancho de vía
a)
a)Este dato varía en función del tipo de llanta.
Anterior Posterior
1525 mm 1509 mm
1533mm 1517 mm
Depósito de combustible 55 l. Reserva 7 l.
Depósito del lavaparabrisas/ con lavafaros 3 l./ 5,5 l.
Neumáticos de verano:
La presión de los neumáticos figura en un adhesivo pegado a la parte interna de la tapa de llenado del depósito.
Neumáticos de invierno:
La presión de estos neumáticos es como la de los de verano más 0,2 bar.
s2ps.5.book Seite 299 Freitag, 20. Juli 2007 4:34 16

Datos técnicos
300
s2ps.5.book Seite 300 Freitag, 20. Juli 2007 4:34 16

Índice alfabético301
Índice alfabético
AAbatir el respaldo de los asientos . . . . . . . . . . 138
ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
testigo de control . . . . . . . . . . . . . . . . . . . . . . 82
Accesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208
Accidentes frontales y sus leyes físicas . . . . . . . 21
Aceite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
Aceite del motor . . . . . . . . . . . . . . . . . . . . . . . . . 217 cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221
especificaciones . . . . . . . . . . . . . . . . . . . . . 217
propiedades de los aceites . . . . . . . . . . . . . 218
reponer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220
verificación del nivel de ac eite . . . . . . . . . . 219
Acompañante Véase Posición correcta . . . . . . . . . . . . . 11, 12
Acumulación de hollín en el filtro de partículas para
motores Diesel*
Testigo de control . . . . . . . . . . . . . . . . . . . . . 83
Aditivos para la gasolina . . . . . . . . . . . . . . . . . 212
Agua mensaje de advertencia . . . . . . . . . . . . . . . . 68
Agua del depósito lavacristales . . . . . . . . . . . . 224
Airbags desactivados airbag frontal del acompañante . . . . . . . . . . 45 Airbags frontales . . . . . . . . . . . . . . . . . . . . . . . . . 35
descripción . . . . . . . . . . . . . . . . . . . . . . . . . . 35
funcionamiento . . . . . . . . . . . . . . . . . . . . . . . 36
indicaciones de seguridad . . . . . . . . . . . . . . 38
Airbags laterales . . . . . . . . . . . . . . . . . . . . . . . . . 38 descripción . . . . . . . . . . . . . . . . . . . . . . . . . . 38
funcionamiento . . . . . . . . . . . . . . . . . . . . . . . 40
indicaciones de seguridad . . . . . . . . . . . . . . 41
Airbags para la cabeza . . . . . . . . . . . . . . . . . . . . 42 descripción . . . . . . . . . . . . . . . . . . . . . . . . . . 42
funcionamiento . . . . . . . . . . . . . . . . . . . . . . . 43
indicaciones de seguridad . . . . . . . . . . . . . . 44
Aire acondicionado* . . . . . . . . . . . . . . . . . . . . . 151
Ajuste correcto de los apoy acabezas delanteros . .
13
Ajuste correcto de los apoyacabezas traseros Posición de uso y no uso de los apoyacabezas traseros . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Ajuste de la altura del cinturón . . . . . . . . . . . . . 28
Ajuste de la altura del volante . . . . . . . . . . . . . 160
Ajuste de los asientos . . . . . . . . . . . . . . . . . . . . 134
Ajuste de los asientos delanteros Ajuste del apoyo lumbar . . . . . . . . . . . . . . . 137
Ajuste del asiento . . . . . . . . . . . . . . . . . . . . . . . 137
Alarma antirrobo . . . . . . . . . . . . . . . . . . . . . . . . 108 desconexión . . . . . . . . . . . . . . . . . . . . . . . . . 109
Alfombrillas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Alternador
testigo de advertencia . . . . . . . . . . . . . . . . . 84
Antena de techo* . . . . . . . . . . . . . . . . . . . . . . . . 209
Antes de poner en marcha el vehículo . . . . . . . . . 8
Aparatos de limpieza de al ta presión . . . . . . . 200
Apertura de confort ventanillas . . . . . . . . . . . . . . . . . . . . . . . . . . 114
Apertura de emergencia puertas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Apertura selectiva* . . . . . . . . . . . . . . . . . . . . . . . 99
Apertura y cierre . . . . . . . . . . . . . . . . . . . . . . . . 110
Apoyacabezas ajuste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
ajuste correcto . . . . . . . . . . . . . . . . . . . . . . . 135
desmontaje . . . . . . . . . . . . . . . . . . . . . . . . . 136
regulación de inclinación . . . . . . . . . . . . . . 136
Aquaplaning . . . . . . . . . . . . . . . . . . . . . . . . . . . 234
Argolla de remolque . . . . . . . . . . . . . . . . . . . . . 268
Argollas de amarre . . . . . . . . . . . . . . . . . . . . . . . 18
Argollas de remolque . . . . . . . . . . . . . . . . . . . . 270
Arrancar el motor de gaso lina . . . . . . . . 163, 164
Arranque por remolcado . . . . . . . . . . . . . . . . . . 268 Observaciones . . . . . . . . . . . . . . . . . . . . . . . 268
Asientos delanteros térmicos . . . . . . . . . . . . . . 138
Asientos para niños . . . . . . . . . . . . . . . . . . . . . . 50 clasificación en grupos . . . . . . . . . . . . . . . . . 50
en el asiento del acompañante . . . . . . . . . . 32
fijar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
s2ps.5.book Seite 301 Freitag, 20. Juli 2007 4:34 16

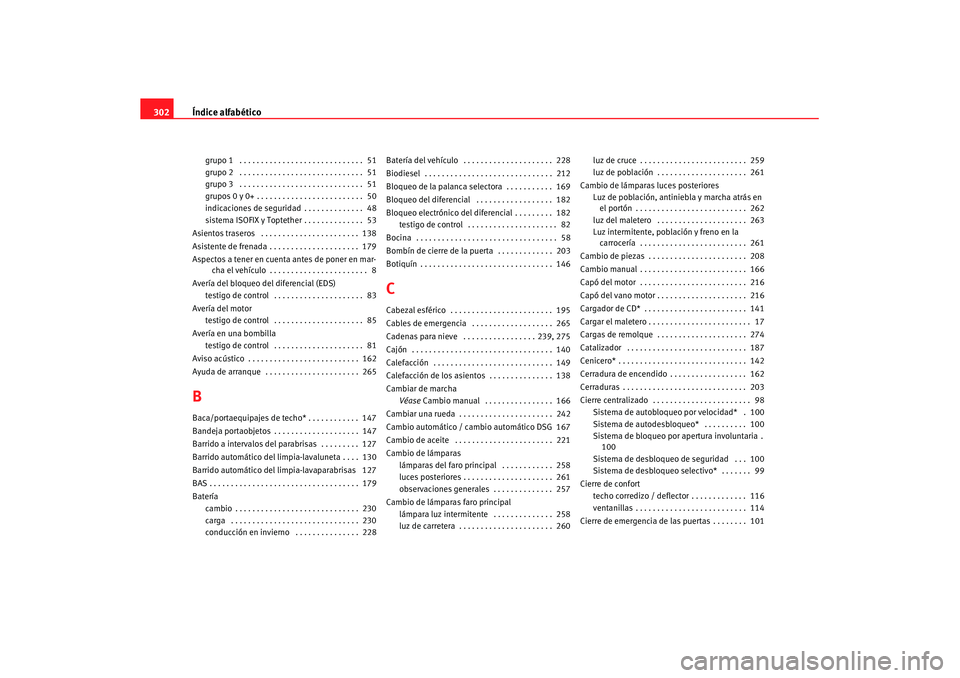

Índice alfabético
302
grupo 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
grupo 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
grupo 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
grupos 0 y 0+ . . . . . . . . . . . . . . . . . . . . . . . . . 50
indicaciones de seguridad . . . . . . . . . . . . . . 48
sistema ISOFIX y Toptether . . . . . . . . . . . . . . 53
Asientos traseros . . . . . . . . . . . . . . . . . . . . . . . 138
Asistente de frenada . . . . . . . . . . . . . . . . . . . . . 179
Aspectos a tener en cuenta antes de poner en mar-
cha el vehículo . . . . . . . . . . . . . . . . . . . . . . . 8
Avería del bloqueo del diferencial (EDS) testigo de control . . . . . . . . . . . . . . . . . . . . . 83
Avería del motor testigo de control . . . . . . . . . . . . . . . . . . . . . 85
Avería en una bombilla testigo de control . . . . . . . . . . . . . . . . . . . . . 81
Aviso acústico . . . . . . . . . . . . . . . . . . . . . . . . . . 162
Ayuda de arranque . . . . . . . . . . . . . . . . . . . . . . 265
BBaca/portaequipajes de techo* . . . . . . . . . . . . 147
Bandeja portaobjetos . . . . . . . . . . . . . . . . . . . . 147
Barrido a intervalos del parabrisas . . . . . . . . . 127
Barrido automático del limpia-lavaluneta . . . . 130
Barrido automático del limpia-lavaparabrisas 127
BAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
Batería cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230
carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230
conducción en invierno . . . . . . . . . . . . . . . 228 Batería del vehículo . . . . . . . . . . . . . . . . . . . . . 228
Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
Bloqueo de la palanca selectora . . . . . . . . . . . 169
Bloqueo del diferencial . . . . . . . . . . . . . . . . . . 182
Bloqueo electrónico del diferencial . . . . . . . . . 182
testigo de control . . . . . . . . . . . . . . . . . . . . . 82
Bocina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Bombín de cierre de la puerta . . . . . . . . . . . . . 203
Botiquín . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
CCabezal esférico . . . . . . . . . . . . . . . . . . . . . . . . 195
Cables de emergencia . . . . . . . . . . . . . . . . . . . 265
Cadenas para nieve . . . . . . . . . . . . . . . . . 239, 275
Cajón . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Calefacción . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Calefacción de los asientos . . . . . . . . . . . . . . . 138
Cambiar de marcha Véase Cambio manual . . . . . . . . . . . . . . . . 166
Cambiar una rueda . . . . . . . . . . . . . . . . . . . . . . 242
Cambio automático / ca mbio automático DSG 167
Cambio de aceite . . . . . . . . . . . . . . . . . . . . . . . 221
Cambio de lámparas lámparas del faro principal . . . . . . . . . . . . 258
luces posteriores . . . . . . . . . . . . . . . . . . . . . 261
observaciones generales . . . . . . . . . . . . . . 257
Cambio de lámparas faro principal lámpara luz intermitente . . . . . . . . . . . . . . 258
luz de carretera . . . . . . . . . . . . . . . . . . . . . . 260 luz de cruce . . . . . . . . . . . . . . . . . . . . . . . . . 259
luz de población . . . . . . . . . . . . . . . . . . . . . 261
Cambio de lámparas luces posteriores Luz de población, antini ebla y marcha atrás en
el portón . . . . . . . . . . . . . . . . . . . . . . . . . . 262
luz del maletero . . . . . . . . . . . . . . . . . . . . . 263
Luz intermitente, población y freno en la carrocería . . . . . . . . . . . . . . . . . . . . . . . . . 261
Cambio de piezas . . . . . . . . . . . . . . . . . . . . . . . 208
Cambio manual . . . . . . . . . . . . . . . . . . . . . . . . . 166
Capó del motor . . . . . . . . . . . . . . . . . . . . . . . . . 216
Capó del vano motor . . . . . . . . . . . . . . . . . . . . . 216
Cargador de CD* . . . . . . . . . . . . . . . . . . . . . . . . 141
Cargar el maletero . . . . . . . . . . . . . . . . . . . . . . . . 17
Cargas de remolque . . . . . . . . . . . . . . . . . . . . . 274
Catalizador . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
Cenicero* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Cerradura de encendido . . . . . . . . . . . . . . . . . . 162
Cerraduras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Cierre centralizado . . . . . . . . . . . . . . . . . . . . . . . 98 Sistema de autobloqueo por velocidad* . 100
Sistema de autodesbloqueo* . . . . . . . . . . 100
Sistema de bloqueo por apertura involuntaria .100
Sistema de desbloqueo de seguridad . . . 100
Sistema de desbloqueo selectivo* . . . . . . . 99
Cierre de confort techo corredizo / deflector . . . . . . . . . . . . . 116
ventanillas . . . . . . . . . . . . . . . . . . . . . . . . . . 114
Cierre de emergencia de las puertas . . . . . . . . 101
s2ps.5.book Seite 302 Freitag, 20. Juli 2007 4:34 16
