2007 Seat Cordoba Betriebsanleitung (in German)

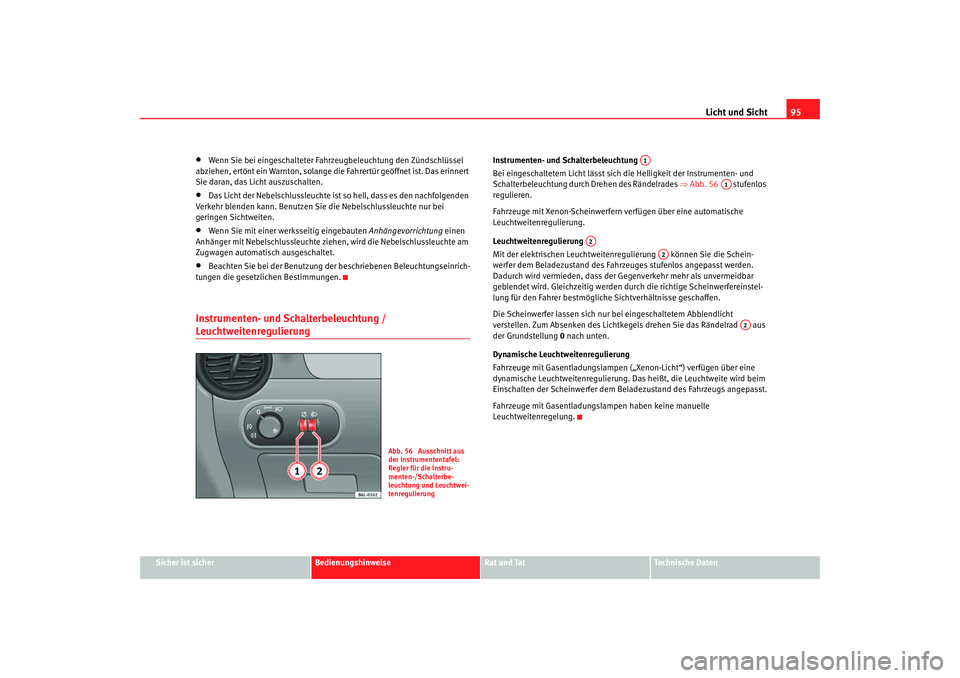

Licht und Sicht95
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Wenn Sie bei eingeschalteter Fahr zeugbeleuchtung den Zündschlüssel
abziehen, ertönt ein Warnton, solange die Fahrertür geöffnet ist. Das erinnert
Sie daran, das Licht auszuschalten.
•
Das Licht der Nebelschlussleuchte ist so hell, dass es den nachfolgenden
Verkehr blenden kann. Benutzen Sie die Nebelschlussleuchte nur bei
geringen Sichtweiten.
•
Wenn Sie mit einer werksseitig eingebauten Anhängevorrichtung einen
Anhänger mit Nebelschlussleuchte ziehen, wird die Nebelschlussleuchte am
Zugwagen automatisch ausgeschaltet.
•
Beachten Sie bei der Benutzung de r beschriebenen Beleuchtungseinrich-
tungen die gesetzlichen Bestimmungen.
Instrumenten- und Schalterbeleuchtung / Leuchtweitenregulierung
Instrumenten- und Schalterbeleuchtung
Bei eingeschaltetem Licht lässt sich die Helligkeit der Instrumenten- und
Schalterbeleuchtung durch Drehen des Rändelrades ⇒Abb. 56 stufenlos
regulieren.
Fahrzeuge mit Xenon-Scheinwerfern ve rfügen über eine automatische
Leuchtweitenregulierung.
Leuchtweitenregulierung
Mit der elektrischen Leuchtweitenre gulierung können Sie die Schein-
werfer dem Beladezustand des Fahrzeuges stufenlos angepasst werden.
Dadurch wird vermieden, dass der Gegenverkehr mehr als unvermeidbar
geblendet wird. Gleichzeitig werden durch die richtige Scheinwerfereinstel-
lung für den Fahrer bestmögliche Sichtverhältnisse geschaffen.
Die Scheinwerfer lassen sich nur bei eingeschaltetem Abblendlicht
verstellen. Zum Absenken des Lichtkegels drehen Sie das Rändelrad aus
der Grundstellung 0 nach unten.
Dynamische Leuchtweitenregulierung
Fahrzeuge mit Gasentladungslampen („Xenon-Licht“) verfügen über eine
dynamische Leuchtweitenregulierung. Da s heißt, die Leuchtweite wird beim
Einschalten der Scheinwerfer dem Beladezustand des Fahrzeugs angepasst.
Fahrzeuge mit Gasentladungslampen haben keine manuelle
Leuchtweitenregelung.
Abb. 56 Ausschnitt aus
der Instrumententafel:
Regler für die Instru-
menten-/Schalterbe-
leuchtung und Leuchtwei-
tenregulierung
A1
A1
A2
A2
A2
cordoba_aleman Seite 95 Freitag, 25. August 2006 1:56 13

Licht und Sicht

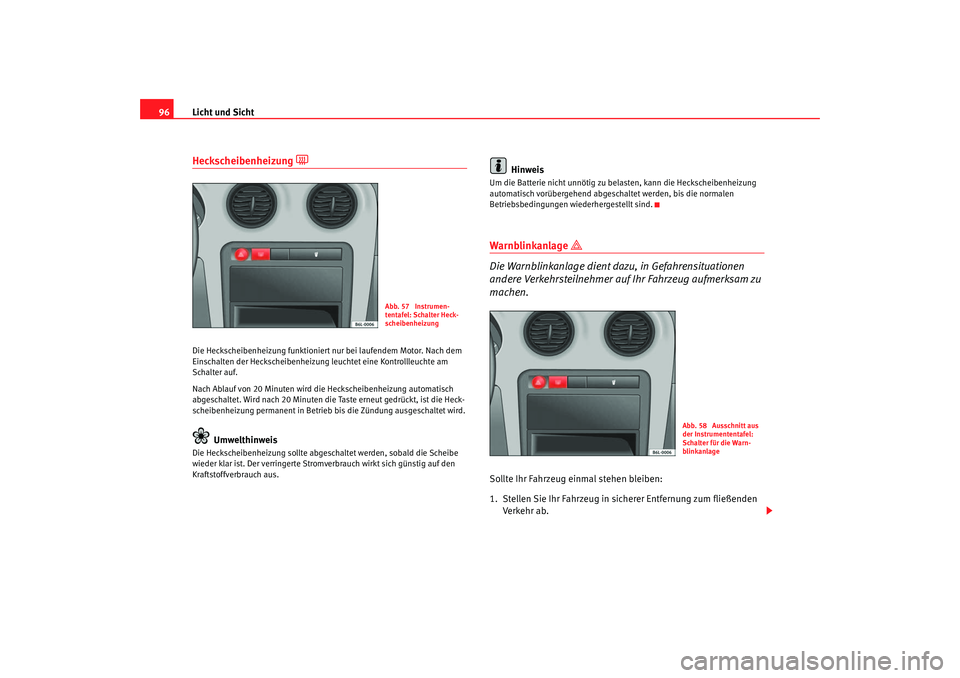

96Heckscheibenheizung

Die Heckscheibenheizung funktioniert nur bei laufendem Motor. Nach dem
Einschalten der Heckscheibenheizung le uchtet eine Kontrollleuchte am
Schalter auf.
Nach Ablauf von 20 Minuten wird die Heckscheibenheizung automatisch
abgeschaltet. Wird nach 20 Minuten die Taste erneut gedrückt, ist die Heck-
scheibenheizung permanent in Betrieb bis die Zündung ausgeschaltet wird.
Umwelthinweis
Die Heckscheibenheizung sollte abgeschaltet werden, sobald die Scheibe
wieder klar ist. Der verringerte Stromv erbrauch wirkt sich günstig auf den
Kraftstoffverbrauch aus.
Hinweis
Um die Batterie nicht unnötig zu belasten, kann die Heckscheibenheizung
automatisch vorübergehend abgeschaltet werden, bis die normalen
Betriebsbedingungen wiederhergestellt sind.Warnblinkanlage


Die Warnblinkanlage dient dazu, in Gefahrensituationen
andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu
machen.
Sollte Ihr Fahrzeug einmal stehen bleiben:
1. Stellen Sie Ihr Fahrzeug in sicherer Entfernung zum fließenden Verkehr ab.
Abb. 57 Instrumen-
tentafel: Schalter Heck-
scheibenheizung
Abb. 58 Ausschnitt aus
der Instrumententafel:
Schalter für die Warn-
blinkanlage
cordoba_aleman Seite 96 Freitag, 25. August 2006 1:56 13

Licht und Sicht97
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
2. Drücken Sie die Taste , um die Warnblinkanlage einzuschalten
⇒ .
3. Schalten Sie den Motor aus.
4. Ziehen Sie die Handbremse an.
5. Legen Sie beim Schaltgetriebe den 1. Gang ein bzw. stellen Sie beim Automatikgetriebe den Wählhebel auf P .
6. Benutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu machen.
7. Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahrzeug verlassen.Schalten Sie die Warnblinkanlage ein, wenn zum Beispiel:•
Sie ein Stauende erreichen,
•
Sie einen Notfall haben,
•
Ihr Fahrzeug aufgrund eines technischen Defektes ausfällt,
•
Sie ein anderes Fahrzeug abschleppen oder Ihr Fahrzeug abgeschleppt
wird.
Bei eingeschalteter Warnblinkanlage blinken alle Blinkleuchten des Fahr-
zeuges gleichzeitig. Die Kontrollleuchten für die Blinker
  und eine
Kontrollleuchte im Schalter
 blinken ebenfalls mit. Die Warnblinkanlage
funktioniert auch bei ausgeschalteter Zündung.
ACHTUNG!
•
Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar.
Benutzen Sie immer die Warnblinkanlage und ein Warndreieck, um andere
Verkehrsteilnehmer auf Ihr stehende s Fahrzeug aufmerksam zu machen.
•
Wegen der hohen Temperaturen des Abgaskatalysators sollten Sie
niemals das Fahrzeug im Bereich leicht entflammbarer Materialien wie z. B.
trockenem Gras oder ausgelaufenem Benzin abstellen – Brandgefahr!Hinweis
•
Die Fahrzeugbatterie entlädt sich (auch bei ausgeschalteter Zündung),
wenn die Warnblinkanlage über einen längeren Zeitraum eingeschaltet ist.
•
Beachten Sie bei der Benutzung der Warnlichtanlage die gesetzlichen
Bestimmungen.
Blinker und Fernlichthebel
Mit dem Blinker- und Fernlichthebel werden außer Blinker
und Fernlicht auch das Parklicht und die Lichthupe einge-
schaltet.
ACHTUNG! Fortsetzung
Abb. 59 Blinker und Fern-
lichthebel
cordoba_aleman Seite 97 Freitag, 25. August 2006 1:56 13

Licht und Sicht
98

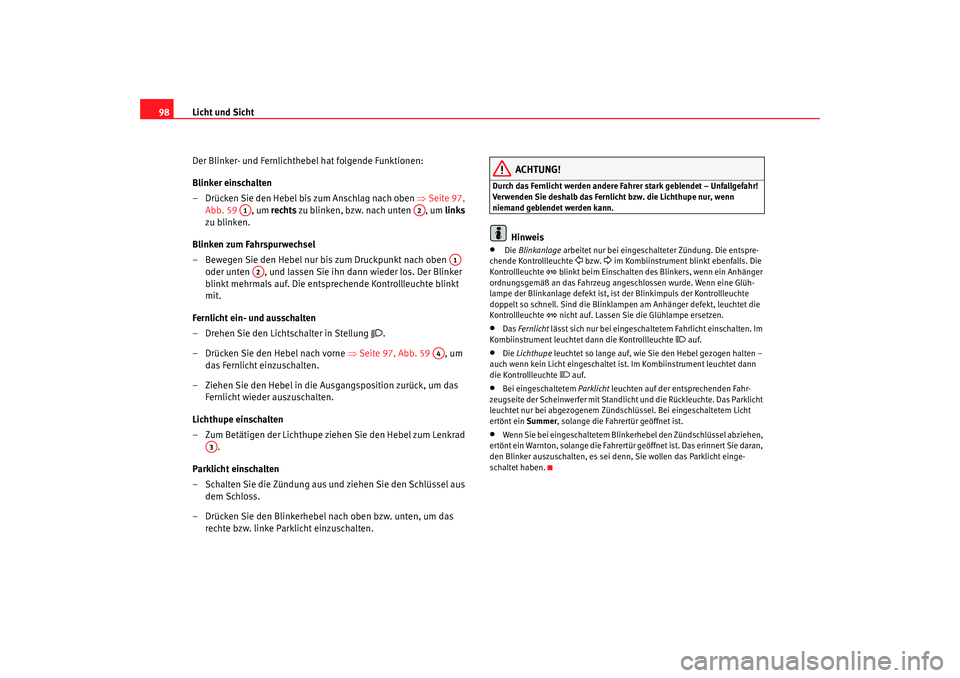

Der Blinker- und Fernlichthebel hat folgende Funktionen:
Blinker einschalten
– Drücken Sie den Hebel bis zum Anschlag nach oben ⇒Seite 97,
Abb. 59 , um rechts zu blinken, bzw. nach unten , um links
zu blinken.
Blinken zum Fahrspurwechsel
– Bewegen Sie den Hebel nur bis zum Druckpunkt nach oben oder unten , und lassen Sie ihn dann wieder los. Der Blinker
blinkt mehrmals auf. Die entsprechende Kontrollleuchte blinkt
mit.
Fernlicht ein- und ausschalten
– Drehen Sie den Lichtschalter in Stellung

.
– Drücken Sie den Hebel nach vorne ⇒Seite 97, Abb. 59 , um
das Fernlicht einzuschalten.
– Ziehen Sie den Hebel in die Ausgangsposition zurück, um das Fernlicht wieder auszuschalten.
Lichthupe einschalten
– Zum Betätigen der Lichthupe zi ehen Sie den Hebel zum Lenkrad
.
Parklicht einschalten
– Schalten Sie die Zündung aus und ziehen Sie den Schlüssel aus dem Schloss.
– Drücken Sie den Blinkerhebel nach oben bzw. unten, um das rechte bzw. linke Parklicht einzuschalten.
ACHTUNG!
Durch das Fernlicht werden andere Fahrer stark geblendet – Unfallgefahr!
Verwenden Sie deshalb das Fernlicht bzw. die Lichthupe nur, wenn
niemand geblendet werden kann.
Hinweis
•
Die Blinkanlage arbeitet nur bei eingescha lteter Zündung. Die entspre-
chende Kontrollleuchte
 bzw.
 im Kombiinstrument blinkt ebenfalls. Die
Kontrollleuchte
 blinkt beim Einschalten des Blinkers, wenn ein Anhänger
ordnungsgemäß an das Fahrzeug angeschlossen wurde. Wenn eine Glüh-
lampe der Blinkanlage defekt ist, ist der Blinkimpuls der Kontrollleuchte
doppelt so schnell. Sind die Blinklam pen am Anhänger defekt, leuchtet die
Kontrollleuchte  nicht auf. Lassen Sie die Glühlampe ersetzen.
•
Das Fernlicht lässt sich nur bei eingeschaltetem Fahrlicht einschalten. Im
Kombiinstrument leuchtet dann die Kontrollleuchte
 auf.
•
Die Lichthupe leuchtet so lange auf, wie Sie den Hebel gezogen halten –
auch wenn kein Licht eingeschaltet is t. Im Kombiinstrument leuchtet dann
die Kontrollleuchte
 auf.
•
Bei eingeschaltetem Parklicht leuchten auf der entsprechenden Fahr-
zeugseite der Scheinwerfer mit Standlicht und die Rückleuchte. Das Parklicht
leuchtet nur bei abgezogenem Zündschlüssel. Bei eingeschaltetem Licht
ertönt ein Summer, solange die Fahrertür geöffnet ist.
•
Wenn Sie bei eingeschaltetem Blinkerhebel den Zündschlüssel abziehen,
ertönt ein Warnton, solange die Fahrertür geöffnet ist. Das erinnert Sie daran,
den Blinker auszuschalten, es sei denn, Sie wollen das Parklicht einge-
schaltet haben.
A1
A2
A1
A2
A4
A3
cordoba_aleman Seite 98 Freitag, 25. August 2006 1:56 13

Licht und Sicht99
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

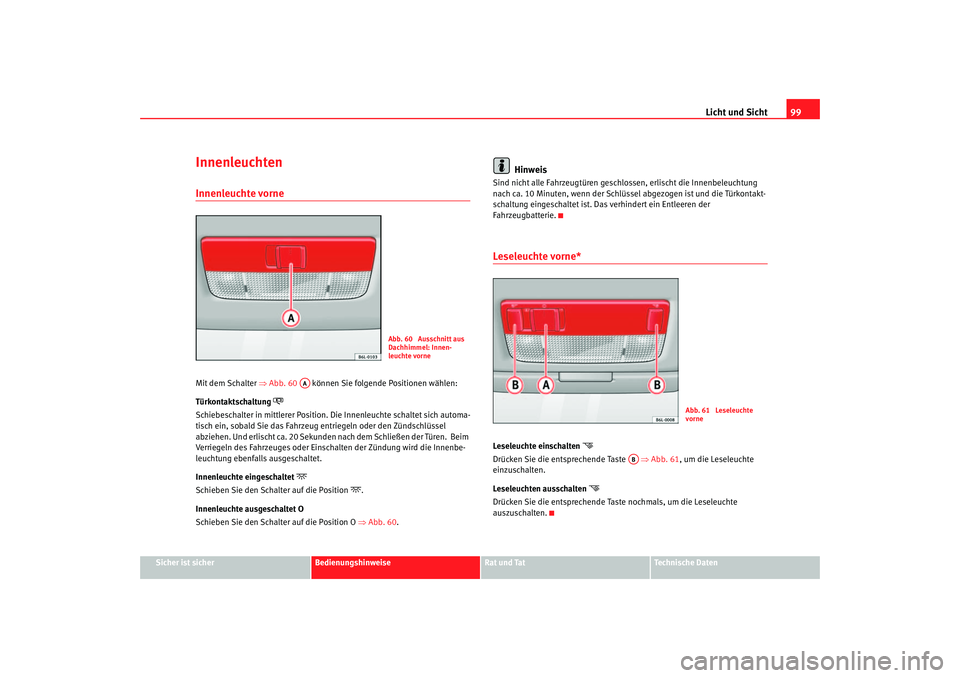

InnenleuchtenInnenleuchte vorne Mit dem Schalter ⇒Abb. 60 können Sie folgende Positionen wählen:
Türkontaktschaltung

Schiebeschalter in mittlerer Position. Di e Innenleuchte schaltet sich automa-
tisch ein, sobald Sie das Fahrzeug entriegeln oder den Zündschlüssel
abziehen. Und erlischt ca. 20 Sekunden nach dem Schließen der Türen. Beim
Verriegeln des Fahrzeuges oder Einschalten der Zündung wird die Innenbe-
leuchtung ebenfalls ausgeschaltet.
Innenleuchte eingeschaltet

Schieben Sie den Schalter auf die Position
.
Innenleuchte ausgeschaltet O
Schieben Sie den Schalter auf die Position O ⇒ Abb. 60.
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Leseleuchte vorne*Leseleuchte einschalten

Drücken Sie die entsprechende Taste ⇒ Abb. 61, um die Leseleuchte
einzuschalten.
Leseleuchten ausschalten

Drücken Sie die entsprechende Taste nochmals, um die Leseleuchte
auszuschalten.
Abb. 60 Ausschnitt aus
Dachhimmel: Innen-
leuchte vorne
AA
Abb. 61 Leseleuchte
vorne
AB
cordoba_aleman Seite 99 Freitag, 25. August 2006 1:56 13

Licht und Sicht

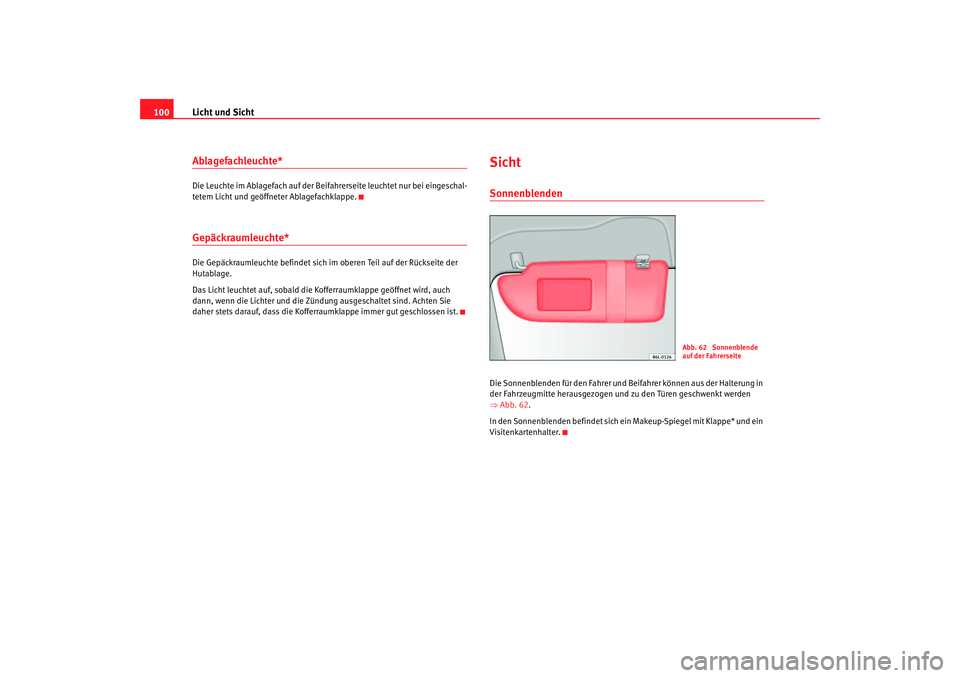

100Ablagefachleuchte*Die Leuchte im Ablagefach auf der Beifahrerseite leuchtet nur bei eingeschal-
tetem Licht und geöffneter Ablagefachklappe.Gepäckraumleuchte*Die Gepäckraumleuchte befindet sich im oberen Teil auf der Rückseite der
Hutablage.
Das Licht leuchtet auf, sobald die Kofferraumklappe geöffnet wird, auch
dann, wenn die Lichter und die Zündung ausgeschaltet sind. Achten Sie
daher stets darauf, dass die Kofferraumklappe immer gut geschlossen ist.
SichtSonnenblendenDie Sonnenblenden für den Fahrer und Beifahrer können aus der Halterung in
der Fahrzeugmitte herausgezogen und zu den Türen geschwenkt werden
⇒ Abb. 62.
In den Sonnenblenden befindet sich ei n Makeup-Spiegel mit Klappe* und ein
Visitenkartenhalter.
Abb. 62 Sonnenblende
auf der Fahrerseite
cordoba_aleman Seite 100 Freitag, 25. August 2006 1:56 13

Licht und Sicht101
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

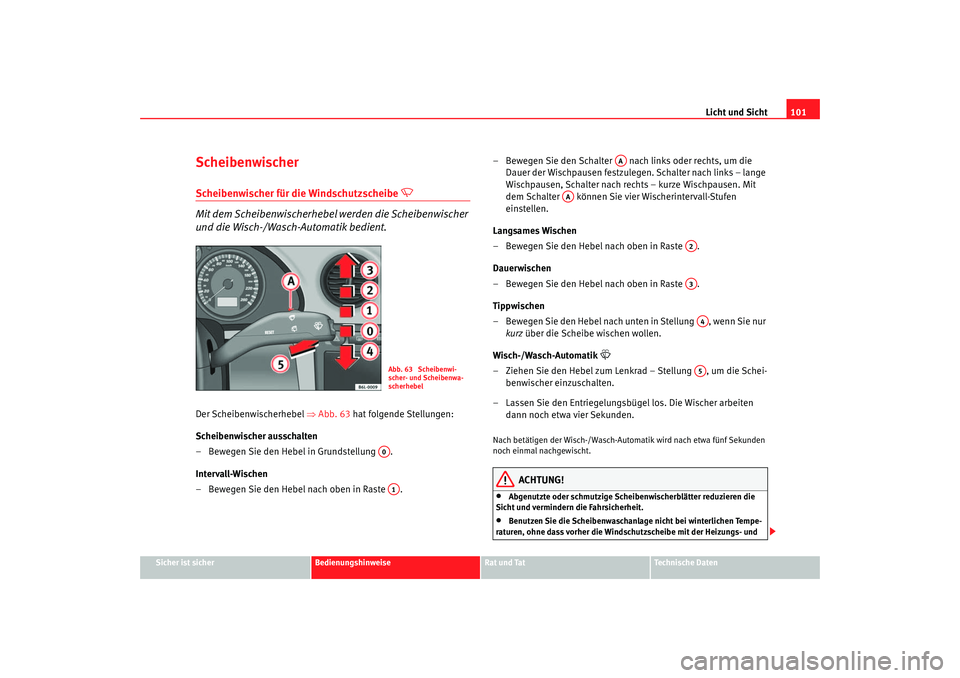

ScheibenwischerScheibenwischer für die Windschutzscheibe


Mit dem Scheibenwischerhebel werden die Scheibenwischer
und die Wisch-/Wasch-Automatik bedient.
Der Scheibenwischerhebel ⇒Abb. 63 hat folgende Stellungen:
Scheibenwischer ausschalten
– Bewegen Sie den Hebel in Grundstellung .
Intervall-Wischen
– Bewegen Sie den Hebel nach oben in Raste . – Bewegen Sie den Schalter nach links oder rechts, um die
Dauer der Wischpausen festzulegen. Schalter nach links – lange
Wischpausen, Schalter nach rechts – kurze Wischpausen. Mit
dem Schalter können Sie vier Wischerintervall-Stufen
einstellen.
Langsames Wischen
– Bewegen Sie den Hebel nach oben in Raste .
Dauerwischen
– Bewegen Sie den Hebel nach oben in Raste .
Tippwischen
– Bewegen Sie den Hebel nach unten in Stellung , wenn Sie nur kurz über die Scheibe wischen wollen.
Wisch-/Wasch-Automatik

– Ziehen Sie den Hebel zum Lenkrad – Stellung , um die Schei- benwischer einzuschalten.
– Lassen Sie den Entriegelungsbügel los. Die Wischer arbeiten dann noch etwa vier Sekunden.Nach betätigen der Wisch-/Wasch-Automatik wird nach etwa fünf Sekunden
noch einmal nachgewischt.
ACHTUNG!
•
Abgenutzte oder schmutzige Scheibenwischerblätter reduzieren die
Sicht und vermindern die Fahrsicherheit.
•
Benutzen Sie die Scheibenwaschanlage nicht bei winterlichen Tempe-
raturen, ohne dass vorher die Windschutzscheibe mit der Heizungs- und
Abb. 63 Scheibenwi-
scher- und Scheibenwa-
scherhebelA0A1
AA
AA
A2A3A4A5
cordoba_aleman Seite 101 Freitag, 25. August 2006 1:56 13

Licht und Sicht

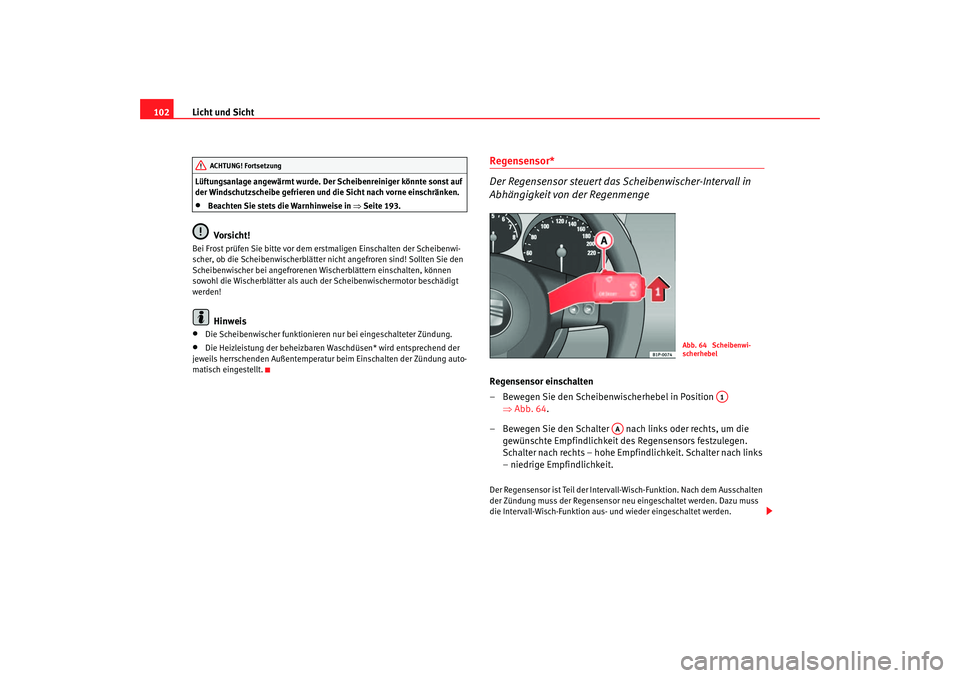

102Lüftungsanlage angewärmt wurde. Der Scheibenreiniger könnte sonst auf
der Windschutzscheibe gefrieren und die Sicht nach vorne einschränken.•
Beachten Sie stets die Warnhinweise in ⇒Seite 193.Vorsicht!
Bei Frost prüfen Sie bitte vor dem erstmaligen Einschalten der Scheibenwi-
scher, ob die Scheibenwischerblätter nicht angefroren sind! Sollten Sie den
Scheibenwischer bei angefrorenen Wi scherblättern einschalten, können
sowohl die Wischerblätter als auch der Scheibenwischermotor beschädigt
werden!
Hinweis
•
Die Scheibenwischer funktionieren nur bei eingeschalteter Zündung.
•
Die Heizleistung der beheizbaren Waschdüsen* wird entsprechend der
jeweils herrschenden Außentemperatur beim Einschalten der Zündung auto-
matisch eingestellt.
Regensensor*
Der Regensensor steuert das Scheibenwischer-Intervall in
Abhängigkeit von der RegenmengeRegensensor einschalten
– Bewegen Sie den Scheibenwischerhebel in Position ⇒Abb. 64 .
– Bewegen Sie den Schalter nach links oder rechts, um die gewünschte Empfindlichkeit des Regensensors festzulegen.
Schalter nach rechts – hohe Empfindlichkeit. Schalter nach links
– niedrige Empfindlichkeit.Der Regensensor ist Teil der Intervall-Wisch-Funktion. Nach dem Ausschalten
der Zündung muss der Regensensor neu eingeschaltet werden. Dazu muss
die Intervall-Wisch-Funktion aus- und wieder eingeschaltet werden.
ACHTUNG! Fortsetzung
Abb. 64 Scheibenwi-
scherhebel
A1
AA
cordoba_aleman Seite 102 Freitag, 25. August 2006 1:56 13
