2007 Seat Altea ESP

Descripción de los datos285
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

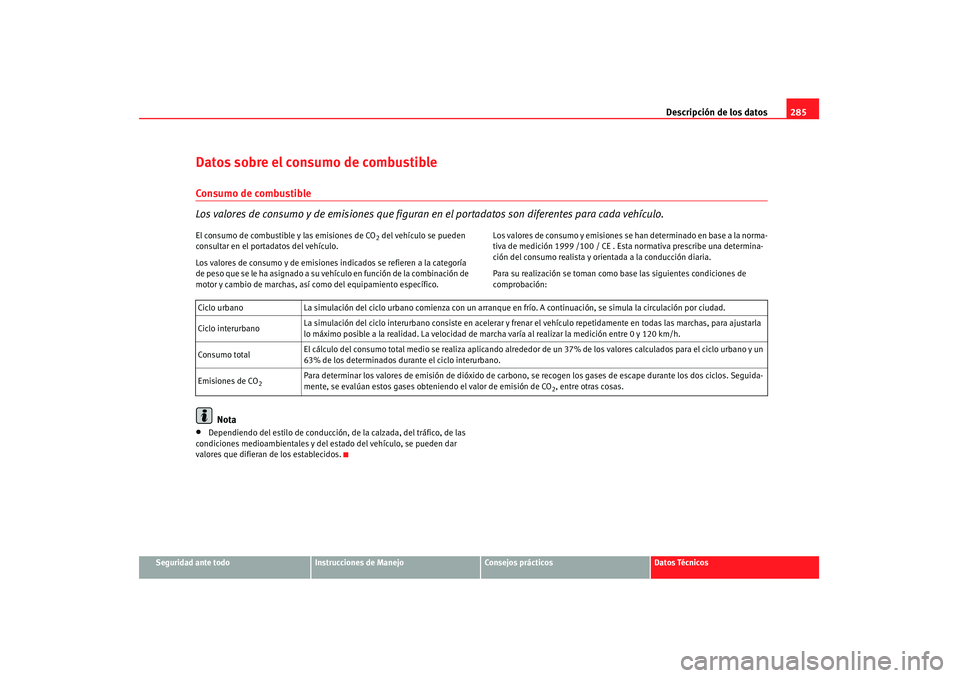

Datos sobre el consumo de combustibleConsumo de combustible
Los valores de consumo y de emisiones que figuran en el portadatos son diferentes para cada vehículo.El consumo de combustible y las emisiones de CO
2 del vehículo se pueden
consultar en el portadatos del vehículo.
Los valores de consumo y de emisiones indicados se refieren a la categoría
de peso que se le ha asignado a su vehículo en función de la combinación de
motor y cambio de marchas, así como del equipamiento específico. Los valores de consumo y emisiones se han determinado en base a la norma-
tiva de medición 1999 /100 / CE . Esta normativa prescribe una determina-
ción del consumo realista y orientada a la conducción diaria.
Para su realización se toman como
base las siguientes condiciones de
comprobación:
Nota
•
Dependiendo del estilo de conducción, de la calzada, del tráfico, de las
condiciones medioambientales y del estado del vehículo, se pueden dar
valores que difieran de los establecidos. Ciclo urbano
La simulación del ciclo urbano comienza con un arranque en frío. A continuación, se simula la circulación por ciudad.
Ciclo interurbano La simulación del ciclo interurbano consiste en acelerar y frenar
el vehículo repetidamente en todas las marchas, para ajustarla
lo máximo posible a la realidad. La velocidad de marcha varía al realizar la medición entre 0 y 120 km/h.
Consumo total El cálculo del consumo total medio se realiza aplicando alrededo
r de un 37% de los valores calculados para el ciclo urbano y un
63% de los determinados durante el ciclo interurbano.
Emisiones de CO
2
Para determinar los valores de emisión de dióxido de carbo no, se recogen los gases de escape durante los dos ciclos. Seguida-
mente, se evalúan estos gases obteniendo el valor de emisión de CO
2, entre otras cosas.
s1ho.4.book Seite 285 Donnerstag, 19. Juli 2007 4:21 16

Descripción de los datos
286PesosEl valor del peso en vacío rige para el modelo base con el 90% del tanque
lleno y sin equipos opcionales. En los valores indicados se incluyen 75 kg.
equivalentes al peso del conductor.
En el caso de versiones especiales y equipamiento opcional, o por montaje
posterior de accesorios puede aumentar el peso en vacío ⇒.
¡ATENCIÓN!
•
Hay que tener en cuenta que, al tr ansportar objetos pesados, varían las
propiedades de marcha al desplazarse el centro de gravedad, con el consi-
guiente peligro de accidente. Por ello, adapte siempre su forma de conducir
y la velocidad a estas circunstancias.
•
En ningún caso se excederá ni el peso establecido por eje, ni el peso
máximo autorizado del vehículo . Si se excede el peso por eje establecido
o el peso máximo autorizado se pueden modificar las propiedades de
marcha del vehículo, lo que podría ocasionar un accidente, y causar
lesiones en los ocupantes y daños en el vehículo.
Conducción con remolqueCargas de remolqueCargas de remolque
Las cargas de apoyo y remolque autori zadas han sido establecidas conforme
a los ensayos realizados con criterios estipulados. Las cargas de remolque
autorizadas rigen para vehículos en la UE y, por lo general, para un límite
máximo de velocidad de 80 km/h (en casos excepcionales incl. 100 km/h).
Estos valores podrán diferir en el caso de vehículos destinados a otros países. Los datos de la documentación del vehículo tienen siempre primacía
⇒
.
Cargas de apoyo
La carga de apoyo máxima autorizada de la lanza sobre el cabezal esférico
del dispositivo de remolque no debe superar los 75 kg.
Se recomienda aprovechar al máximo la carga de apoyo autorizada para
mayor seguridad en la marcha. Una carga de apoyo insuficiente influye de
forma negativa en el comportamiento de marcha del conjunto vehículo
tractor/ remolque.
Si no se alcanza la carga máxima de apoyo autorizada (por ej., en el caso de
los remolques pequeños de un eje, ligeros y sin carga, o en el caso de los
remolques de eje tándem con una bata lla inferior a 1,0 m), es obligatorio
como carga de apoyo mínimo 4% del peso del remolque.
¡ATENCIÓN!
•
Por motivos de seguridad se recomienda no rebasar el límite de 80
km/h . Esto también es válido para aquellos países en los que se permite
circular a velocidades mayores.
•
En ningún caso se excederán las cargas de remolque y de apoyo autori-
zadas. Si se excede el peso autorizado se modifican las propiedades de
marcha del vehículo, lo que podría ocasionar un accidente, y causar
lesiones en los ocupantes y daños en el vehículo.
s1ho.4.book Seite 286 Donnerstag, 19. Juli 2007 4:21 16

Descripción de los datos287
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

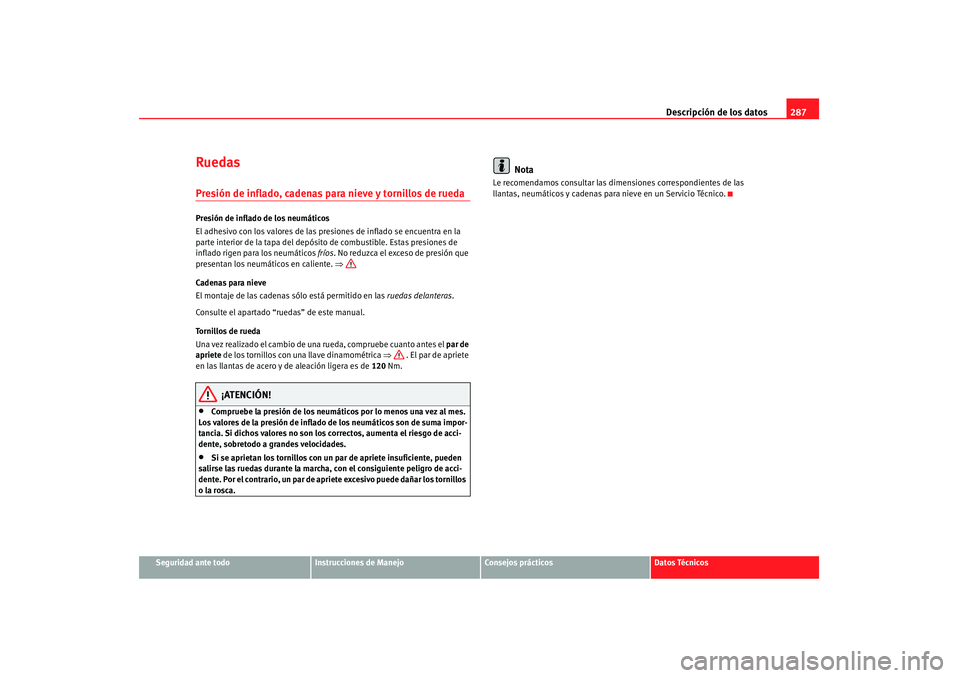

RuedasPresión de inflado, cadenas para nieve y tornillos de ruedaPresión de inflado de los neumáticos
El adhesivo con los valores de las presiones de inflado se encuentra en la
parte interior de la tapa del depósito de combustible. Estas presiones de
inflado rigen para los neumáticos fríos. No reduzca el exceso de presión que
presentan los neumáticos en caliente. ⇒
Cadenas para nieve
El montaje de las cadenas sólo está permitido en las ruedas delanteras.
Consulte el apartado “ruedas” de este manual.
Tornillos de rueda
Una vez realizado el cambio de una rueda, compruebe cuanto antes el par de
apriete de los tornillos con una llave dinamométrica ⇒ . El par de apriete
en las llantas de acero y de aleación ligera es de 120 Nm.
¡ATENCIÓN!
•
Compruebe la presión de los neumáticos por lo menos una vez al mes.
Los valores de la presión de inflado de los neumáticos son de suma impor-
tancia. Si dichos valores no son los correctos, aumenta el riesgo de acci-
dente, sobretodo a grandes velocidades.
•
Si se aprietan los tornillos con un par de apriete insuficiente, pueden
salirse las ruedas durante la marcha, con el consiguiente peligro de acci-
dente. Por el contrario, un par de apriete excesivo puede dañar los tornillos
o la rosca.
Nota
Le recomendamos consultar las di mensiones correspondientes de las
llantas, neumáticos y cadenas para nieve en un Servicio Técnico.
s1ho.4.book Seite 287 Donnerstag, 19. Juli 2007 4:21 16

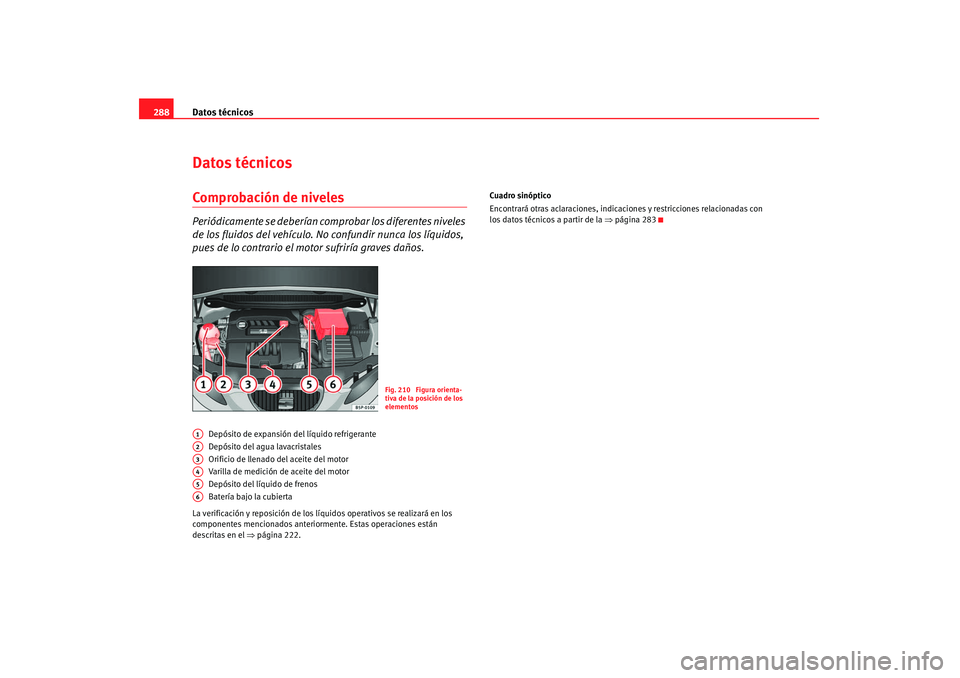

Datos técnicos
288Datos técnicosComprobación de nivelesPeriódicamente se deberían co mprobar los diferentes niveles
de los fluidos del vehículo. No confundir nunca los líquidos,
pues de lo contrario el motor sufriría graves daños.
Depósito de expansión del líquido refrigerante
Depósito del agua lavacristales
Orificio de llenado del aceite del motor
Varilla de medición de aceite del motor
Depósito del líquido de frenos
Batería bajo la cubierta
La verificación y reposición de los líquidos operativos se realizará en los
componentes mencionados anterior mente. Estas operaciones están
descritas en el ⇒página 222. Cuadro sinóptico
Encontrará otras aclaraciones, indicaciones y restricciones relacionadas con
los datos técnicos a partir de la
⇒página 283
Fig. 210 Figura orienta-
tiva de la posición de los
elementos
A1A2A3A4A5A6
s1ho.4.book Seite 288 Donnerstag, 19. Juli 2007 4:21 16

Índice alfabético309
Índice alfabético
AAbatir el respaldo de los asientos . . . . . . . . . . 140
ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
testigo de control . . . . . . . . . . . . . . . . . . . . . . 81
Accesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Accidentes frontales y sus leyes físicas . . . . . . . 21
Aceite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225
Aceite del motor . . . . . . . . . . . . . . . . . . . . . . . . . 225 cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229
especificaciones . . . . . . . . . . . . . . . . . . . . . 225
propiedades de los aceites . . . . . . . . . . . . . 226
reponer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 228
verificación del nivel de ac eite . . . . . . . . . . 227
Acompañante Véase Posición correcta . . . . . . . . . . . . . 11, 12
Acumulación de hollín en el filtro de partículas para
motores Diesel
testigo de control . . . . . . . . . . . . . . . . . . . . . . 82
Aditivos para la gasolina . . . . . . . . . . . . . . . . . 220
Agua mensaje de advertencia . . . . . . . . . . . . . . . . 67
Agua del depósito lavacristales . . . . . . . . . . . . 232
Airbags desactivados airbag frontal del acompañante . . . . . . . . . . 45 Airbags frontales . . . . . . . . . . . . . . . . . . . . . . . . . 35
descripción . . . . . . . . . . . . . . . . . . . . . . . . . . 35
funcionamiento . . . . . . . . . . . . . . . . . . . . . . . 36
indicaciones de seguridad . . . . . . . . . . . . . . 38
Airbags laterales . . . . . . . . . . . . . . . . . . . . . . . . . 38 descripción . . . . . . . . . . . . . . . . . . . . . . . . . . 38
funcionamiento . . . . . . . . . . . . . . . . . . . . . . . 40
indicaciones de seguridad . . . . . . . . . . . . . . 41
Airbags para la cabeza . . . . . . . . . . . . . . . . . . . . 42 descripción . . . . . . . . . . . . . . . . . . . . . . . . . . 42
funcionamiento . . . . . . . . . . . . . . . . . . . . . . . 43
indicaciones de seguridad . . . . . . . . . . . . . . 44
Aire acondicionado* . . . . . . . . . . . . . . . . . . . . . 159
Ajuste correcto de los apoy acabezas delanteros . .
13
Ajuste correcto de los apoyacabezas traseros Posición de uso y no uso de los apoyacabezas traseros . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Ajuste de la altura del cinturón . . . . . . . . . . . . . 28
Ajuste de la altura del volante . . . . . . . . . . . . . 168
Ajuste de los asientos . . . . . . . . . . . . . . . 134, 139
Ajuste de los asientos delanteros Ajuste del apoyo lumbar . . . . . . . . . . . . . . . 137
Ajuste del asiento . . . . . . . . . . . . . . . . . . . . . . . 137
Alarma antirrobo . . . . . . . . . . . . . . . . . . . . . . . . 107 desconexión . . . . . . . . . . . . . . . . . . . . . . . . . 108
Alfombrillas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Alternador
testigo de advertencia . . . . . . . . . . . . . . . . . 83
Antena de techo* . . . . . . . . . . . . . . . . . . . . . . . . 217
Antes de poner en marcha el vehículo . . . . . . . . . 8
Aparatos de limpieza de al ta presión . . . . . . . 208
Apertura de confort ventanillas . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Apertura de emergencia puertas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Apertura selectiva* . . . . . . . . . . . . . . . . . . . . . . . 98
Apertura y cierre . . . . . . . . . . . . . . . . . . . . . . . . 109
Apoyacabezas ajuste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
ajuste correcto . . . . . . . . . . . . . . . . . . . . . . . 135
desmontaje . . . . . . . . . . . . . . . . . . . . . . . . . 136
regulación de inclinación . . . . . . . . . . . . . . 136
Aquaplaning . . . . . . . . . . . . . . . . . . . . . . . . . . . 243
Argolla de remolque . . . . . . . . . . . . . . . . . . . . . 278
Argollas de amarre . . . . . . . . . . . . . . . . . . . . . . . 18
Argollas de remolque . . . . . . . . . . . . . . . . . . . . 280
Arrancar el motor de gaso lina . . . . . . . . 171, 172
Arranque por remolcado . . . . . . . . . . . . . . . . . . 278 Observaciones generales . . . . . . . . . . . . . . 278
Asientos delanteros térmicos . . . . . . . . . . . . . . 138
Asientos para niños . . . . . . . . . . . . . . . . . . . . . . 50 clasificación en grupos . . . . . . . . . . . . . . . . . 50
en el asiento del acompañante . . . . . . . . . . 32
fijar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
s1ho.4.book Seite 309 Donnerstag, 19. Juli 2007 4:21 16

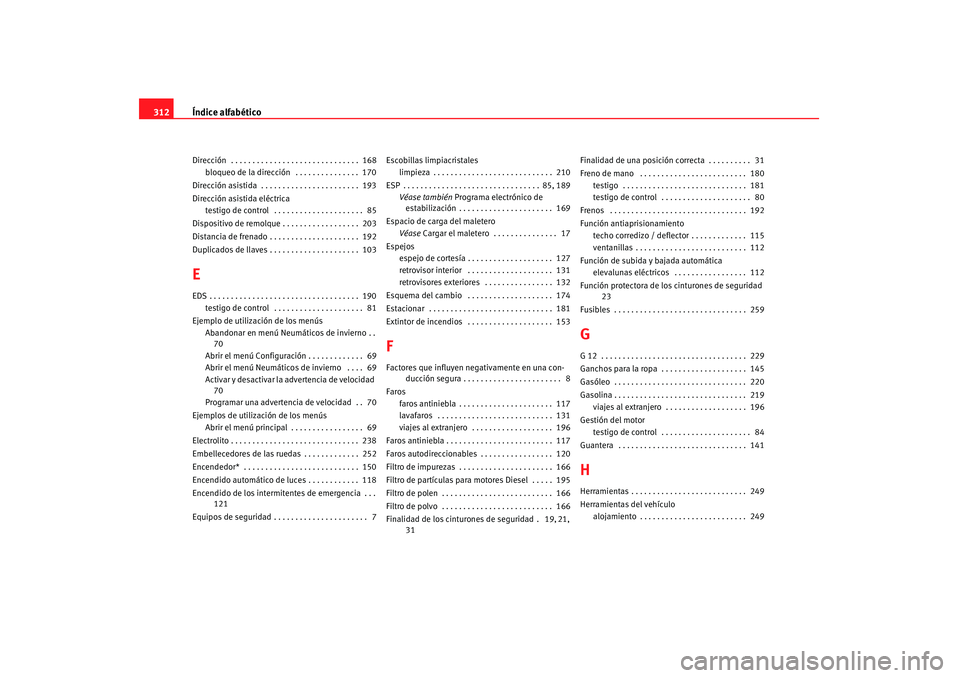

Índice alfabético
312Dirección . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
bloqueo de la dirección . . . . . . . . . . . . . . . 170
Dirección asistida . . . . . . . . . . . . . . . . . . . . . . . 193
Dirección asistida eléctrica testigo de control . . . . . . . . . . . . . . . . . . . . . 85
Dispositivo de remolque . . . . . . . . . . . . . . . . . . 203
Distancia de frenado . . . . . . . . . . . . . . . . . . . . . 192
Duplicados de llaves . . . . . . . . . . . . . . . . . . . . . 103EEDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190 testigo de control . . . . . . . . . . . . . . . . . . . . . 81
Ejemplo de utilización de los menús Abandonar en menú Neumáticos de invierno . .70
Abrir el menú Configuración . . . . . . . . . . . . . 69
Abrir el menú Neumáticos de invierno . . . . 69
Activar y desactivar la advertencia de velocidad 70
Programar una advertencia de velocidad . . 70
Ejemplos de utilización de los menús Abrir el menú principal . . . . . . . . . . . . . . . . . 69
Electrolito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 238
Embellecedores de las ruedas . . . . . . . . . . . . . 252
Encendedor* . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
Encendido automático de luces . . . . . . . . . . . . 118
Encendido de los intermitentes de emergencia . . . 121
Equipos de seguridad . . . . . . . . . . . . . . . . . . . . . . 7 Escobillas limpiacristales
limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210
ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85, 189 Véase también Programa electrónico de
estabilización . . . . . . . . . . . . . . . . . . . . . . 169
Espacio de carga del maletero Véase Cargar el maletero . . . . . . . . . . . . . . . 17
Espejos espejo de cortesía . . . . . . . . . . . . . . . . . . . . 127
retrovisor interior . . . . . . . . . . . . . . . . . . . . 131
retrovisores exteriores . . . . . . . . . . . . . . . . 132
Esquema del cambio . . . . . . . . . . . . . . . . . . . . 174
Estacionar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
Extintor de incendios . . . . . . . . . . . . . . . . . . . . 153
FFactores que infl uyen negativamente en una con-
ducción segura . . . . . . . . . . . . . . . . . . . . . . . 8
Faros faros antiniebla . . . . . . . . . . . . . . . . . . . . . . 117
lavafaros . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
viajes al extranjero . . . . . . . . . . . . . . . . . . . 196
Faros antiniebla . . . . . . . . . . . . . . . . . . . . . . . . . 117
Faros autodireccionables . . . . . . . . . . . . . . . . . 120
Filtro de impurezas . . . . . . . . . . . . . . . . . . . . . . 166
Filtro de partículas para motores Diesel . . . . . 195
Filtro de polen . . . . . . . . . . . . . . . . . . . . . . . . . . 166
Filtro de polvo . . . . . . . . . . . . . . . . . . . . . . . . . . 166
Finalidad de los cinturones de seguridad . 19, 21, 31 Finalidad de una posición correcta . . . . . . . . . . 31
Freno de mano . . . . . . . . . . . . . . . . . . . . . . . . . 180
testigo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
testigo de control . . . . . . . . . . . . . . . . . . . . . 80
Frenos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
Función antiaprisionamiento techo corredizo / deflector . . . . . . . . . . . . . 115
ventanillas . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Función de subida y bajada automática elevalunas eléctricos . . . . . . . . . . . . . . . . . 112
Función protectora de los cinturones de seguridad 23
Fusibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 259
GG 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229
Ganchos para la ropa . . . . . . . . . . . . . . . . . . . . 145
Gasóleo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220
Gasolina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219 viajes al extranjero . . . . . . . . . . . . . . . . . . . 196
Gestión del motor testigo de control . . . . . . . . . . . . . . . . . . . . . 84
Guantera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141HHerramientas . . . . . . . . . . . . . . . . . . . . . . . . . . . 249
Herramientas del vehículo alojamiento . . . . . . . . . . . . . . . . . . . . . . . . . 249
s1ho.4.book Seite 312 Donnerstag, 19. Juli 2007 4:21 16

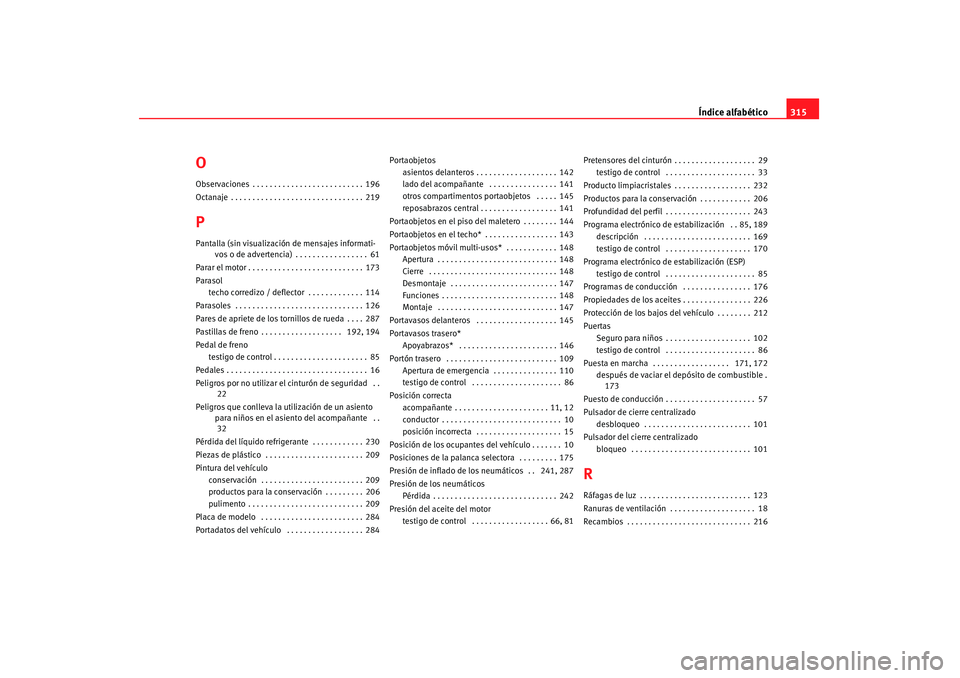

Índice alfabético315
OObservaciones . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Octanaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219PPantalla (sin visualización de mensajes informati-
vos o de advertencia) . . . . . . . . . . . . . . . . . 61
Parar el motor . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Parasol techo corredizo / deflector . . . . . . . . . . . . . 114
Parasoles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Pares de apriete de los tornillos de rueda . . . . 287
Pastillas de freno . . . . . . . . . . . . . . . . . . . 192, 194
Pedal de freno testigo de control . . . . . . . . . . . . . . . . . . . . . . 85
Pedales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Peligros por no utilizar el cinturón de seguridad . . 22
Peligros que conlleva la util ización de un asiento
para niños en el asiento del acompañante . . 32
Pérdida del líquido refrigerante . . . . . . . . . . . . 230
Piezas de plástico . . . . . . . . . . . . . . . . . . . . . . . 209
Pintura del vehículo conservación . . . . . . . . . . . . . . . . . . . . . . . . 209
productos para la conservación . . . . . . . . . 206
pulimento . . . . . . . . . . . . . . . . . . . . . . . . . . . 209
Placa de modelo . . . . . . . . . . . . . . . . . . . . . . . . 284
Portadatos del vehículo . . . . . . . . . . . . . . . . . . 284 Portaobjetos
asientos delanteros . . . . . . . . . . . . . . . . . . . 142
lado del acompañante . . . . . . . . . . . . . . . . 141
otros compartimentos portaobjetos . . . . . 145
reposabrazos central . . . . . . . . . . . . . . . . . . 141
Portaobjetos en el piso del maletero . . . . . . . . 144
Portaobjetos en el techo* . . . . . . . . . . . . . . . . . 143
Portaobjetos móvil multi-usos* . . . . . . . . . . . . 148 Apertura . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
Cierre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
Desmontaje . . . . . . . . . . . . . . . . . . . . . . . . . 147
Funciones . . . . . . . . . . . . . . . . . . . . . . . . . . . 148
Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Portavasos delanteros . . . . . . . . . . . . . . . . . . . 145
Portavasos trasero* Apoyabrazos* . . . . . . . . . . . . . . . . . . . . . . . 146
Portón trasero . . . . . . . . . . . . . . . . . . . . . . . . . . 109 Apertura de emergencia . . . . . . . . . . . . . . . 110
testigo de control . . . . . . . . . . . . . . . . . . . . . 86
Posición correcta acompañante . . . . . . . . . . . . . . . . . . . . . . 11, 12
conductor . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
posición incorrecta . . . . . . . . . . . . . . . . . . . . 15
Posición de los ocupantes del vehículo . . . . . . . 10
Posiciones de la palanca selectora . . . . . . . . . 175
Presión de inflado de los neumáticos . . 241, 287
Presión de los neumáticos Pérdida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242
Presión del aceite del motor testigo de control . . . . . . . . . . . . . . . . . . 66, 81 Pretensores del cinturón . . . . . . . . . . . . . . . . . . . 29
testigo de control . . . . . . . . . . . . . . . . . . . . . 33
Producto limpiacristales . . . . . . . . . . . . . . . . . . 232
Productos para la conservación . . . . . . . . . . . . 206
Profundidad del perfil . . . . . . . . . . . . . . . . . . . . 243
Programa electrónico de estabilización . . 85, 189 descripción . . . . . . . . . . . . . . . . . . . . . . . . . 169
testigo de control . . . . . . . . . . . . . . . . . . . . 170
Programa electrónico de estabilización (ESP)
testigo de control . . . . . . . . . . . . . . . . . . . . . 85
Programas de conducción . . . . . . . . . . . . . . . . 176
Propiedades de los aceites . . . . . . . . . . . . . . . . 226
Protección de los bajos del vehículo . . . . . . . . 212
Puertas Seguro para niños . . . . . . . . . . . . . . . . . . . . 102
testigo de control . . . . . . . . . . . . . . . . . . . . . 86
Puesta en marcha . . . . . . . . . . . . . . . . . . 171, 172 después de vaciar el depósito de combustible .173
Puesto de conducción . . . . . . . . . . . . . . . . . . . . . 57
Pulsador de cierre centralizado desbloqueo . . . . . . . . . . . . . . . . . . . . . . . . . 101
Pulsador del cierre centralizado bloqueo . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
RRáfagas de luz . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Ranuras de ventilación . . . . . . . . . . . . . . . . . . . . 18
Recambios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
s1ho.4.book Seite 315 Donnerstag, 19. Juli 2007 4:21 16

Español 5P0012003BN (07.07) (GT9)auto emociónAltea Español (07.07)
ALTEA
manual de instrucciones
auto emoción
5P0012003BN
Portada Manual ALTEA 6/9/07 15:58 Página 1
