2007 Seat Altea ESP

Situaciones diversas269
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Desplace los tirantes ⇒página 268, fig. 184 en el sentido de
la flecha y saque la tapa.
– Extraiga el conector ⇒página 268, fig. 185 de la lámpara.
– Desenganche el resorte retentor ⇒página 268, fig. 185
presionándolo hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva de modo que el saliente de fijación del platillo, quede en el rebaje del reflector.Luz de carretera
–Abrar el capo del motor
–Retire la tapa ⇒fig. 186 tirando de la misma.
– Extraiga el conector ⇒fig. 187 de la lámpara.
– Presione el resorte ⇒fig. 187 hacia dentro y hacia la
derecha.
– Saque la lámpara y coloque la nueva teniendo en cuenta los rebajes del reflector para que quede bien encajada.
– Proceda en sentido inverso para su montaje.
A1A2
A3
Fig. 186 Luz de carretera
Fig. 187 Luz de carretera
AC
A1A2
s1ho.4.book Seite 269 Donnerstag, 19. Juli 2007 4:21 16

Situaciones diversas271
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

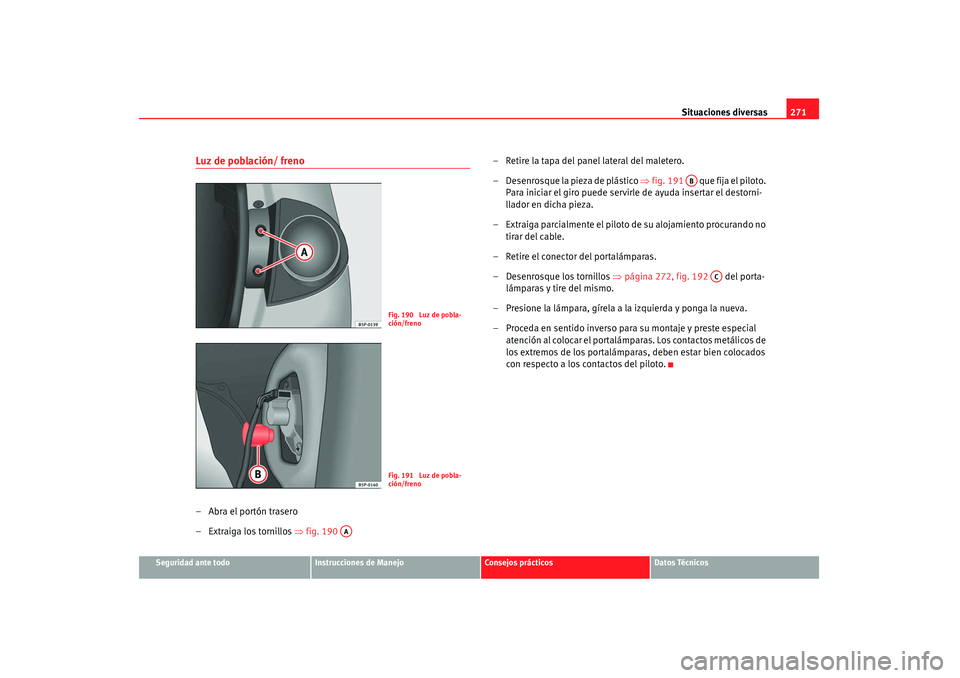

Luz de población/ freno– Abra el portón trasero
– Extraiga los tornillos ⇒fig. 190 – Retire la tapa del panel lateral del maletero.
– Desenrosque la pieza de plástico
⇒fig. 191 que fija el piloto.
Para iniciar el giro puede servirle de ayuda insertar el destorni-
llador en dicha pieza.
– Extraiga parcialmente el piloto de su alojamiento procurando no tirar del cable.
– Retire el conector del portalámparas.
– Desenrosque los tornillos ⇒página 272, fig. 192 del porta-
lámparas y tire del mismo.
– Presione la lámpara, gírela a la izquierda y ponga la nueva.
– Proceda en sentido inverso para su montaje y preste especial atención al colocar el portalámparas. Los contactos metálicos de
los extremos de los portalámpara s, deben estar bien colocados
con respecto a los contactos del piloto.
Fig. 190 Luz de pobla-
ción/frenoFig. 191 Luz de pobla-
ción/freno
AA
AB
AC
s1ho.4.book Seite 271 Donnerstag, 19. Juli 2007 4:21 16

Situaciones diversas
276Ayuda de arranque: descripciónEn la ⇒fig. 202 A representa a la batería sin carga y B a la batería
con carga.
Conexión de los cables de emergencia
– Desconecte el encendido en ambos vehículos ⇒.
1. Emborne un extremo del cable de emergencia rojo al polo posi- tivo ⇒fig. 202 del vehículo con la batería descargada ⇒.
2. Emborne el otro extremo del cable de emergencia rojo al polo positivo del vehículo que suministra la corriente.
3. Emborne un extremo del cable negro de emergencia al polo negativo del vehículo que suministra la corriente. 4. Emborne el otro extremo del cable negro de emergencia a
una pieza de metal maciza unida al bloque motor o al mismo
bloque motor del vehículo con la batería descargada, lo más
alejado posible de la batería ⇒.
5. Los cables se colocarán de modo que no puedan ser pillados por alguna pieza giratoria del vano motor.
Puesta en marcha
6. Arranque el motor del vehículo que suministra corriente y deje que funcione a ralentí.
7. Arranque el motor del vehículo con la batería descargada y espere dos o tres minutos, hasta que el motor “ruede”.
Desconexión de los cables de emergencia
8. Antes de desembornar los cables de emergencia apague la luz de cruce, si estuviese encendida.
9. Active la turbina de la calefacción y la luneta térmica del vehículo con la batería descargada, para que se reduzcan los picos de
tensión que se producen al desembornar.
10. Mientras los motores siguen en marcha, desemborne los cables en el orden inverso a como se embornaron.
Asegúrese de que al conectar las pinzas a los polos tengan suficiente
contacto metálico.
Si el motor no arranca, después de 10 seg., vuelva a intentarlo pasado un
minuto aproximadamente.
Fig. 202 Esquema de
conexión de los cables de
emergencia
A+
A+A-
AX
s1ho.4.book Seite 276 Donnerstag, 19. Juli 2007 4:21 16

Situaciones diversas

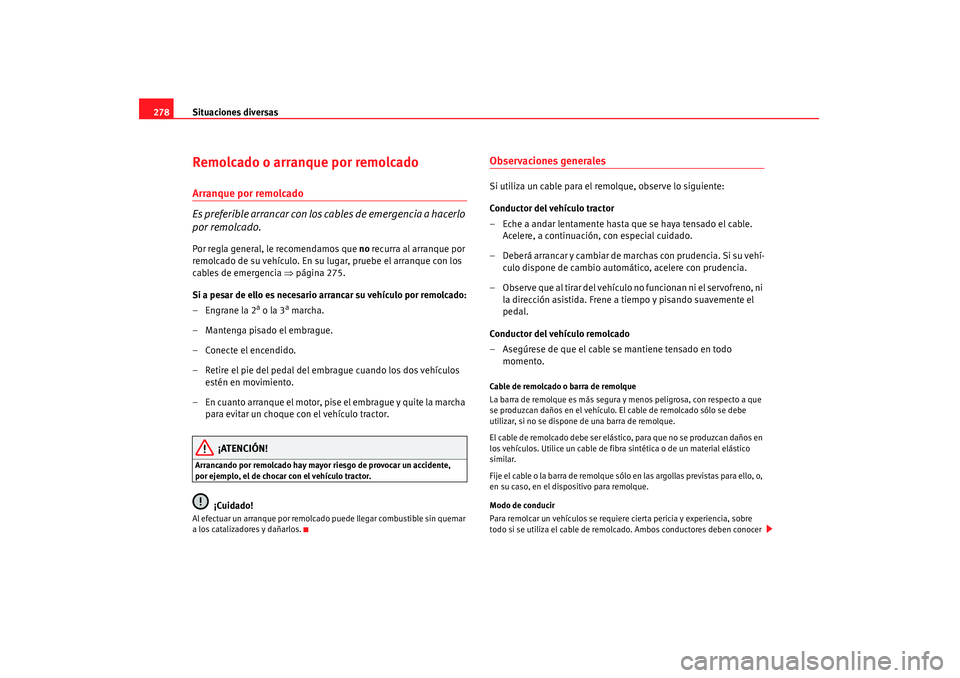

278Remolcado o arranque por remolcadoArranque por remolcado
Es preferible arrancar con los cables de emergencia a hacerlo
por remolcado.Por regla general, le recomendamos que no recurra al arranque por
remolcado de su vehículo. En su lugar, pruebe el arranque con los
cables de emergencia ⇒ página 275.
Si a pesar de ello es necesario arrancar su vehículo por remolcado:
– Engrane la 2
a o la 3
a marcha.
– Mantenga pisado el embrague.
– Conecte el encendido.
– Retire el pie del pedal del embrague cuando los dos vehículos estén en movimiento.
– En cuanto arranque el motor, pise el embrague y quite la marcha para evitar un choque con el vehículo tractor.
¡ATENCIÓN!
Arrancando por remolcado hay mayor r iesgo de provocar un accidente,
por ejemplo, el de chocar con el vehículo tractor.
¡Cuidado!
Al efectuar un arranque por remolcado puede llegar combustible sin quemar
a los catalizadores y dañarlos.
Observaciones generalesSi utiliza un cable para el remolque, observe lo siguiente:
Conductor del vehículo tractor
– Eche a andar lentamente hasta que se haya tensado el cable. Acelere, a continuación, con especial cuidado.
– Deberá arrancar y cambiar de marchas con prudencia. Si su vehí- culo dispone de cambio automático, acelere con prudencia.
– Observe que al tirar del vehículo no funcionan ni el servofreno, ni la dirección asistida. Frene a tiempo y pisando suavemente el
pedal.
Conductor del vehículo remolcado
– Asegúrese de que el cable se mantiene tensado en todo
momento.Cable de remolcado o barra de remolque
La barra de remolque es más segura y menos peligrosa, con respecto a que
se produzcan daños en el vehículo. El cable de remolcado sólo se debe
utilizar, si no se dispone de una barra de remolque.
El cable de remolcado debe ser elástico, para que no se produzcan daños en
los vehículos. Utilice un cable de fibra sintética o de un material elástico
similar.
Fije el cable o la barra de remolque sólo en las argollas previstas para ello, o,
en su caso, en el dispositivo para remolque.
Modo de conducir
Para remolcar un vehículos se requiere cierta pericia y experiencia, sobre
todo si se utiliza el cable de remolcado. Ambos conductores deben conocer
s1ho.4.book Seite 278 Donnerstag, 19. Juli 2007 4:21 16

Situaciones diversas279
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

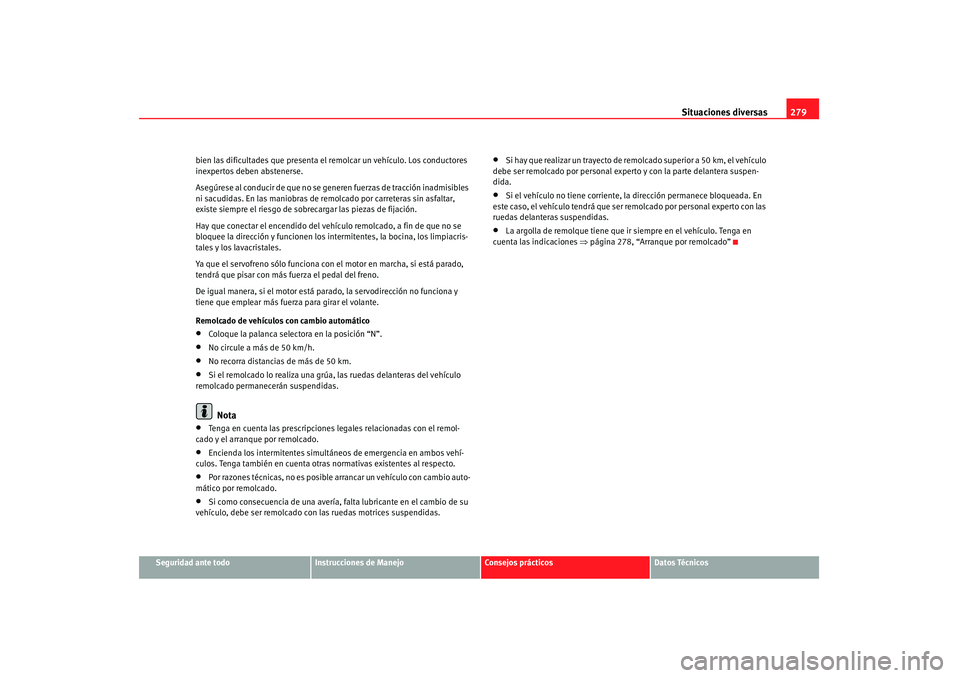

bien las dificultades que presenta el remolcar un vehículo. Los conductores
inexpertos deben abstenerse.
Asegúrese al conducir de que no se generen fuerzas de tracción inadmisibles
ni sacudidas. En las maniobras de re
molcado por carreteras sin asfaltar,
existe siempre el riesgo de sobrecargar las piezas de fijación.
Hay que conectar el encendido del vehículo remolcado, a fin de que no se
bloquee la dirección y funcionen los inte rmitentes, la bocina, los limpiacris-
tales y los lavacristales.
Ya que el servofreno sólo funciona con el motor en marcha, si está parado,
tendrá que pisar con más fuerza el pedal del freno.
De igual manera, si el motor está parado, la servodirección no funciona y
tiene que emplear más fuerza para girar el volante.
Remolcado de vehículos con cambio automático
•
Coloque la palanca selectora en la posición “N”.
•
No circule a más de 50 km/h.
•
No recorra distancias de más de 50 km.
•
Si el remolcado lo realiza una grúa, las ruedas delanteras del vehículo
remolcado permanecerán suspendidas.Nota
•
Tenga en cuenta las prescripciones legales relacionadas con el remol-
cado y el arranque por remolcado.
•
Encienda los intermitentes simultáneos de emergencia en ambos vehí-
culos. Tenga también en cuenta otras normativas existentes al respecto.
•
Por razones técnicas, no es posible arrancar un vehículo con cambio auto-
mático por remolcado.
•
Si como consecuencia de una avería, falta lubricante en el cambio de su
vehículo, debe ser remolcado con las ruedas motrices suspendidas.
•
Si hay que realizar un trayecto de remolcado superior a 50 km, el vehículo
debe ser remolcado por personal experto y con la parte delantera suspen-
dida.
•
Si el vehículo no tiene corriente, la dirección permanece bloqueada. En
este caso, el vehículo tendrá que ser remolcado por personal experto con las
ruedas delanteras suspendidas.
•
La argolla de remolque tiene que ir siempre en el vehículo. Tenga en
cuenta las indicaciones ⇒página 278, “Arranque por remolcado”
s1ho.4.book Seite 279 Donnerstag, 19. Juli 2007 4:21 16

Situaciones diversas281
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

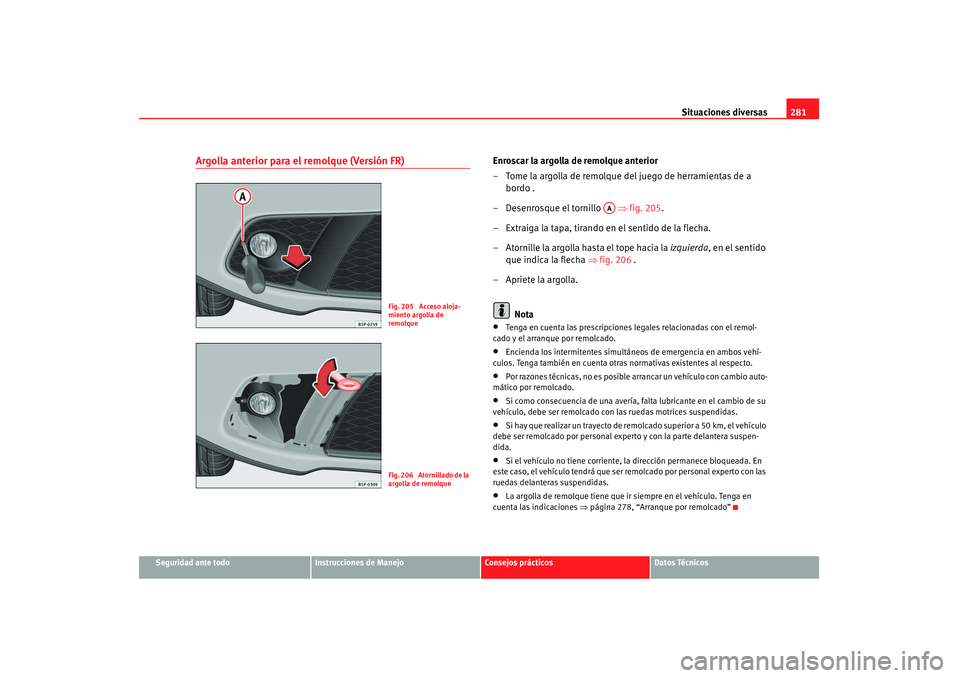

Argolla anterior para el remolque (Versión FR)
Enroscar la argolla de remolque anterior
– Tome la argolla de remolque del juego de herramientas de a
bordo .
– Desenrosque el tornillo ⇒fig. 205 .
– Extraiga la tapa, tirando en el sentido de la flecha.
– Atornille la argolla hasta el tope hacia la izquierda, en el sentido
que indica la flecha ⇒fig. 206 .
– Apriete la argolla.
Nota•
Tenga en cuenta las prescripciones legales relacionadas con el remol-
cado y el arranque por remolcado.
•
Encienda los intermitentes simultáneos de emergencia en ambos vehí-
culos. Tenga también en cuenta otras no rmativas existentes al respecto.
•
Por razones técnicas, no es posible arrancar un vehículo con cambio auto-
mático por remolcado.
•
Si como consecuencia de una avería, falta lubricante en el cambio de su
vehículo, debe ser remolcado con las ruedas motrices suspendidas.
•
Si hay que realizar un trayecto de remolcado superior a 50 km, el vehículo
debe ser remolcado por personal experto y con la parte delantera suspen-
dida.
•
Si el vehículo no tiene corriente, la dirección permanece bloqueada. En
este caso, el vehículo tendrá que ser remolcado por personal experto con las
ruedas delanteras suspendidas.
•
La argolla de remolque tiene que ir siempre en el vehículo. Tenga en
cuenta las indicaciones ⇒página 278, “Arranque por remolcado”
Fig. 205 Acceso aloja-
miento argolla de
remolqueFig. 206 Atornillado de la
argolla de remolque
AA
s1ho.4.book Seite 281 Donnerstag, 19. Juli 2007 4:21 16

Situaciones diversas

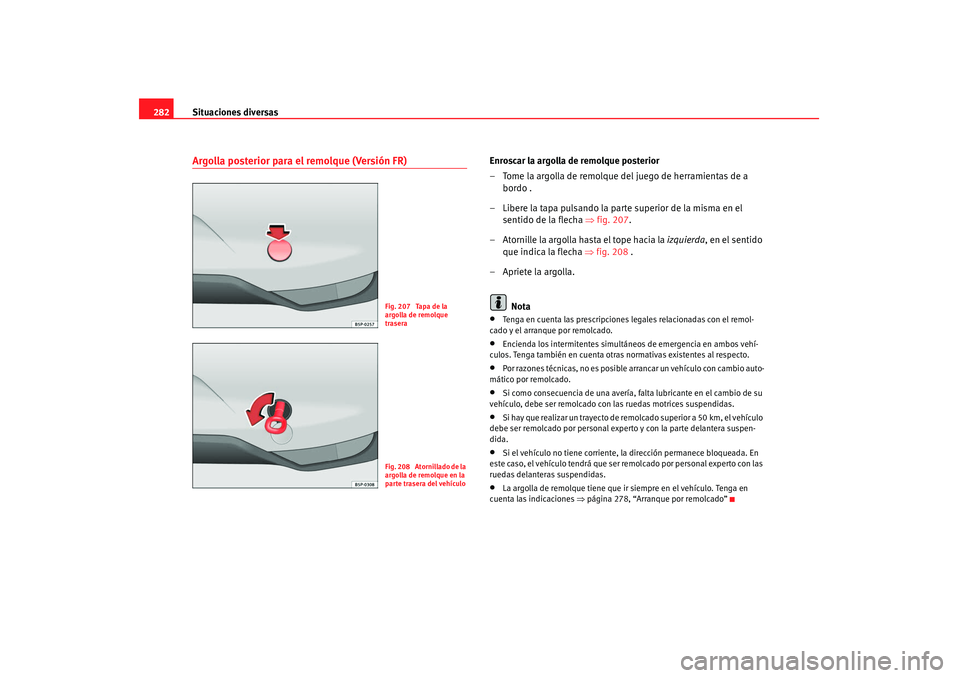

282Argolla posterior para el remolque (Versión FR)
Enroscar la argolla de remolque posterior
– Tome la argolla de remolque del juego de herramientas de a
bordo .
– Libere la tapa pulsando la parte superior de la misma en el sentido de la flecha ⇒fig. 207.
– Atornille la argolla hasta el tope hacia la izquierda, en el sentido
que indica la flecha ⇒fig. 208 .
– Apriete la argolla.
Nota•
Tenga en cuenta las prescripciones legales relacionadas con el remol-
cado y el arranque por remolcado.
•
Encienda los intermitentes simultáneos de emergencia en ambos vehí-
culos. Tenga también en cuenta otras normativas existentes al respecto.
•
Por razones técnicas, no es posible arrancar un vehículo con cambio auto-
mático por remolcado.
•
Si como consecuencia de una avería, falta lubricante en el cambio de su
vehículo, debe ser remolcado con las ruedas motrices suspendidas.
•
Si hay que realizar un trayecto de re molcado superior a 50 km, el vehículo
debe ser remolcado por personal experto y con la parte delantera suspen-
dida.
•
Si el vehículo no tiene corriente, la dirección permanece bloqueada. En
este caso, el vehículo tendrá que ser re molcado por personal experto con las
ruedas delanteras suspendidas.
•
La argolla de remolque tiene que ir siempre en el vehículo. Tenga en
cuenta las indicaciones ⇒página 278, “Arranque por remolcado”
Fig. 207 Tapa de la
argolla de remolque
traseraFig. 208 Atornillado de la
argolla de remolque en la
parte trasera del vehículo
s1ho.4.book Seite 282 Donnerstag, 19. Juli 2007 4:21 16

Descripción de los datos283
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

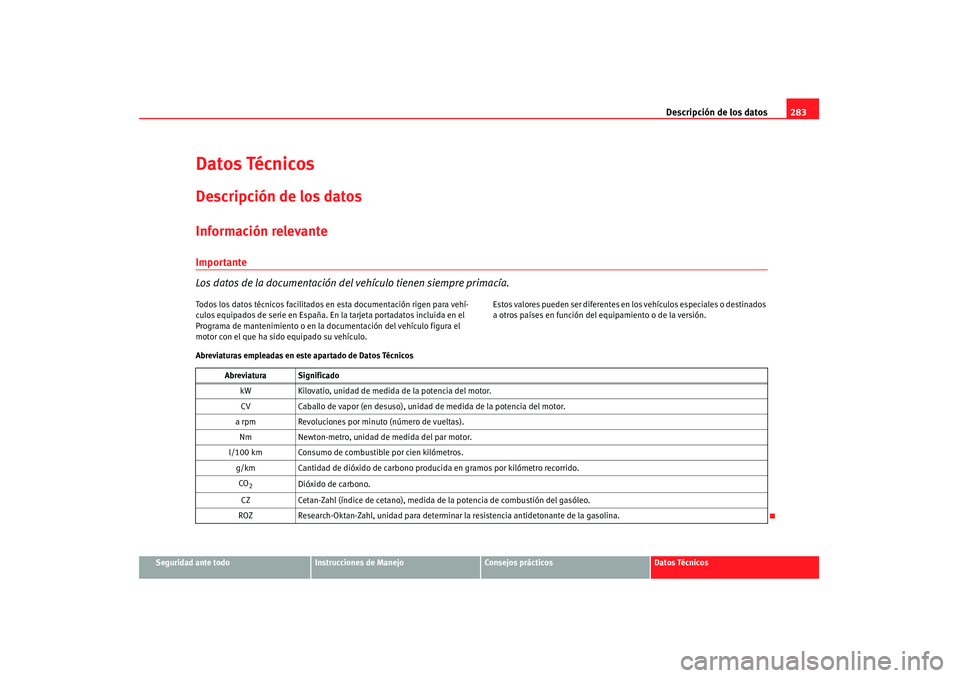

Datos TécnicosDescripción de los datosInformación relevanteImportante
Los datos de la documentación del vehículo tienen siempre primacía.Todos los datos técnicos facilitados en esta documentación rigen para vehí-
culos equipados de serie en España. En la tarjeta portadatos incluida en el
Programa de mantenimiento o en la documentación del vehículo figura el
motor con el que ha sido equipado su vehículo. Estos valores pueden ser d
iferentes en los vehículos especiales o destinados
a otros países en función del equipamiento o de la versión.
Abreviaturas empleadas en este apartado de Datos Técnicos Abreviatura SignificadokW Kilovatio, unidad de medida de la potencia del motor.
CV Caballo de vapor (en desuso), unidad de medida de la potencia del motor.
a rpm Revoluciones por minuto (número de vueltas). Nm Newton-metro, unidad de medida del par motor.
l/100 km Consumo de combustible por cien kilómetros. g/km Cantidad de dióxido de carbono producida en gramos por kilómetro recorrido.CO
2
Dióxido de carbono.
CZ Cetan-Zahl (índice de cetano), medida de la potencia de combustión del gasóleo.
ROZ Research-Oktan-Zahl, unidad para determinar la resistencia antidetonante de la gasolina.
s1ho.4.book Seite 283 Donnerstag, 19. Juli 2007 4:21 16
