2007 Seat Alhambra Manual del propietario (in Spanish)

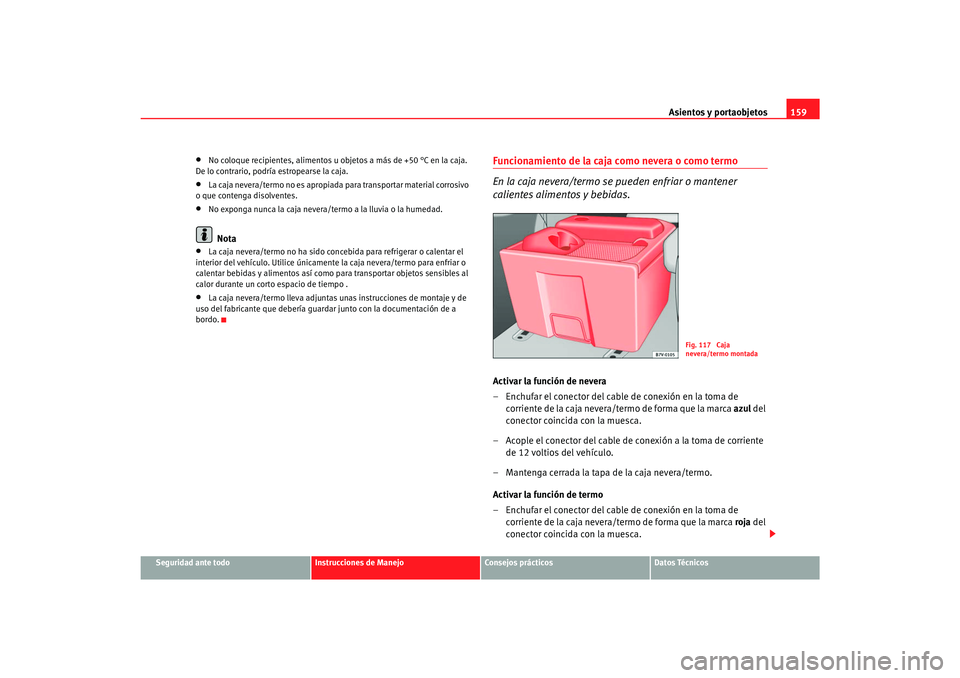

Asientos y portaobjetos159
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
No coloque recipientes, alimentos u objetos a más de +50 °C en la caja.
De lo contrario, podría estropearse la caja.
•
La caja nevera/termo no es apropiada para transportar material corrosivo
o que contenga disolventes.
•
No exponga nunca la caja nevera/termo a la lluvia o la humedad.Nota
•
La caja nevera/termo no ha sido concebida para refrigerar o calentar el
interior del vehículo. Util ice únicamente la caja nevera/termo para enfriar o
calentar bebidas y alimentos así como para transportar objetos sensibles al
calor durante un corto espacio de tiempo .
•
La caja nevera/termo lleva adjuntas unas instrucciones de montaje y de
uso del fabricante que debería guarda r junto con la documentación de a
bordo.
Funcionamiento de la caja como nevera o como termo
En la caja nevera/termo se pueden enfriar o mantener
calientes alimentos y bebidas.Activar la función de nevera
– Enchufar el conector del cable de conexión en la toma de corriente de la caja nevera/termo de forma que la marca azul del
conector coincida con la muesca.
– Acople el conector del cable de conexión a la toma de corriente de 12 voltios del vehículo.
– Mantenga cerrada la tapa de la caja nevera/termo.
Activar la función de termo
– Enchufar el conector del cable de conexión en la toma de corriente de la caja nevera/termo de forma que la marca roja del
conector coincida con la muesca.
Fig. 117 Caja
nevera/termo montada
s2ic.book Seite 159 Donnerst ag, 22. Februar 2007 4:42 16

Asientos y portaobjetos
160
– Acople el conector del cable de conexión a la toma de corriente de 12 voltios del vehículo.
– Mantenga cerrada la tapa de la caja nevera/termo.
Desconectar la caja nevera/termo
– Desenchufe la caja de la toma de corriente de 12 voltios.La temperatura interior de la caja nevera/termo depende de la temperatura
ambiente. La temperatura interior de la caja funcionando como nevera puede
llegar a ser como máximo 20 grados infe rior a la temperatura ambiente y,
funcionando como termo, 35 grados superior a dicha temperatura ⇒ en
“Indicaciones de seguridad relativas a la caja nevera/termo”, página 160.
Si cambia directamente de la función ne vera a la función termo o viceversa,
el interior de la caja tardará en proporción bastante tiempo en enfriarse o en
calentarse.
Fallos de funcionamiento
Si la caja nevera/termo no funciona, siga las siguientes recomendaciones:•
Compruebe si hay alimentación de co rriente y si el conector está bien
acoplado a la toma de corriente.
•
Compruebe si el cable está dañado.
•
Compruebe el fusible de las tomas de corriente de 12 voltios.
•
Deje funcionar el motor del vehículo, para que se cargue la batería.
Si estas medidas no dieran resultado, acuda a un taller especializado.
Indicaciones de seguridad relativas a la caja nevera/termo
¡ATENCIÓN!
•
Por motivos de seguridad, la tapa de la caja nevera/termo deberá ir
siempre cerrada y bloqueada durante la marcha. Además, la caja
nevera/termo tiene que ir bien en castrada en los anclajes correspon-
dientes del piso.
•
Si la temperatura ambiente es demasiado baja, la temperatura interior
de la caja podría descender por deba jo de los +2 grados y su contenido
podría congelarse. Las botellas u otros recipientes podrían explotar con el
consiguiente riesgo de provocar lesiones.
•
Por motivos de seguridad, la tapa de la caja nevera/termo no deberá
utilizarse como mesa durante la marcha.
•
Cierre siempre la tapa de la caja antes de que el vehículo se ponga en
marcha. Si la tapa permaneciera abierta, podría desprenderse al iniciarse
la marcha y provocar lesiones.
s2ic.book Seite 160 Donnerst ag, 22. Februar 2007 4:42 16

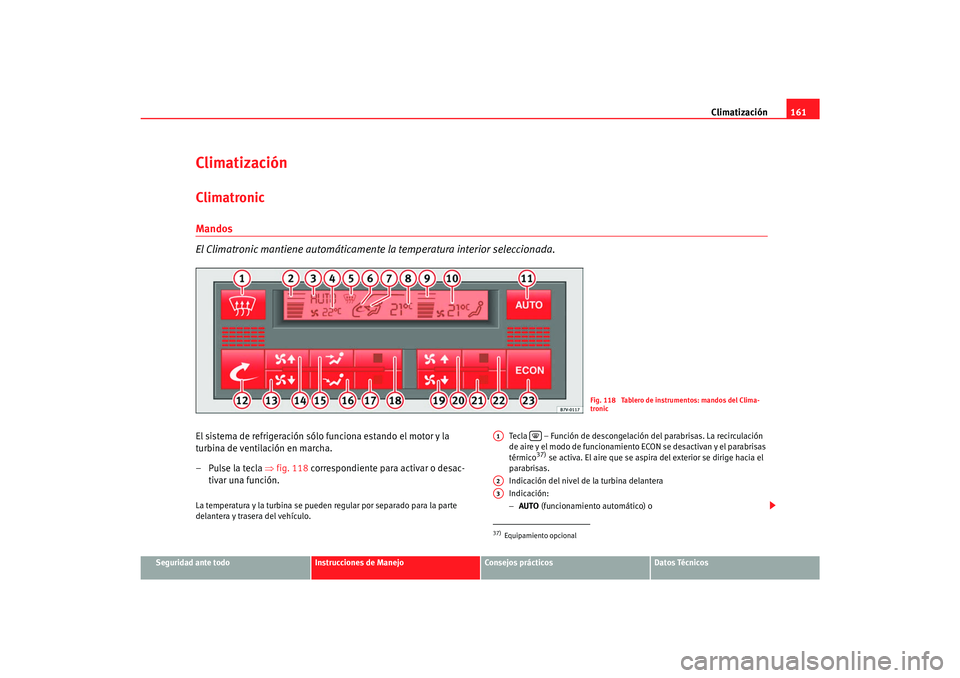

Climatización161
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
ClimatizaciónClimatronicMandos
El Climatronic mantiene automáticamente la temperatura interior seleccionada.El sistema de refrigeración sólo funciona estando el motor y la
turbina de ventilación en marcha.
–Pulse la tecla ⇒fig. 118 correspondiente para activar o desac-
tivar una función.La temperatura y la turbina se pueden regular por separado para la parte
delantera y trasera del vehículo. Tecla – Función de descongelación del parabrisas. La recirculación
de aire y el modo de funcionamiento ECON se desactivan y el parabrisas
térmico
37) se activa. El aire que se aspira del exterior se dirige hacia el
parabrisas.
Indicación del nivel de la turbina delantera
Indicación:
− AUTO (funcionamiento automático) o
Fig. 118 Tablero de instrumentos: mandos del Clima-
tronic
37)Equipamiento opcionalA1

A2A3
s2ic.book Seite 161 Donnerst ag, 22. Februar 2007 4:42 16

Climatización

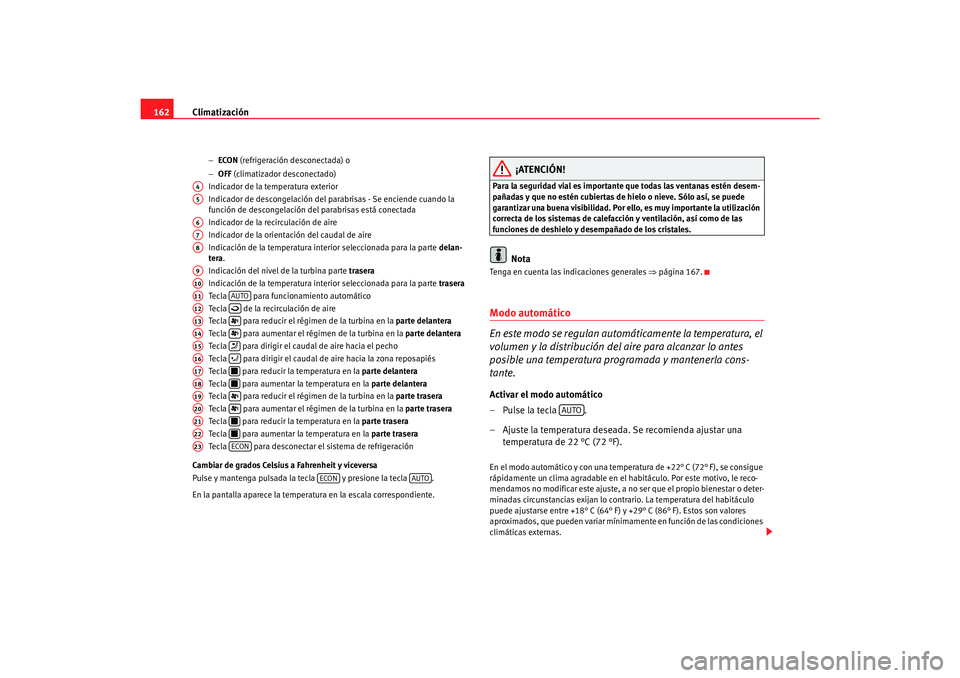

162
− ECON (refrigeración desconectada) o
− OFF (climatizador desconectado)
Indicador de la temperatura exterior
Indicador de descongelación del parabrisas - Se enciende cuando la
función de descongelación del parabrisas está conectada
Indicador de la recirculación de aire
Indicador de la orientación del caudal de aire
Indicación de la temperatura interior seleccionada para la parte delan-
tera .
Indicación del nivel de la turbina parte trasera
Indicación de la temperatura interior seleccionada para la parte trasera
Tecla para funcionamiento automático
Tecla de la recirculación de aire
Tecla para reducir el régimen de la turbina en la parte delantera
Tecla para aumentar el régimen de la turbina en la parte delantera
Tecla para dirigir el caudal de aire hacia el pecho
Tecla para dirigir el caudal de aire hacia la zona reposapiés
Tecla para reducir la temperatura en la parte delantera
Tecla para aumentar la temperatura en la parte delantera
Tecla para reducir el régimen de la turbina en la parte trasera
Tecla para aumentar el régimen de la turbina en la parte trasera
Tecla para reducir la temperatura en la parte trasera
Tecla para aumentar la temperatura en la parte trasera
Tecla para desconectar el sistema de refrigeración
Cambiar de grados Celsius a Fahrenheit y viceversa
Pulse y mantenga pulsada la tecla y presione la tecla .
En la pantalla aparece la temperatura en la escala correspondiente.
¡ATENCIÓN!
Para la seguridad vial es important e que todas las ventanas estén desem-
pañadas y que no estén cubiertas de hielo o nieve. Sólo así, se puede
garantizar una buena visibilidad. Por ello, es muy importante la utilización
correcta de los sistemas de calefacc ión y ventilación, así como de las
funciones de deshielo y desempañado de los cristales.
Nota
Tenga en cuenta las indicaciones generales ⇒página 167.Modo automático
En este modo se regulan automáticamente la temperatura, el
volumen y la distribución del aire para alcanzar lo antes
posible una temperatura programada y mantenerla cons-
tante.Activar el modo automático
–Pulse la tecla .
– Ajuste la temperatura deseada. Se recomienda ajustar una
temperatura de 22 °C (72 °F).En el modo automático y con una temper atura de +22° C (72° F), se consigue
rápidamente un clima agradable en el habitáculo. Por este motivo, le reco-
mendamos no modificar este ajuste, a no ser que el propio bienestar o deter-
minadas circunstancias exijan lo cont rario. La temperatura del habitáculo
puede ajustarse entre +18° C (64° F) y +29° C (86° F). Estos son valores
aproximados, que pueden variar mínimamente en función de las condiciones
climáticas externas.
A4A5A6A7A8A9A10A11
AUTO
A12

A13

A14

A15

A16

A17

A18

A19

A20

A21

A22

A23
ECON
ECON
AUTO
AUTO
s2ic.book Seite 162 Donnerst ag, 22. Februar 2007 4:42 16

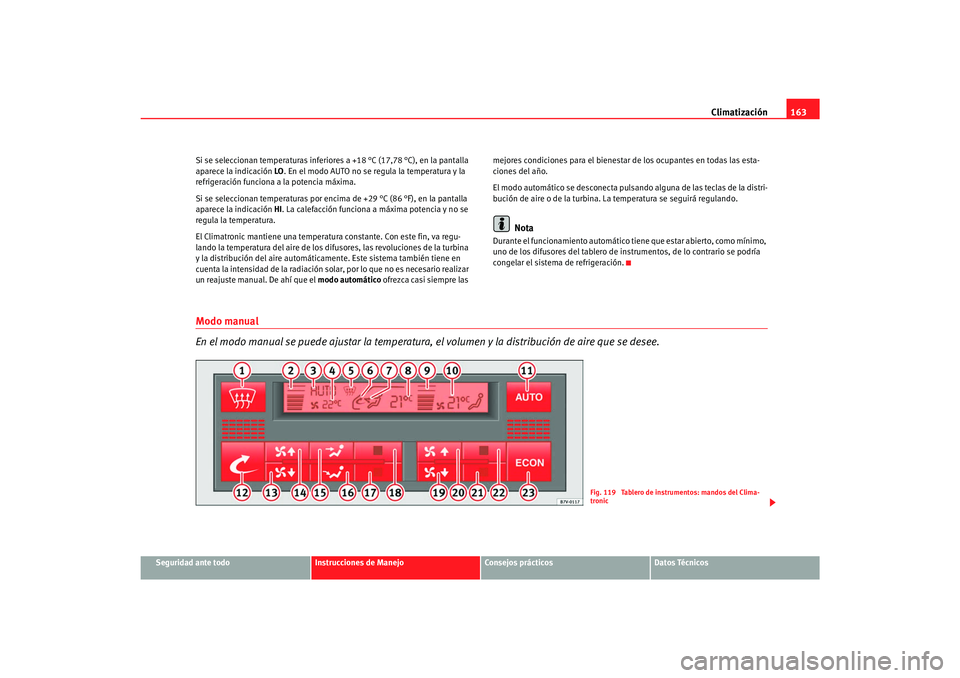

Climatización163
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Si se seleccionan temperaturas inferiores a +18 °C (17,78 °C), en la pantalla
aparece la indicación
LO. En el modo AUTO no se regula la temperatura y la
refrigeración funciona a la potencia máxima.
Si se seleccionan temperaturas por encima de +29 °C (86 °F), en la pantalla
aparece la indicación HI. La calefacción funciona a máxima potencia y no se
regula la temperatura.
El Climatronic mantiene una temperatura constante. Con este fin, va regu-
lando la temperatura del aire de los difusores, las revoluciones de la turbina
y la distribución del aire automáticamente. Este sistema también tiene en
cuenta la intensidad de la radiación solar, por lo que no es necesario realizar
un reajuste manual. De ahí que el modo automático ofrezca casi siempre las mejores condiciones para el bienestar de los ocupantes en todas las esta-
ciones del año.
El modo automático se desconecta pulsando alguna de las teclas de la distri-
bución de aire o de la turbina. La temperatura se seguirá regulando.
Nota
Durante el funcionamiento automático
tiene que estar abierto, como mínimo,
uno de los difusores del tablero de in strumentos, de lo contrario se podría
congelar el sistema de refrigeración.
Modo manual
En el modo manual se puede ajustar la temperatura, el volumen y la distribución de aire que se desee.
Fig. 119 Tablero de instrumentos: mandos del Clima-
tronic
s2ic.book Seite 163 Donnerst ag, 22. Februar 2007 4:42 16

Climatización

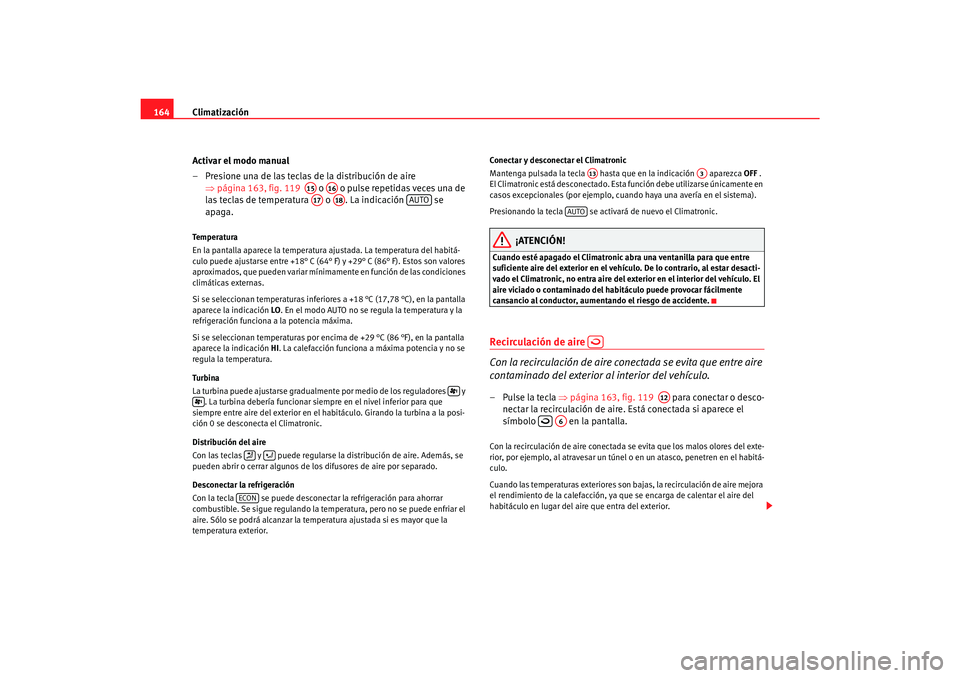

164
Activar el modo manual
– Presione una de las teclas de la distribución de aire ⇒página 163, fig. 119 o o pulse repetidas veces una de
las teclas de temperatura o . La indicación se
apaga.Temperatura
En la pantalla aparece la temperatura ajustada. La temperatura del habitá-
culo puede ajustarse entre +18° C (64° F) y +29° C (86° F). Estos son valores
aproximados, que pueden variar mínima mente en función de las condiciones
climáticas externas.
Si se seleccionan temperaturas inferiores a +18 °C (17,78 °C), en la pantalla
aparece la indicación LO . En el modo AUTO no se regula la temperatura y la
refrigeración funciona a la potencia máxima.
Si se seleccionan temperaturas por encima de +29 °C (86 °F), en la pantalla
aparece la indicación HI . La calefacción funciona a máxima potencia y no se
regula la temperatura.
Tu rbi na
La turbina puede ajustarse gradualmente por medio de los reguladores y . La turbina debería funcionar siempre en el nivel inferior para que
siempre entre aire del exterior en el habitáculo. Girando la turbina a la posi-
ción 0 se desconecta el Climatronic.
Distribución del aire
Con las teclas y puede regularse la distribución de aire. Además, se
pueden abrir o cerrar algunos de los difusores de aire por separado.
Desconectar la refrigeración
Con la tecla se puede desconectar la refrigeración para ahorrar
combustible. Se sigue regulando la temperatura, pero no se puede enfriar el
aire. Sólo se podrá alcanzar la temperatura ajustada si es mayor que la
temperatura exterior. Conectar y desconectar el Climatronic
Mantenga pulsada la tecla hasta que en la indicación aparezca
OFF .
El Climatronic está desconectado. Esta función debe utilizarse únicamente en
casos excepcionales (por ejemplo, cuando haya una avería en el sistema).
Presionando la tecla se activará de nuevo el Climatronic.
¡ATENCIÓN!
Cuando esté apagado el Climatronic abra una ventanilla para que entre
suficiente aire del exterior en el vehículo. De lo contrario, al estar desacti-
vado el Climatronic, no entra aire del exterior en el interior del vehículo. El
aire viciado o contaminado del habitáculo puede provocar fácilmente
cansancio al conductor, aumentando el riesgo de accidente.Recirculación de aire
Con la recirculación de aire conectada se evita que entre aire
contaminado del exterior al interior del vehículo.–Pulse la tecla ⇒ página 163, fig. 119 para conectar o desco-
nectar la recirculación de aire. Está conectada si aparece el
símbolo en la pantalla.Con la recirculación de aire conectada se evita que los malos olores del exte-
rior, por ejemplo, al atravesar un túnel o en un atasco, penetren en el habitá-
culo.
Cuando las temperaturas exteriores son ba jas, la recirculación de aire mejora
el rendimiento de la calefacción, ya que se encarga de calentar el aire del
habitáculo en lugar del aire que entra del exterior.
A15
A16
A17
A18
AUTO




ECON
A13
A3
AUTO

A12

A6
s2ic.book Seite 164 Donnerst ag, 22. Februar 2007 4:42 16

Climatización165
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Cuando la temperaturas exteriores son al
tas, la recirculación de aire mejora
el rendimiento de la refrigeración, ya que es el aire del habitáculo el que se
refresca y no el aire procedente del exterior.
¡ATENCIÓN!
No deje la recirculación de aire demasiado tiempo conectada. Con la recir-
culación de aire conectada no entra aire del exterior en el habitáculo.
Además, si el aire acondicionado está desconectado, los cristales pueden
empañarse rápidamente. El aire viciado o contaminado del habitáculo
puede provocar fácilmente cansancio, aumentando el riesgo de
accidente.
Climatronic para las plazas traserasAjustar la temperatura de las plazas traseras
–Con las teclas ⇒ fig. 120 y se selecciona la temperatura
que permanece ajustada hasta que se selecciona otra tempera-
tura Ajustar la temperatura de las plazas traseras
– Con las teclas y se puede aumentar o reducir el régimen
de la turbina, o lo que es lo mismo, el caudal de aire.
El Climatronic para las plazas traseras s ólo funciona en el modo de recircula-
ción de aire. No entra aire exterior.

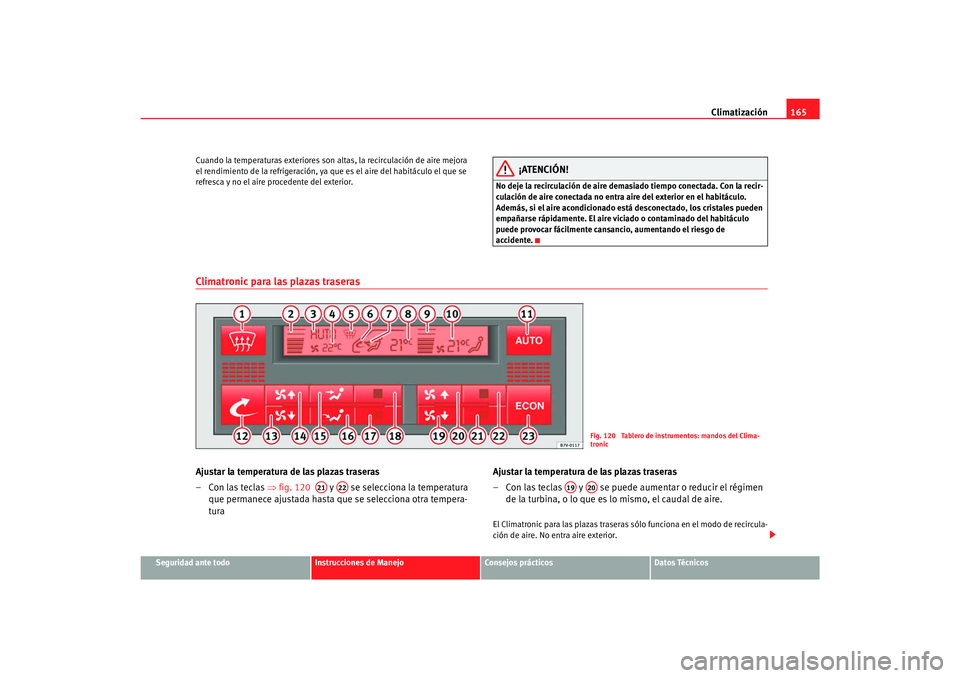

Fig. 120 Tablero de instrumentos: mandos del Clima-
tronic
A21
A22
A19
A20
s2ic.book Seite 165 Donnerst ag, 22. Februar 2007 4:42 16

Climatización
166El Climatronic puede disponer o no de un sistema de refrigeración adicional 38) para las plazas traseras.
Climatronic sin sistema de refrigeración para las plazas traseras
La temperatura ajustada para las plazas traseras sólo podrá rebasar la
temperatura de la parte delantera en 3 °C como máx. No se puede ajustar una
temperatura más baja.
Si el Climatronic detecta que hay que calentar las plazas traseras, activa el
intercambiador adicional de calor. El aire caliente sale por los difusores
situados en el suelo ⇒página 166.
Si el Climatronic detecta que hay que refrigerar el habitáculo, la entrada de
aire frío se produce sólo a través de los difusores situados en la parte delan-
tera ⇒página 166.
Climatronic con sistema de refrigeración para las plazas traseras
La temperatura ajustada para las plazas traseras sólo podrá ser, como
máximo, 3 °C más baja que la temperatura de la parte delantera.
Si el Climatronic detecta que hay que calentar las plazas traseras, activa el
intercambiador adicional de calor. El aire caliente sale por los difusores
situados en el suelo ⇒página 166.
Si el Climatronic detecta que hay que refrigerar el habitáculo, la entrada de
aire frío en la parte trasera se produce a través de los difusores situados en
el techo ⇒página 166.
Difusores en las plazas traseras
38)Equipamiento opcional

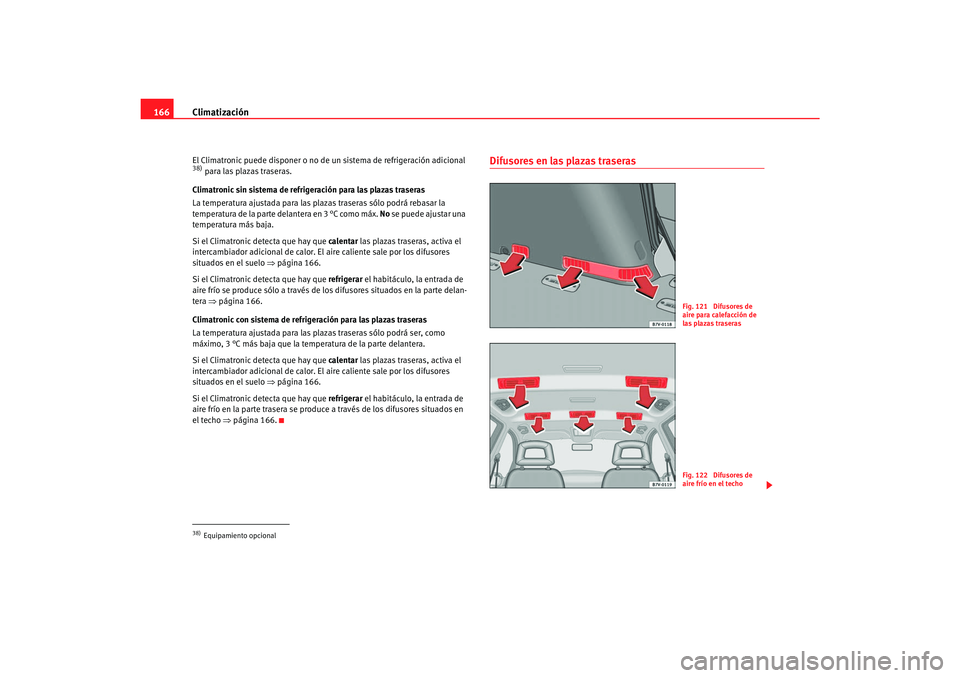

Fig. 121 Difusores de
aire para calefacción de
las plazas traserasFig. 122 Difusores de
aire frío en el techo
s2ic.book Seite 166 Donnerst ag, 22. Februar 2007 4:42 16
