2007 Peugeot Expert Tepee Manual del propietario (in Spanish)

฀3฀0฀3฀0
฀4฀0฀4฀0 ฀3฀0
฀2฀0
฀1฀5
฀1฀5
฀1฀0 ฀1฀0 ฀1฀0฀1฀0 ฀1฀1
฀1 ฀2
฀3 ฀4 ฀5 ฀6 ฀7 ฀8
฀1฀2
฀2 ฀1 ฀1฀3 ฀1฀4฀1฀0
฀1฀0
162

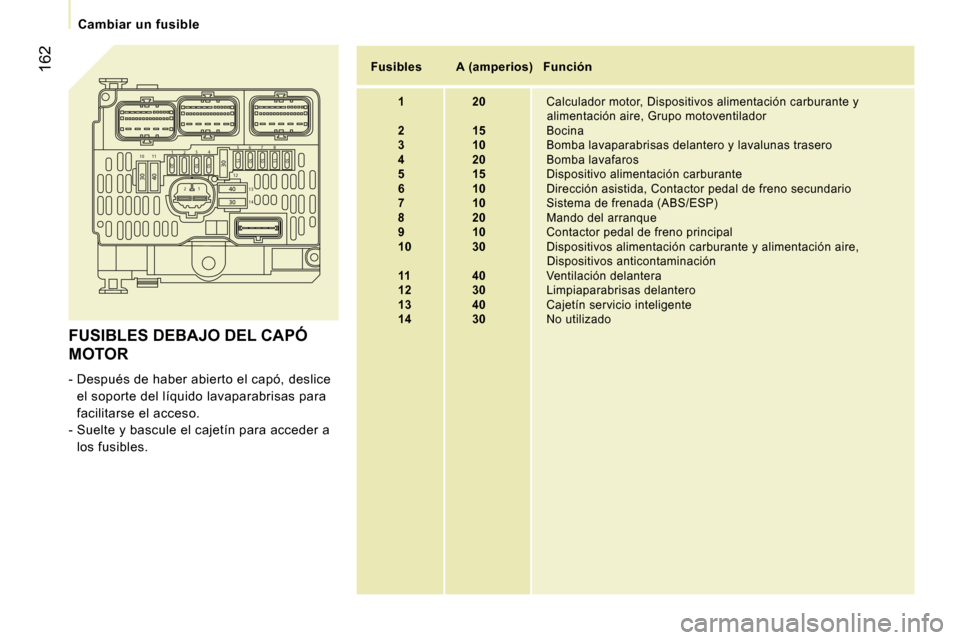

FUSIBLES DEBAJO DEL CAPÓ
MOTOR
- Después de haber abierto el capó, deslice
el soporte del líquido lavaparabrisas para
facilitarse el acceso.
- Suelte y bascule el cajetín para acceder a los fusibles.
Fusibles A (amperios) Función
1 20 Calculador motor, Dispositivos alimentación carbu rante y
alimentación aire, Grupo motoventilador
2 15 Bocina
3 10 Bomba lavaparabrisas delantero y lavalunas trasero
4 20 Bomba lavafaros
5 15 Dispositivo alimentación carburante
6 10 Dirección asistida, Contactor pedal de freno secun dario
7 10 Sistema de frenada (ABS/ESP)
8 20 Mando del arranque
9 10 Contactor pedal de freno principal
10 30 Dispositivos alimentación carburante y alimentaci ón aire,
Dispositivos anticontaminación
11 40 Ventilación delantera
12 30 Limpiaparabrisas delantero
13 40 Cajetín servicio inteligente
14 30 No utilizado
Cambiar un fusible

163
8

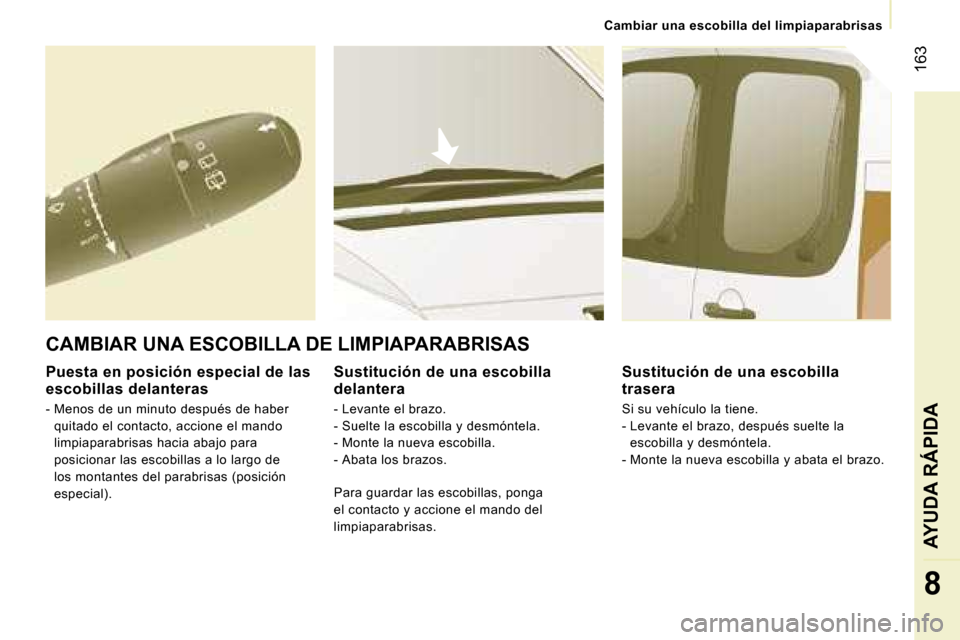

Cambiar una escobilla del limpiaparabrisas
Puesta en posición especial de las
escobillas delanteras
- Menos de un minuto después de haber quitado el contacto, accione el mando
limpiaparabrisas hacia abajo para
posicionar las escobillas a lo largo de
los montantes del parabrisas (posición
especial).
Sustitución de una escobilla
delantera
- Levante el brazo.
- Suelte la escobilla y desmóntela.
- Monte la nueva escobilla.
- Abata los brazos.
Para guardar las escobillas, ponga
el contacto y accione el mando del
limpiaparabrisas.
Sustitución de una escobilla
trasera
Si su vehículo la tiene.
- Levante el brazo, después suelte la
escobilla y desmóntela.
- Monte la nueva escobilla y abata el brazo.
CAMBIAR UNA ESCOBILLA DE LIMPIAPARABRISAS
AYUDA RÁPIDA

164

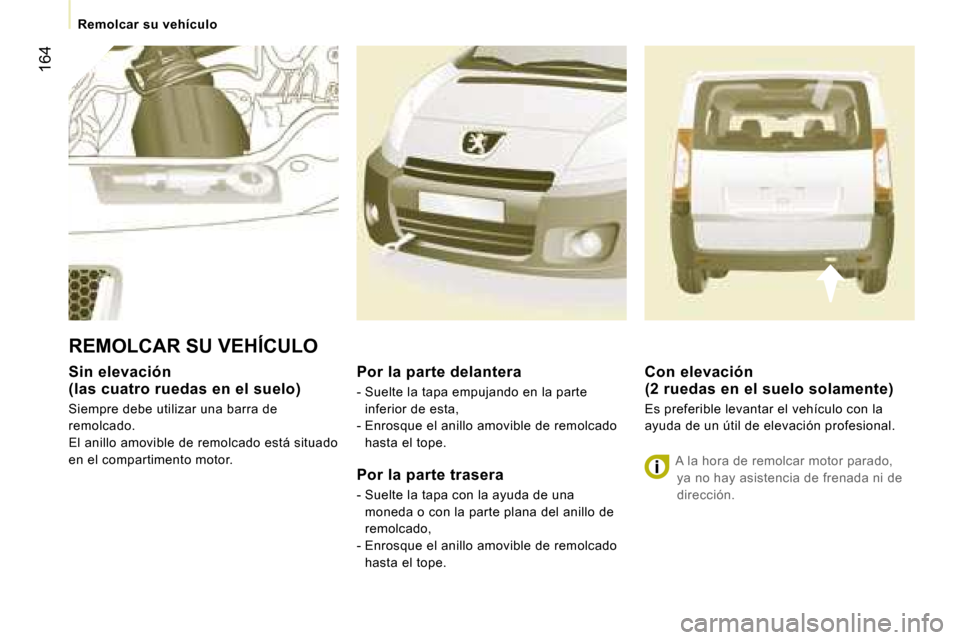

Remolcar su vehículo
Sin elevación
(las cuatro ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.
El anillo amovible de remolcado está situado
en el compartimento motor. Por la parte delantera
- Suelte la tapa empujando en la parte
inferior de esta,
- Enrosque el anillo amovible de remolcado
hasta el tope.
Por la parte trasera - Suelte la tapa con la ayuda de una
moneda o con la parte plana del anillo de
remolcado,
- Enrosque el anillo amovible de remolcado hasta el tope.
REMOLCAR SU VEHÍCULO
Con elevación
(2 ruedas en el suelo solamente)
Es preferible levantar el vehículo con la
ayuda de un útil de elevación profesional.
A la hora de remolcar motor parado, ya no hay asistencia de frenada ni de
dirección.

165
9
Medio Ambiente
MEDIO AMBIENTE
Con usted, PEUGEOT actúa para la
protección del medio ambiente.
Le invitamos que consulte en la página
www.peugeot.com ,
el menú < Tradition & Innovation >,
el capítulo < Environnement > y más
concretamente consulte el apartado de
l’ < Opération Carbone >.
el menú < Tradition & Innovation >,
el capítulo < Environment > y más
concretamente consulte el apartado de
< Visit the nursery of the Fazenda >. Los motores propios PEUGEOT Diesel HDi -
inyección directa diesel Common Rail - tienen
la característica de ofrecer un bajo consumo
y minimizar las emisiones de CO
2. Más allá
de esta contribución, estos motores aportan
un placer en una conducción particularmente
apreciada.
Como usuario, usted puede contribuir,
también, a proteger el medio ambiente
siguiendo ciertas reglas :
- adoptar un estilo de conducción preventivo, sin aceleraciones frecuentes y
brutales. Remítase en esta guía de utilización a los
consejos de "uso correcto", al arranque y a
la parada, al final del capítulo 2,
- respetar los vencimientos de los
mantenimientos, a efectuar en un Punto
de Servicio PEUGEOT, habilitado para
recoger las baterias y los líquidos usados,
- proscribir los aditivos en el aceite motor, para preservar la fiabilidad de los motores
y los dispositivos de antipolución.
CARACTERÍSTICAS TÉCNICAS

H
F
D
A
L
B
E C
F
D
166

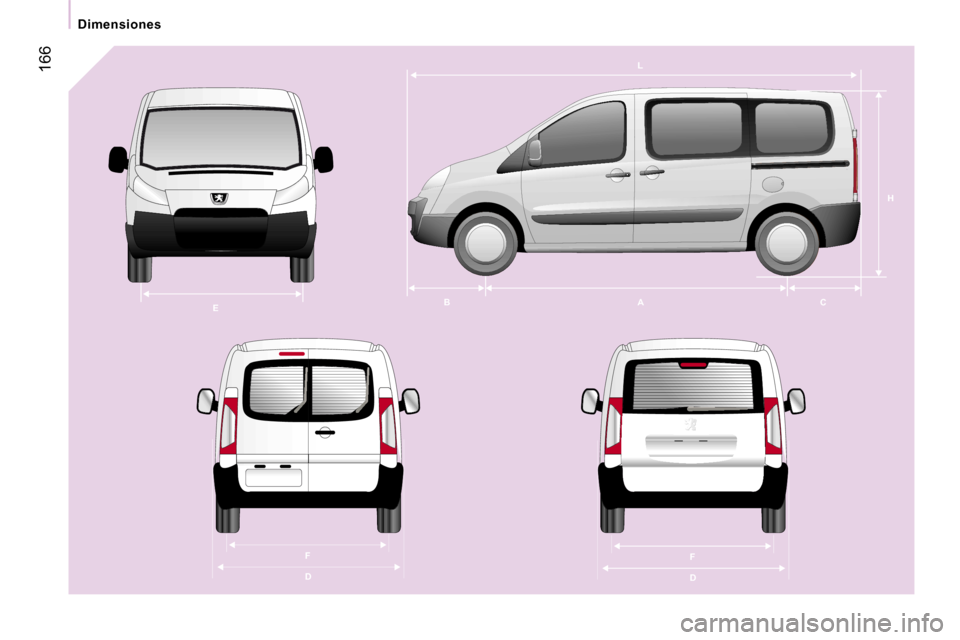

Dimensiones

167
9
Largo total4 805 5 135
H Altura total,
Suspensión neumática/metálica
A Distancia entre ejes 3 0003 122
B Saliente delantero desde el eje 975
C Saliente trasero desde el eje 8301 038
D Anchura total :
- en la chapa
1 870
- con varillas 1 895
- con retrovisores abatidos 1 986
- con retrovisores deplegados 2 194
E Anchura vía delantera 1 574
F Anchura vía trasera 1 574
Diámetro de separación entre las aceras (m) 12,18 12,59
H1
L1
L2

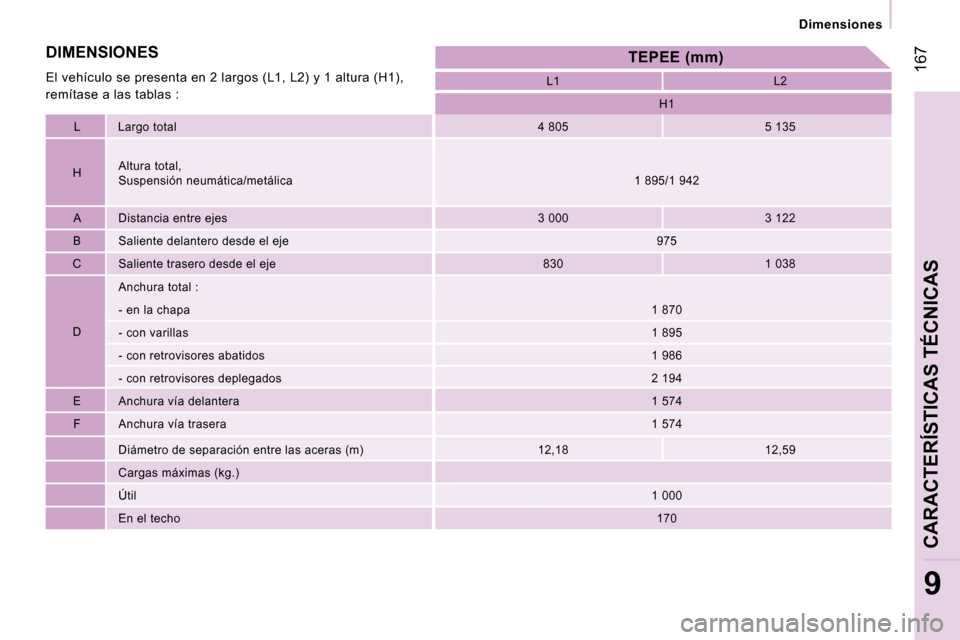

TEPEE (mm)DIMENSIONES
El vehículo se presenta en 2 largos (L1, L2) y 1 al tura (H1),
remítase a las tablas :
L
Cargas máximas (kg.)
Útil 1 000
En el techo 170
1 895/1 942
Dimensiones
CARACTERÍSTICAS TÉCNICAS

OO
NN
168
Altura útil de las puertas batientes 1 272
O Anchura útil de las puertas batientes 1 237H1
L1
L2

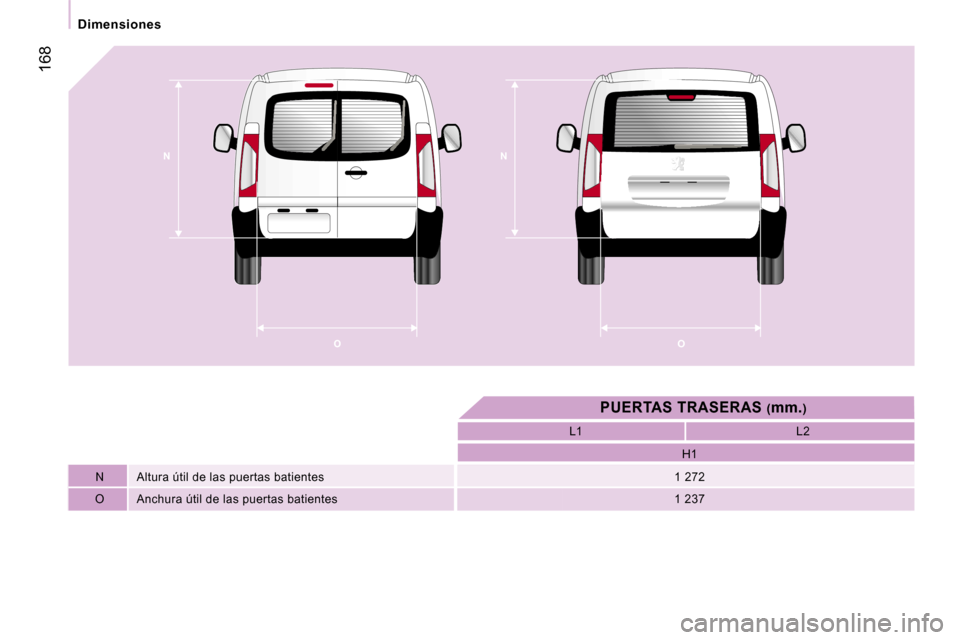

PUERTAS TRASERAS (mm.)
N
Dimensiones

P
Q
169
9
Altura 1 203
Q Anchura H1
L1
L2

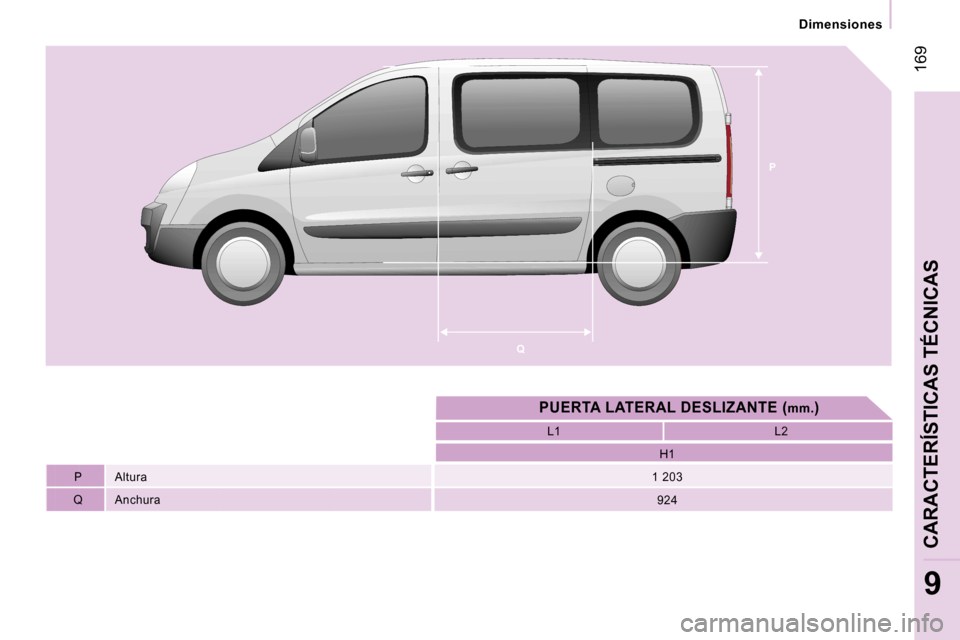

PUERTA LATERAL DESLIZANTE (mm.)
P
924
Dimensiones
CARACTERÍSTICAS TÉCNICAS
