2007 Peugeot 307 SW Brukerhåndbok (in Norwegian)

10
113

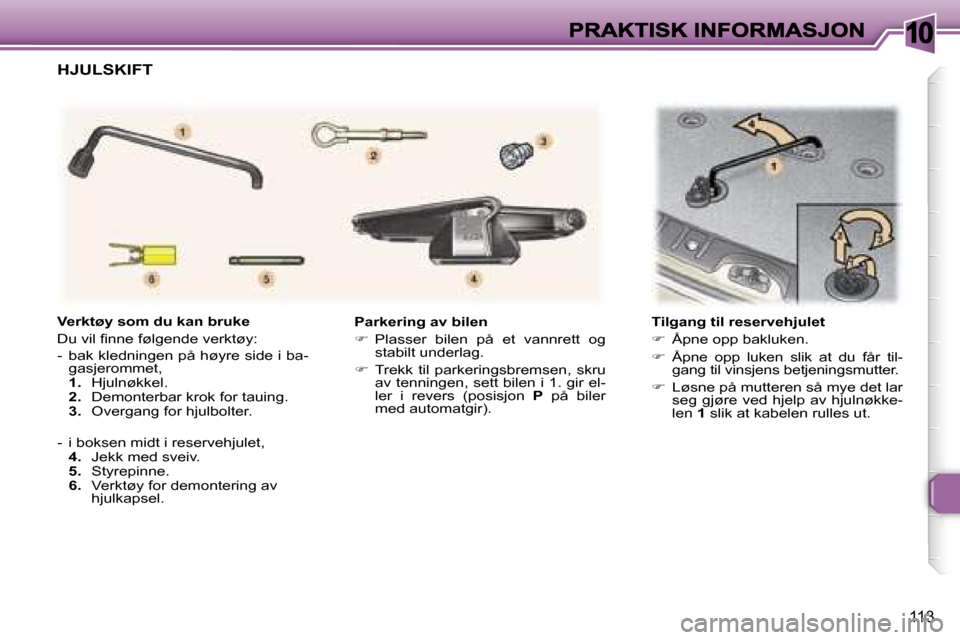

Parkering av bilen
 Plasser bilen på et vannrett og stabilt underlag.
 Trekk til parkeringsbremsen, skru av tenningen, sett bilen i 1. gir el-ler i revers (posisjon P på biler med automatgir).
Tilgang til reservehjulet
 Åpne opp bakluken.
 Åpne opp luken slik at du får til-gang til vinsjens betjeningsmutter.
 Løsne på mutteren så mye det lar seg gjøre ved hjelp av hjulnøkke-len 1 slik at kabelen rulles ut.
Verktøy som du kan bruke
Du vil finne følgende verktøy:
- bak kledningen på høyre side i ba-gasjerommet,1. Hjulnøkkel.2. Demonterbar krok for tauing.3. Overgang for hjulbolter.
- i boksen midt i reservehjulet,4. Jekk med sveiv.5. Styrepinne.6. Verktøy for demontering av hjulkapsel.
HJULSKIFT

10
114

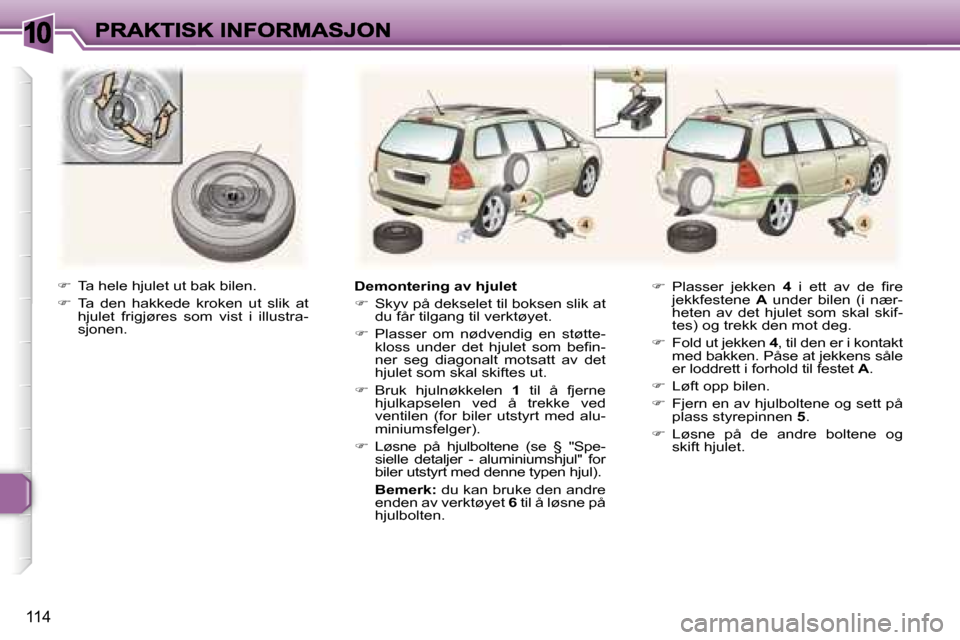

 Ta hele hjulet ut bak bilen.
 Ta den hakkede kroken ut slik at hjulet frigjøres som vist i illustra-sjonen.
Demontering av hjulet
 Skyv på dekselet til boksen slik at du får tilgang til verktøyet.
 Plasser om nødvendig en støtte-kloss under det hjulet som befin-ner seg diagonalt motsatt av det hjulet som skal skiftes ut.
 Bruk hjulnøkkelen 1 til å fjerne hjulkapselen ved å trekke ved ventilen (for biler utstyrt med alu-miniumsfelger).
 Løsne på hjulboltene (se § "Spe-sielle detaljer - aluminiumshjul" for biler utstyrt med denne typen hjul).
Bemerk: du kan bruke den andre enden av verktøyet 6 til å løsne på hjulbolten.
 Plasser jekken 4 i ett av de fire jekkfestene A under bilen (i nær-heten av det hjulet som skal skif-tes) og trekk den mot deg.
 Fold ut jekken 4, til den er i kontakt med bakken. Påse at jekkens såle er loddrett i forhold til festet A.
 Løft opp bilen.
 Fjern en av hjulboltene og sett på plass styrepinnen 5.
 Løsne på de andre boltene og skift hjulet.

10
115

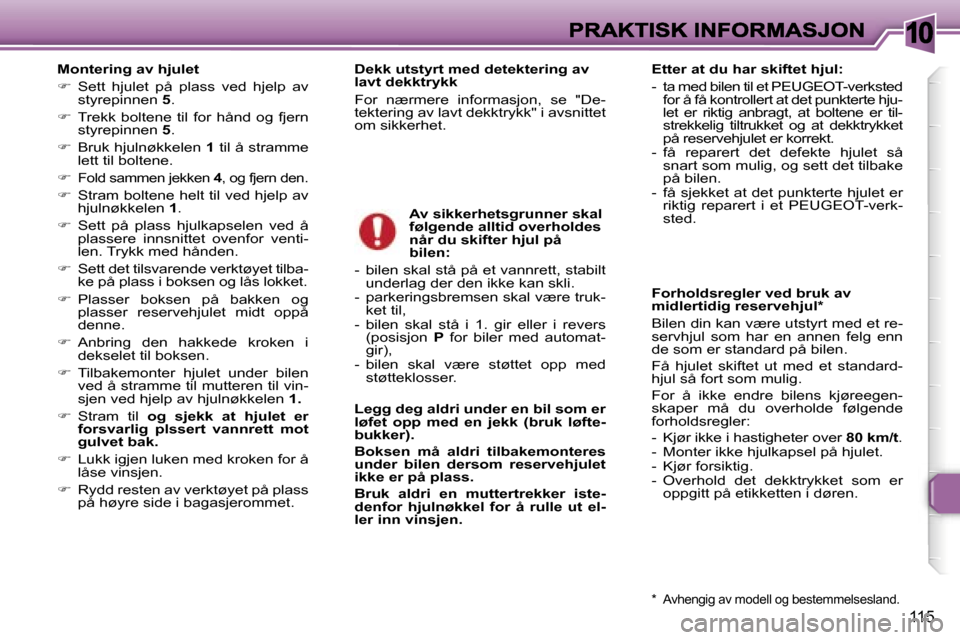

Montering av hjulet
 Sett hjulet på plass ved hjelp av styrepinnen 5.
 Trekk boltene til for hånd og fjern styrepinnen 5.
 Bruk hjulnøkkelen 1 til å stramme lett til boltene.
Fold sammen jekken 4, og fjern den.
 Stram boltene helt til ved hjelp av hjulnøkkelen 1.
 Sett på plass hjulkapselenved å plassere innsnittet ovenfor venti-len. Trykk med hånden.
 Sett det tilsvarende verktøyet tilba-ke på plass i boksen og lås lokket.
 Plasser boksen på bakken og plasser reservehjulet midt oppå denne.
 Anbring den hakkede kroken i dekselet til boksen.
 Tilbakemonter hjulet under bilen ved å stramme til mutteren til vin-sjen ved hjelp av hjulnøkkelen 1.
 Stram til og sjekk at hjulet er forsvarlig plssert vannrett mot gulvet bak.
 Lukk igjen luken med kroken for å låse vinsjen.
 Rydd resten av verktøyet på plass på høyre side i bagasjerommet.
Av sikkerhetsgrunner skal følgende alltid overholdes når du skifter hjul på bilen:
- bilen skal stå på et vannrett, stabilt underlag der den ikke kan skli.- parkeringsbremsen skal være truk-ket til,- bilen skal stå i 1. gir eller i revers (posisjon P for biler med automat-gir),- bilen skal være støttet opp med støtteklosser.
Legg deg aldri under en bil som er løfet opp med en jekk (bruk løfte-bukker).
Boksen må aldri tilbakemonteres under bilen dersom reservehjulet ikke er på plass.
Bruk aldri en muttertrekker iste-denfor hjulnøkkel for å rulle ut el-ler inn vinsjen.
Forholdsregler ved bruk av midlertidig reservehjul*
Bilen din kan være utstyrt med et re-servhjul som har en annen felg enn de som er standard på bilen.
Få hjulet skiftet ut med et standard-hjul så fort som mulig.
For å ikke endre bilens kjøreegen-skaper må du overholde følgende forholdsregler:
- Kjør ikke i hastigheter over 80 km/t.- Monter ikke hjulkapsel på hjulet.- Kjør forsiktig.- Overhold det dekktrykket som er oppgitt på etikketten i døren.
* Avhengig av modell og bestemmelsesland.
Etter at du har skiftet hjul:
- ta med bilen til et PEUGEOT-verksted for å få kontrollert at det punkterte hju-let er riktig anbragt, at boltene er til-strekkelig tiltrukket og at dekktrykket på reservehjulet er korrekt.- få reparert det defekte hjulet så snart som mulig, og sett det tilbake på bilen.- få sjekket at det punkterte hjulet er riktig reparert i et PEUGEOT-verk-sted.
Dekk utstyrt med detektering av lavt dekktrykk
For nærmere informasjon, se "De-tektering av lavt dekktrykk" i avsnittet om sikkerhet.

10
116

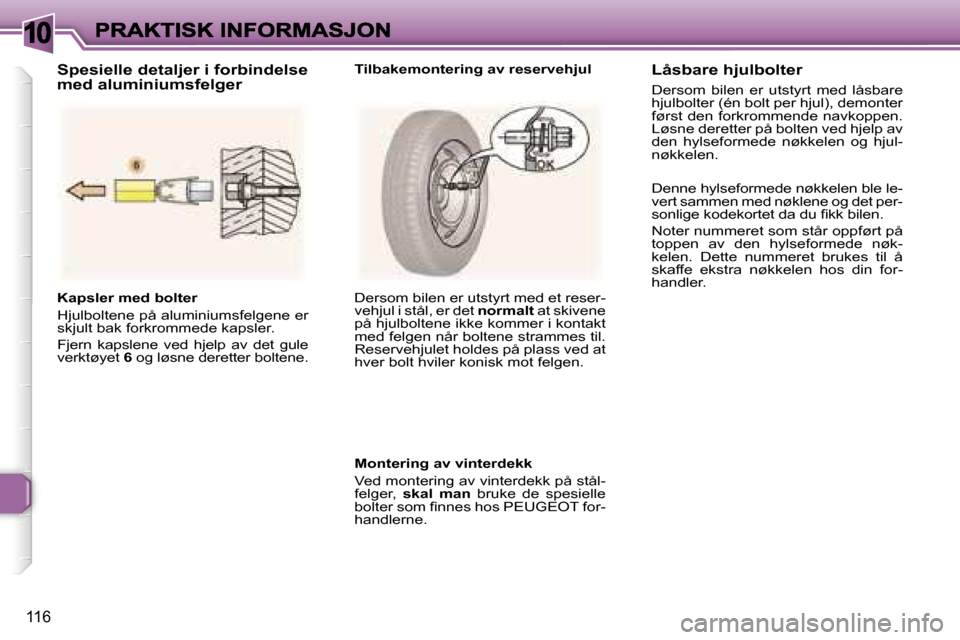

Kapsler med bolter
Hjulboltene på aluminiumsfelgene er skjult bak forkrommede kapsler.
Fjern kapslene ved hjelp av det gule verktøyet 6 og løsne deretter boltene.
Dersom bilen er utstyrt med et reser-vehjul i stål, er det normalt at skivene på hjulboltene ikke kommer i kontakt med felgen når boltene strammes til. Reservehjulet holdes på plass ved at hver bolt hviler konisk mot felgen.
Montering av vinterdekk
Ved montering av vinterdekk på stål-felger, skal man bruke de spesielle bolter som finnes hos PEUGEOT for-handlerne.
Spesielle detaljer i forbindelse med aluminiumsfelgerTilbakemontering av reservehjulLåsbare hjulbolter
Dersom bilen er utstyrt med låsbare hjulbolter (én bolt per hjul), demonter først den forkrommende navkoppen. Løsne deretter på bolten ved hjelp av den hylseformede nøkkelen og hjul-nøkkelen.
Denne hylseformede nøkkelen ble le-vert sammen med nøklene og det per-sonlige kodekortet da du fikk bilen.
Noter nummeret som står oppført på toppen av den hylseformede nøk-kelen. Dette nummeret brukes til å skaffe ekstra nøkkelen hos din for-handler.

10
117

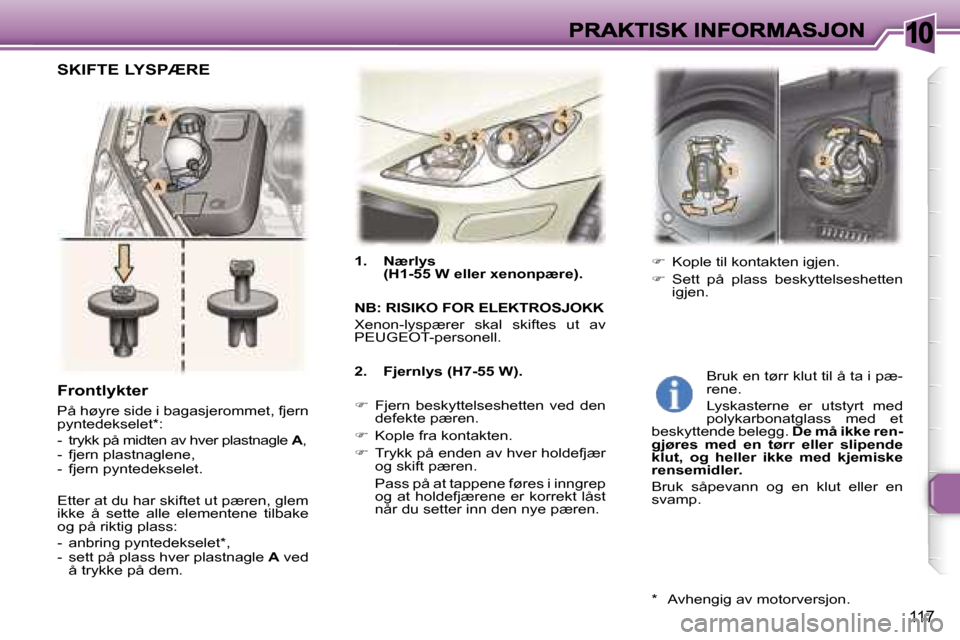

1. Nærlys(H1-55 W eller xenonpære).
NB: RISIKO FOR ELEKTROSJOKK
Xenon-lyspærer skal skiftes ut av PEUGEOT-personell.
2. Fjernlys (H7-55 W).
 Fjern beskyttelseshetten ved den defekte pæren.
 Kople fra kontakten.
 Trykk på enden av hver holdefjær og skift pæren.
Pass på at tappene føres i inngrep og at holdefjærene er korrekt låst når du setter inn den nye pæren.
 Kople til kontakten igjen.
 Sett på plass beskyttelseshetten igjen.
Frontlykter
På høyre side i bagasjerommet, fjern pyntedekselet*:
- trykk på midten av hver plastnagle A,- fjern plastnaglene,- fjern pyntedekselet.
Etter at du har skiftet ut pæren, glem ikke å sette alle elementene tilbake og på riktig plass:
- anbring pyntedekselet*,- sett på plass hver plastnagle A ved å trykke på dem.
Bruk en tørr klut til å ta i pæ-rene.
Lyskasterne er utstyrt med polykarbonatglass med et beskyttende belegg. De må ikke ren-gjøres med en tørr eller slipende klut, og heller ikke med kjemiske rensemidler.
Bruk såpevann og en klut eller en svamp.
SKIFTE LYSPÆRE
* Avhengig av motorversjon.

10
118
3. Parkeringslys (W 5 W).
 Fjern beskyttelseshetten ved den defekte pæren.
 Kople fra kontakten.
 Ta ut den defekte pæren og skift den.
4. Blinklys (PY 21 W gul).
 Drei pæreholderen en kvart om-dreining rundt og fjern den.
 Skift pæren.
Viktig: under visse klimaforhold (lave temperaturer, høy fuktighet) kan det oppstå dugg på innsiden av lykte-glassene. Dette er normalt. Dug-gen forsvinner noen minutter etter at lyktene har blitt tent.
5. Tåkelys (H11-55 W).
For å skifte ut disse lyspærene, ta kontakt med et PEUGEOT-verksted. Skyv lykten forover og fjern den.
 Ta ut pæren og skift den.
Denne typen lyspærer får du hos din PEUGEOT-forhandler.
Du gul-oransje pærene, som for eksempel brukes i blink-lys, skal skiftes ut med pærer med samme spesifikasjoner og samme farge.
Integrert sideblinklys.

10
119
1. Stopplys (P 21 W).
2. Parkeringslys (x 2) (R 5 W).
3. Blinklys (P 21 W).
4. Ryggelys (P 21 W),høyre side.
Tåkebaklys (P 21 W), venstre side.
Disse 6 pærene skiftes ved å demon-tere lyspæren:
 fjern kledningen på siden i baga-sjerommet slik at du får tilgang til lyset,
 fjern festemutteren til lyset på innsiden av bagsjerommet.
 fjern festemutteren til lyset på utsiden av bagasjerommet;
 ta ut lyset,
 kople fra ledningsnettet,
 fjern pæreholderen ved å trykke på tungestykkene A,
 skift pæren.
Bemerk: bruk eventuelt hjulnøkke-len for å fjerne mutterne.
Ved tilbakemontering, påse at pære-holderen og lyset blir korrekt plassert.
 Hekt forsiktig av den øverste kled-ningen på bakluken ved å klipse av på begge sider. Dette gjøres vinkelrett i forhold til monterings-retningen.
 Før en skrutrekker inn i de to hul-lene på utsiden B og trykk inn de to tungestykkene C.
 Skyv lyset utover mens du holder de to tungestykkene trykket inn.
 Frigjør lyset ved å trekke det ut og oppover.
 Skift pæren.
 Ved tilbakemontering, påse at tungestykkene blir riktig anbragt og at det øverste dekselet i baga-sjerommet er korrekt plassert.
Skiltlys (W 5 W)
 Før en liten skrutrekker inn i en av de utvendige hullene på den gjen-nomsiktige plastbeskytteren.
 Skyv den ut for å klipse den av.
 Fjern den gjennomsiktige plaste-beskytteren.
 Skift pæren.
Tredje stopplys:4 lyspærer W 5 W.Baklykter

10
120

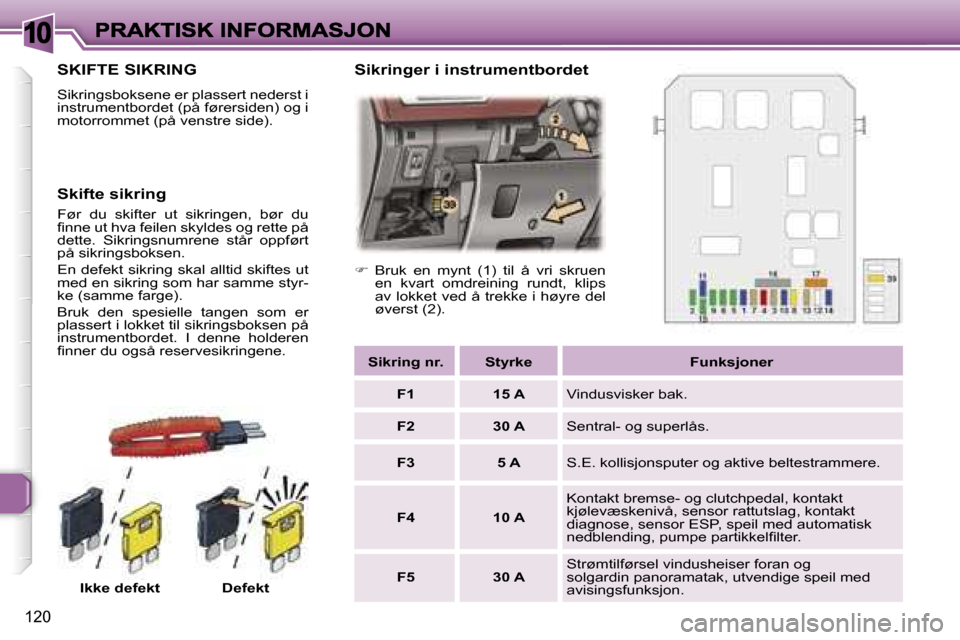

SKIFTE SIKRING
Sikringsboksene er plassert nederst i instrumentbordet (på førersiden) og i motorrommet (på venstre side).
Ikke defektDefekt
 Bruk en mynt (1) til å vri skruen en kvart omdreining rundt, klips av lokket ved å trekke i høyre del øverst (2).
Sikring nr.StyrkeFunksjoner
F115 AVindusvisker bak.
F230 ASentral- og superlås.
F35 AS.E. kollisjonsputer og aktive beltestrammere.
F410 A
Kontakt bremse- og clutchpedal, kontakt kjølevæskenivå, sensor rattutslag, kontakt diagnose, sensor ESP, speil med automatisk nedblending, pumpe partikkelfilter.
F530 AStrømtilførsel vindusheiser foran og solgardin panoramatak, utvendige speil med avisingsfunksjon.
Skifte sikring
Før du skifter ut sikringen, bør du finne ut hva feilen skyldes og rette på dette. Sikringsnumrene står oppført på sikringsboksen.
En defekt sikring skal alltid skiftes ut med en sikring som har samme styr-ke (samme farge).
Bruk den spesielle tangen som er plassert i lokket til sikringsboksen på instrumentbordet. I denne holderen finner du også reservesikringene.
Sikringer i instrumentbordet
