 Empurrar o repetidor para a frente e retirá-lo.
 Retirar o repetidor e substituí-lo.
Para o encontrar, contactar um Re-presentante Autorizado PEUGEOT.
As lâmpadas de cor âmbar tais como os indicadores de direcção, devem ser substi-tuídas por lâmpadas de idên-ticas características e cor.

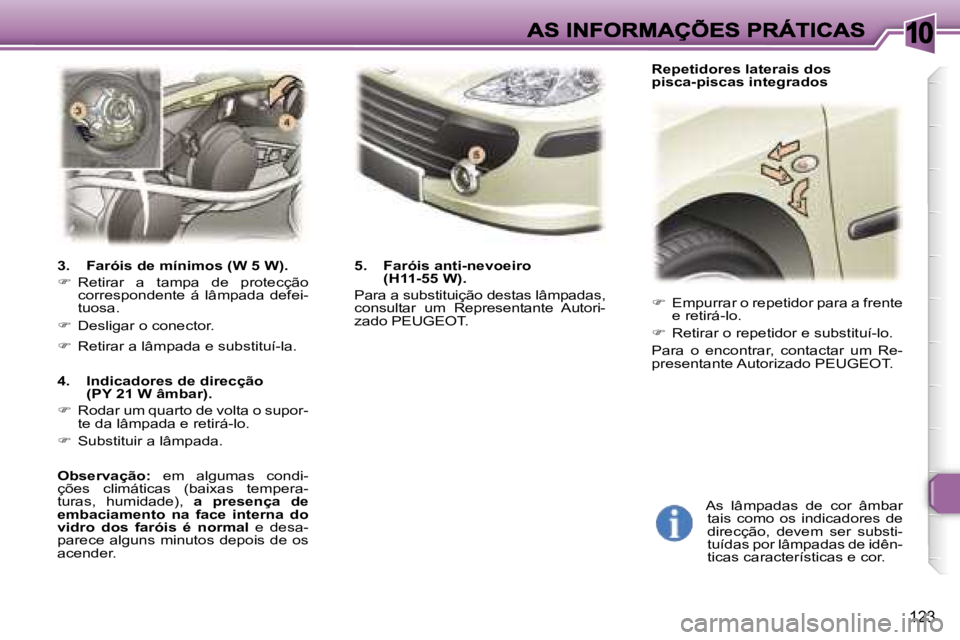

3. Faróis de mínimos (W 5 W).
 Retirar a tampa de protecção correspondente á lâmpada defei-tuosa.
 Desligar o conector.
 Retirar a lâmpada e substituí-la.
4. Indicadores de direcção(PY 21 W âmbar).
 Rodar um quarto de volta o supor-te da lâmpada e retirá-lo.
 Substituir a lâmpada.
Observação: em algumas condi-ções climáticas (baixas tempera-turas, humidade), a presença de embaciamento na face interna do vidro dos faróis é normal e desa-parece alguns minutos depois de os acender.
5. Faróis anti-nevoeiro(H11-55 W).
Para a substituição destas lâmpadas, consultar um Representante Autori-zado PEUGEOT.
Repetidores laterais dospisca-piscas integrados

10
124
1. Pisca-piscas (P 21 W).
2. Luzes de marcha atrás (P 21 W), lado direito.
Luz de nevoeiro (P 21 W), lado esquerdo.
3. Luzes de stop (P 21 W).
4. Mínimos (x 2) (R 5 W).
 Com uma chave tubular de 10 mm, desenroscar as 2 porcas de fixa-ção 1.
 Retirar o bloco de luzes empur-rando-o para o exterior.
 Carregar nas duas linguetas 2 e soltar o suporte de lâmpadas.
 Substituir a lâmpada defeituosa.
 Na montagem, confirmar que a junta de estanquecidade do bloco de luzes fica no seu devido lugar.
Estas 6 lâmpadas substituem-se pelo interior da mala:
 Afastar o forro da mala para para aceder ao porta-lâmpadas,
 Premir as duas linguetas e retirar o porta-lâmpadas,
 Substituir a lâmpada fundida.
Ao montar, confirmar que o tapete fica bem inserido sob a junta.

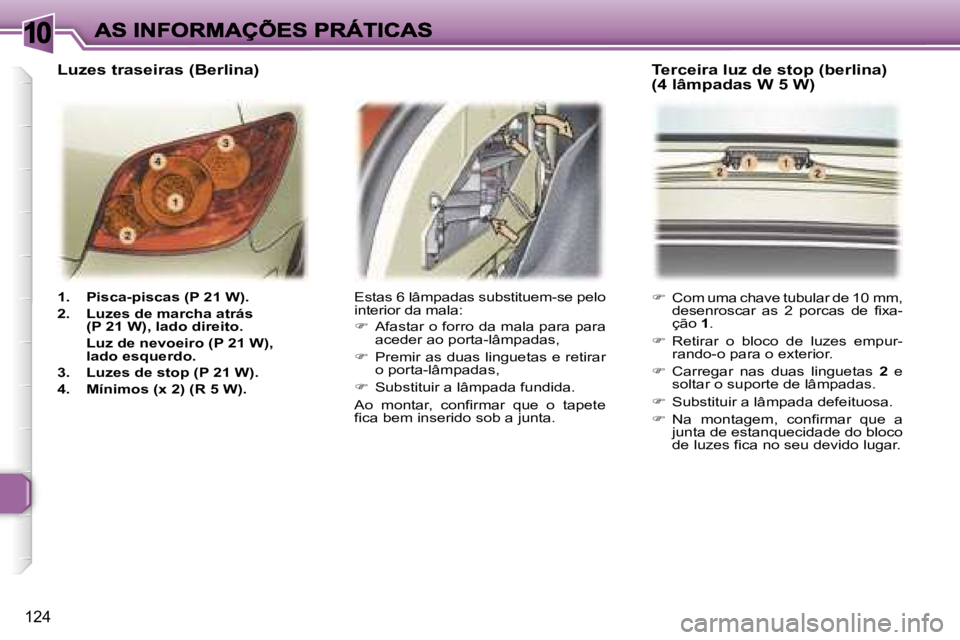

Luzes traseiras (Berlina)Terceira luz de stop (berlina) (4 lâmpadas W 5 W)

10
125
 Retirar com precaução a guarni-ção superior da tampa da mala, soltando as fixações de cada lado, perpendicularmente ao sentido de fixação.
 Inserir uma chave de fendas nos dois orifícios exteriores B para carregar as duas linguetas C.
 Empurrar a luz para o exterior, mantendo as linguetas premidas.
 Puxar a luz para o exterior, fazendo-o girar.
 Substituir a lâmpada defeituosa.
 Na montagem, confirmar que as linguetas ficam bem encaixadas e que a guarnição superior da tampa da malafica no seu devido lugar.
1 - Luzes de stop/mínimos (P 21 W)
2 - Mínimos (x 2) (R 5 W)
3 - Pisca-piscas (P 21 W)
4 - Luzes de marcha atrás (P 21 W), lado direito.
Luz de nevoeiro (P 21 W), lado esquerdo.
Estas 6 lâmpadas substituem-se reti-rando o farolim:
 retirar a guarnição lateral da mala correspondente para aceder à luz,
 retirar a porca de fixação do faro-lim no interior da mala,
 retirar a porca de fixação do faro-lim no exterior da mala,
 retirar o farolim,
 desenciaxar a cablagem,
 Premir a lingueta A e retirar o porta-lâmpadas,
 Substituir a lâmpada fundida.
Observação: utilizar, caso necessá-rio, a chave de rodas para retirar as porcas.
Ao montar, confirmar que o porta-lâmpadas e o farolim ficam no devido lugar.
Luzes da placa de matrícula (W 5 W)
 Inserir uma chave de parafusos num dos orifícios exteriores do transparente.
 Empurrar para o exterior para o libertar.
 Retirar o transparente.
 Substituir a lâmpada fundida.

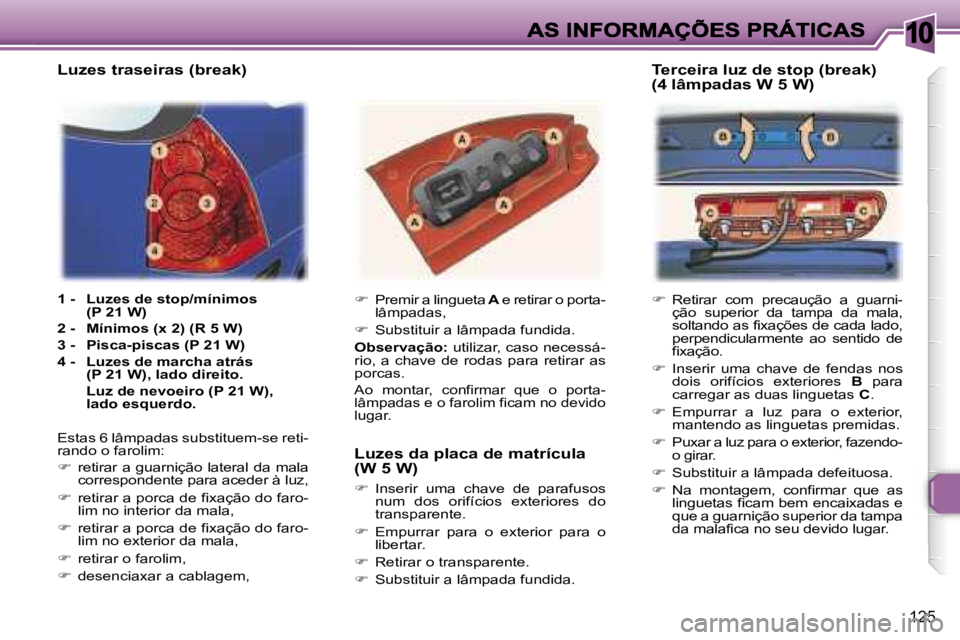

Luzes traseiras (break)Terceira luz de stop (break) (4lâmpadas W 5 W)

10
126

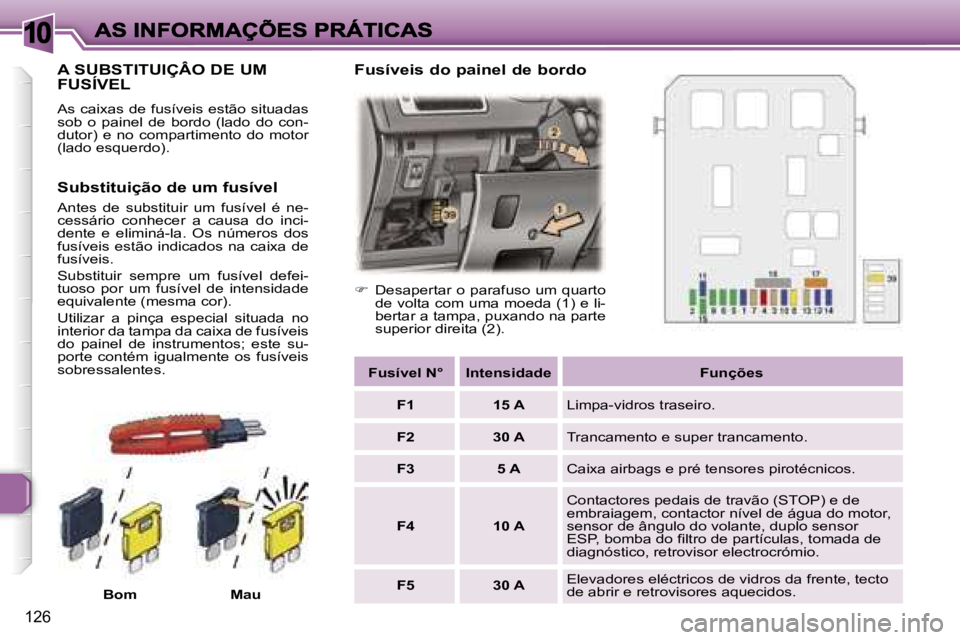

A SUBSTITUIÇÂO DE UM
FUSÍVEL
As caixas de fusíveis estão situadas sob o painel de bordo (lado do con-dutor)e no compartimento do motor (lado esquerdo).
Bom Mau
 Desapertar o parafuso um quarto de volta com uma moeda (1) e li-bertar a tampa, puxando na parte superior direita (2).
Fusível N°IntensidadeFunções
F115 ALimpa-vidros traseiro.
F230 ATrancamento e super trancamento.
F35 ACaixa airbags e pré tensores pirotécnicos.
F410 A
Contactores pedais de travão (STOP) e de embraiagem, contactor nível de água do motor, sensor de ângulo do volante, duplo sensor ESP, bomba do filtro de partículas, tomada de diagnóstico, retrovisor electrocrómio.
F530 AElevadores eléctricos de vidros da frente, tecto de abrir e retrovisores aquecidos.
Substituição de um fusível
Antes de substituir um fusível é ne-cessário conhecer a causa do inci-dente e eliminá-la. Os números dos fusíveis estão indicados na caixa de fusíveis.
Substituir sempre um fusível defei-tuoso por um fusível de intensidade equivalente (mesma cor).
Utilizar a pinça especial situada no interior da tampa da caixa de fusíveis do painel de instrumentos; este su-porte contém igualmente os fusíveis sobressalentes.
Fusíveis do painel de bordo

10
128

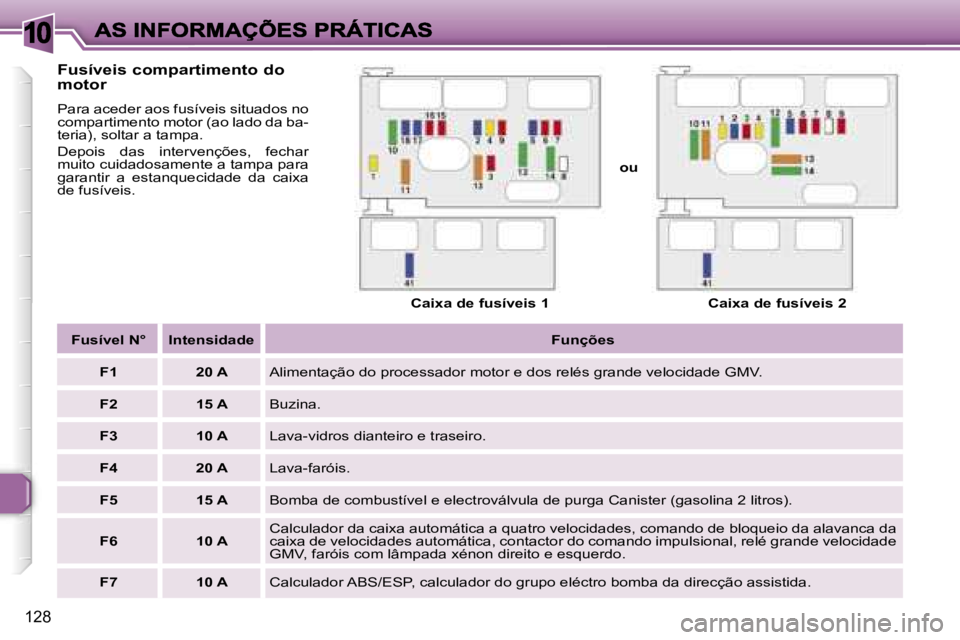

Fusíveis compartimento do
motor
Para aceder aos fusíveis situados no compartimento motor (ao lado da ba-teria), soltar a tampa.
Depois das intervenções, fechar muito cuidadosamente a tampa para garantir a estanquecidade da caixa de fusíveis.
Caixa de fusíveis 2
ou
Caixa de fusíveis 1
Fusível N°IntensidadeFunções
F120 AAlimentação do processador motor e dos relés grande velocidade GMV.
F215 ABuzina.
F310 ALava-vidros dianteiro e traseiro.
F420 ALava-faróis.
F515 ABomba de combustível e electroválvula de purga Canister (gasolina 2 litros).
F610 ACalculador da caixa automática a quatro velocidades, comando de bloqueio da alavanca da caixa de velocidades automática, contactor do comando impulsiona l, relé grande velocidade GMV, faróis com lâmpada xénon direito e esquerdo.
F710 ACalculador ABS/ESP, calculador do grupo eléctro bomba da direcção assi stida.

10
129
* Unicamente para a caixa de fusíveis 1.

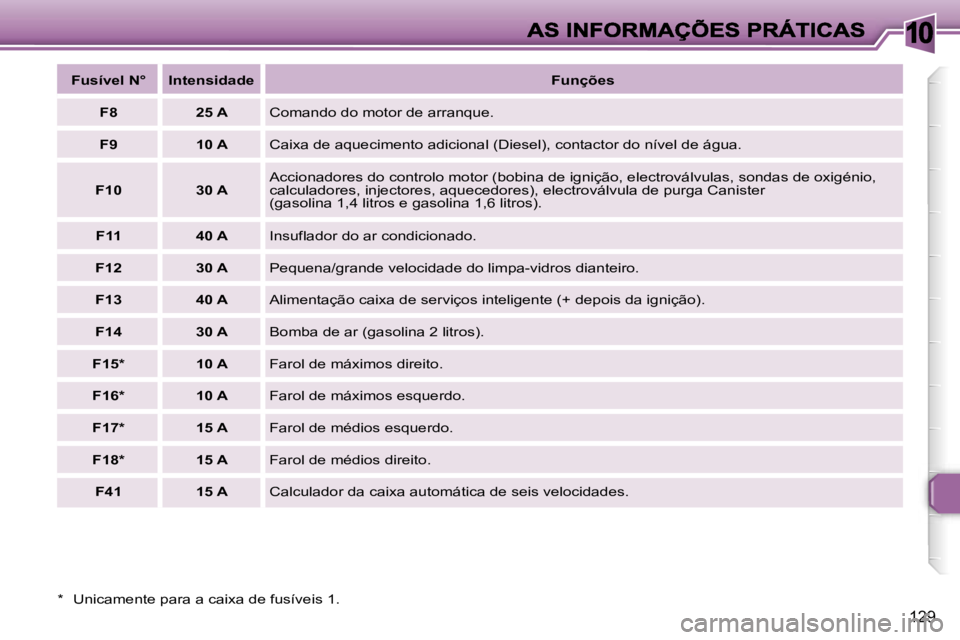

Fusível N°IntensidadeFunções
F825 AComando do motor de arranque.
F910 ACaixa de aquecimento adicional (Diesel), contactor do nível de água.
F1030 AAccionadores do controlo motor (bobina de ignição, electroválvula s, sondas de oxigénio, calculadores, injectores, aquecedores), electroválvula de purga Can ister (gasolina 1,4 litros e gasolina 1,6 litros).
F1140 AInsuflador do ar condicionado.
F1230 APequena/grande velocidade do limpa-vidros dianteiro.
F1340 AAlimentação caixa de serviços inteligente (+ depois da ignição).
F1430 ABomba de ar (gasolina 2 litros).
F15*10 AFarol de máximos direito.
F16*10 AFarol de máximos esquerdo.
F17*15 AFarol de médios esquerdo.
F18*15 AFarol de médios direito.
F4115 ACalculador dacaixa automática de seis velocidades.

10
130
O circuito eléctrico do seu veículo foi concebido para funcionar com equipamentos de série ou opcionais.
Antes de instalar outros equipamentos ou acessórios eléctricos no seu veículo consulte um Representante Auto-rizado PEUGEOT.
A PEUGEOT declina qualquer responsabilidade pelas despesas ocasionadas pela reparação do veículo ou pelos maus funcionamentos resultantes da instalação de acessórios auxiliares não fornecidos e não recomendados pela PEUGEOT e não instalados segundo as suas prescrições, nomeadamente para qualquer aparelho cujo consumo seja superior a 10 miliamperes.
Fusível N°IntensidadeFunções
MF1*30 AGrupo moto-ventilador 200 W.
50 AGrupo moto-ventilador 400 W e 460 W.
MF2*30 ABomba ESP/ABS.
MF3*30 AElectroválvulas ESP/ABS.
MF4*80 AAlimentação da Caixa de serviços inteligente.
MF5*80 AAlimentação da Caixa de serviços inteligente.
MF6*80 ACaixa de fusíveis do habitáculo.
MF8*70 AGrupo electro-bomba da direcção assistida.
* Os maxi-fusíveis são uma protecção suplementar dos sistemas eléctricos. Q ualquer intervenção nos maxi-fusíveis deverá ser efectuada por um Representante Autorizado PEUGEOT.

10
126
A SUBSTITUIÇÂO DE UM
FUSÍVEL
As caixas de fusíveis estão situadas sob o painel de bordo (lado do con-dutor)e no compartimento do motor (lado esquerdo).
Bom Mau
 Desapertar o parafuso um quarto de volta com uma moeda (1) e li-bertar a tampa, puxando na parte superior direita (2).
Fusível N°IntensidadeFunções
F115 ALimpa-vidros traseiro.
F230 ATrancamento e super trancamento.
F35 ACaixa airbags e pré tensores pirotécnicos.
F410 A
Contactores pedais de travão (STOP) e de embraiagem, contactor nível de água do motor, sensor de ângulo do volante, duplo sensor ESP, bomba do filtro de partículas, tomada de diagnóstico, retrovisor electrocrómio.
F530 AElevadores eléctricos de vidros da frente, tecto de abrir e retrovisores aquecidos.
Substituição de um fusível
Antes de substituir um fusível é ne-cessário conhecer a causa do inci-dente e eliminá-la. Os números dos fusíveis estão indicados na caixa de fusíveis.
Substituir sempre um fusível defei-tuoso por um fusível de intensidade equivalente (mesma cor).
Utilizar a pinça especial situada no interior da tampa da caixa de fusíveis do painel de instrumentos; este su-porte contém igualmente os fusíveis sobressalentes.
Fusíveis do painel de bordo
