2007 Peugeot 207 CC Manuale del proprietario (in Italian)

i
125

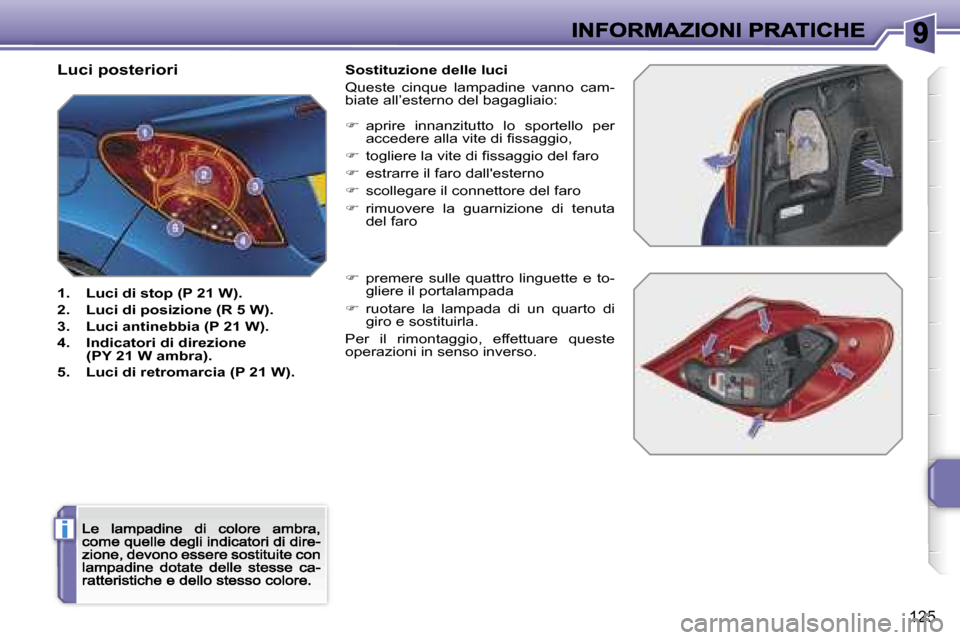

Luci posteriori
1. Luci di stop (P 21 W).
2. Luci di posizione (R 5 W).
3. Luci antinebbia (P 21 W).
4. Indicatori di direzione(PY 21 W ambra).YY
5. Luci di retromarcia (P 21 W).
Sostituzione delle luci
Queste cinque lampadine vanno cam-biate all’esterno del bagagliaio:
 aprire innanzitutto lo sportello per accedere alla vite di fissaggio,
 togliere la vite di fissaggio del faro
 estrarre il faro dall'esterno
 scollegare il connettore del faro
 rimuovere la guarnizione di tenuta del faro
 premere sulle quattro linguette e to-gliere il portalampada
 ruotare la lampada di un quarto di giro e sostituirla.
Per il rimontaggio, effettuare queste operazioni in senso inverso.

126

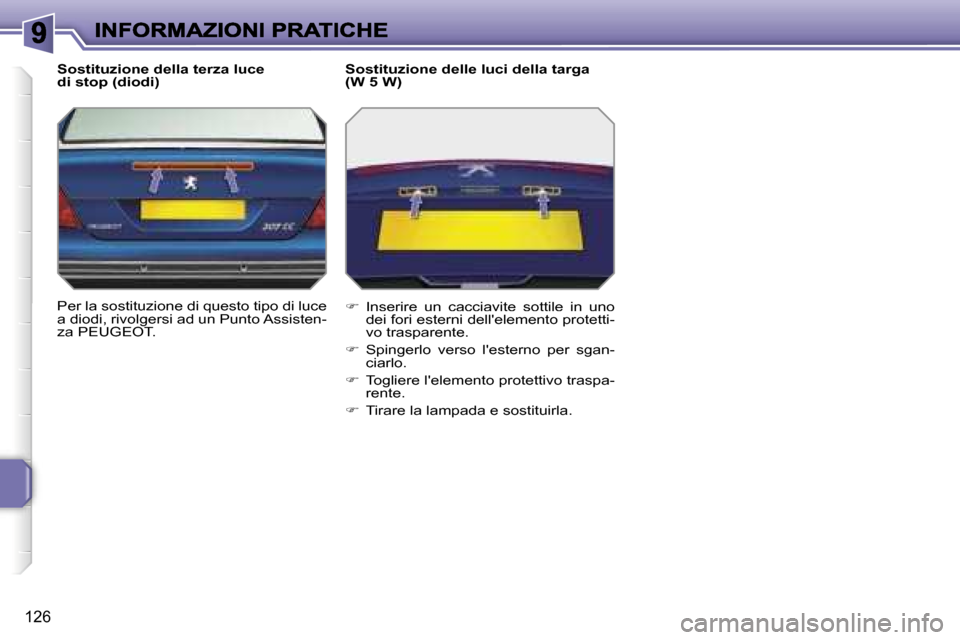

Sostituzione della terza lucedi stop (diodi)
Per la sostituzione di questo tipo di luce a diodi, rivolgersi ad un Punto Assisten-za PEUGEOT.
Sostituzione delle luci della targa(W 5 W)
 Inserire un cacciavite sottile in uno dei fori esterni dell'elemento protetti-vo trasparente.
 Spingerlo verso l'esterno per sgan-ciarlo.
 Togliere l'elemento protettivo traspa-rente.
 Tirare la lampada e sostituirla.

!
i
127

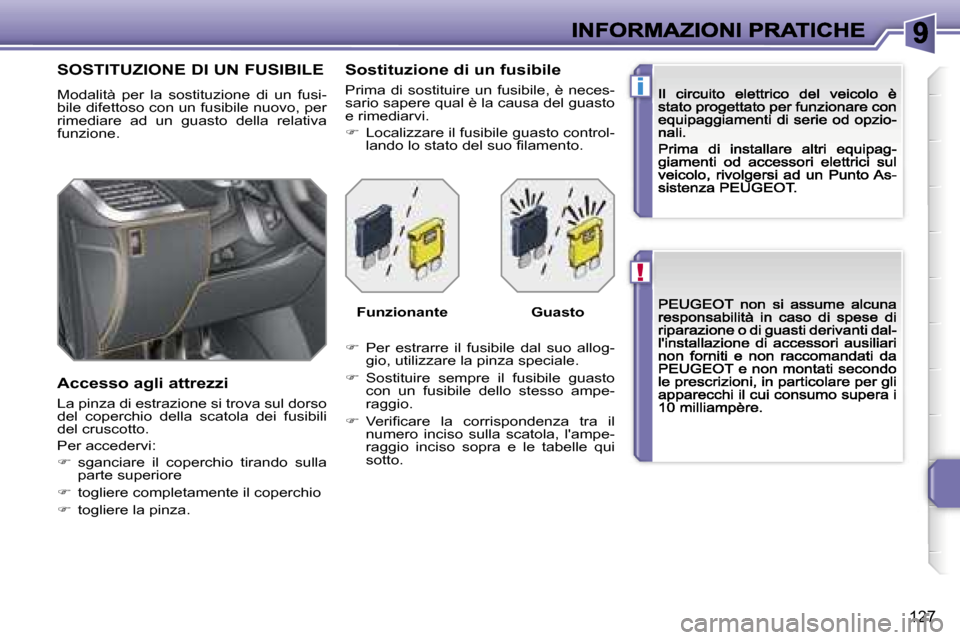

SOSTITUZIONE DI UN FUSIBILE
Modalità per la sostituzione di un fusi-bile difettoso con un fusibile nuovo, per rimediare ad un guasto della relativa funzione.
Accesso agli attrezzi
La pinza di estrazione si trova sul dorso del coperchio della scatola dei fusibili del cruscotto.
Per accedervi:
 sganciare il coperchio tirando sulla parte superiore
 togliere completamente il coperchio
 togliere la pinza.
Sostituzione di un fusibile
Prima di sostituire un fusibile, è neces-sario sapere qual è la causa del guasto e rimediarvi.
 Localizzare il fusibile guasto control-lando lo stato del suo filamento.
 Per estrarre il fusibile dal suo allog-gio, utilizzare la pinza speciale.
 Sostituire sempre il fusibile guasto con un fusibile dello stesso ampe-raggio.
 Verificare la corrispondenza tra il numero inciso sulla scatola, l'ampe-raggio inciso sopra e le tabelle qui sotto.
FunzionanteGuasto

128

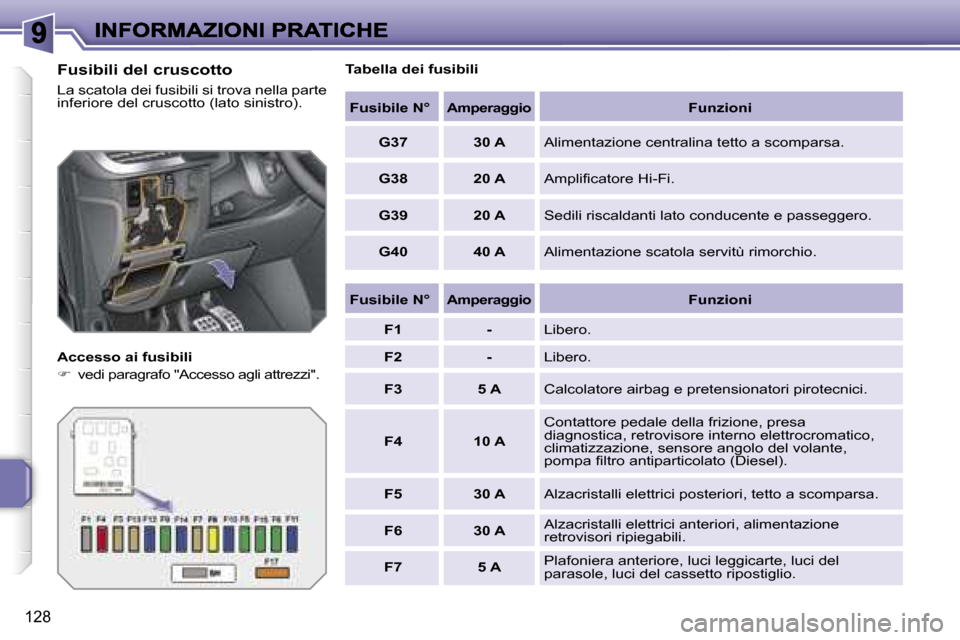

Fusibili del cruscotto
La scatola dei fusibili si trova nella parte inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
 vedi paragrafo "Accesso agli attrezzi".
Tabella dei fusibili
Fusibile N°AmperaggioFunzioni
G37 30 AAlimentazione centralina tetto a scomparsa.
G38 20 AAmplificatore Hi-Fi.
G39 20 ASedili riscaldanti lato conducente e passeggero.
G40 40 AAlimentazione scatola servitù rimorchio.
Fusibile N°AmperaggioFunzioni
F1 -Libero.
F2 -Libero.
F3 5 ACalcolatore airbag e pretensionatori pirotecnici.
F4 10 A
Contattore pedale della frizione, presa diagnostica, retrovisore interno elettrocromatico, climatizzazione, sensore angolo del volante, pompa filtro antiparticolato (Diesel).
F5 30 AAlzacristalli elettrici posteriori, tetto a scomparsa.
F6 30 AAlzacristalli elettrici anteriori, alimentazione retrovisori ripiegabili.
F7 5 APlafoniera anteriore, luci leggicarte, luci del parasole, luci del cassetto ripostiglio.

129

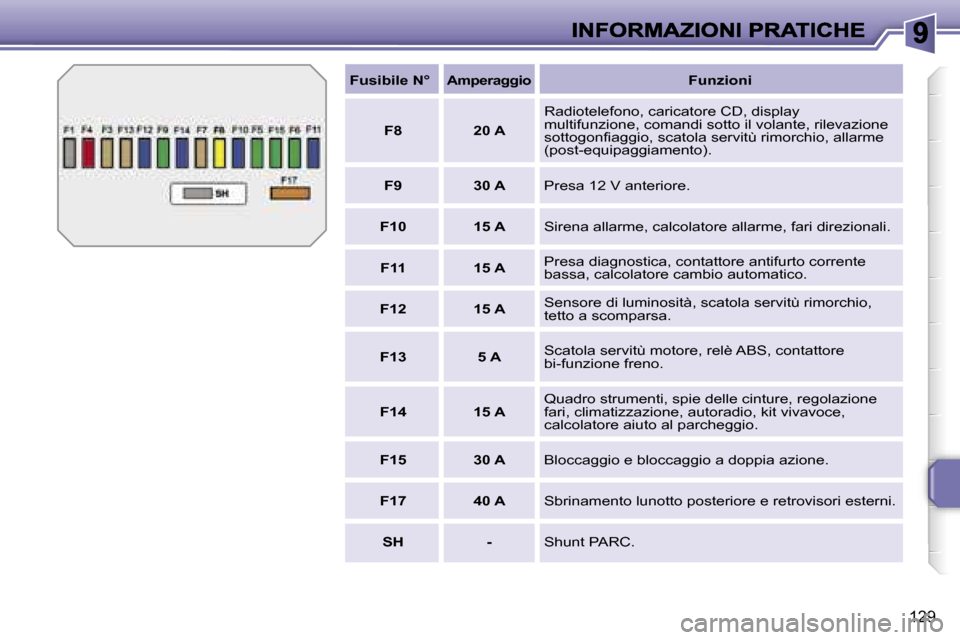

Fusibile N°AmperaggioFunzioni
F8 20 A
Radiotelefono, caricatore CD, display multifunzione, comandi sotto il volante, rilevazione sottogonfiaggio, scatola servitù rimorchio, allarme (post-equipaggiamento).
F9 30 APresa 12 V anteriore.
F10 15 ASirena allarme, calcolatore allarme, fari direzionali.
F11 15 APresa diagnostica, contattore antifurto corrente bassa, calcolatore cambio automatico.
F12 15 ASensore di luminosità, scatola servitù rimorchio, tetto a scomparsa.
F13 5 AScatola servitù motore, relè ABS, contattorebi-funzione freno.
F14 15 AQuadro strumenti, spie delle cinture, regolazione fari, climatizzazione, autoradio,kit vivavoce, calcolatore aiuto al parcheggio.
F15 30 ABloccaggio e bloccaggio a doppia azione.
F17 40 ASbrinamento lunotto posteriore e retrovisori esterni.
SH -Shunt PARC.

130

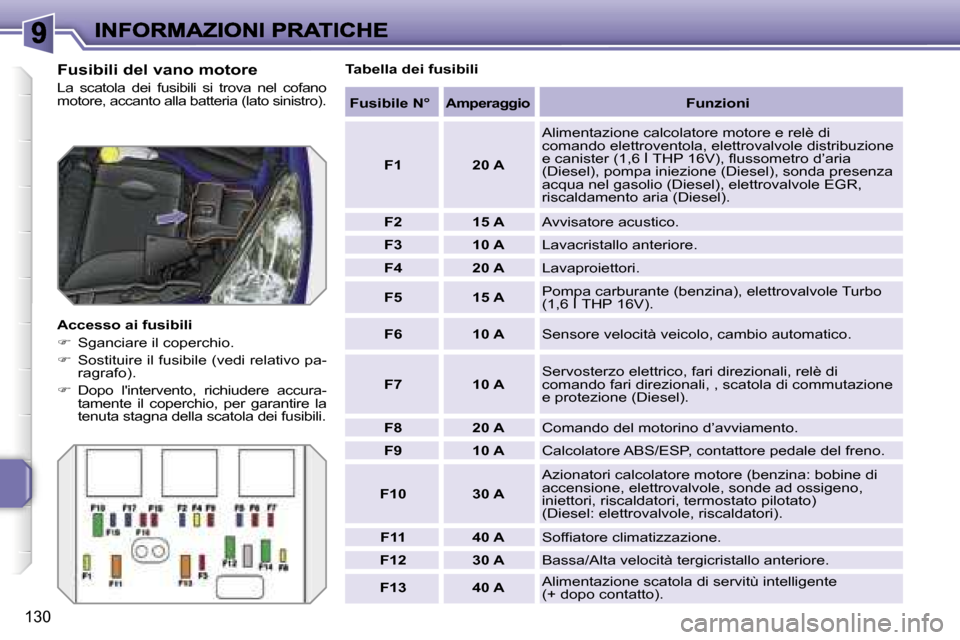

Fusibili del vano motore
La scatola dei fusibili si trova nel cofano motore, accanto alla batteria (lato sinistro).
Accesso ai fusibili
 Sganciare il coperchio.
 Sostituire il fusibile (vedi relativo pa-ragrafo).
 Dopo l'intervento, richiudere accura-tamente il coperchio, per garantire la tenuta stagna della scatola dei fusibili.
Tabella dei fusibili
Fusibile N°AmperaggioFunzioni
F1 20 A
Alimentazione calcolatore motore e relè di comando elettroventola, elettrovalvole distribuzione e canister (1,6 lTHP 16V), flussometro d’aria (Diesel), pompa iniezione (Diesel), sonda presenza acqua nel gasolio (Diesel), elettrovalvole EGR, riscaldamento aria (Diesel).
F2 15 AAvvisatore acustico.
F3 10 ALavacristallo anteriore.
F4 20 ALavaproiettori.
F5 15 APompa carburante (benzina), elettrovalvole Turbo (1,6 l Pompa carburante (benzina), elettrovalvole Turbo Pompa carburante (benzina), elettrovalvole Turbo THP 16V).
F6 10 ASensore velocità veicolo, cambio automatico.
F7 10 AServosterzo elettrico, fari direzionali, relè di comando fari direzionali, , scatola di commutazione e protezione (Diesel).
F8 20 AComando del motorino d’avviamento.
F9 10 ACalcolatore ABS/ESP, contattore pedale del freno.
F10 30 A
Azionatori calcolatore motore (benzina: bobine di accensione, elettrovalvole, sonde ad ossigeno, iniettori, riscaldatori, termostato pilotato)(Diesel: elettrovalvole, riscaldatori).
F11 40 ASoffiatore climatizzazione.
F12 30 ABassa/Alta velocità tergicristallo anteriore.
F13 40 AAlimentazione scatola di servitù intelligente(+ dopo contatto).

131

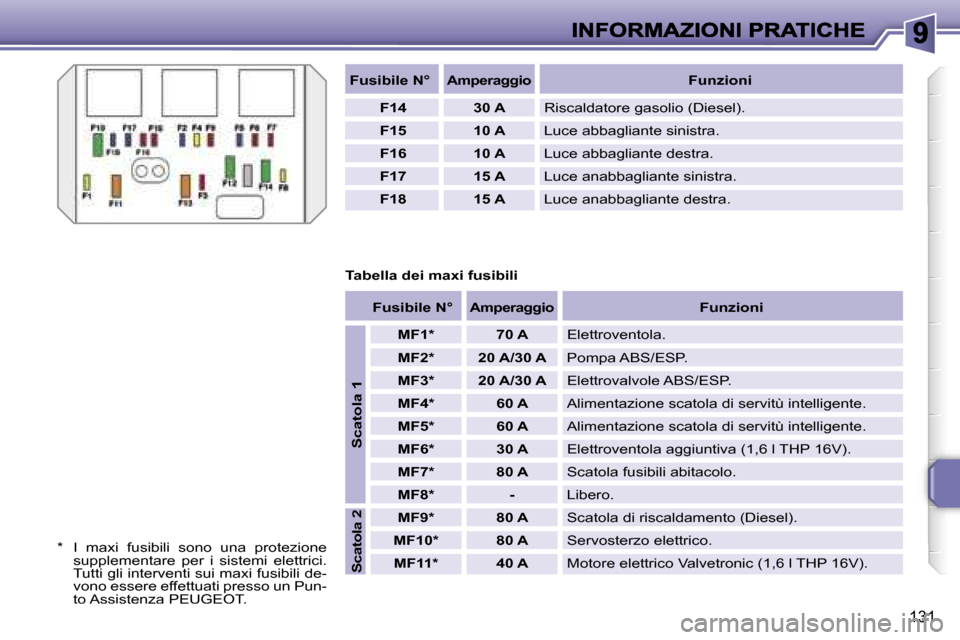

Fusibile N°AmperaggioFunzioni
F14 30 ARiscaldatore gasolio (Diesel).
F15 10 ALuce abbagliante sinistra.
F16 10 A
Luce abbagliante destra.
F17 15 A
Luce anabbagliante sinistra.
F18 15 A
Luce anabbagliante destra.
Tabella dei maxi fusibili
* I maxi fusibili sono una protezione supplementare per i sistemi elettrici. Tutti gli interventi sui maxi fusibili de-vono essere effettuati presso un Pun-to Assistenza PEUGEOT.
Fusibile N°AmperaggioFunzioni
MF1*70 AElettroventola.
MF2*20 A/30 APompa ABS/ESP.
MF3*20 A/30 AElettrovalvole ABS/ESP.
MF4*60 AAlimentazione scatola di servitù intelligente.
MF5*60 AAlimentazione scatola di servitù intelligente.
MF6*30 AElettroventola aggiuntiva (1,6 l THP 16V).
MF7*80 AScatola fusibili abitacolo.
MF8*-Libero.
MF9*80 AScatola di riscaldamento (Diesel).
MF10*80 AServosterzo elettrico.
MF11*40 AMotore elettrico Valvetronic (1,6 l THP 16V).
Scatola 1
Scatola 2

132

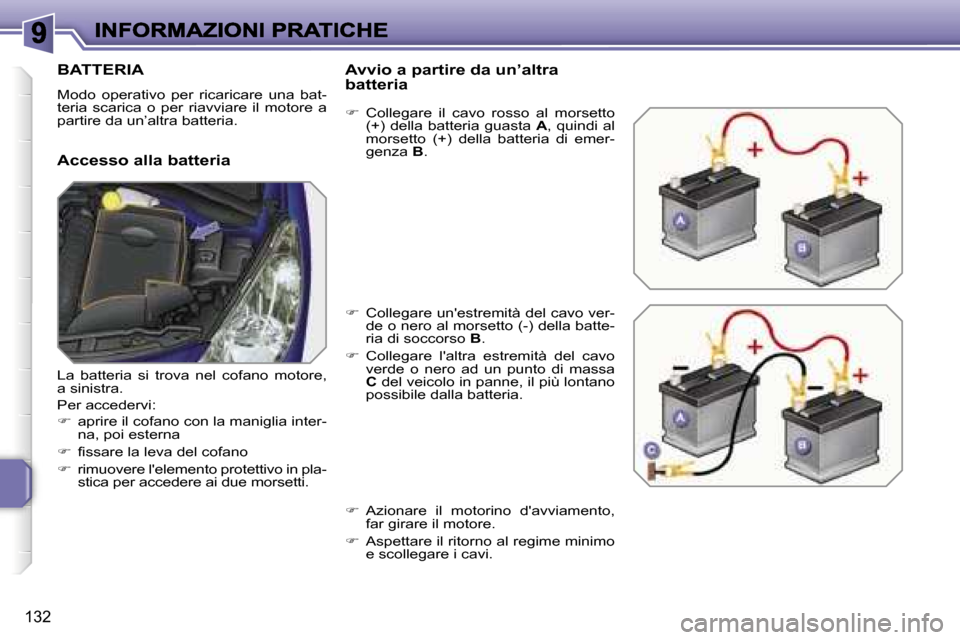

BATTERIA
Modo operativo per ricaricare una bat-teria scarica o per riavviare il motore a partire da un’altra batteria.
Accesso alla batteria
Avvio a partire da un’altra batteria
 Collegare il cavo rosso al morsetto (+) della batteria guasta A, quindi al morsetto (+) della batteria di emer-genza B.
 Collegare un'estremità del cavo ver-de o nero al morsetto (-) della batte-ria di soccorso B.
 Collegare l'altra estremità del cavo verde o nero ad un punto di massa C del veicolo in panne, il più lontano possibile dalla batteria.
 Azionare il motorino d'avviamento, far girare il motore.
 Aspettare il ritorno al regime minimo e scollegare i cavi.
La batteria si trova nel cofano motore, a sinistra.
Per accedervi:
 aprire il cofano con la maniglia inter-na, poi esterna
 fissare la leva del cofano
 rimuovere l'elemento protettivo in pla-stica per accedere ai due morsetti.
