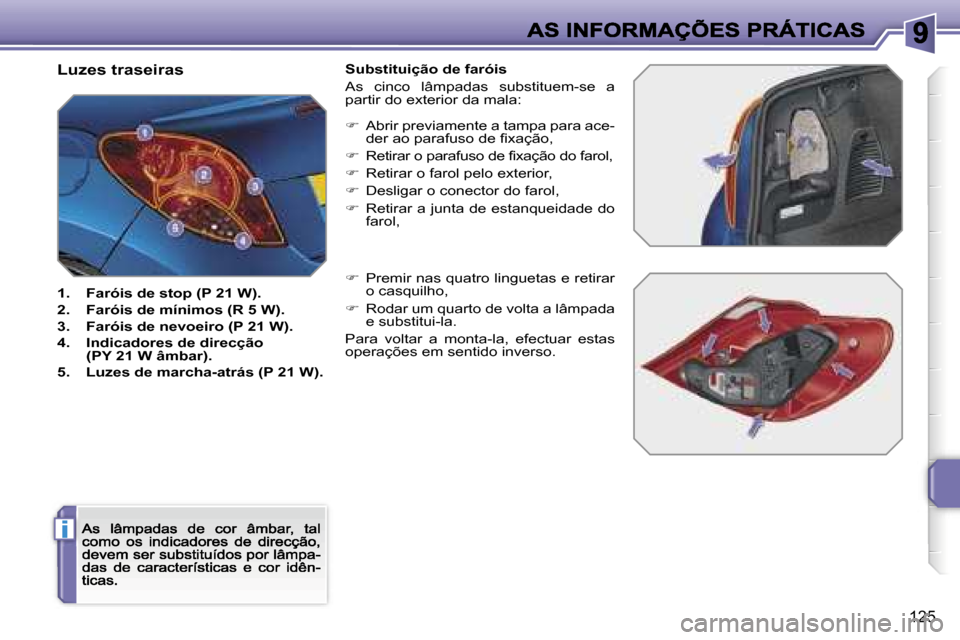

Luzes traseiras
1. Faróis de stop (P 21 W).
2. Faróis de mínimos (R 5 W).
3. Faróis de nevoeiro (P 21 W).
4. Indicadores de direcção (PY 21 W âmbar).
5. Luzes de marcha-atrás (P 21 W).
Substituição de faróis
As cinco lâmpadas substituem-se a partir do exterior da mala:
 Abrir previamente a tampa para ace-der ao parafuso de fixação,
 Retirar o parafuso de fixação do farol,
 Retirar o farol pelo exterior,
 Desligar o conector do farol,
 Retirar a junta de estanqueidade do farol,
 Premir nas quatro linguetas e retirar o casquilho,
 Rodar um quarto de volta a lâmpada e substitui-la.
Para voltar a monta-la, efectuar estas operações em sentido inverso.

126
Substituição da terceira luz de stop (díodos)
Para a substituição deste tipo de luz de díodos, consultar um Representante Autorizado PEUGEOT.
Substituição das luzes da placa de matrícula (W 5 W)
 Inserir uma chave de fendas num dos orifícios exteriores do transpa-rente.
 Empurrá-lo para o exterior para o soltar.
 Retirar o transparente.
 Retirar a lâmpada e substitui-la.

!
i
127

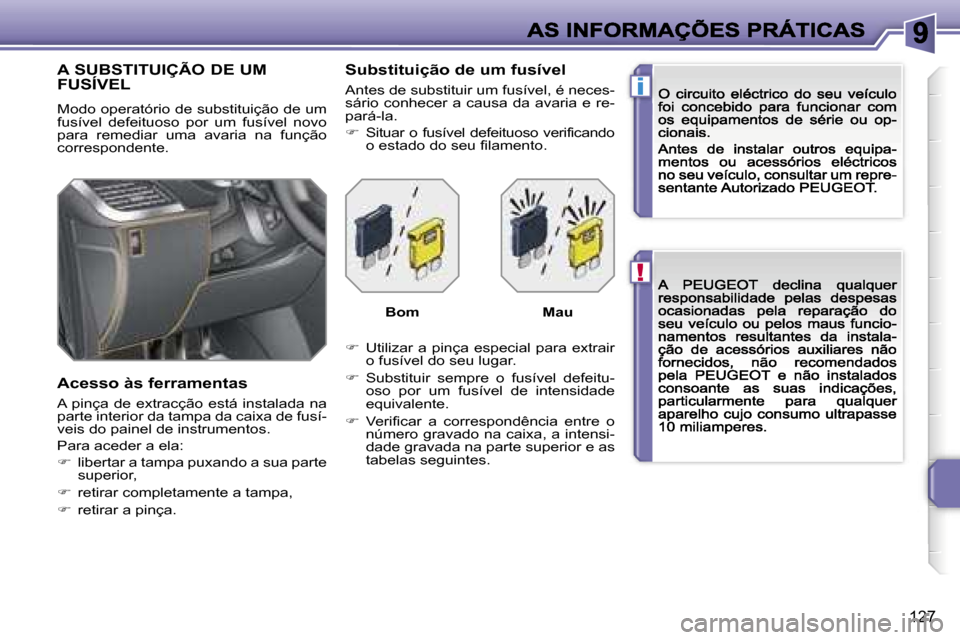

A SUBSTITUIÇÃO DE UM
FUSÍVEL
Modo operatório de substituição de um fusível defeituoso por um fusível novo para remediar uma avaria na função correspondente.
Acesso às ferramentas
A pinça de extracção está instalada na parte interior da tampa da caixa de fusí-veis do painel de instrumentos.
Para aceder a ela:
 libertar a tampa puxando a sua parte superior,
 retirar completamente a tampa,
 retirar a pinça.
Substituição de um fusível
Antes de substituir um fusível, é neces-sário conhecer a causa da avaria e re-pará-la.
 Situar o fusível defeituoso verificando o estado do seu filamento.
 Utilizar a pinça especial para extrair o fusível do seu lugar.
 Substituir sempre o fusível defeitu-oso por um fusível de intensidade equivalente.
 Verificar a correspondência entre o número gravado na caixa, a intensi-dade gravada na parte superior e as tabelas seguintes.
BomMau

128
Fusíveis do painel de instrumentos
A caixa dos fusíveis está colocada na parte inferior do painel de instrumentos (do lado esquerdo).
Acesso aos fusíveis
 ver o parágrafo "Acesso às ferra-mentas".
Tabela dos fusíveis
Fusível N°IntensidadeFunções
G3730 AAlimentação da caixa do tecto escamoteável.
G3820 AAmplificador Hi-Fi.
G3920 ABancos aquecidos condutor e passageiro.
G4040 AAlimentação da caixa de serviço do reboque.
Fusível N°IntensidadeFunções
F1-Não utilizado.
F2-Não utilizado.
F35 ACalculador airbags e pré-tensores pirotécnicos.
F410 A
Contactor pedal de embraiagem, tomada de diagnóstico, retrovisor interior electrocromio, ar condicionado, sensor de ângulo do volante, bomba do filtro de partículas (Diesel).
F530 AElevador eléctrico dos vidros traseiros, tecto escamoteável.
F630 AElevador eléctrico dos vidros da frente, alimentação retrovisores rebatíveis.
F75 ALuz do tecto dianteira, luz de leitura de mapas, iluminação do pára-sol, iluminação do porta-luvas.

129
Fusível N°IntensidadeFunções

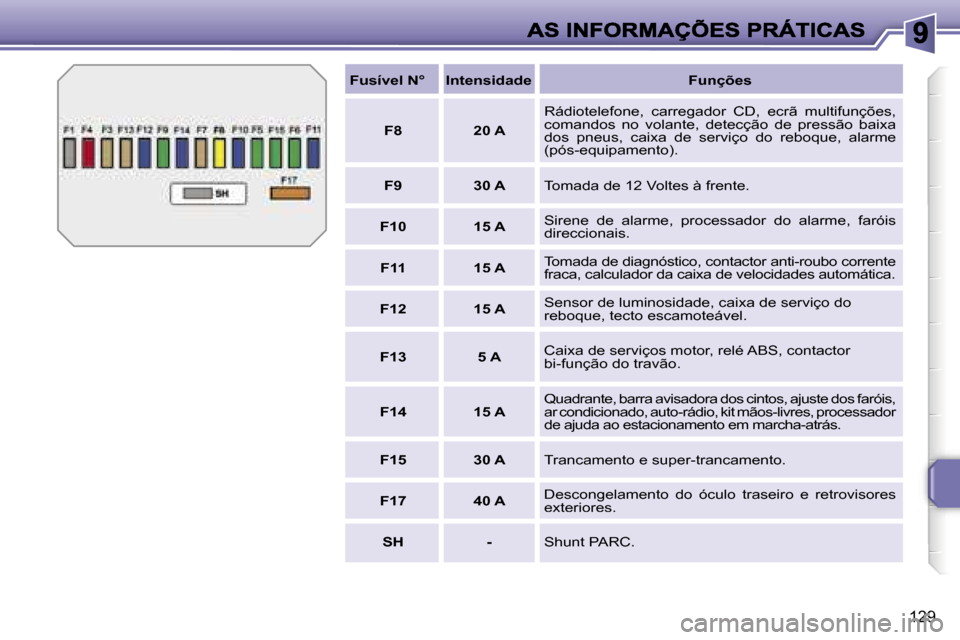

F820 A
Rádiotelefone, carregador CD, ecrã multifunções, comandos no volante, detecção de pressão baixa dos pneus, caixa de serviço do reboque, alarme (pós-equipamento).
F930 ATomada de 12 Voltes à frente.
F1015 ASirene de alarme, processador do alarme, faróis direccionais.
F1115 ATomada de diagnóstico, contactor anti-roubo corrente fraca, calculador da caixa de velocidades automática.
F1215 ASensor de luminosidade, caixa de serviço do reboque, tecto escamoteável.
F135 ACaixa de serviços motor, relé ABS, contactor bi-função do travão.
F1415 AQuadrante, barra avisadora dos cintos, ajuste dos faróis, ar condicionado, auto-rádio, kit mãos-livres, processador de ajuda ao estacionamento em marcha-atrás.
F1530 ATrancamento e super-trancamento.
F1740 ADescongelamento do óculo traseiro e retrovisores exteriores.
SH-Shunt PARC.

130

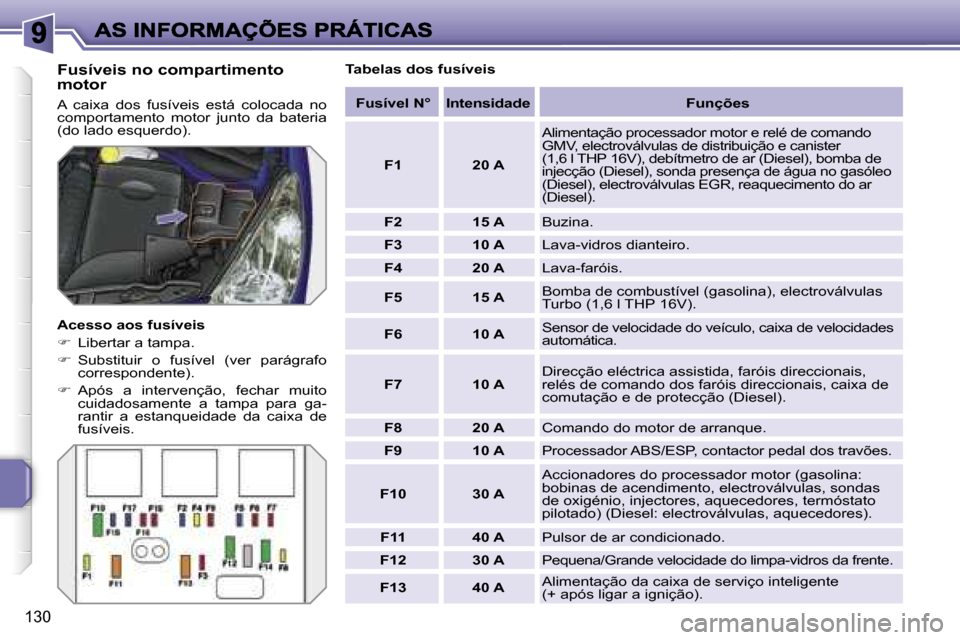

Fusíveis no compartimento motor
A caixa dos fusíveis está colocada no comportamento motor junto da bateria (do lado esquerdo).
Acesso aos fusíveis
 Libertar a tampa.
 Substituir o fusível (ver parágrafo correspondente).
 Após a intervenção, fechar muito cuidadosamente a tampa para ga-rantir a estanqueidade da caixa de fusíveis.
Tabelas dos fusíveis
Fusível N°IntensidadeFunções
F120 A
Alimentação processador motor e relé de comando GMV, electroválvulas de distribuição e canister (1,6 l THP 16V), debítmetro de ar (Diesel), bomba de injecção (Diesel), sonda presença de água no gasóle o (Diesel), electroválvulas EGR, reaquecimento do ar (Diesel).
F215 ABuzina.
F310 ALava-vidros dianteiro.
F420 ALava-faróis.
F515 ABomba de combustível (gasolina), electroválvulas Turbo (1,6 l THP 16V).
F610 ASensor de velocidade do veículo, caixa de velocidades automática.
F710 ADirecção eléctrica assistida, faróis direccionais, relés de comando dos faróis direccionais, caixa de comutação e de protecção (Diesel).
F820 AComando do motor de arranque.
F910 AProcessador ABS/ESP, contactor pedal dos travões.
F1030 A
Accionadores do processador motor (gasolina: bobinas de acendimento, electroválvulas, sondas de oxigénio, injectores, aquecedores, termóstato pilotado) (Diesel: electroválvulas, aquecedores).
F1140 APulsor de ar condicionado.
F1230 APequena/Grande velocidade do limpa-vidros da frente .
F1340 AAlimentação da caixa de serviço inteligente (+ após ligar a ignição).

131
Fusível N°IntensidadeFunções

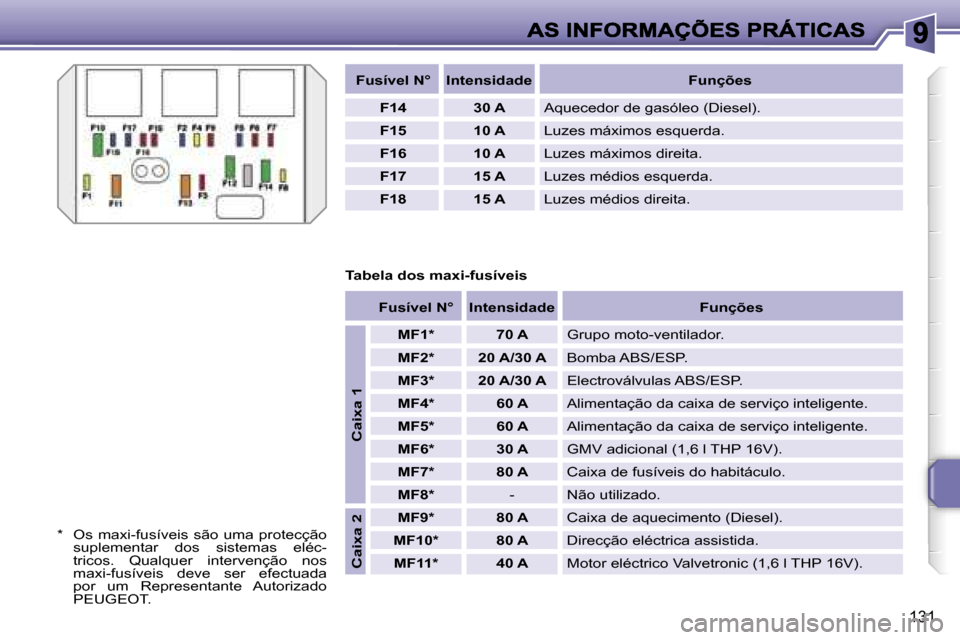

F1430 AAquecedor de gasóleo (Diesel).
F1510 ALuzes máximos esquerda.
F1610 ALuzes máximos direita.
F1715 ALuzesmédios esquerda.
F1815 ALuzes médios direita.

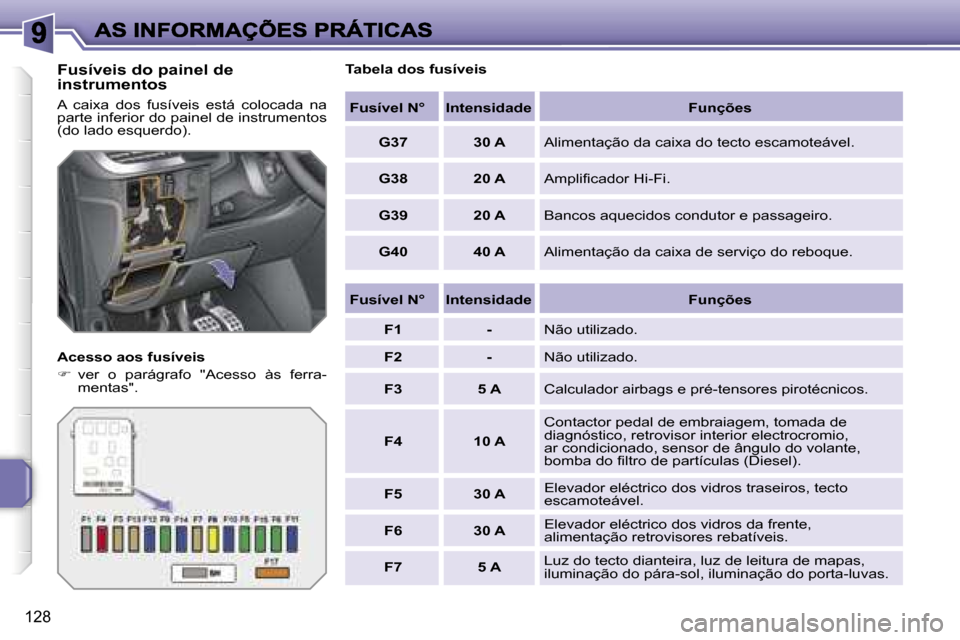

Tabela dos maxi-fusíveis
* Os maxi-fusíveis são uma protecção suplementar dos sistemas eléc-tricos. Qualquer intervenção nos maxi-fusíveis deve ser efectuada por um Representante Autorizado PEUGEOT.
Fusível N°IntensidadeFunções
MF1*70 AGrupo moto-ventilador.
MF2*20 A/30 ABomba ABS/ESP.
MF3*20 A/30 AElectroválvulas ABS/ESP.
MF4*60 AAlimentação da caixa de serviço inteligente.
MF5*60 AAlimentação da caixa de serviço inteligente.
MF6*30 AGMV adicional (1,6 l THP 16V).
MF7*80 ACaixa de fusíveis do habitáculo.
MF8*-Não utilizado.
MF9*80 ACaixa de aquecimento (Diesel).
MF10*80 ADirecção eléctrica assistida.
MF11*40 AMotor eléctrico Valvetronic (1,6 l THP 16V).
Caixa 1
Caixa 2

132

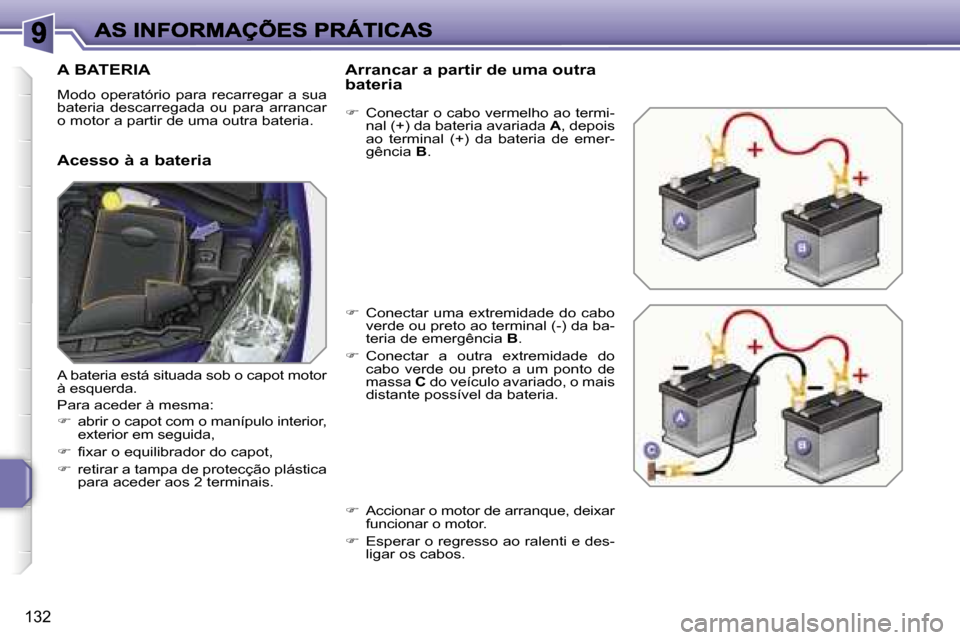

A BATERIA
Modo operatório para recarregar a sua bateria descarregada ou para arrancar o motor a partir de uma outra bateria.
Acesso à a bateria
Arrancar a partir de uma outra bateria
 Conectar o cabo vermelho ao termi-nal (+) da bateria avariada A, depois ao terminal (+) da bateria de emer-gência B.
 Conectar uma extremidade do cabo verde ou preto ao terminal (-) da ba-teria de emergência B.
 Conectar a outra extremidade do cabo verde ou preto a um ponto de massa C do veículo avariado, o mais distante possível da bateria.
 Accionar o motor de arranque, deixar funcionar o motor.
 Esperar o regresso ao ralenti e des-ligar os cabos.
A bateria está situada sob o capot motor à esquerda.
Para aceder à mesma:
 abrir o capot com o manípulo interior, exterior em seguida,
 fixar o equilibrador do capot,
 retirar a tampa de protecção plástica para aceder aos 2 terminais.
