2007 Lancia Musa trip computer

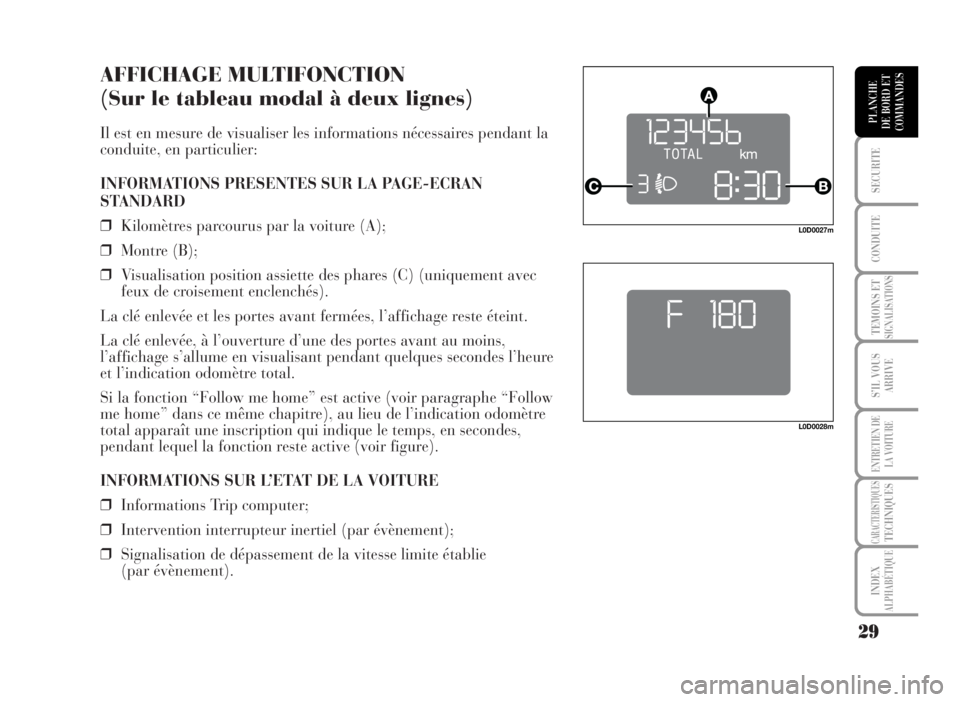

AFFICHAGE MULTIFONCTION
(Sur le tableau modal à deux lignes)
Il est en mesure de visualiser les informations nécessaires pendant la
conduite, en particulier:
INFORMATIONS PRESENTES SUR LA PAGE-ECRAN
STANDARD
❒Kilomètres parcourus par la voiture (A);
❒Montre (B);
❒Visualisation position assiette des phares (C) (uniquement avec
feux de croisement enclenchés).
La clé enlevée et les portes avant fermées, l’affichage reste éteint.
La clé enlevée, à l’ouverture d’une des portes avant au moins,
l’affichage s’allume en visualisant pendant quelques secondes l’heure
et l’indication odomètre total.
Si la fonction “Follow me home” est active (voir paragraphe “Follow
me home” dans ce même chapitre), au lieu de l’indication odomètre
total apparaît une inscription qui indique le temps, en secondes,
pendant lequel la fonction reste active (voir figure).
INFORMATIONS SUR L’ETAT DE LA VOITURE
❒Informations Trip computer;
❒Intervention interrupteur inertiel (par évènement);
❒Signalisation de dépassement de la vitesse limite établie
(par évènement).
29
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
L0D0028m
L0D0027m

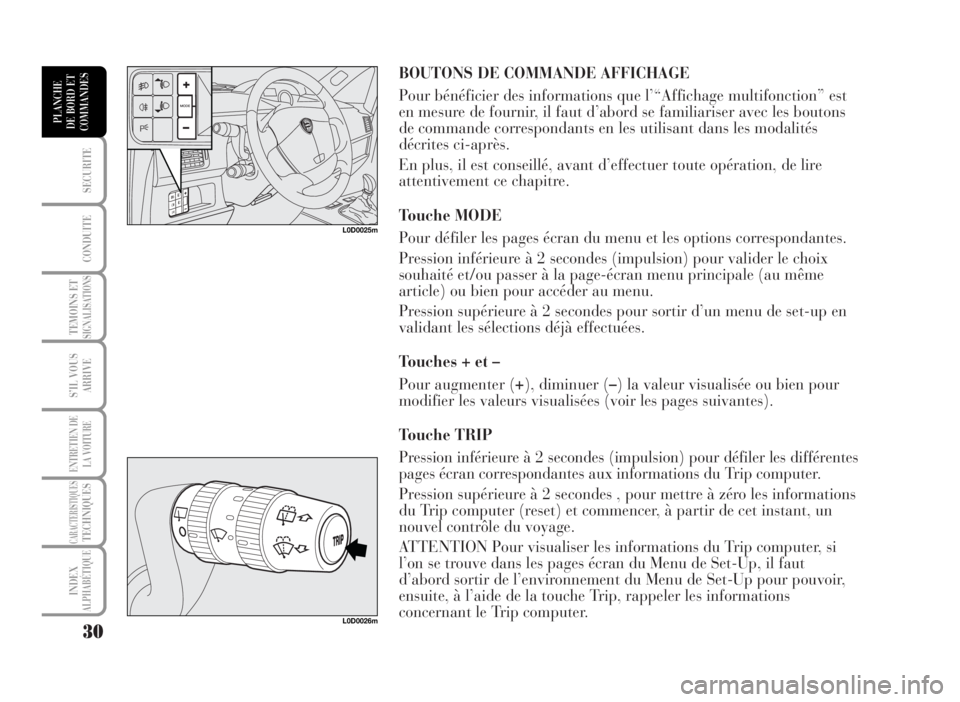

BOUTONS DE COMMANDE AFFICHAGE
Pour bénéficier des informations que l’“Affichage multifonction” est
en mesure de fournir, il faut d’abord se familiariser avec les boutons
de commande correspondants en les utilisant dans les modalités
décrites ci-après.
En plus, il est conseillé, avant d’effectuer toute opération, de lire
attentivement ce chapitre.
Touche MODE
Pour défiler les pages écran du menu et les options correspondantes.
Pression inférieure à 2 secondes (impulsion) pour valider le choix
souhaité et/ou passer à la page-écran menu principale (au même
article) ou bien pour accéder au menu.
Pression supérieure à 2 secondes pour sortir d’un menu de set-up en
validant les sélections déjà effectuées.
Touches + et –
Pour augmenter (+), diminuer (–) la valeur visualisée ou bien pour
modifier les valeurs visualisées (voir les pages suivantes).
Touche TRIP
Pression inférieure à 2 secondes (impulsion) pour défiler les différentes
pages écran correspondantes aux informations du Trip computer.
Pression supérieure à 2 secondes , pour mettre à zéro les informations
du Trip computer (reset) et commencer, à partir de cet instant, un
nouvel contrôle du voyage.
ATTENTION Pour visualiser les informations du Trip computer, si
l’on se trouve dans les pages écran du Menu de Set-Up, il faut
d’abord sortir de l’environnement du Menu de Set-Up pour pouvoir,
ensuite, à l’aide de la touche Trip, rappeler les informations
concernant le Trip computer.
30
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
L0D0025m
L0D0026m

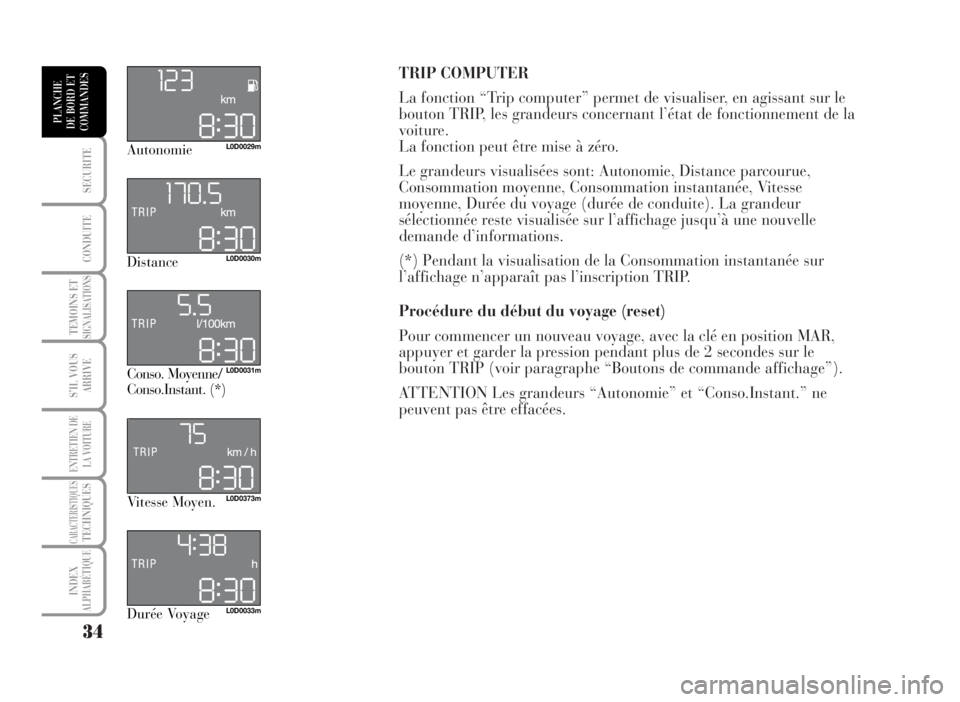

TRIP COMPUTER
La fonction “Trip computer” permet de visualiser, en agissant sur le
bouton TRIP, les grandeurs concernant l’état de fonctionnement de la
voiture.
La fonction peut être mise à zéro.
Le grandeurs visualisées sont: Autonomie, Distance parcourue,
Consommation moyenne, Consommation instantanée, Vitesse
moyenne, Durée du voyage (durée de conduite). La grandeur
sélectionnée reste visualisée sur l’affichage jusqu’à une nouvelle
demande d’informations.
(*) Pendant la visualisation de la Consommation instantanée sur
l’affichage n’apparaît pas l’inscription TRIP.
Procédure du début du voyage (reset)
Pour commencer un nouveau voyage, avec la clé en position MAR,
appuyer et garder la pression pendant plus de 2 secondes sur le
bouton TRIP (voir paragraphe “Boutons de commande affichage”).
ATTENTION Les grandeurs “Autonomie” et “Conso.Instant.” ne
peuvent pas être effacées.
34
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
L0D0029m
L0D0031m
L0D0030m
L0D0373m
L0D0033m
Autonomie
Conso. Moyenne/
Conso.Instant. (*) Distance
Vitesse Moyen.
Durée Voyage

Autonomie= indique combien de kilomètres
(ou milles) peuvent être encore parcourus avec le
carburant présent dans le réservoir, en supposant de
poursuivre la marche tout en maintenant la même
démarche de conduite. Sur l’affichage apparaît
l’indication “- - - -” si un des évènements suivants
se présente:
❒Valeur d’autonomie inférieure à 50 km ou
niveau de carburant inférieur à 4 litres. Dans ce
cas, avant les “- - - -”, apparaît l’indication
“Attention Autonomie Limitée” (le message
apparaît même si la modalité Trip Computer
n’est pas active;
❒en cas d’arrêt de la voiture le moteur en marche
pendant une période prolongée; quand la voiture
redémarre, la signalisation de l’autonomie
apparaît de nouveau.
Distance parcourue= indique les kilomètres (ou
milles) parcourus par la voiture depuis la dernière
mise à zéro (*).
Consommation moyenne= représente la moyenne
des consommations depuis la dernière mise à zéro
(*) et peut être exprimé en l/100 km ou mpg.
Consommation instantanée = indique la variation
mise à jour constamment de la consommation de
carburant mise à jour environ toutes les secondes et
elle peut être exprimée en l / 100 km ou mpg. En
cas d’arrêt de la voiture le moteur en marche,
l’affichage visualisera l’indication “- - - -”. Quand
la voiture redémarre, la signalisation de
consommation instantanée apparaît de nouveau.Vitesse Moyen.= représente la valeur moyenne de
la vitesse de la voiture en fonction du temps écoulé
au total depuis la dernière mise à zéro (*) et peut
être indiquée en km/h ou en mph.
Durée Voyage= = temps écoulé depuis la dernière
mise à zéro (*).
(*) La mise à zéro peut être:
– “manuelle” par l’utilisateur, à l’aide de la pression
du bouton correspondant (voir paragraphe
“Boutons de commande”)
– “automatique” lorsque la distance parcourue
atteint la valeur 3999,9 km ou lorsque la Durée
du Voyage atteint la valeur 99:59 (99 heures et 59
minutes)
– après chaque branchement de la batterie.
ATTENTION En l’absence d’informations, toutes
les grandeurs du Trip computer visualisent
l’indication
“- - - -” au lieu de la valeur. Lorsqu’on rétablit la
condition normale de fonctionnement, le calcul des
différentes grandeurs reprend régulièrement, sans
une mise à zéro des valeurs visualisées avant
l’anomalie et sans la mise à zéro des valeurs.
ATTENTION Après un
débranchement /branchement de la batterie,
certaines valeurs visualisées sont égales à “- - - -”
jusqu’à ce que des données significatives pour le
calcul des valeurs mêmes sont disponibles.
35
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES

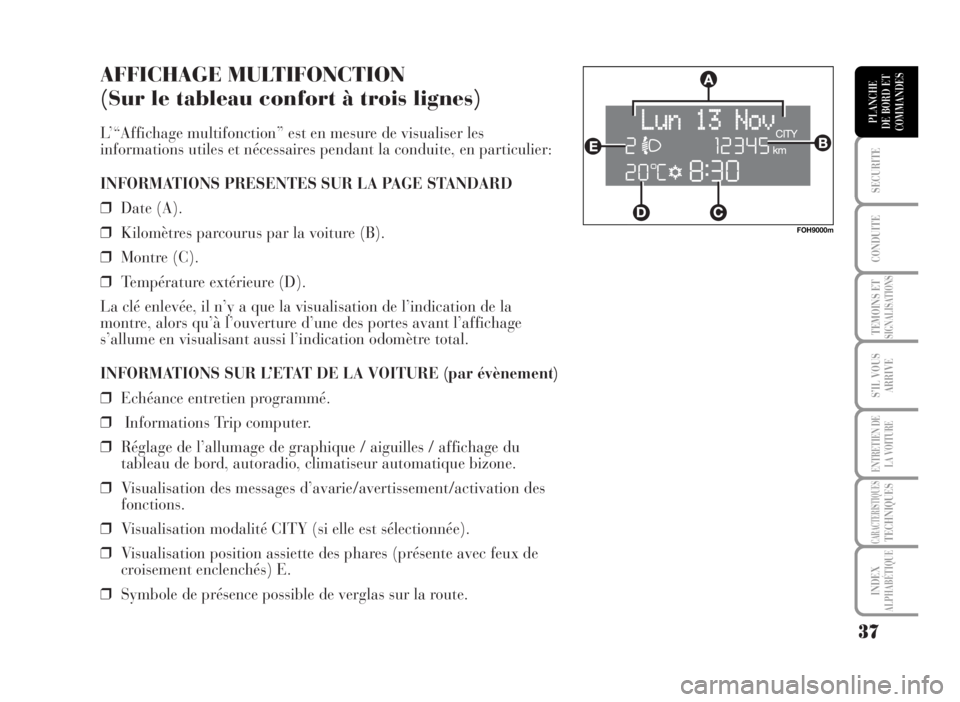

AFFICHAGE MULTIFONCTION
(Sur le tableau confort à trois lignes)
L’“Affichage multifonction” est en mesure de visualiser les
informations utiles et nécessaires pendant la conduite, en particulier:
INFORMATIONS PRESENTES SUR LA PAGE STANDARD
❒Date (A).
❒Kilomètres parcourus par la voiture (B).
❒Montre (C).
❒Température extérieure (D).
La clé enlevée, il n’y a que la visualisation de l’indication de la
montre, alors qu’à l’ouverture d’une des portes avant l’affichage
s’allume en visualisant aussi l’indication odomètre total.
INFORMATIONS SUR L’ETAT DE LA VOITURE (par évènement)
❒Echéance entretien programmé.
❒Informations Trip computer.
❒Réglage de l’allumage de graphique / aiguilles / affichage du
tableau de bord, autoradio, climatiseur automatique bizone.
❒Visualisation des messages d’avarie/avertissement/activation des
fonctions.
❒Visualisation modalité CITY (si elle est sélectionnée).
❒Visualisation position assiette des phares (présente avec feux de
croisement enclenchés) E.
❒Symbole de présence possible de verglas sur la route.
37
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
FOH9000m

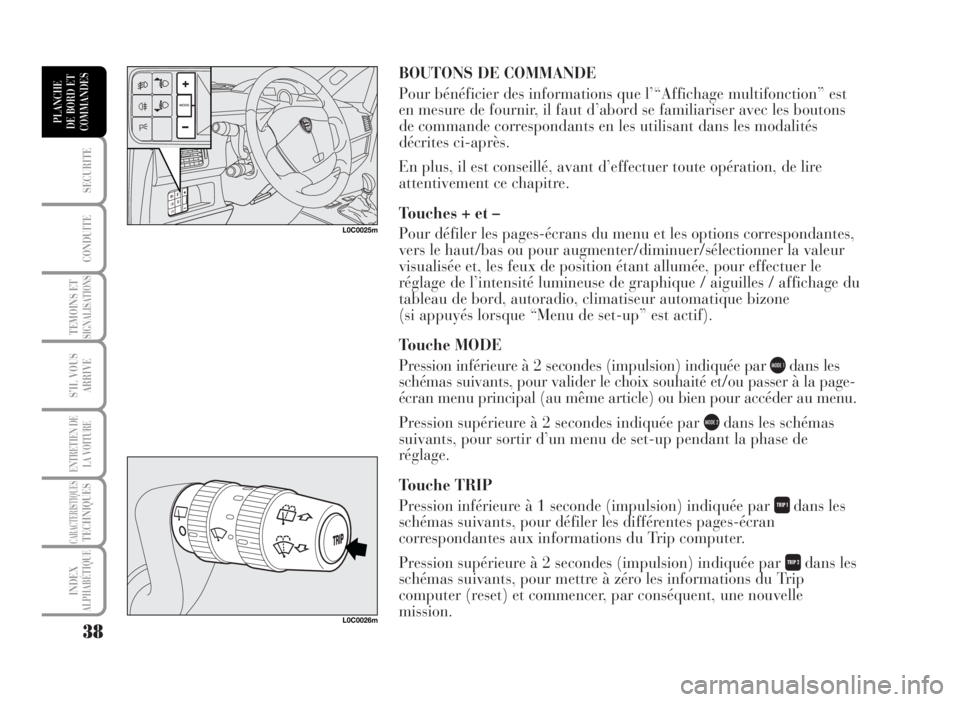

BOUTONS DE COMMANDE
Pour bénéficier des informations que l’“Affichage multifonction” est
en mesure de fournir, il faut d’abord se familiariser avec les boutons
de commande correspondants en les utilisant dans les modalités
décrites ci-après.
En plus, il est conseillé, avant d’effectuer toute opération, de lire
attentivement ce chapitre.
Touches + et –
Pour défiler les pages-écrans du menu et les options correspondantes,
vers le haut/bas ou pour augmenter/diminuer/sélectionner la valeur
visualisée et, les feux de position étant allumée, pour effectuer le
réglage de l’intensité lumineuse de graphique / aiguilles / affichage du
tableau de bord, autoradio, climatiseur automatique bizone
(si appuyés lorsque “Menu de set-up” est actif).
Touche MODE
Pression inférieure à 2 secondes (impulsion) indiquée par
bdans les
schémas suivants, pour valider le choix souhaité et/ou passer à la page-
écran menu principal (au même article) ou bien pour accéder au menu.
Pression supérieure à 2 secondes indiquée par
cdans les schémas
suivants, pour sortir d’un menu de set-up pendant la phase de
réglage.
Touche TRIP
Pression inférieure à 1 seconde (impulsion) indiquée par
hdans les
schémas suivants, pour défiler les différentes pages-écran
correspondantes aux informations du Trip computer.
Pression supérieure à 2 secondes (impulsion) indiquée par
idans les
schémas suivants, pour mettre à zéro les informations du Trip
computer (reset) et commencer, par conséquent, une nouvelle
mission.
38
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
L0C0025m
L0C0026m

62
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES

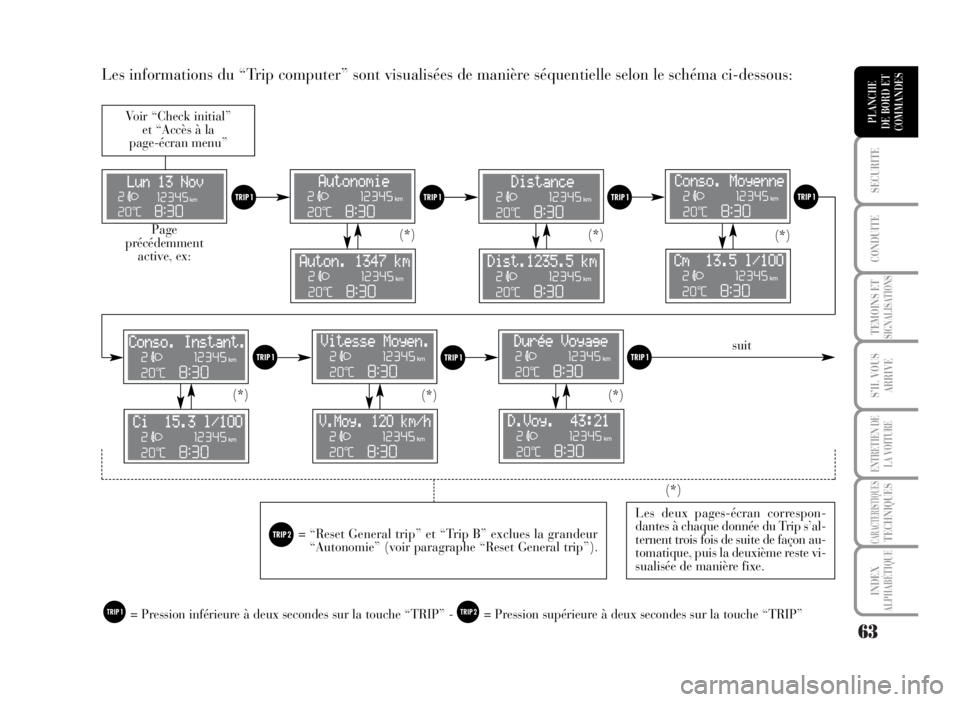

TRIP COMPUTER
Le “Trip computer” permet de visualiser sur l’affichage les grandeurs correspondantes à l’état de fonctionnement de la
voiture. Cette fonction est formée par “General trip”, correspondant à la mission complète de la voiture et par “Trip B”
qui, lorsque la voiture est remise, se trouve en modalité “ON”, correspondant à la mission partielle de la voiture. Cette
dernière fonction se trouve (comme illustré sur le graphique suivant) à l’intérieur de la mission complète. Les deux
fonctions peuvent être effacées. Le “General trip” visualise les grandeurs correspondantes à l’Autonomie, Distance
parcourue, Consommation moyenne, Consommation instantanée, Vitesse moyenne, Durée du voyage (durée de
conduite). Le “Trip B” visualise les grandeurs concernant la Distance B parcourue, Consommation moyenne B, Vitesse
moyenne B, Durée B du voyage (durée de conduite). Le “Trip B” est une fonction qui peut être exclue.
Procédure du début du voyage (reset)
Pour commencer un nouveau voyage contrôlé par le “General Trip”, avec la clé en position MAR, appuyer sur le
bouton
{sur le levier droit du volant avec modalité &(voir paragraphe “Boutons de commande affichage”).
L’opération de reset effectuée à la présence des pages correspondantes au “General trip” permet la mise à zéro
des grandeurs même sur le “Trip B”, alors que si elle est effectuée à la présence des pages correspondantes au
“Trip B” permet la mise à zéro des grandeurs uniquement correspondantes à cette fonction.
ATTENTION La grandeur “Autonomie” ne peut être effacée.
Reset TRIP B
Fin mission partielle
Début nouvelle mission partielle
Fin mission partielle
Début nouvelle mission
partielle
Reset TRIP B
Fin mission partielle
Début nouvelle mission partielle Reset GENERAL TRIP
Fin mission complète - Début nouvelle missionReset GENERAL TRIP
Fin mission complète - Début nouvelle mission
Fin mission partielle
Début nouvelle mission partielle Reset TRIP B
Reset TRIP B
TRIP B
TRIP B
TRIP B GENERAL TRIP˙
˙
˙
˙˙
˙
˙ ˙
%= Pression inférieure à deux secondes sur la touche “TRIP” - &= Pression supérieure à deux secondes sur la touche “TRIP”

63
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
Les informations du “Trip computer” sont visualisées de manière séquentielle selon le schéma ci-dessous:
Voir “Check initial”
et “Accès à la
page-écran menu”
Page
précédemment
active, ex:(*)
%%%%
%%
suit
&= “Reset General trip” et “Trip B” exclues la grandeur
“Autonomie” (voir paragraphe “Reset General trip”).
Les deux pages-écran correspon-
dantes à chaque donnée du Trip s’al-
ternent trois fois de suite de façon au-
tomatique, puis la deuxième reste vi-
sualisée de manière fixe.
%
(*)
(*)
(*) (*) (*)
(*)
%= Pression inférieure à deux secondes sur la touche “TRIP” - &= Pression supérieure à deux secondes sur la touche “TRIP”
