2007 Hyundai Sonata ESP

1
CARACTERÍSTICAS DO SEU HYUNDAI
55

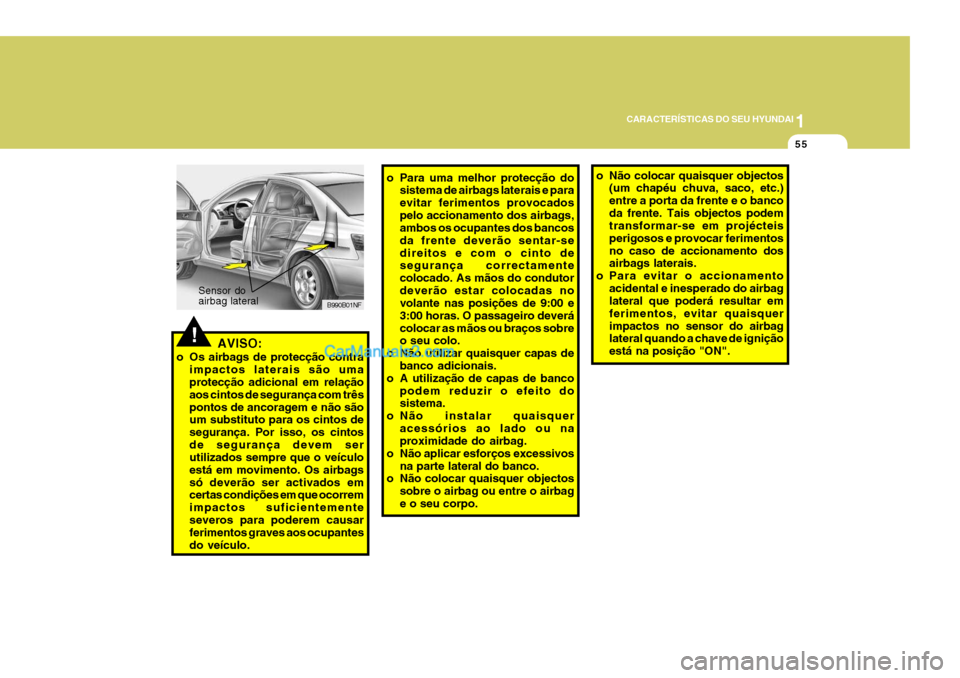

!AVISO:
o Os airbags de protecção contra impactos laterais são uma protecção adicional em relação aos cintos de segurança com trêspontos de ancoragem e não são um substituto para os cintos de segurança. Por isso, os cintosde segurança devem ser utilizados sempre que o veículo está em movimento. Os airbagssó deverão ser activados em certas condições em que ocorrem impactos suficientementeseveros para poderem causar ferimentos graves aos ocupantes do veículo. B990B01NF
Sensor do airbag lateral
o Para uma melhor protecção do
sistema de airbags laterais e para evitar ferimentos provocadospelo accionamento dos airbags, ambos os ocupantes dos bancos da frente deverão sentar-sedireitos e com o cinto de segurança correctamente colocado. As mãos do condutordeverão estar colocadas no volante nas posições de 9:00 e 3:00 horas. O passageiro deverácolocar as mãos ou braços sobre o seu colo.
o Não utilizar quaisquer capas de banco adicionais.
o A utilização de capas de banco
podem reduzir o efeito dosistema.
o Não instalar quaisquer
acessórios ao lado ou naproximidade do airbag.
o Não aplicar esforços excessivos
na parte lateral do banco.
o Não colocar quaisquer objectos
sobre o airbag ou entre o airbag e o seu corpo.
o Não colocar quaisquer objectos(um chapéu chuva, saco, etc.) entre a porta da frente e o bancoda frente. Tais objectos podem transformar-se em projécteis perigosos e provocar ferimentosno caso de accionamento dos airbags laterais.
o Para evitar o accionamento
acidental e inesperado do airbaglateral que poderá resultar em ferimentos, evitar quaisquerimpactos no sensor do airbag lateral quando a chave de ignição está na posição "ON".

1CARACTERÍSTICAS DO SEU HYUNDAI
56

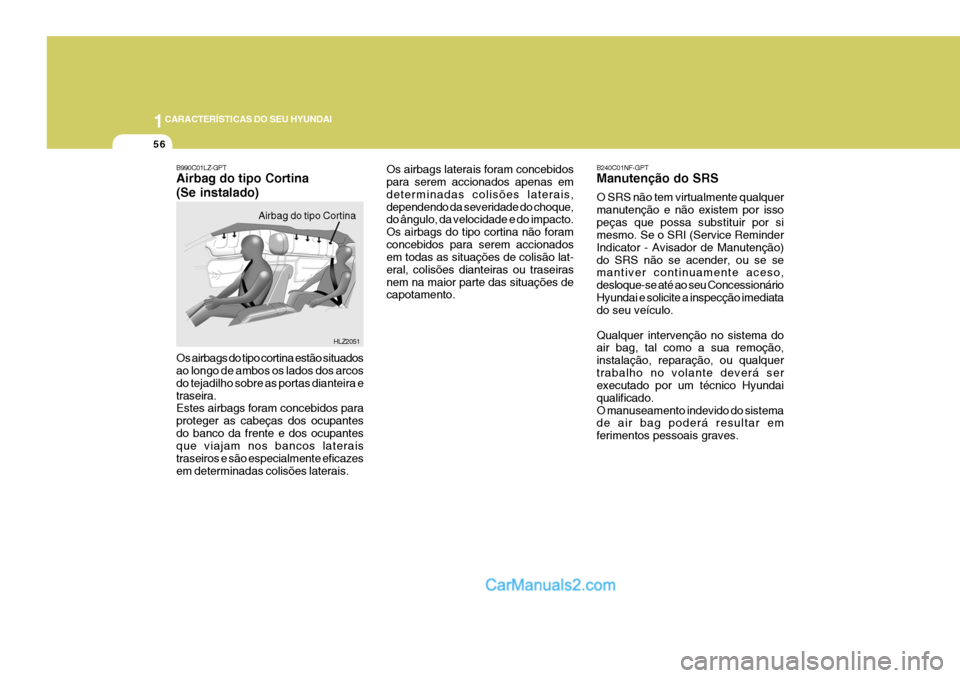

B240C01NF-GPT Manutenção do SRS O SRS não tem virtualmente qualquer manutenção e não existem por issopeças que possa substituir por si mesmo. Se o SRI (Service Reminder Indicator - Avisador de Manutenção)do SRS não se acender, ou se se mantiver continuamente aceso, desloque-se até ao seu ConcessionárioHyundai e solicite a inspecção imediata do seu veículo. Qualquer intervenção no sistema do air bag, tal como a sua remoção, instalação, reparação, ou qualquertrabalho no volante deverá ser executado por um técnico Hyundai qualificado.O manuseamento indevido do sistema de air bag poderá resultar em ferimentos pessoais graves.
B990C01LZ-GPT Airbag do tipo Cortina (Se instalado) Os airbags do tipo cortina estão situados ao longo de ambos os lados dos arcos do tejadilho sobre as portas dianteira etraseira. Estes airbags foram concebidos para proteger as cabeças dos ocupantesdo banco da frente e dos ocupantes que viajam nos bancos laterais traseiros e são especialmente eficazesem determinadas colisões laterais.HLZ2051
Airbag do tipo Cortina
Os airbags laterais foram concebidos para serem accionados apenas em determinadas colisões laterais,dependendo da severidade do choque, do ângulo, da velocidade e do impacto. Os airbags do tipo cortina não foramconcebidos para serem accionados em todas as situações de colisão lat- eral, colisões dianteiras ou traseirasnem na maior parte das situações de capotamento.

1
CARACTERÍSTICAS DO SEU HYUNDAI
57
!

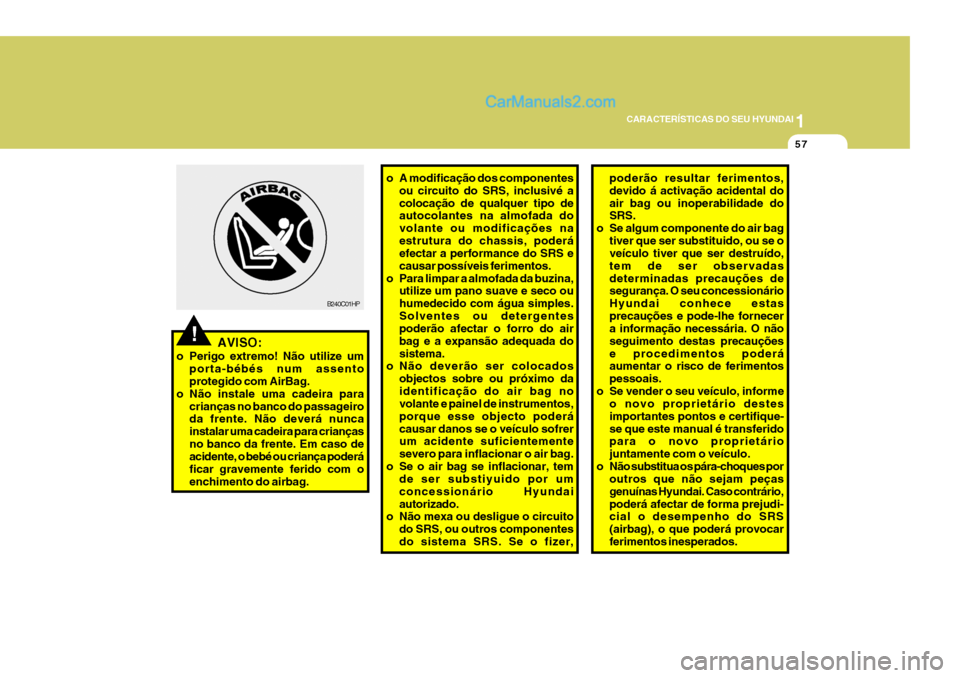

o A modificação dos componentes
ou circuito do SRS, inclusivé a colocação de qualquer tipo de autocolantes na almofada do volante ou modificações naestrutura do chassis, poderá efectar a performance do SRS e causar possíveis ferimentos.
o Para limpar a almofada da buzina, utilize um pano suave e seco ouhumedecido com água simples.Solventes ou detergentes poderão afectar o forro do air bag e a expansão adequada dosistema.
o Não deverão ser colocados
objectos sobre ou próximo daidentificação do air bag no volante e painel de instrumentos, porque esse objecto poderácausar danos se o veículo sofrer um acidente suficientemente severo para inflacionar o air bag.
o Se o air bag se inflacionar, tem de ser substiyuido por umconcessionário Hyundaiautorizado.
o Não mexa ou desligue o circuito
do SRS, ou outros componentesdo sistema SRS. Se o fizer,
B240C01HP
AVISO:
o Perigo extremo! Não utilize um porta-bébés num assento protegido com AirBag.
o Não instale uma cadeira para crianças no banco do passageiroda frente. Não deverá nunca instalar uma cadeira para criançasno banco da frente. Em caso de acidente, o bebé ou criança poderá ficar gravemente ferido com oenchimento do airbag. poderão resultar ferimentos,devido á activação acidental doair bag ou inoperabilidade do SRS.
o Se algum componente do air bag
tiver que ser substituido, ou se oveículo tiver que ser destruído, tem de ser observadasdeterminadas precauções de segurança. O seu concessionário Hyundai conhece estasprecauções e pode-lhe fornecer a informação necessária. O não seguimento destas precauçõese procedimentos poderá aumentar o risco de ferimentos pessoais.
o Se vender o seu veículo, informe o novo proprietário destesimportantes pontos e certifique-se que este manual é transferido para o novo proprietário juntamente com o veículo.
o Não substitua os pára-choques por outros que não sejam peçasgenuínas Hyundai. Caso contrário,poderá afectar de forma prejudi- cial o desempenho do SRS (airbag), o que poderá provocarferimentos inesperados.

1
CARACTERÍSTICAS DO SEU HYUNDAI
59

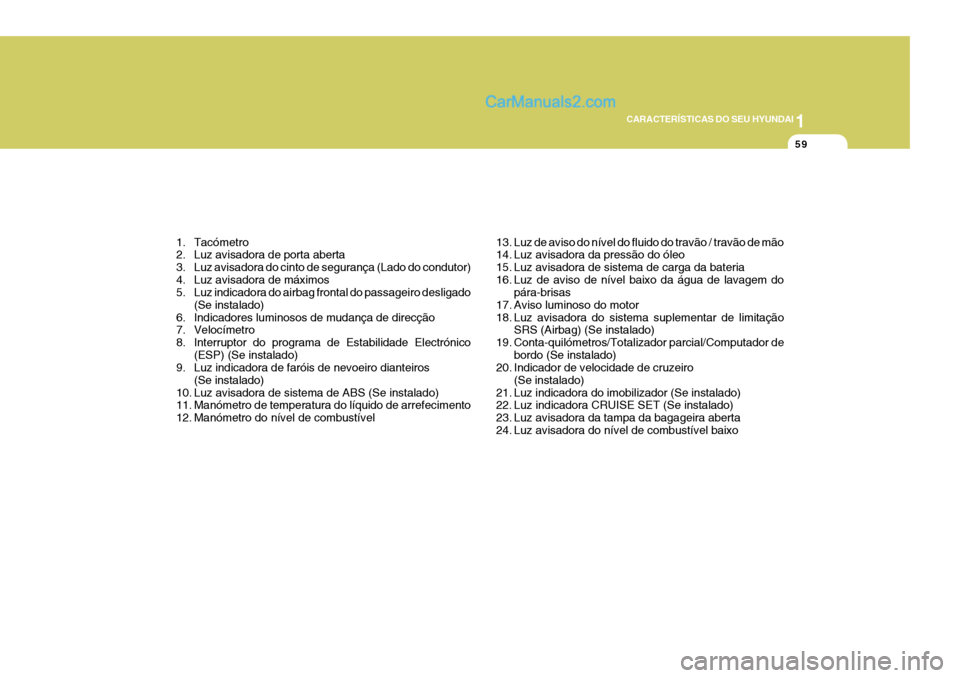

1. Tacómetro
2. Luz avisadora de porta aberta
3. Luz avisadora do cinto de segurança (Lado do condutor)
4. Luz avisadora de máximos
5. Luz indicadora do airbag frontal do passageiro desligado (Se instalado)
6. Indicadores luminosos de mudança de direcção
7. Velocímetro
8. Interruptor do programa de Estabilidade Electrónico (ESP) (Se instalado)
9. Luz indicadora de faróis de nevoeiro dianteiros
(Se instalado)
10. Luz avisadora de sistema de ABS (Se instalado)
11. Manómetro de temperatura do líquido de arrefecimento
12. Manómetro do nível de combustível 13. Luz de aviso do nível do fluido do travão / travão de mão
14. Luz avisadora da pressão do óleo
15. Luz avisadora de sistema de carga da bateria
16. Luz de aviso de nível baixo da água de lavagem do
pára-brisas
17. Aviso luminoso do motor
18. Luz avisadora do sistema suplementar de limitação SRS (Airbag) (Se instalado)
19. Conta-quilómetros/Totalizador parcial/Computador de bordo (Se instalado)
20. Indicador de velocidade de cruzeiro
(Se instalado)
21. Luz indicadora do imobilizador (Se instalado)
22. Luz indicadora CRUISE SET (Se instalado)
23. Luz avisadora da tampa da bagageira aberta
24. Luz avisadora do nível de combustível baixo

1
CARACTERÍSTICAS DO SEU HYUNDAI
61
1. Tacómetro
2. Luz de aviso do filtro de combustível (Motor Diesel)
3. Luz indicadora de pré-aquecimento (Motor Diesel)
4. Luz avisadora de porta aberta
5. Luz avisadora do cinto de segurança (Lado do condutor)
6. Luz avisadora de máximos
7. Luz indicadora do airbag frontal do passageiro desligado (Se instalado)
8. Indicadores luminosos de mudança de direcção
9. Velocímetro
10. Interruptor do programa de Estabilidade Electrónico (ESP) (Se instalado)
11. Luz indicadora de faróis de nevoeiro dianteiros (Se instalado)
12. Luz avisadora de sistema de ABS (Se instalado)
13. Manómetro de temperatura do líquido de arrefecimento
14. Manómetro do nível de combustível 15. Luz de aviso do nível do fluido do travão / travão de mão
16. Luz avisadora da pressão do óleo
17. Luz avisadora de sistema de carga da bateria
18. Luz de aviso de nível baixo da água de lavagem do pára-
brisas
19. Aviso luminoso do motor
20. Luz avisadora do sistema suplementar de limitação SRS (Airbag) (Se instalado)
21. Conta-quilómetros/Totalizador parcial/Computador de bordo (Se instalado)
22. Indicador de velocidade de cruzeiro
(Se instalado)
23. Luz indicadora do imobilizador (Se instalado)
24. Luz indicadora CRUISE SET (Se instalado)
25. Luz avisadora da tampa da bagageira aberta
26. Luz avisadora do nível de combustível baixo

1CARACTERÍSTICAS DO SEU HYUNDAI

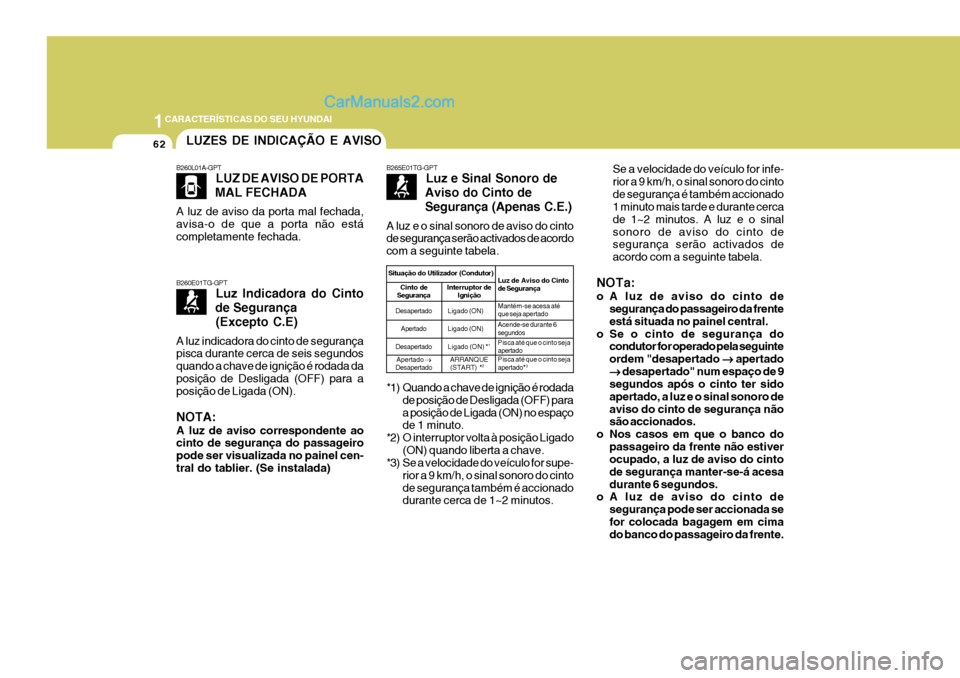

62LUZES DE INDICAÇÃO E AVISO
B260L01A-GPT LUZ DE AVISO DE PORTA
MAL FECHADA
A luz de aviso da porta mal fechada, avisa-o de que a porta não estácompletamente fechada.
B260E01TG-GPT Luz Indicadora do Cinto
de Segurança (Excepto C.E)
A luz indicadora do cinto de segurança pisca durante cerca de seis segundos quando a chave de ignição é rodada daposição de Desligada (OFF) para a posição de Ligada (ON). NOTA: A luz de aviso correspondente ao cinto de segurança do passageiro pode ser visualizada no painel cen-tral do tablier. (Se instalada)
B265E01TG-GPT Luz e Sinal Sonoro de
Aviso do Cinto de Segurança (Apenas C.E.)
A luz e o sinal sonoro de aviso do cinto de segurança serão activados de acordo com a seguinte tabela.
Desapertado Ligado (ON)
Apertado Ligado (ON)
Desapertado Ligado (ON) *1
Apertado



Desapertado Luz de Aviso do Cinto de Segurança
Cinto de
Segurança
Situação do Utilizador (Condutor)
Interruptor deIgnição
Mantém-se acesa até que seja apertado Acende-se durante 6 segundos Pisca até que o cinto seja apertado Pisca até que o cinto seja apertado*3
ARRANQUE (START) *
2
*1) Quando a chave de ignição é rodada de posição de Desligada (OFF) para a posição de Ligada (ON) no espaço de 1 minuto.
*2) O interruptor volta à posição Ligado (ON) quando liberta a chave.
*3) Se a velocidade do veículo for supe-
rior a 9 km/h, o sinal sonoro do cinto de segurança também é accionado durante cerca de 1~2 minutos. Se a velocidade do veículo for infe- rior a 9 km/h, o sinal sonoro do cintode segurança é também accionado 1 minuto mais tarde e durante cerca de 1~2 minutos. A luz e o sinalsonoro de aviso do cinto de segurança serão activados de acordo com a seguinte tabela.
NOTa:
o A luz de aviso do cinto de segurança do passageiro da frente está situada no painel central.
o Se o cinto de segurança do condutor for operado pela seguinteordem "desapertado

apertado


desapertado" num espaço de 9
segundos após o cinto ter sidoapertado, a luz e o sinal sonoro deaviso do cinto de segurança não são accionados.
o Nos casos em que o banco do passageiro da frente não estiverocupado, a luz de aviso do cinto de segurança manter-se-á acesadurante 6 segundos.
o A luz de aviso do cinto de
segurança pode ser accionada sefor colocada bagagem em cima do banco do passageiro da frente.

1CARACTERÍSTICAS DO SEU HYUNDAI
64
!

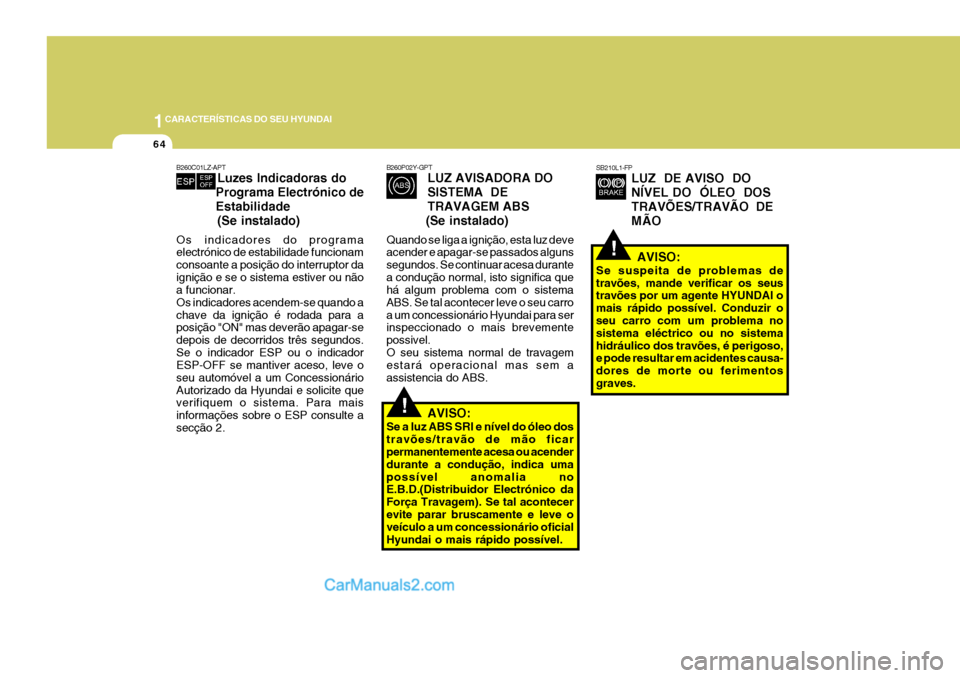

SB210L1-FP
LUZ DE AVISO DO NÍVEL DO ÓLEO DOSTRAVÕES/TRAVÃO DEMÃO
AVISO:
Se suspeita de problemas de travões, mande verificar os seus travões por um agente HYUNDAI o mais rápido possível. Conduzir oseu carro com um problema no sistema eléctrico ou no sistema hidráulico dos travões, é perigoso, e pode resultar em acidentes causa- dores de morte ou ferimentosgraves.
!
B260P02Y-GPT LUZ AVISADORA DO SISTEMA DETRAVAGEM ABS
(Se instalado)
Quando se liga a ignição, esta luz deve acender e apagar-se passados alguns segundos. Se continuar acesa durantea condução normal, isto significa que há algum problema com o sistema ABS. Se tal acontecer leve o seu carroa um concessionário Hyundai para ser inspeccionado o mais brevemente possivel.O seu sistema normal de travagem estará operacional mas sem a assistencia do ABS.
AVISO:
Se a luz ABS SRI e nível do óleo dos travões/travão de mão ficar permanentemente acesa ou acender durante a condução, indica umapossível anomalia no E.B.D.(Distribuidor Electrónico da Força Travagem). Se tal acontecerevite parar bruscamente e leve o veículo a um concessionário oficial Hyundai o mais rápido possível.
B260C01LZ-APT Luzes Indicadoras do
Programa Electrónico de Estabilidade (Se instalado)
Os indicadores do programa electrónico de estabilidade funcionam consoante a posição do interruptor daignição e se o sistema estiver ou não a funcionar. Os indicadores acendem-se quando achave da ignição é rodada para a posição "ON" mas deverão apagar-se depois de decorridos três segundos.Se o indicador ESP ou o indicador ESP-OFF se mantiver aceso, leve o seu automóvel a um ConcessionárioAutorizado da Hyundai e solicite que verifiquem o sistema. Para mais informações sobre o ESP consulte asecção 2.

1
CARACTERÍSTICAS DO SEU HYUNDAI
65

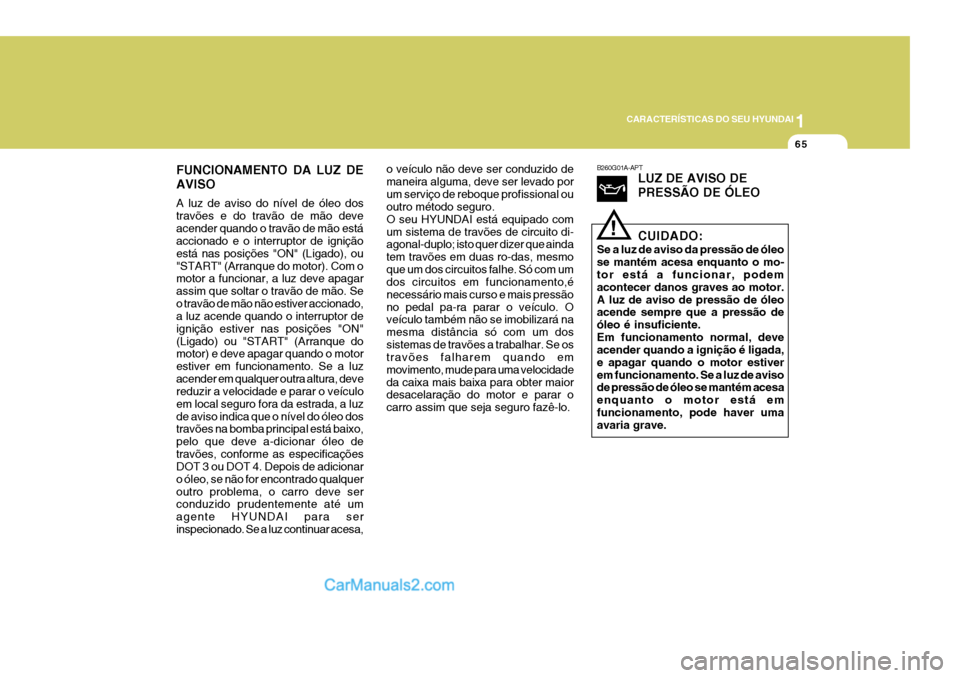

FUNCIONAMENTO DA LUZ DE AVISO A luz de aviso do nível de óleo dos travões e do travão de mão deveacender quando o travão de mão está accionado e o interruptor de ignição está nas posições "ON" (Ligado), ou"START" (Arranque do motor). Com o motor a funcionar, a luz deve apagar assim que soltar o travão de mão. Seo travão de mão não estiver accionado, a luz acende quando o interruptor de ignição estiver nas posições "ON"(Ligado) ou "START" (Arranque do motor) e deve apagar quando o motor estiver em funcionamento. Se a luzacender em qualquer outra altura, deve reduzir a velocidade e parar o veículo em local seguro fora da estrada, a luzde aviso indica que o nível do óleo dos travões na bomba principal está baixo, pelo que deve a-dicionar óleo detravões, conforme as especificações DOT 3 ou DOT 4. Depois de adicionar o óleo, se não for encontrado qualqueroutro problema, o carro deve ser conduzido prudentemente até um agente HYUNDAI para serinspecionado. Se a luz continuar acesa, o veículo não deve ser conduzido demaneira alguma, deve ser levado porum serviço de reboque profissional ou outro método seguro. O seu HYUNDAI está equipado comum sistema de travões de circuito di- agonal-duplo; isto quer dizer que ainda tem travões em duas ro-das, mesmoque um dos circuitos falhe. Só com um dos circuitos em funcionamento,é necessário mais curso e mais pressãono pedal pa-ra parar o veículo. O veículo também não se imobilizará na mesma distância só com um dossistemas de travões a trabalhar. Se os travões falharem quando em movimento, mude para uma velocidadeda caixa mais baixa para obter maior desacelaração do motor e parar o carro assim que seja seguro fazê-lo.
B260G01A-APT
LUZ DE AVISO DE PRESSÃO DE ÓLEO CUIDADO:
Se a luz de aviso da pressão de óleo se mantém acesa enquanto o mo- tor está a funcionar, podem acontecer danos graves ao motor.A luz de aviso de pressão de óleo acende sempre que a pressão de óleo é insuficiente.Em funcionamento normal, deve acender quando a ignição é ligada, e apagar quando o motor estiverem funcionamento. Se a luz de aviso de pressão de óleo se mantém acesa enquanto o motor está emfuncionamento, pode haver uma avaria grave.
!
