2007 Hyundai Sonata ESP

1
CARACTERÍSTICAS DO SEU HYUNDAI
37
!

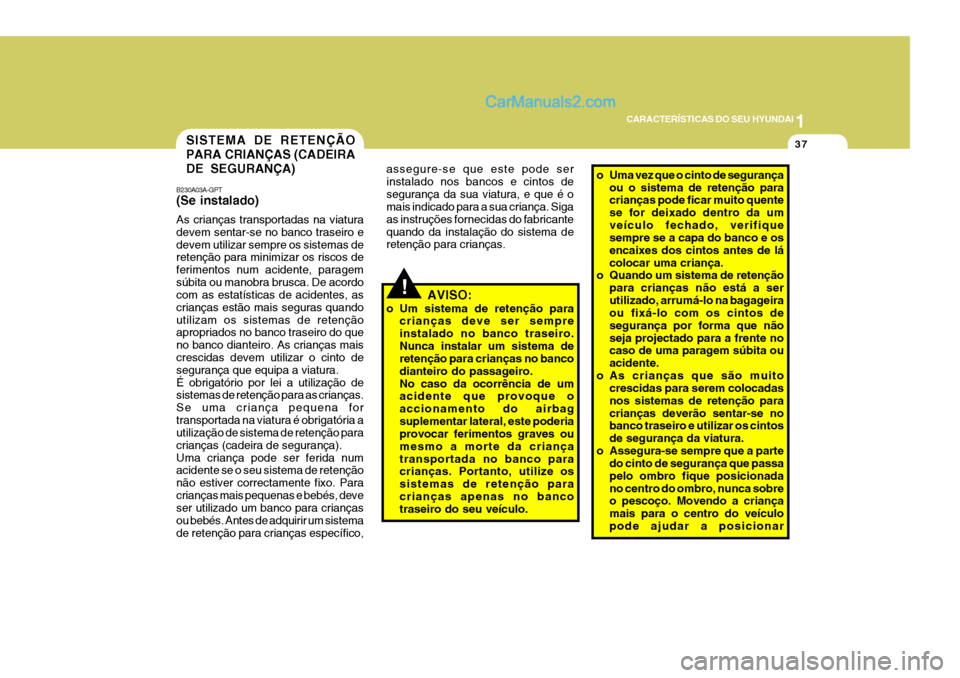

SISTEMA DE RETENÇÃO PARA CRIANÇAS (CADEIRADE SEGURANÇA)
B230A03A-GPT (Se instalado) As crianças transportadas na viatura devem sentar-se no banco traseiro edevem utilizar sempre os sistemas de retenção para minimizar os riscos de ferimentos num acidente, paragemsúbita ou manobra brusca. De acordo com as estatísticas de acidentes, as crianças estão mais seguras quandoutilizam os sistemas de retenção apropriados no banco traseiro do que no banco dianteiro. As crianças mais crescidas devem utilizar o cinto de segurança que equipa a viatura.É obrigatório por lei a utilização de sistemas de retenção para as crianças. Se uma criança pequena fortransportada na viatura é obrigatória a utilização de sistema de retenção para crianças (cadeira de segurança).Uma criança pode ser ferida num acidente se o seu sistema de retenção não estiver correctamente fixo. Paracrianças mais pequenas e bebés, deve ser utilizado um banco para crianças ou bebés. Antes de adquirir um sistemade retenção para crianças específico, AVISO:
o Um sistema de retenção para crianças deve ser sempreinstalado no banco traseiro.Nunca instalar um sistema de retenção para crianças no banco dianteiro do passageiro.No caso da ocorrência de um acidente que provoque o accionamento do airbagsuplementar lateral, este poderia provocar ferimentos graves ou mesmo a morte da criançatransportada no banco para crianças. Portanto, utilize os sistemas de retenção paracrianças apenas no banco traseiro do seu veículo.
assegure-se que este pode ser instalado nos bancos e cintos desegurança da sua viatura, e que é o mais indicado para a sua criança. Siga as instruções fornecidas do fabricantequando da instalação do sistema de retenção para crianças.
o Uma vez que o cinto de segurança
ou o sistema de retenção paracrianças pode ficar muito quente se for deixado dentro da umveículo fechado, verifique sempre se a capa do banco e os encaixes dos cintos antes de lácolocar uma criança.
o Quando um sistema de retenção
para crianças não está a serutilizado, arrumá-lo na bagageira ou fixá-lo com os cintos de segurança por forma que nãoseja projectado para a frente no caso de uma paragem súbita ou acidente.
o As crianças que são muito crescidas para serem colocadasnos sistemas de retenção paracrianças deverão sentar-se no banco traseiro e utilizar os cintos de segurança da viatura.
o Assegura-se sempre que a parte do cinto de segurança que passapelo ombro fique posicionadano centro do ombro, nunca sobre o pescoço. Movendo a criança mais para o centro do veículopode ajudar a posicionar

1CARACTERÍSTICAS DO SEU HYUNDAI
40

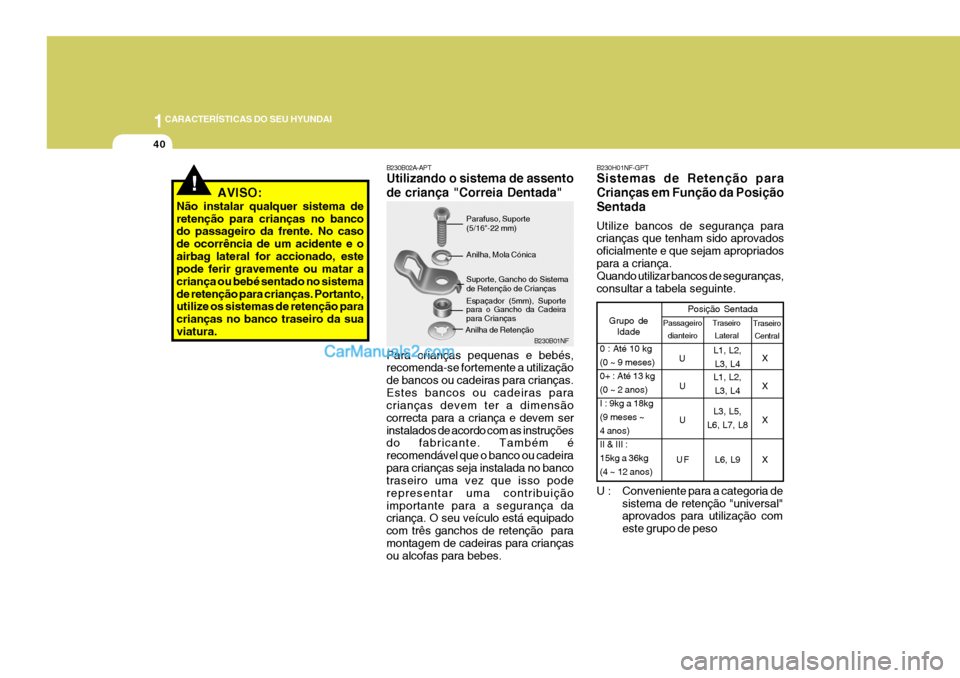

B230B02A-APT Utilizando o sistema de assento de criança "Correia Dentada" Para crianças pequenas e bebés, recomenda-se fortemente a utilização de bancos ou cadeiras para crianças.Estes bancos ou cadeiras para crianças devem ter a dimensão correcta para a criança e devem serinstalados de acordo com as instruções do fabricante. Também é recomendável que o banco ou cadeirapara crianças seja instalada no banco traseiro uma vez que isso pode representar uma contribuiçãoimportante para a segurança da criança. O seu veículo está equipado com três ganchos de retenção paramontagem de cadeiras para crianças ou alcofas para bebes. Parafuso, Suporte (5/16"-22 mm)
B230B01NF
Anilha, Mola Cónica Suporte, Gancho do Sistema de Retenção de Crianças Espaçador (5mm), Suporte para o Gancho da Cadeira para Crianças
Anilha de Retenção
!AVISO:
Não instalar qualquer sistema de retenção para crianças no banco do passageiro da frente. No caso de ocorrência de um acidente e oairbag lateral for accionado, este pode ferir gravemente ou matar a criança ou bebé sentado no sistemade retenção para crianças. Portanto, utilize os sistemas de retenção para crianças no banco traseiro da suaviatura. B230H01NF-GPT Sistemas de Retenção para Crianças em Função da PosiçãoSentada Utilize bancos de segurança para crianças que tenham sido aprovados oficialmente e que sejam apropriadospara a criança. Quando utilizar bancos de seguranças, consultar a tabela seguinte.
TraseiroCentral
Grupo de Idade Posição Sentada
L1, L2,
L3, L4 X
UX UX
UF X Traseiro
Lateral
Passageiro
dianteiro
0 : Até 10 kg (0 ~ 9 meses)0+ : Até 13 kg(0 ~ 2 anos)I : 9kg a 18kg(9 meses ~4 anos)II & III :15kg a 36kg(4 ~ 12 anos) U
L1, L2,
L3, L4
L3, L5,
L6, L7, L8
L6, L9
U : Conveniente para a categoria de sistema de retenção "universal" aprovados para utilização com este grupo de peso

1CARACTERÍSTICAS DO SEU HYUNDAI
42

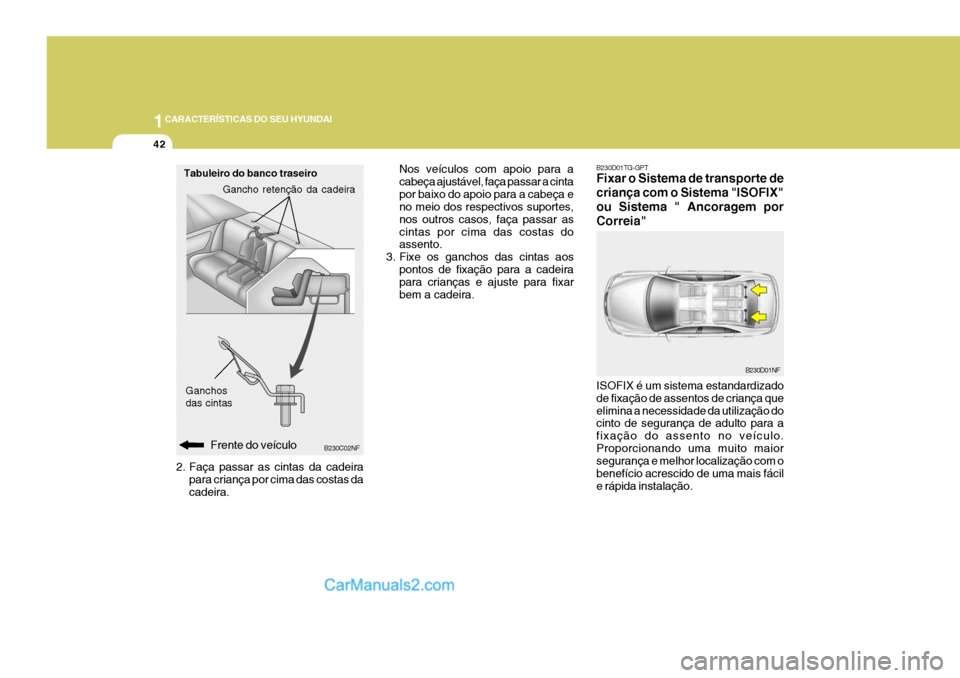

B230C02NF
Tabuleiro do banco traseiro
Ganchos das cintas
Frente do veículo
2. Faça passar as cintas da cadeira
para criança por cima das costas da cadeira. Gancho retenção da cadeira
Nos veículos com apoio para acabeça ajustável, faça passar a cintapor baixo do apoio para a cabeça e no meio dos respectivos suportes, nos outros casos, faça passar ascintas por cima das costas do assento.
3. Fixe os ganchos das cintas aos pontos de fixação para a cadeirapara crianças e ajuste para fixar bem a cadeira.
B230D01TG-GPT Fixar o Sistema de transporte de criança com o Sistema "ISOFIX"ou Sistema " Ancoragem porCorreia" ISOFIX é um sistema estandardizado de fixação de assentos de criança queelimina a necessidade da utilização do cinto de segurança de adulto para a fixação do assento no veículo.Proporcionando uma muito maior segurança e melhor localização com o benefício acrescido de uma mais fácile rápida instalação. B230D01NF

1
CARACTERÍSTICAS DO SEU HYUNDAI
43
! AVISO:
o Não deve instalar uma cadeira de segurança para crianças no lugar central do banco traseiro utilizando as ligações ISOFIX.Estas destinam-se apenas aos lugares esquerdo e direito. Não dê uma utilização incorrecta aospontos de fixação ISOFIX tentando instalar uma cadeira no lugar central. Em caso de choque,as ligações ISOFIX podem não ter a força suficiente para suster a cadeira instalada na referidaposição e há a possibilidade de rotura, provocando ferimentos graves ou mesmo a morte.
o Quando utilizar o sistema "ISOFIX" do veículo parainstalar uma cadeira especial
para crianças no banco de trás,
2. Ligue o gancho da correia dentada
ao suporte do assento de criança eaperte até fixar. Consulte "Fixar assento de criança com o sistema de correia dentada " página 1-41.
B230D03NF

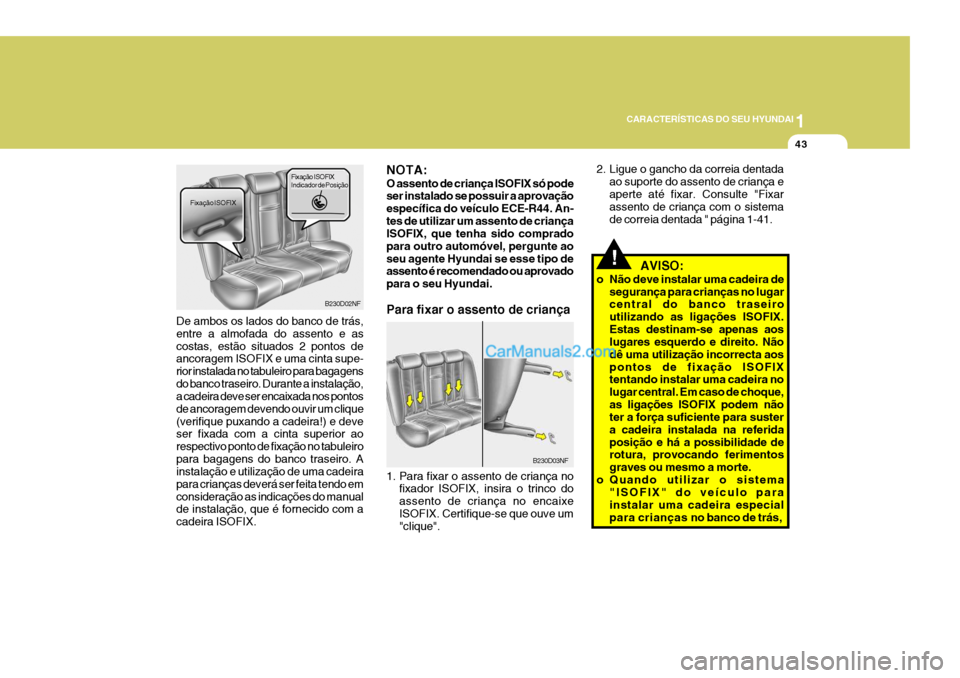

NOTA: O assento de criança ISOFIX só pode ser instalado se possuir a aprovação específica do veículo ECE-R44. An-tes de utilizar um assento de criança ISOFIX, que tenha sido comprado para outro automóvel, pergunte aoseu agente Hyundai se esse tipo de assento é recomendado ou aprovado para o seu Hyundai. Para fixar o assento de criança
1. Para fixar o assento de criança no fixador ISOFIX, insira o trinco do assento de criança no encaixeISOFIX. Certifique-se que ouve um "clique".
De ambos os lados do banco de trás, entre a almofada do assento e ascostas, estão situados 2 pontos de ancoragem ISOFIX e uma cinta supe- rior instalada no tabuleiro para bagagensdo banco traseiro. Durante a instalação, a cadeira deve ser encaixada nos pontos de ancoragem devendo ouvir um clique(verifique puxando a cadeira!) e deve ser fixada com a cinta superior ao respectivo ponto de fixação no tabuleiropara bagagens do banco traseiro. A instalação e utilização de uma cadeira para crianças deverá ser feita tendo emconsideração as indicações do manual de instalação, que é fornecido com a cadeira ISOFIX. B230D02NF
Fixação ISOFIX
Fixação ISOFIX Indicador de Posição

1CARACTERÍSTICAS DO SEU HYUNDAI
44
!

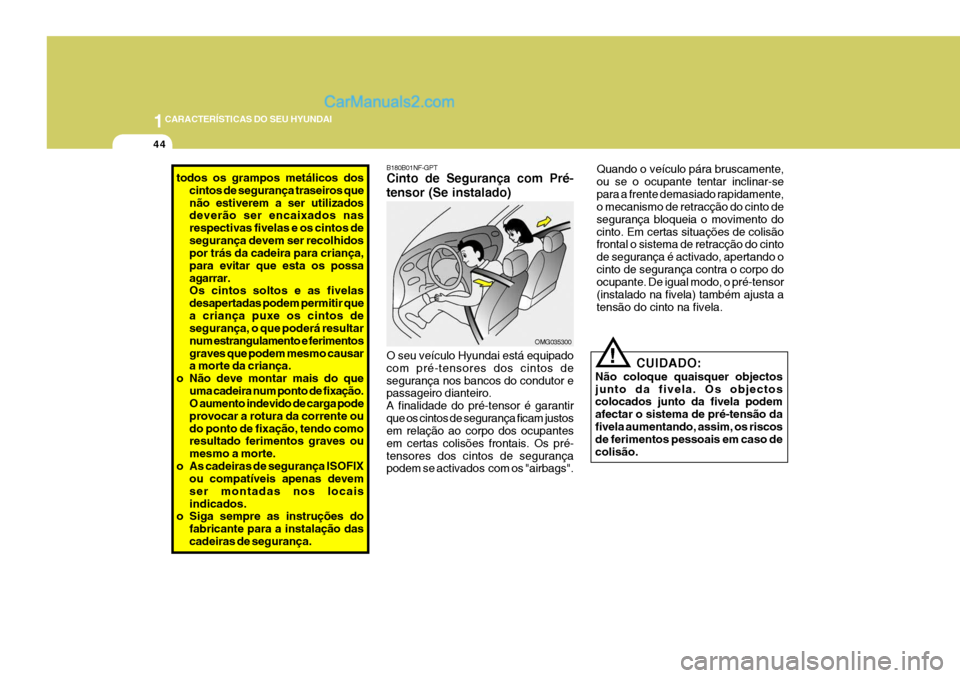

B180B01NF-GPT Cinto de Segurança com Pré- tensor (Se instalado) O seu veículo Hyundai está equipado com pré-tensores dos cintos desegurança nos bancos do condutor e passageiro dianteiro. A finalidade do pré-tensor é garantirque os cintos de segurança ficam justos em relação ao corpo dos ocupantes em certas colisões frontais. Os pré-tensores dos cintos de segurança podem se activados com os "airbags".
OMG035300
CUIDADO:
Não coloque quaisquer objectos junto da fivela. Os objectos colocados junto da fivela podem afectar o sistema de pré-tensão dafivela aumentando, assim, os riscos de ferimentos pessoais em caso de colisão. Quando o veículo pára bruscamente,ou se o ocupante tentar inclinar-separa a frente demasiado rapidamente, o mecanismo de retracção do cinto de segurança bloqueia o movimento docinto. Em certas situações de colisão frontal o sistema de retracção do cinto de segurança é activado, apertando ocinto de segurança contra o corpo do ocupante. De igual modo, o pré-tensor (instalado na fivela) também ajusta atensão do cinto na fivela.
todos os grampos metálicos dos
cintos de segurança traseiros que não estiverem a ser utilizados deverão ser encaixados nas respectivas fivelas e os cintos desegurança devem ser recolhidos por trás da cadeira para criança, para evitar que esta os possaagarrar. Os cintos soltos e as fivelas desapertadas podem permitir quea criança puxe os cintos de segurança, o que poderá resultar num estrangulamento e ferimentosgraves que podem mesmo causar a morte da criança.
o Não deve montar mais do que
uma cadeira num ponto de fixação.O aumento indevido de carga pode provocar a rotura da corrente oudo ponto de fixação, tendo como resultado ferimentos graves ou mesmo a morte.
o As cadeiras de segurança ISOFIX ou compatíveis apenas devemser montadas nos locaisindicados.
o Siga sempre as instruções do
fabricante para a instalação dascadeiras de segurança.

1
CARACTERÍSTICAS DO SEU HYUNDAI
45
!

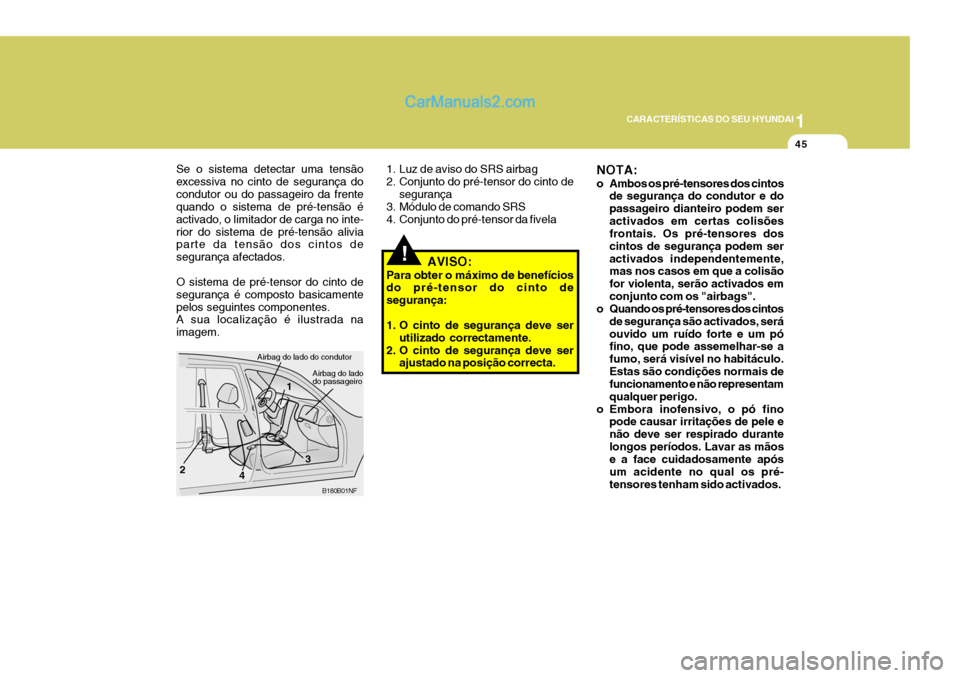

1. Luz de aviso do SRS airbag
2. Conjunto do pré-tensor do cinto de
segurança
3. Módulo de comando SRS
4. Conjunto do pré-tensor da fivela
B180B01NF
1
2
3
Airbag do lado do condutor
Airbag do lado do passageiro AVISO:
Para obter o máximo de benefícios do pré-tensor do cinto de segurança:
1. O cinto de segurança deve ser utilizado correctamente.
2. O cinto de segurança deve ser ajustado na posição correcta.
4
Se o sistema detectar uma tensão excessiva no cinto de segurança docondutor ou do passageiro da frente quando o sistema de pré-tensão é activado, o limitador de carga no inte-rior do sistema de pré-tensão alivia parte da tensão dos cintos de segurança afectados. O sistema de pré-tensor do cinto de segurança é composto basicamentepelos seguintes componentes. A sua localização é ilustrada na imagem. NOTA:
o Ambos os pré-tensores dos cintos
de segurança do condutor e do passageiro dianteiro podem seractivados em certas colisões frontais. Os pré-tensores dos cintos de segurança podem seractivados independentemente, mas nos casos em que a colisão for violenta, serão activados emconjunto com os "airbags".
o Quando os pré-tensores dos cintos
de segurança são activados, seráouvido um ruído forte e um pó fino, que pode assemelhar-se a fumo, será visível no habitáculo.Estas são condições normais de funcionamento e não representam qualquer perigo.
o Embora inofensivo, o pó fino pode causar irritações de pele enão deve ser respirado durantelongos períodos. Lavar as mãos e a face cuidadosamente após um acidente no qual os pré-tensores tenham sido activados.

1
CARACTERÍSTICAS DO SEU HYUNDAI
49

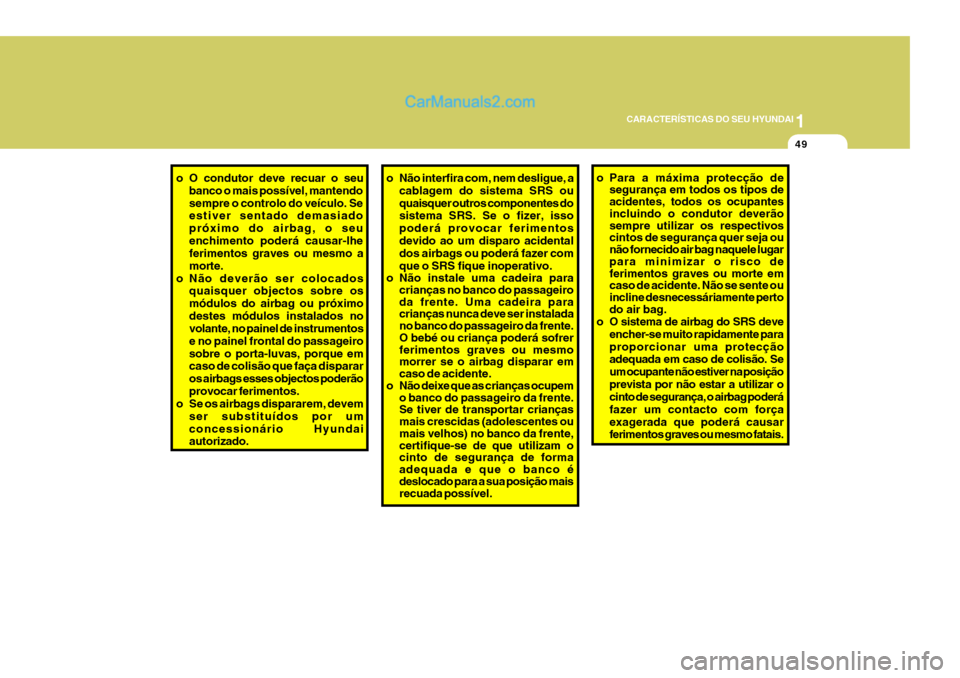

o O condutor deve recuar o seu
banco o mais possível, mantendo sempre o controlo do veículo. Se estiver sentado demasiado próximo do airbag, o seuenchimento poderá causar-lhe ferimentos graves ou mesmo a morte.
o Não deverão ser colocados quaisquer objectos sobre osmódulos do airbag ou próximodestes módulos instalados no volante, no painel de instrumentos e no painel frontal do passageirosobre o porta-luvas, porque em caso de colisão que faça disparar os airbags esses objectos poderãoprovocar ferimentos.
o Se os airbags dispararem, devem
ser substituídos por umconcessionário Hyundai autorizado. o Não interfira com, nem desligue, a
cablagem do sistema SRS ou quaisquer outros componentes do sistema SRS. Se o fizer, isso poderá provocar ferimentosdevido ao um disparo acidental dos airbags ou poderá fazer com que o SRS fique inoperativo.
o Não instale uma cadeira para crianças no banco do passageiro da frente. Uma cadeira para crianças nunca deve ser instalada no banco do passageiro da frente. O bebé ou criança poderá sofrer ferimentos graves ou mesmo morrer se o airbag disparar em caso de acidente.
o Não deixe que as crianças ocupem
o banco do passageiro da frente. Se tiver de transportar crianças mais crescidas (adolescentes ou mais velhos) no banco da frente, certifique-se de que utilizam o cinto de segurança de forma adequada e que o banco é deslocado para a sua posição mais recuada possível. o Para a máxima protecção de
segurança em todos os tipos deacidentes, todos os ocupantes incluindo o condutor deverão sempre utilizar os respectivos cintos de segurança quer seja ou não fornecido air bag naquele lugar para minimizar o risco de ferimentos graves ou morte em caso de acidente. Não se sente ou incline desnecessáriamente perto do air bag.
o O sistema de airbag do SRS deve
encher-se muito rapidamente para proporcionar uma protecção adequada em caso de colisão. Se um ocupante não estiver na posiçãoprevista por não estar a utilizar o cinto de segurança, o airbag poderá fazer um contacto com forçaexagerada que poderá causar ferimentos graves ou mesmo fatais.

1CARACTERÍSTICAS DO SEU HYUNDAI
54
B990B04Y-APT Airbag Lateral (Se instalado) O seu Hyundai está equipado com airbags laterais em cada um dosbancos da frente. A finalidade do airbag é fornecer ao condutor do veículo e/ou ao passageiro da frente uma protecçãoadicional que aquela oferecida pelo cinto de segurança. Apenas os airbags laterais estão concebidos para seremaccionados apenas no caso de colisões laterais, dependendo da violência do impacto, ângulo, velocidade e pontode impacto. Os airbags laterais não estão concebidos para serem accionados em todas as situações deimpactos laterais. B990B02LZ
!AVISO:
o O condutor é responsável pelo adequado posicionamento do interruptor de Ligar/desligar o airbag frontal do passageiro.
o Desactive o airbag do passageiro da frente apenas quando ointerruptor de ignição está desligado, para evitar que ocorrauma avaria no SRSCM (Módulo de Controlo do SRS). Além disso, há o perigo do airbagfrontal do condutor e/ou do passageiro e/ou o airbag lateral e de cortina do condutor e/ou dopassageiro não sejam accionados ou sejam accionados incorrectamente em caso decolisão.
o Nunca instale no banco do
passageiro da frente uma cadeirade criança prevista para ser instalada no banco traseiro. A criança pode sofrer ferimentos graves ou mesmo morrer devido ao brusco enchimento do airbag em caso de acidente.
o Mesmo que o seu veículo esteja equipado com um interruptorpara Ligar/Desligar o airbag dopassageiro, não instale um sistema de retenção para crianças no banco do passageiroda frente. Um sistema de retenção para crianças nunca deve ser instalado no banco da frente. Ascrianças que já sejam demasiado crescidas para utilizar um sistema de retenção para crianças devemocupar sempre o banco traseiro e utilizar os cintos de segurança disponíveis. As crianças terão asmelhores condições de segurança em caso de acidente quando estão retidas por umsistema de retenção adequado utilizado no banco traseiro.
o Assim que a sua desactivação deixe de ser necessária, armenovamente o sistema do airbag do passageiro da frente.
