2007 Hyundai Sonata ESP

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO

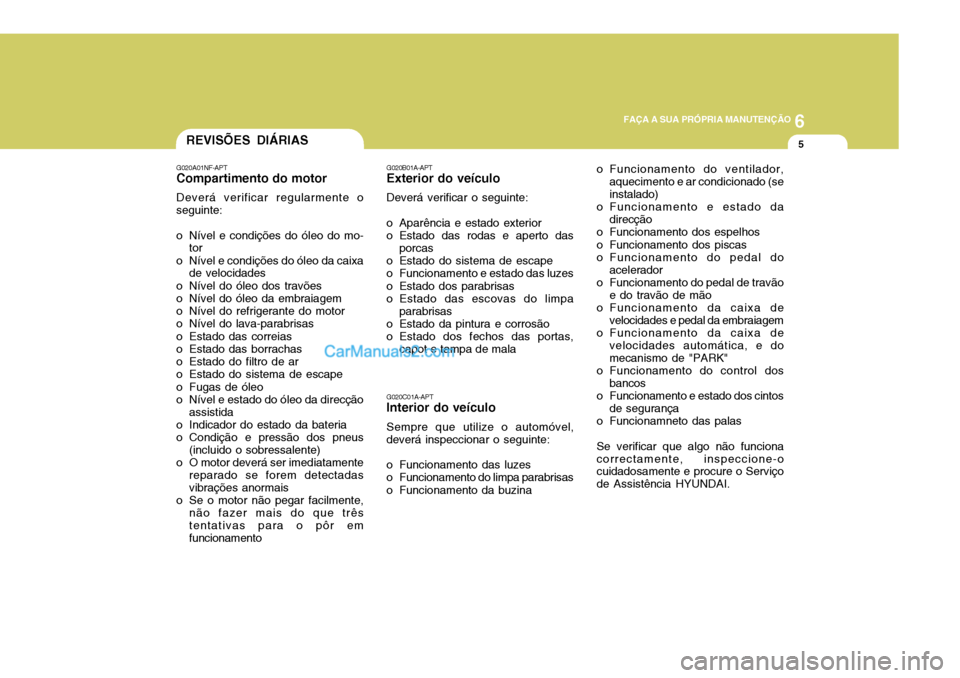

5REVISÕES DIÁRIAS
G020A01NF-APT
Compartimento do motor
Deverá verificar regularmente o seguinte:
o Nível e condições do óleo do mo- tor
o Nível e condições do óleo da caixa de velocidades
o Nível do óleo dos travões
o Nível do óleo da embraiagem
o Nível do refrigerante do motor
o Nível do lava-parabrisas
o Estado das correias
o Estado das borrachas
o Estado do filtro de ar
o Estado do sistema de escape
o Fugas de óleo
o Nível e estado do óleo da direcção assistida
o Indicador do estado da bateria
o Condição e pressão dos pneus (incluido o sobressalente)
o O motor deverá ser imediatamente
reparado se forem detectadasvibrações anormais
o Se o motor não pegar facilmente, não fazer mais do que três tentativas para o pôr em funcionamento o Funcionamento do ventilador,
aquecimento e ar condicionado (seinstalado)
o Funcionamento e estado da
direcção
o Funcionamento dos espelhos
o Funcionamento dos piscas
o Funcionamento do pedal do
acelerador
o Funcionamento do pedal de travão e do travão de mão
o Funcionamento da caixa de velocidades e pedal da embraiagem
o Funcionamento da caixa de velocidades automática, e do mecanismo de "PARK"
o Funcionamento do control dos bancos
o Funcionamento e estado dos cintos de segurança
o Funcionamneto das palas Se verificar que algo não funciona correctamente, inspeccione-o cuidadosamente e procure o Serviço de Assistência HYUNDAI.
G020B01A-APT
Exterior do veículo
Deverá verificar o seguinte:
o Aparência e estado exterior
o Estado das rodas e aperto das porcas
o Estado do sistema de escape
o Funcionamento e estado das luzes
o Estado dos parabrisas
o Estado das escovas do limpa parabrisas
o Estado da pintura e corrosão
o Estado dos fechos das portas, capot e tampa de mala
G020C01A-APT
Interior do veículo
Sempre que utilize o automóvel,
deverá inspeccionar o seguinte:
o Funcionamento das luzes
o Funcionamento do limpa parabrisas
o Funcionamento da buzina

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
6
G030B01JM

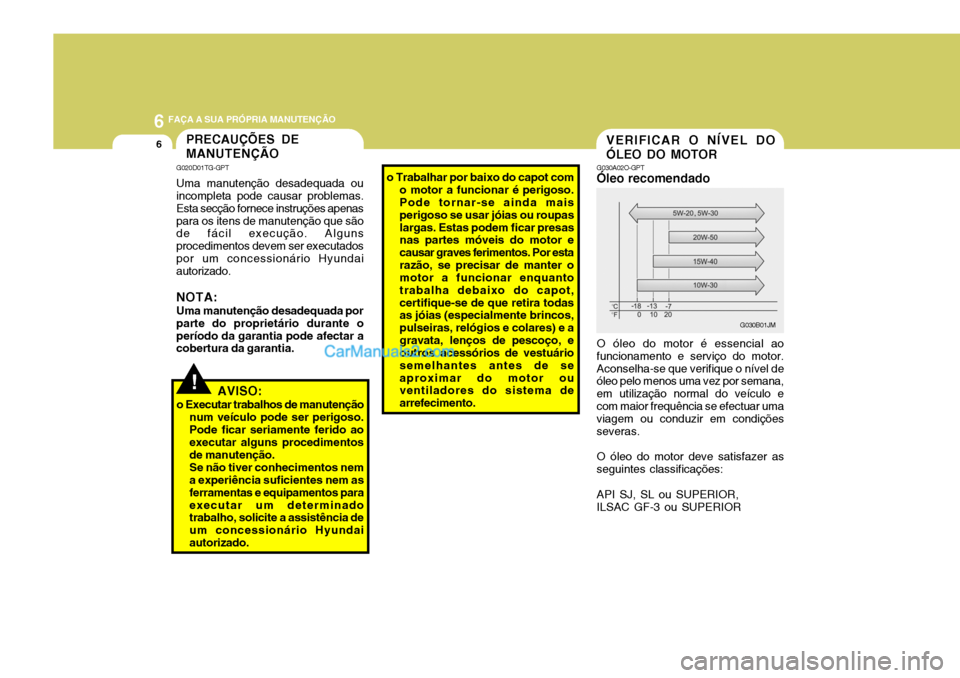

G030A02O-GPT
Óleo recomendado VERIFICAR O NÍVEL DO ÓLEO DO MOTOR
O óleo do motor é essencial ao funcionamento e serviço do motor.Aconselha-se que verifique o nível de óleo pelo menos uma vez por semana, em utilização normal do veículo ecom maior frequência se efectuar uma viagem ou conduzir em condições severas. O óleo do motor deve satisfazer as seguintes classificações: API SJ, SL ou SUPERIOR, ILSAC GF-3 ou SUPERIOR
PRECAUÇÕES DE MANUTENÇÃO
G020D01TG-GPT Uma manutenção desadequada ou incompleta pode causar problemas. Esta secção fornece instruções apenaspara os itens de manutenção que são de fácil execução. Alguns procedimentos devem ser executadospor um concessionário Hyundai autorizado. NOTA: Uma manutenção desadequada por parte do proprietário durante operíodo da garantia pode afectar a cobertura da garantia.
!AVISO:
o Executar trabalhos de manutenção num veículo pode ser perigoso. Pode ficar seriamente ferido ao executar alguns procedimentos de manutenção. Se não tiver conhecimentos nem a experiência suficientes nem as ferramentas e equipamentos paraexecutar um determinado trabalho, solicite a assistência de um concessionário Hyundaiautorizado. o Trabalhar por baixo do capot com
o motor a funcionar é perigoso. Pode tornar-se ainda mais perigoso se usar jóias ou roupaslargas. Estas podem ficar presas nas partes móveis do motor e causar graves ferimentos. Por estarazão, se precisar de manter o motor a funcionar enquanto trabalha debaixo do capot,certifique-se de que retira todas as jóias (especialmente brincos, pulseiras, relógios e colares) e agravata, lenços de pescoço, e outros acessórios de vestuário semelhantes antes de seaproximar do motor ou ventiladores do sistema de arrefecimento.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
7

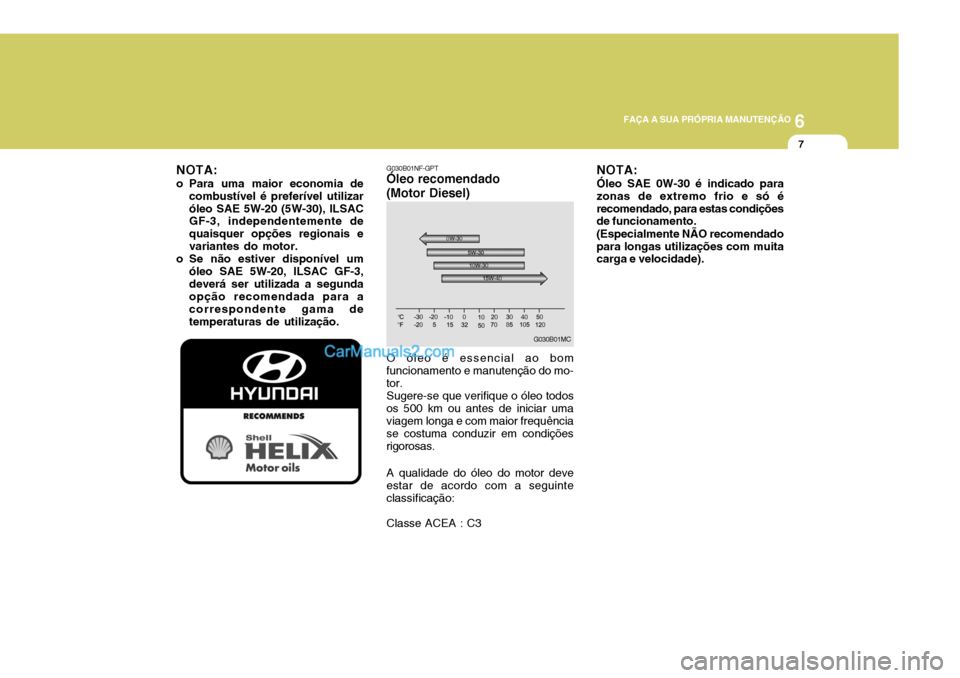

NOTA:
o Para uma maior economia de combustível é preferível utilizar óleo SAE 5W-20 (5W-30), ILSAC GF-3, independentemente de quaisquer opções regionais evariantes do motor.
o Se não estiver disponível um
óleo SAE 5W-20, ILSAC GF-3,deverá ser utilizada a segunda opção recomendada para a correspondente gama detemperaturas de utilização.
G030B01NF-GPT
Óleo recomendado (Motor Diesel)
O óleo é essencial ao bom
funcionamento e manutenção do mo- tor.
Sugere-se que verifique o óleo todos
os 500 km ou antes de iniciar umaviagem longa e com maior frequência se costuma conduzir em condiçõesrigorosas.
A qualidade do óleo do motor deve
estar de acordo com a seguinteclassificação:
Classe ACEA : C3
G030B01MC NOTA: Óleo SAE 0W-30 é indicado para zonas de extremo frio e só érecomendado, para estas condições de funcionamento. (Especialmente NÃO recomendado para longas utilizações com muita carga e velocidade).

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
8

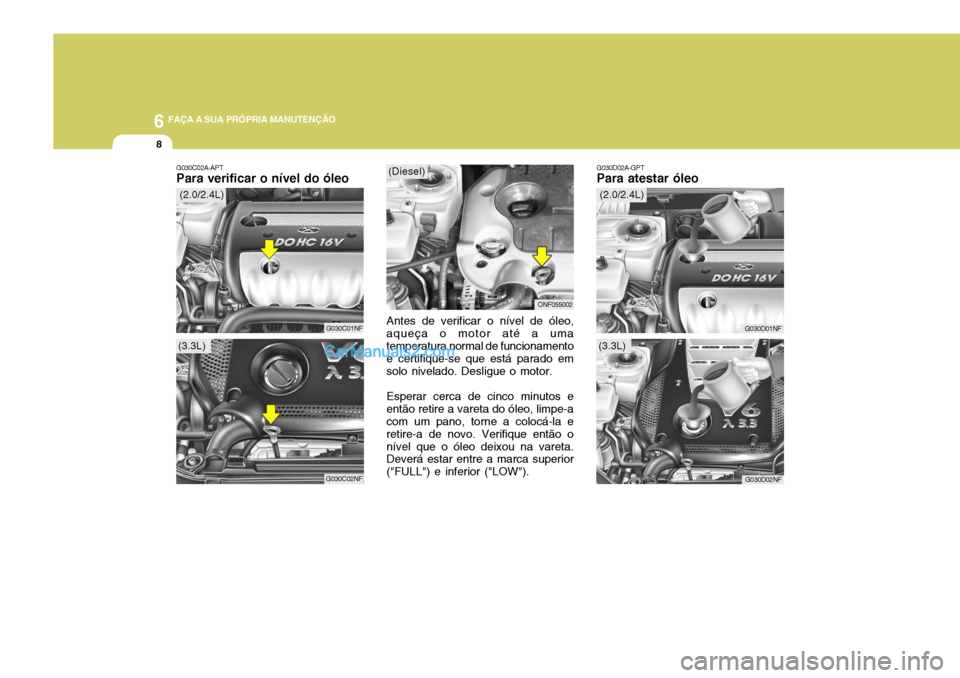

G030D02A-GPT
Para atestar óleo
G030D01NF
Antes de verificar o nível de óleo, aqueça o motor até a umatemperatura normal de funcionamento e certifique-se que está parado em solo nivelado. Desligue o motor. Esperar cerca de cinco minutos e então retire a vareta do óleo, limpe-a com um pano, torne a colocá-la e retire-a de novo. Verifique então onível que o óleo deixou na vareta. Deverá estar entre a marca superior ("FULL") e inferior ("LOW").
G030D02NF
(3.3L)
(2.0/2.4L)
G030C02A-APT Para verificar o nível do óleo
G030C01NF
G030C02NF
(2.0/2.4L)
(3.3L)
ONF055002
(Diesel)

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
9

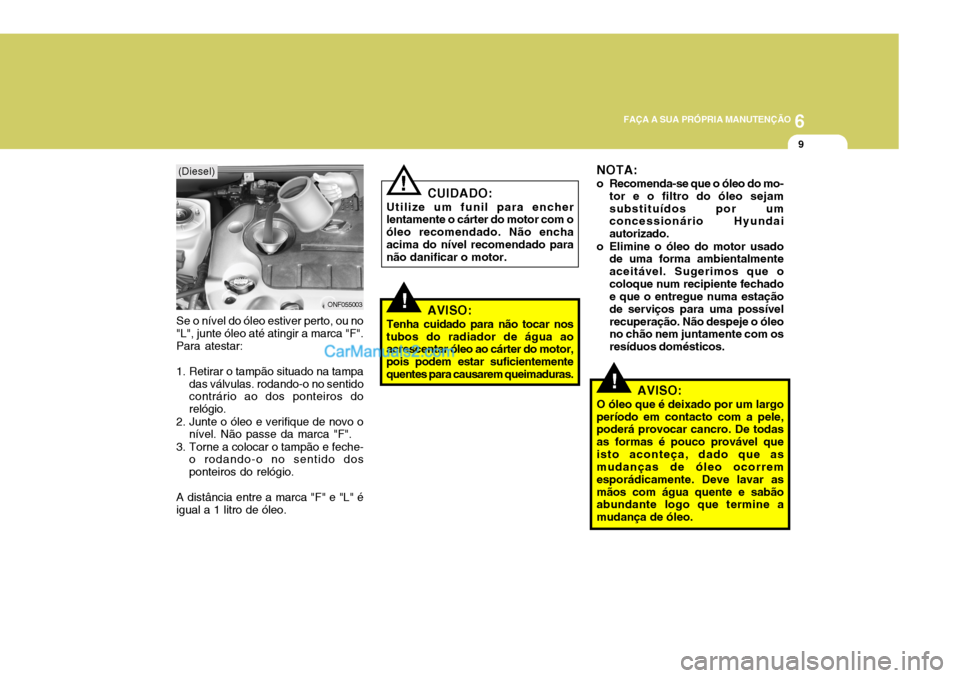

Se o nível do óleo estiver perto, ou no "L", junte óleo até atingir a marca "F".Para atestar:
1. Retirar o tampão situado na tampa das válvulas. rodando-o no sentido contrário ao dos ponteiros do relógio.
2. Junte o óleo e verifique de novo o nível. Não passe da marca "F".
3. Torne a colocar o tampão e feche- o rodando-o no sentido dosponteiros do relógio.
A distância entre a marca "F" e "L" éigual a 1 litro de óleo.
ONF055003
(Diesel)
CUIDADO:
Utilize um funil para encher
lentamente o cárter do motor com o óleo recomendado. Não enchaacima do nível recomendado para não danificar o motor.
!
!AVISO:
Tenha cuidado para não tocar nos
tubos do radiador de água ao acrescentar óleo ao cárter do motor, pois podem estar suficientementequentes para causarem queimaduras. NOTA:
o Recomenda-se que o óleo do mo-
tor e o filtro do óleo sejam substituídos por um concessionário Hyundai autorizado.
o Elimine o óleo do motor usado de uma forma ambientalmenteaceitável. Sugerimos que ocoloque num recipiente fechado e que o entregue numa estação de serviços para uma possívelrecuperação. Não despeje o óleo no chão nem juntamente com os resíduos domésticos.
!AVISO:
O óleo que é deixado por um largo período em contacto com a pele, poderá provocar cancro. De todas as formas é pouco provável queisto aconteça, dado que as mudanças de óleo ocorrem esporádicamente. Deve lavar asmãos com água quente e sabão abundante logo que termine a mudança de óleo.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
11

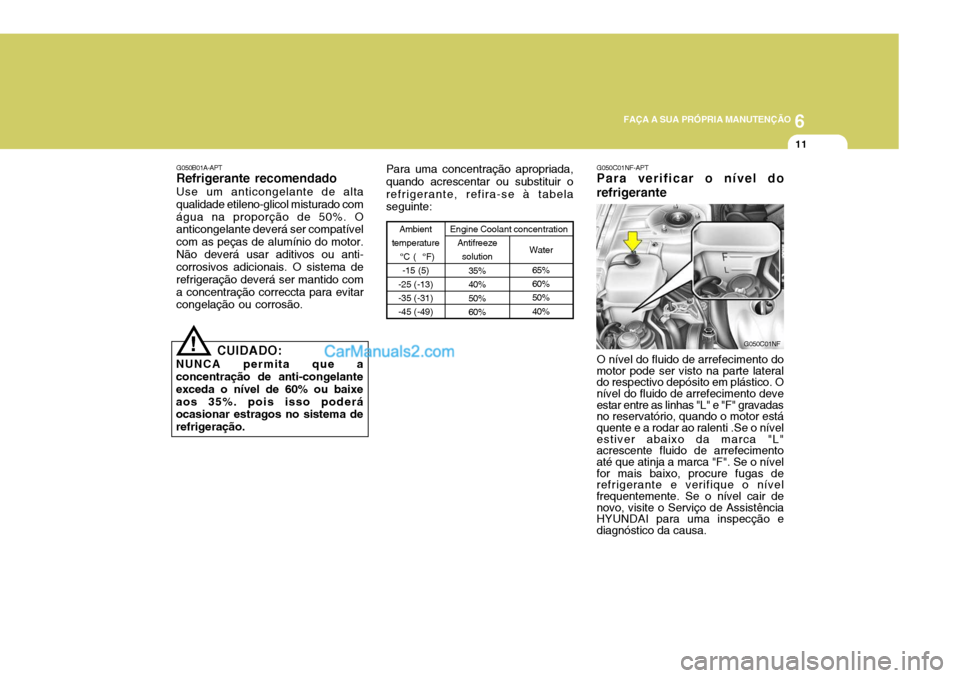

! G050C01NF-APT Para verificar o nível do refrigerante O nível do fluido de arrefecimento do motor pode ser visto na parte lateral do respectivo depósito em plástico. Onível do fluido de arrefecimento deve estar entre as linhas "L" e "F" gravadas no reservatório, quando o motor estáquente e a rodar ao ralenti .Se o nível estiver abaixo da marca "L" acrescente fluido de arrefecimentoaté que atinja a marca "F". Se o nível for mais baixo, procure fugas de refrigerante e verifique o nívelfrequentemente. Se o nível cair de novo, visite o Serviço de Assistência HYUNDAI para uma inspecção ediagnóstico da causa.G050C01NF
G050B01A-APT
Refrigerante recomendado
Use um anticongelante de alta qualidade etileno-glicol misturado comágua na proporção de 50%. O anticongelante deverá ser compatível com as peças de alumínio do motor.Não deverá usar aditivos ou anti- corrosivos adicionais. O sistema de refrigeração deverá ser mantido coma concentração correccta para evitar congelação ou corrosão. Ambient
temperature °C ( °F) -15 (5)
-25 (-13) -35 (-31) -45 (-49)
65% 60% 50%40%
35%40%50%60% Water
Antifreeze
solution
Engine Coolant concentration
CUIDADO:
NUNCA permita que a
concentração de anti-congelante exceda o nível de 60% ou baixeaos 35%. pois isso poderá ocasionar estragos no sistema de refrigeração. Para uma concentração apropriada,quando acrescentar ou substituir orefrigerante, refira-se à tabela seguinte:

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
12
CUIDADO:
o O funcionamento do motor, sem este elemento, pode causar um desgaste excessivo do motor.
o Ao remover o filtro de limpeza
do ar, tenha cuidado para não deixar entrar poeiras e lixo na entrada de ar. Estes lixos e poeiras podem danificar o filtro do ar.
!

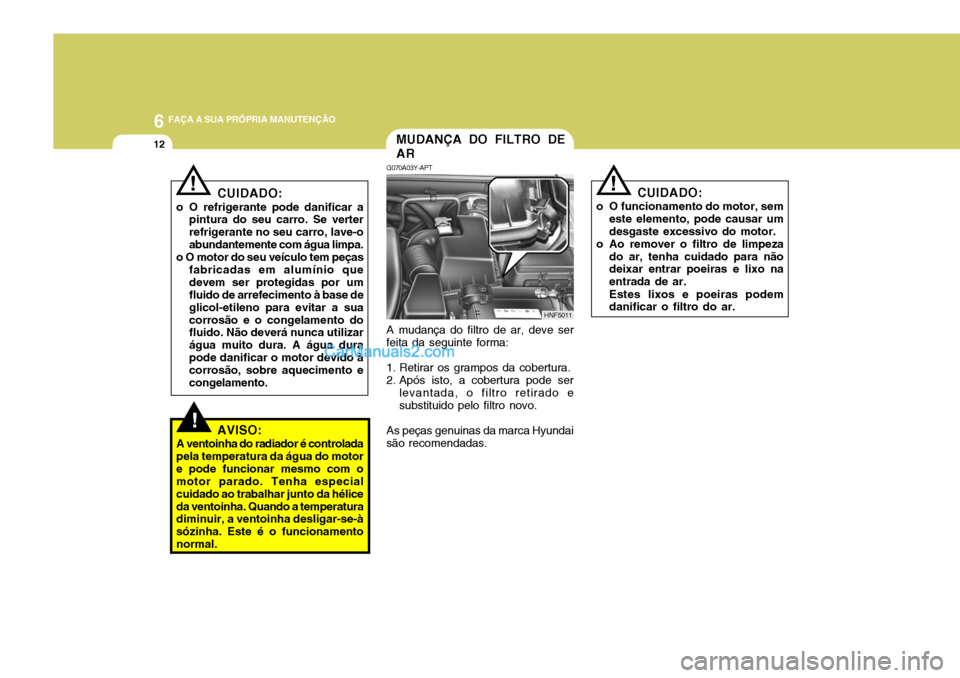

MUDANÇA DO FILTRO DE AR
G070A03Y-APT A mudança do filtro de ar, deve ser
feita da seguinte forma:
1. Retirar os grampos da cobertura.
2. Após isto, a cobertura pode ser levantada, o filtro retirado e substituido pelo filtro novo.
As peças genuinas da marca Hyundai
são recomendadas. HNF5011
!
CUIDADO:
o O refrigerante pode danificar a pintura do seu carro. Se verter refrigerante no seu carro, lave-oabundantemente com água limpa.
o O motor do seu veículo tem peças fabricadas em alumínio quedevem ser protegidas por um fluido de arrefecimento à base de glicol-etileno para evitar a suacorrosão e o congelamento do fluido. Não deverá nunca utilizar água muito dura. A água dura pode danificar o motor devido à corrosão, sobre aquecimento econgelamento.
!AVISO:
A ventoinha do radiador é controlada pela temperatura da água do motore pode funcionar mesmo com o motor parado. Tenha especial cuidado ao trabalhar junto da héliceda ventoinha. Quando a temperatura diminuir, a ventoinha desligar-se-à sózinha. Este é o funcionamentonormal.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO

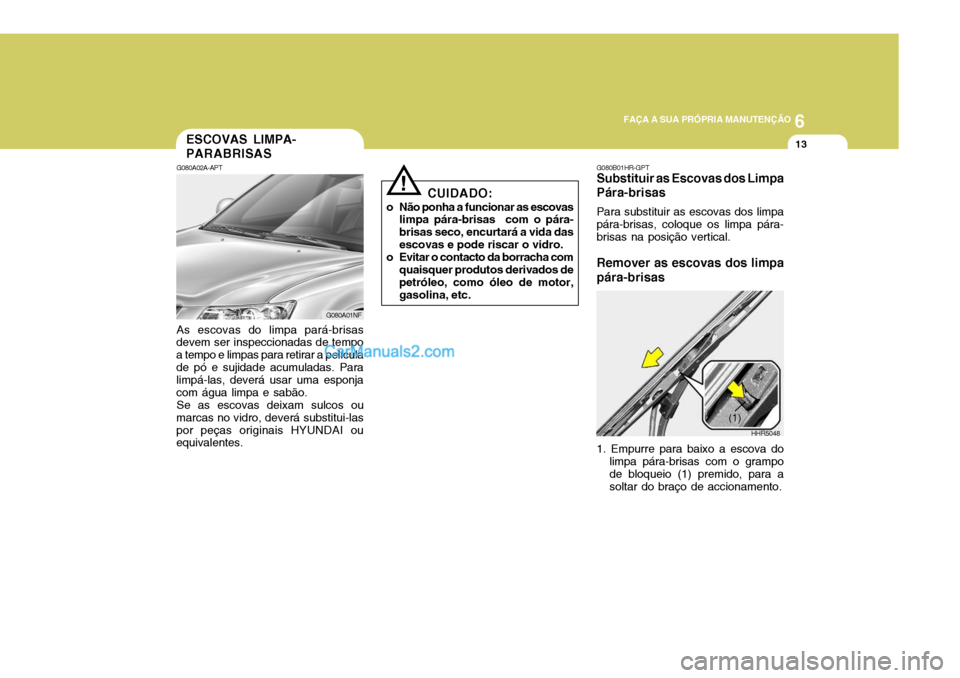

13ESCOVAS LIMPA- PARABRISAS
G080A02A-APT As escovas do limpa pará-brisas
devem ser inspeccionadas de tempo a tempo e limpas para retirar a películade pó e sujidade acumuladas. Para limpá-las, deverá usar uma esponja com água limpa e sabão.
Se as escovas deixam sulcos ou
marcas no vidro, deverá substitui-laspor peças originais HYUNDAI ou equivalentes. G080A01NF G080B01HR-GPT Substituir as Escovas dos Limpa Pára-brisas Para substituir as escovas dos limpa pára-brisas, coloque os limpa pára- brisas na posição vertical. Remover as escovas dos limpa pára-brisas 1. Empurre para baixo a escova do
limpa pára-brisas com o grampo de bloqueio (1) premido, para a soltar do braço de accionamento. HHR5048
(1)
CUIDADO:
o Não ponha a funcionar as escovas limpa pára-brisas com o pára- brisas seco, encurtará a vida dasescovas e pode riscar o vidro.
o Evitar o contacto da borracha com quaisquer produtos derivados depetróleo, como óleo de motor, gasolina, etc.
!
