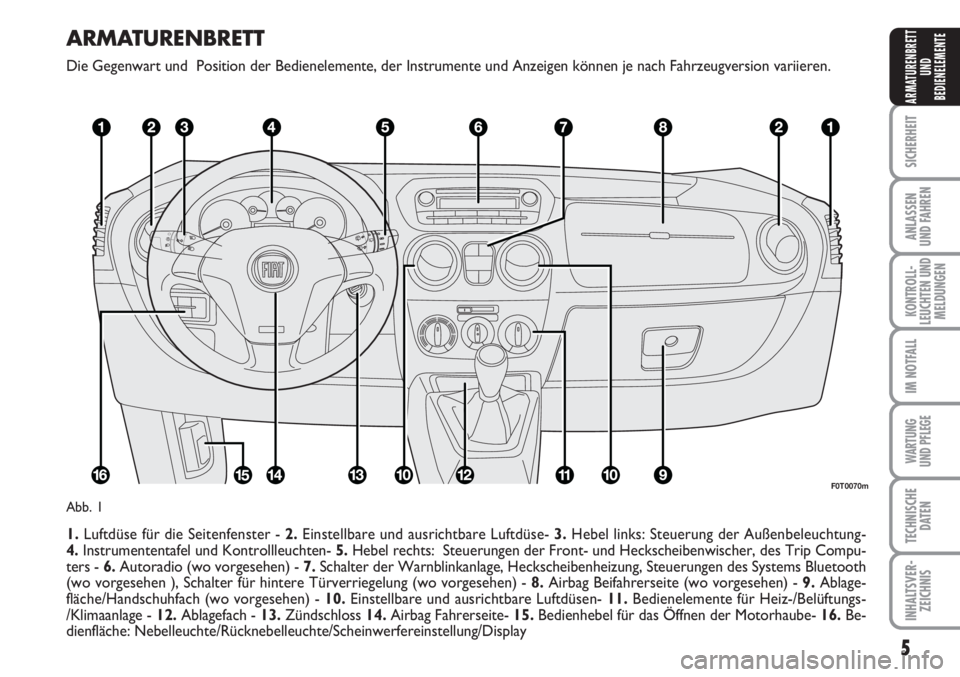

ARMATURENBRETT
Die Gegenwart und Position der Bedienelemente, der Instrumente und Anzeigen können je nach Fahrzeugversion variieren.
1.Luftdüse für die Seitenfenster - 2.Einstellbare und ausrichtbare Luftdüse- 3.Hebel links: Steuerung der Außenbeleuchtung-
4.Instrumententafel und Kontrollleuchten- 5.Hebel rechts: Steuerungen der Front- und Heckscheibenwischer, des Trip Compu-
ters - 6.Autoradio (wo vorgesehen) - 7.Schalter der Warnblinkanlage, Heckscheibenheizung, Steuerungen des Systems Bluetooth
(wo vorgesehen ), Schalter für hintere Türverriegelung (wo vorgesehen) - 8.Airbag Beifahrerseite (wo vorgesehen) - 9.Ablage-
fläche/Handschuhfach (wo vorgesehen) - 10.Einstellbare und ausrichtbare Luftdüsen- 11.Bedienelemente für Heiz-/Belüftungs-
/Klimaanlage - 12.Ablagefach - 13.Zündschloss 14.Airbag Fahrerseite- 15.Bedienhebel für das Öffnen der Motorhaube- 16.Be-
dienfläche: Nebelleuchte/Rücknebelleuchte/Scheinwerfereinstellung/Display
5
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
F0T0070m
Abb. 1
WARTUNG
UND PFLEGE
151
KONTROLL-
LEUCHTEN UND
MELDUNGEN
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL

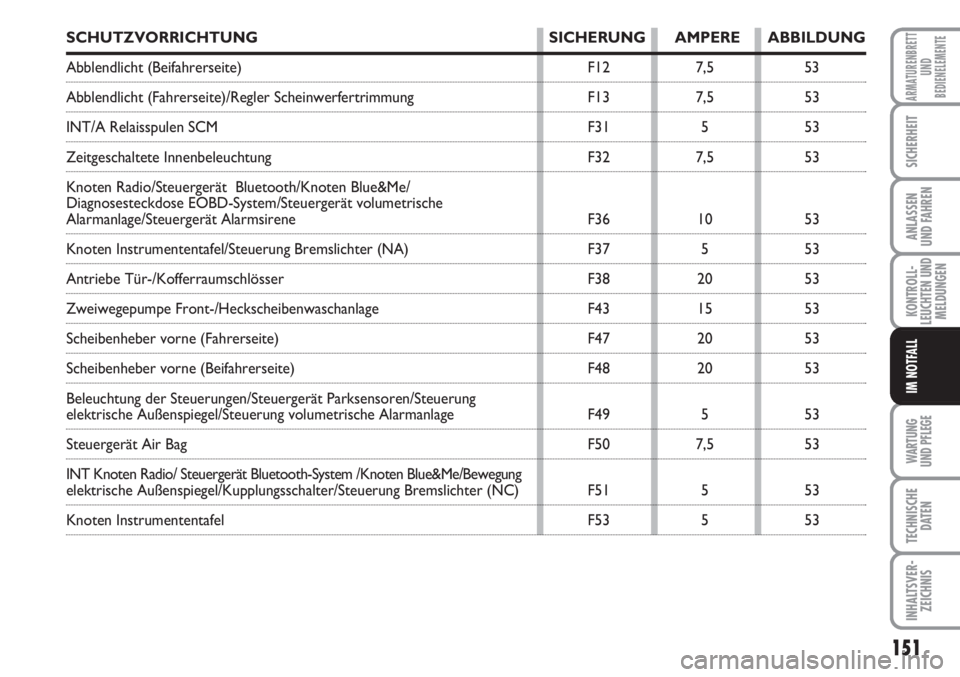

SCHUTZVORRICHTUNG SICHERUNG AMPERE ABBILDUNG
Abblendlicht (Beifahrerseite) F12 7,5 53
Abblendlicht (Fahrerseite)/Regler Scheinwerfertrimmung F13 7,5 53
INT/A Relaisspulen SCM F31 5 53
Zeitgeschaltete Innenbeleuchtung F32 7,5 53
Knoten Radio/Steuergerät Bluetooth/Knoten Blue&Me/
Diagnosesteckdose EOBD-System/Steuergerät volumetrische
Alarmanlage/Steuergerät Alarmsirene F36 10 53
Knoten Instrumententafel/Steuerung Bremslichter (NA) F37 5 53
Antriebe Tür-/Kofferraumschlösser F38 20 53
Zweiwegepumpe Front-/Heckscheibenwaschanlage F43 15 53
Scheibenheber vorne (Fahrerseite) F47 20 53
Scheibenheber vorne (Beifahrerseite) F48 20 53
Beleuchtung der Steuerungen/Steuergerät Parksensoren/Steuerung
elektrische Außenspiegel/Steuerung volumetrische Alarmanlage F49 5 53
Steuergerät Air Bag F50 7,5 53
INT Knoten Radio/ Steuergerät Bluetooth-System /Knoten Blue&Me/Bewegung
elektrische Außenspiegel/Kupplungsschalter/Steuerung Bremslichter (NC) F51 5 53
Knoten Instrumententafel F53 5 53
