7
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

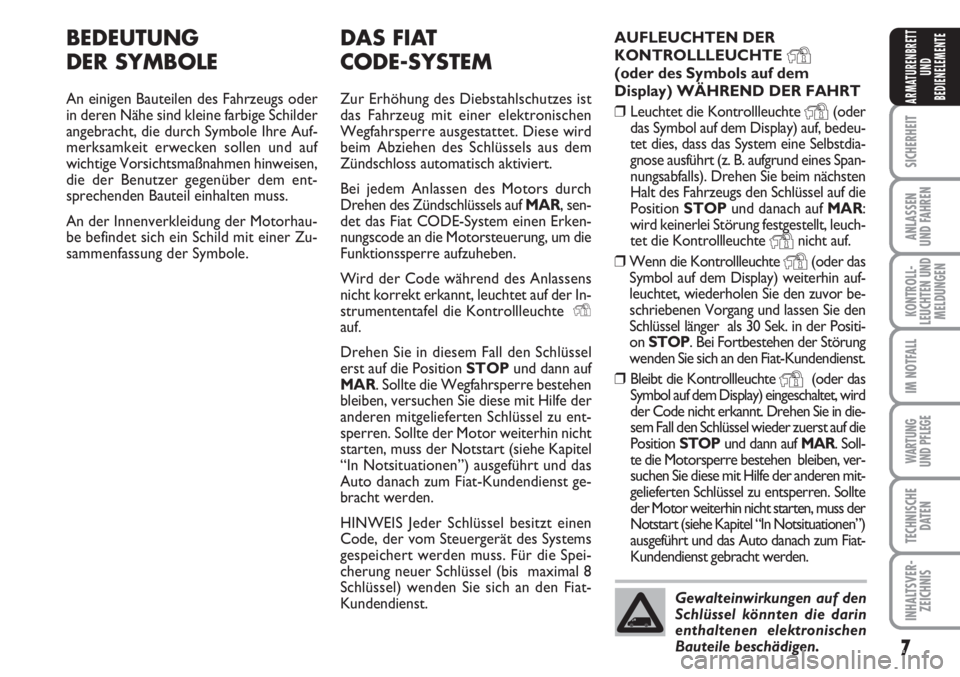

DAS FIAT
CODE-SYSTEM
Zur Erhöhung des Diebstahlschutzes ist
das Fahrzeug mit einer elektronischen
Wegfahrsperre ausgestattet. Diese wird
beim Abziehen des Schlüssels aus dem
Zündschloss automatisch aktiviert.
Bei jedem Anlassen des Motors durch
Drehen des Zündschlüssels auf MAR, sen-
det das Fiat CODE-System einen Erken-
nungscode an die Motorsteuerung, um die
Funktionssperre aufzuheben.
Wird der Code während des Anlassens
nicht korrekt erkannt, leuchtet auf der In-
strumententafel die Kontrollleuchte Y
auf.
Drehen Sie in diesem Fall den Schlüssel
erst auf die Position STOPund dann auf
MAR. Sollte die Wegfahrsperre bestehen
bleiben, versuchen Sie diese mit Hilfe der
anderen mitgelieferten Schlüssel zu ent-
sperren. Sollte der Motor weiterhin nicht
starten, muss der Notstart (siehe Kapitel
“In Notsituationen”) ausgeführt und das
Auto danach zum Fiat-Kundendienst ge-
bracht werden.
HINWEIS Jeder Schlüssel besitzt einen
Code, der vom Steuergerät des Systems
gespeichert werden muss. Für die Spei-
cherung neuer Schlüssel (bis maximal 8
Schlüssel) wenden Sie sich an den Fiat-
Kundendienst.AUFLEUCHTEN DER
KONTROLLLEUCHTE
Y(oder des Symbols auf dem
Display) WÄHREND DER FAHRT
❒Leuchtet die Kontrollleuchte
Y(oder
das Symbol auf dem Display) auf, bedeu-
tet dies, dass das System eine Selbstdia-
gnose ausführt (z. B. aufgrund eines Span-
nungsabfalls). Drehen Sie beim nächsten
Halt des Fahrzeugs den Schlüssel auf die
Position STOPund danach auf MAR:
wird keinerlei Störung festgestellt, leuch-
tet die Kontrollleuchte
Ynicht auf.
❒Wenn die Kontrollleuchte
Y(oder das
Symbol auf dem Display) weiterhin auf-
leuchtet, wiederholen Sie den zuvor be-
schriebenen Vorgang und lassen Sie den
Schlüssel länger als 30 Sek. in der Positi-
on STOP. Bei Fortbestehen der Störung
wenden Sie sich an den Fiat-Kundendienst.
❒Bleibt die Kontrollleuchte
Y(oder das
Symbol auf dem Display) eingeschaltet, wird
der Code nicht erkannt. Drehen Sie in die-
sem Fall den Schlüssel wieder zuerst auf die
Position STOPund dann auf MAR. Soll-
te die Motorsperre bestehen bleiben, ver-
suchen Sie diese mit Hilfe der anderen mit-
gelieferten Schlüssel zu entsperren. Sollte
der Motor weiterhin nicht starten, muss der
Notstart (siehe Kapitel “In Notsituationen”)
ausgeführt und das Auto danach zum Fiat-
Kundendienst gebracht werden.
BEDEUTUNG
DER SYMBOLE
An einigen Bauteilen des Fahrzeugs oder
in deren Nähe sind kleine farbige Schilder
angebracht, die durch Symbole Ihre Auf-
merksamkeit erwecken sollen und auf
wichtige Vorsichtsmaßnahmen hinweisen,
die der Benutzer gegenüber dem ent-
sprechenden Bauteil einhalten muss.
An der Innenverkleidung der Motorhau-
be befindet sich ein Schild mit einer Zu-
sammenfassung der Symbole.
Gewalteinwirkungen auf den
Schlüssel könnten die darin
enthaltenen elektronischen
Bauteile beschädigen.

14
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
B
Abb. 10F0T0039m
Den Schlüssel niemals abzie-
hen, wenn sich das Fahrzeug
in Bewegung befindet. Das Lenkrad
würde automatisch beim ersten Lenk-
versuch blockieren. Dies hat immer
Gültigkeit, auch wenn das Fahrzeug
abgeschleppt wird. Jeder Eingriff nach
dem Kauf des Fahrzeugs mit daraus
folgenden Veränderungen an der Len-
kung oder Lenksäule (z. B. durch Ein-
bau einer Diebstahlsicherung), die
außer zur Verschlechterung der Sy-
stemleistungen und zum Verfall der
Garantie auch zu schweren Sicher-
heitsproblemen sowie zu einem nicht
für die Zulassung konformen Fahr-
zeug führen können, sind strengstens
verboten.

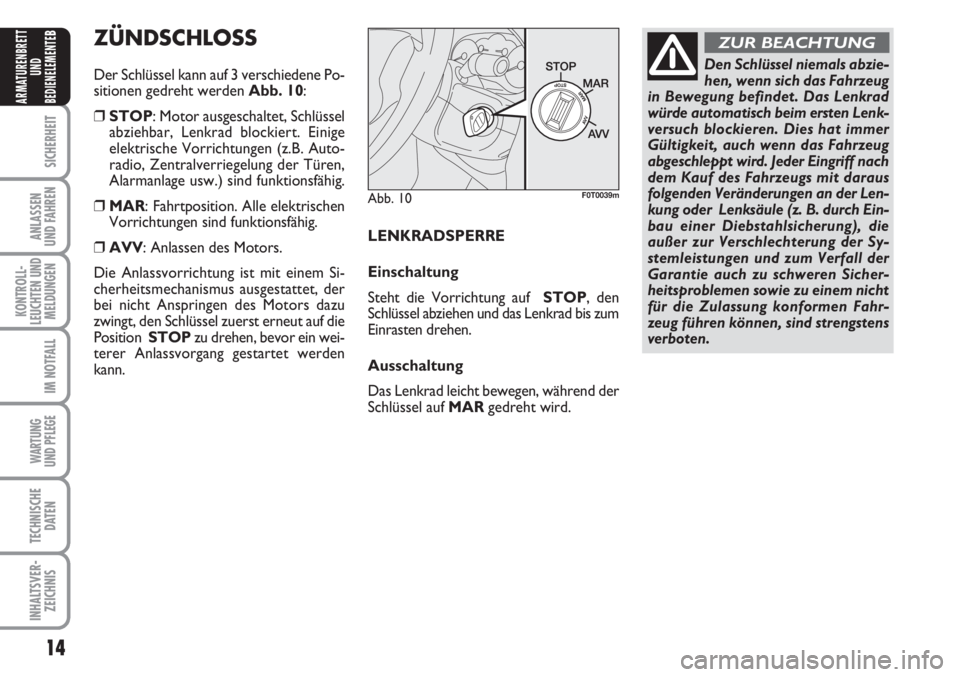

ZUR BEACHTUNGZÜNDSCHLOSS
Der Schlüssel kann auf 3 verschiedene Po-
sitionen gedreht werden Abb. 10:
❒STOP: Motor ausgeschaltet, Schlüssel
abziehbar, Lenkrad blockiert. Einige
elektrische Vorrichtungen (z.B. Auto-
radio, Zentralverriegelung der Türen,
Alarmanlage usw.) sind funktionsfähig.
❒MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig.
❒AVV: Anlassen des Motors.
Die Anlassvorrichtung ist mit einem Si-
cherheitsmechanismus ausgestattet, der
bei nicht Anspringen des Motors dazu
zwingt, den Schlüssel zuerst erneut auf die
Position STOPzu drehen, bevor ein wei-
terer Anlassvorgang gestartet werden
kann.LENKRADSPERRE
Einschaltung
Steht die Vorrichtung auf STOP, den
Schlüssel abziehen und das Lenkrad bis zum
Einrasten drehen.
Ausschaltung
Das Lenkrad leicht bewegen, während der
Schlüssel auf MARgedreht wird.

102
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN

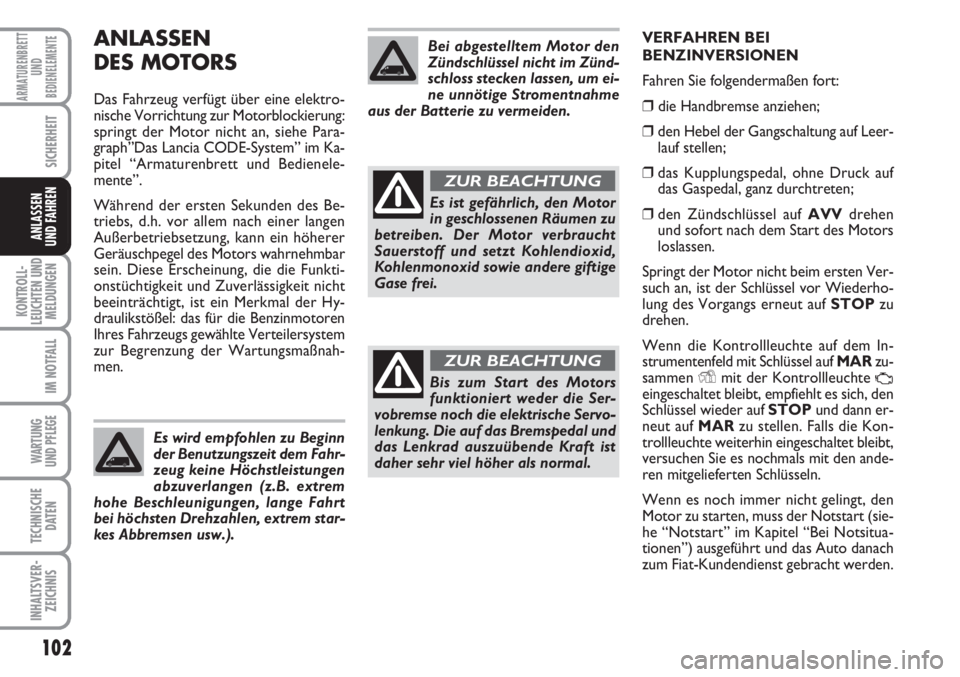

ANLASSEN
DES MOTORS
Das Fahrzeug verfügt über eine elektro-
nische Vorrichtung zur Motorblockierung:
springt der Motor nicht an, siehe Para-
graph”Das Lancia CODE-System” im Ka-
pitel “Armaturenbrett und Bedienele-
mente”.
Während der ersten Sekunden des Be-
triebs, d.h. vor allem nach einer langen
Außerbetriebsetzung, kann ein höherer
Geräuschpegel des Motors wahrnehmbar
sein. Diese Erscheinung, die die Funkti-
onstüchtigkeit und Zuverlässigkeit nicht
beeinträchtigt, ist ein Merkmal der Hy-
draulikstößel: das für die Benzinmotoren
Ihres Fahrzeugs gewählte Verteilersystem
zur Begrenzung der Wartungsmaßnah-
men.VERFAHREN BEI
BENZINVERSIONEN
Fahren Sie folgendermaßen fort:
❒die Handbremse anziehen;
❒den Hebel der Gangschaltung auf Leer-
lauf stellen;
❒das Kupplungspedal, ohne Druck auf
das Gaspedal, ganz durchtreten;
❒den Zündschlüssel auf AVVdrehen
und sofort nach dem Start des Motors
loslassen.
Springt der Motor nicht beim ersten Ver-
such an, ist der Schlüssel vor Wiederho-
lung des Vorgangs erneut auf STOPzu
drehen.
Wenn die Kontrollleuchte auf dem In-
strumentenfeld mit Schlüssel auf MARzu-
sammen Ymit der Kontrollleuchte
Ueingeschaltet bleibt, empfiehlt es sich, den
Schlüssel wieder auf STOPund dann er-
neut auf MARzu stellen. Falls die Kon-
trollleuchte weiterhin eingeschaltet bleibt,
versuchen Sie es nochmals mit den ande-
ren mitgelieferten Schlüsseln.
Wenn es noch immer nicht gelingt, den
Motor zu starten, muss der Notstart (sie-
he “Notstart” im Kapitel “Bei Notsitua-
tionen”) ausgeführt und das Auto danach
zum Fiat-Kundendienst gebracht werden. Es wird empfohlen zu Beginn
der Benutzungszeit dem Fahr-
zeug keine Höchstleistungen
abzuverlangen (z.B. extrem
hohe Beschleunigungen, lange Fahrt
bei höchsten Drehzahlen, extrem star-
kes Abbremsen usw.).
Bei abgestelltem Motor den
Zündschlüssel nicht im Zünd-
schloss stecken lassen, um ei-
ne unnötige Stromentnahme
aus der Batterie zu vermeiden.
Bis zum Start des Motors
funktioniert weder die Ser-
vobremse noch die elektrische Servo-
lenkung. Die auf das Bremspedal und
das Lenkrad auszuübende Kraft ist
daher sehr viel höher als normal.
ZUR BEACHTUNG
Es ist gefährlich, den Motor
in geschlossenen Räumen zu
betreiben. Der Motor verbraucht
Sauerstoff und setzt Kohlendioxid,
Kohlenmonoxid sowie andere giftige
Gase frei.
ZUR BEACHTUNG

103
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN

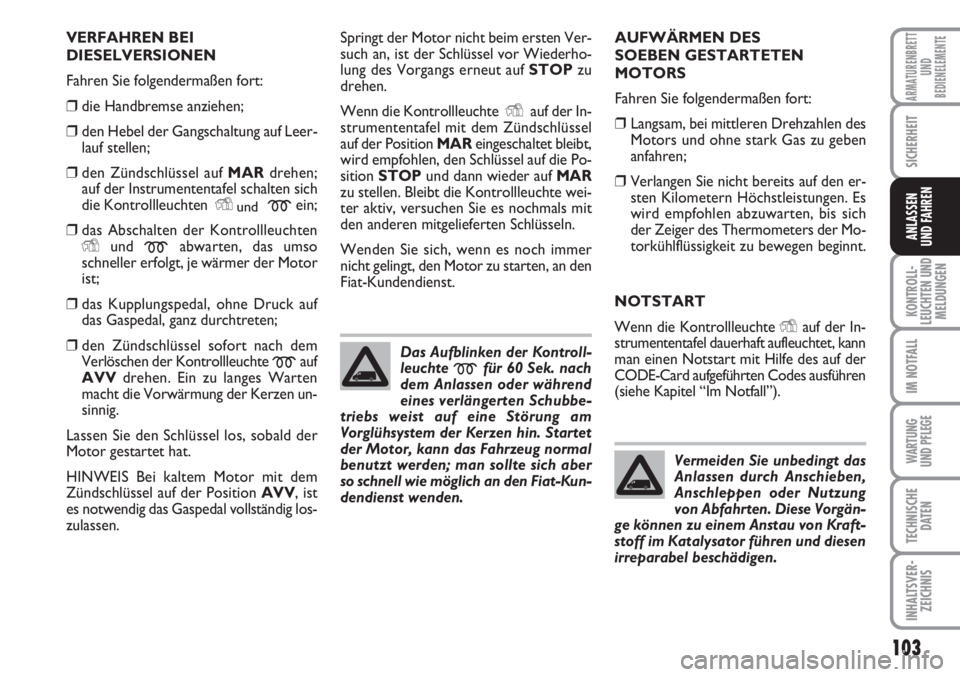

VERFAHREN BEI
DIESELVERSIONEN
Fahren Sie folgendermaßen fort:
❒die Handbremse anziehen;
❒den Hebel der Gangschaltung auf Leer-
lauf stellen;
❒den Zündschlüssel auf MARdrehen;
auf der Instrumententafel schalten sich
die Kontrollleuchten Y
undmein;
❒das Abschalten der Kontrollleuchten
Yund
mabwarten, das umso
schneller erfolgt, je wärmer der Motor
ist;
❒das Kupplungspedal, ohne Druck auf
das Gaspedal, ganz durchtreten;
❒den Zündschlüssel sofort nach dem
Verlöschen der Kontrollleuchte
mauf
AVVdrehen. Ein zu langes Warten
macht die Vorwärmung der Kerzen un-
sinnig.
Lassen Sie den Schlüssel los, sobald der
Motor gestartet hat.
HINWEIS Bei kaltem Motor mit dem
Zündschlüssel auf der Position AVV, ist
es notwendig das Gaspedal vollständig los-
zulassen.Springt der Motor nicht beim ersten Ver-
such an, ist der Schlüssel vor Wiederho-
lung des Vorgangs erneut auf STOPzu
drehen.
Wenn die Kontrollleuchte Yauf der In-
strumententafel mit dem Zündschlüssel
auf der Position MAReingeschaltet bleibt,
wird empfohlen, den Schlüssel auf die Po-
sition STOPund dann wieder auf MAR
zu stellen. Bleibt die Kontrollleuchte wei-
ter aktiv, versuchen Sie es nochmals mit
den anderen mitgelieferten Schlüsseln.
Wenden Sie sich, wenn es noch immer
nicht gelingt, den Motor zu starten, an den
Fiat-Kundendienst.
Das Aufblinken der Kontroll-
leuchte mfür 60 Sek. nach
dem Anlassen oder während
eines verlängerten Schubbe-
triebs weist auf eine Störung am
Vorglühsystem der Kerzen hin. Startet
der Motor, kann das Fahrzeug normal
benutzt werden; man sollte sich aber
so schnell wie möglich an den Fiat-Kun-
dendienst wenden.
AUFWÄRMEN DES
SOEBEN GESTARTETEN
MOTORS
Fahren Sie folgendermaßen fort:
❒Langsam, bei mittleren Drehzahlen des
Motors und ohne stark Gas zu geben
anfahren;
❒Verlangen Sie nicht bereits auf den er-
sten Kilometern Höchstleistungen. Es
wird empfohlen abzuwarten, bis sich
der Zeiger des Thermometers der Mo-
torkühlflüssigkeit zu bewegen beginnt.
NOTSTART
Wenn die Kontrollleuchte Yauf der In-
strumententafel dauerhaft aufleuchtet, kann
man einen Notstart mit Hilfe des auf der
CODE-Card aufgeführten Codes ausführen
(siehe Kapitel “Im Notfall”).
Vermeiden Sie unbedingt das
Anlassen durch Anschieben,
Anschleppen oder Nutzung
von Abfahrten. Diese Vorgän-
ge können zu einem Anstau von Kraft-
stoff im Katalysator führen und diesen
irreparabel beschädigen.

154
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL

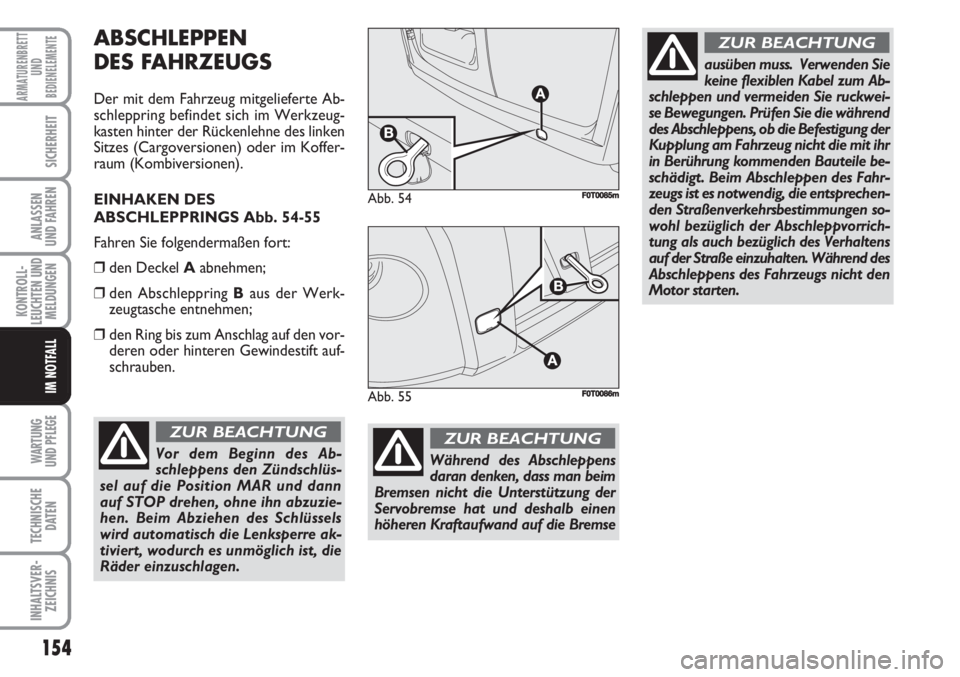

ABSCHLEPPEN
DES FAHRZEUGS
Der mit dem Fahrzeug mitgelieferte Ab-
schleppring befindet sich im Werkzeug-
kasten hinter der Rückenlehne des linken
Sitzes (Cargoversionen) oder im Koffer-
raum (Kombiversionen).
EINHAKEN DES
ABSCHLEPPRINGS Abb. 54-55
Fahren Sie folgendermaßen fort:
❒den Deckel Aabnehmen;
❒den Abschleppring Baus der Werk-
zeugtasche entnehmen;
❒den Ring bis zum Anschlag auf den vor-
deren oder hinteren Gewindestift auf-
schrauben.
Abb. 54F0T0085m
Abb. 55F0T0086m
Vor dem Beginn des Ab-
schleppens den Zündschlüs-
sel auf die Position MAR und dann
auf STOP drehen, ohne ihn abzuzie-
hen. Beim Abziehen des Schlüssels
wird automatisch die Lenksperre ak-
tiviert, wodurch es unmöglich ist, die
Räder einzuschlagen.
ZUR BEACHTUNG
ausüben muss. Verwenden Sie
keine flexiblen Kabel zum Ab-
schleppen und vermeiden Sie ruckwei-
se Bewegungen. Prüfen Sie die während
des Abschleppens, ob die Befestigung der
Kupplung am Fahrzeug nicht die mit ihr
in Berührung kommenden Bauteile be-
schädigt. Beim Abschleppen des Fahr-
zeugs ist es notwendig, die entsprechen-
den Straßenverkehrsbestimmungen so-
wohl bezüglich der Abschleppvorrich-
tung als auch bezüglich des Verhaltens
auf der Straße einzuhalten. Während des
Abschleppens des Fahrzeugs nicht den
Motor starten.
ZUR BEACHTUNG
Während des Abschleppens
daran denken, dass man beim
Bremsen nicht die Unterstützung der
Servobremse hat und deshalb einen
höheren Kraftaufwand auf die Bremse
ZUR BEACHTUNG

200
KONTROLL-
LEUCHTEN UND
MELDUNGEN
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

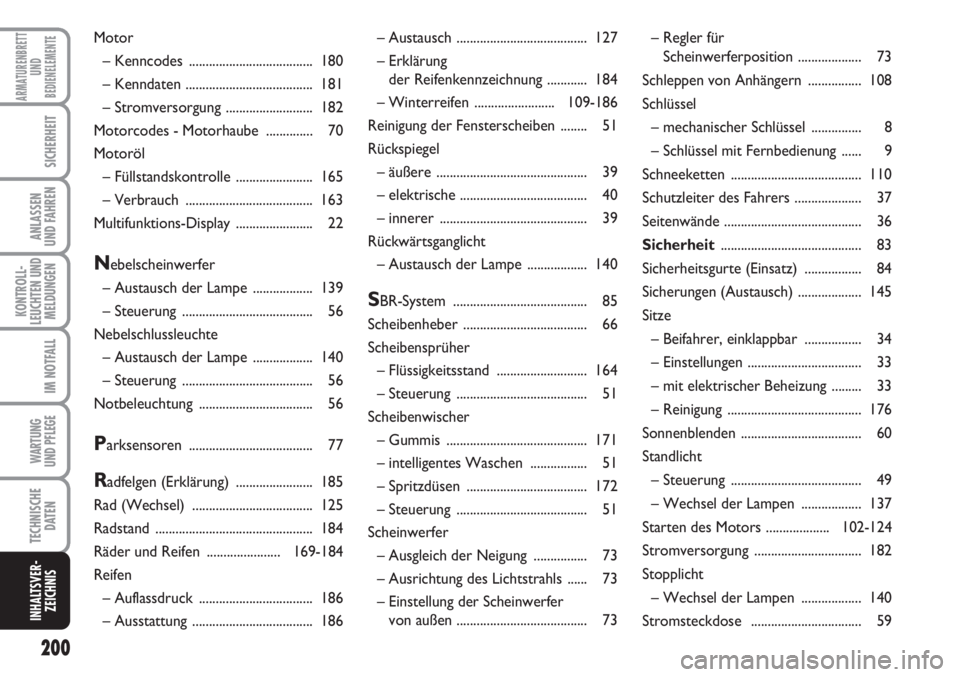

– Austausch ....................................... 127
– Erklärung
der Reifenkennzeichnung ............ 184
– Winterreifen ........................109-186
Reinigung der Fensterscheiben ........ 51
Rückspiegel
– äußere ............................................. 39
– elektrische ...................................... 40
– innerer ............................................ 39
Rückwärtsganglicht
– Austausch der Lampe ..................140
SBR-System ........................................ 85
Scheibenheber ..................................... 66
Scheibensprüher
– Flüssigkeitsstand ........................... 164
– Steuerung ....................................... 51
Scheibenwischer
– Gummis .......................................... 171
– intelligentes Waschen ................. 51
– Spritzdüsen .................................... 172
– Steuerung ....................................... 51
Scheinwerfer
– Ausgleich der Neigung ................ 73
– Ausrichtung des Lichtstrahls ...... 73
– Einstellung der Scheinwerfer
von außen ....................................... 73– Regler für
Scheinwerferposition ................... 73
Schleppen von Anhängern ................ 108
Schlüssel
– mechanischer Schlüssel ............... 8
– Schlüssel mit Fernbedienung ...... 9
Schneeketten ....................................... 110
Schutzleiter des Fahrers .................... 37
Seitenwände ......................................... 36
Sicherheit.......................................... 83
Sicherheitsgurte (Einsatz) ................. 84
Sicherungen (Austausch) ................... 145
Sitze
– Beifahrer, einklappbar ................. 34
– Einstellungen .................................. 33
– mit elektrischer Beheizung .........33
– Reinigung ........................................ 176
Sonnenblenden .................................... 60
Standlicht
– Steuerung ....................................... 49
– Wechsel der Lampen .................. 137
Starten des Motors ...................102-124
Stromversorgung ................................ 182
Stopplicht
– Wechsel der Lampen .................. 140
Stromsteckdose ................................. 59 Motor
– Kenncodes ..................................... 180
– Kenndaten ...................................... 181
– Stromversorgung .......................... 182
Motorcodes - Motorhaube .............. 70
Motoröl
– Füllstandskontrolle ....................... 165
– Verbrauch ...................................... 163
Multifunktions-Display ....................... 22
Nebelscheinwerfer
– Austausch der Lampe ..................139
– Steuerung ....................................... 56
Nebelschlussleuchte
– Austausch der Lampe ..................140
– Steuerung ....................................... 56
Notbeleuchtung .................................. 56
Parksensoren ..................................... 77
Radfelgen (Erklärung) ....................... 185
Rad (Wechsel) .................................... 125
Radstand ............................................... 184
Räder und Reifen ......................169-184
Reifen
– Auflassdruck .................................. 186
– Ausstattung .................................... 186
