2007 BMW MOTORRAD K 1200 S sensor

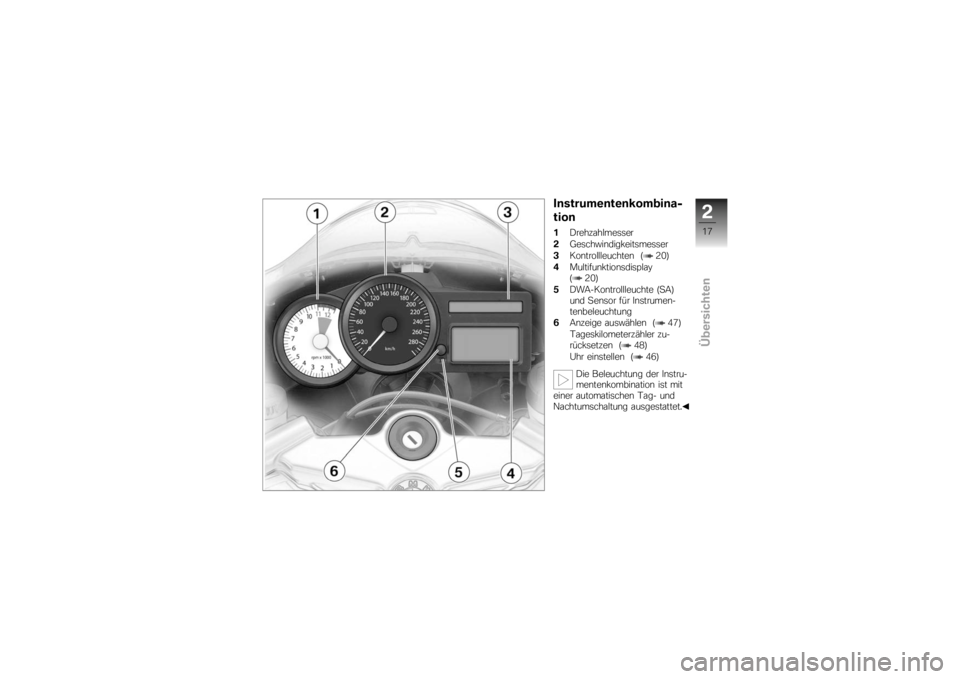

Instrumentenkombina-
tion1Drehzahlmesser
2 Geschwindigkeitsmesser
3 Kontrollleuchten ( 20)
4 Multifunktionsdisplay
( 20)
5 DWA-Kontrollleuchte (SA)
und Sensor für Instrumen-
tenbeleuchtung
6 Anzeige auswählen ( 47)
Tageskilometerzähler zu-
rücksetzen ( 48)
Uhr einstellen ( 46)
Die Beleuchtung der Instru-
mentenkombination ist mit
einer automatischen Tag- und
Nachtumschaltung ausgestattet.
217zÜbersichten

Motorölstand zu niedrigÖlstandssymbol wird ange-
zeigt.Check Oil
wird angezeigt.
Der elektronische Ölstandssensor
hat einen zu niedrigen Motoröl-
stand festgestellt.
Der genaue Motorölstand kann
nur durch eine Prüfung an der
Ölstandsanzeige festgestellt wer-
den. Beim nächstem Tankstopp: Motorölstand prüfen ( 97)
Bei zu niedrigem Ölstand: Motoröl nachfüllen ( 98)
Sollte im Display die Anzeige
"Ölstand prüfen" erscheinen,
obwohl an der Ölstandsanzeige
ein korrekter Ölstand gemessen
wurde, ist möglicherweise der
Ölstandssensor defekt. An eine Fachwerkstatt wen-
den, am besten an einen BMW
Motorrad Partner. Eiswarnung
Eiskristallsymbol wird ange-
zeigt.
Die am Fahrzeug gemessene
Außentemperatur beträgt weniger
als 3 °C. Die Eiswarnung schließt
nicht aus, dass Glatteis
auch schon bei gemessenen
Temperaturen über 3 °C vor-
kommen kann.
Bei niedrigen Außentemperaturen
immer besonders voraus-
schauend fahren, besonders
auf Brücken und schattigen
Fahrbahnen.
Vorausschauend fahren.

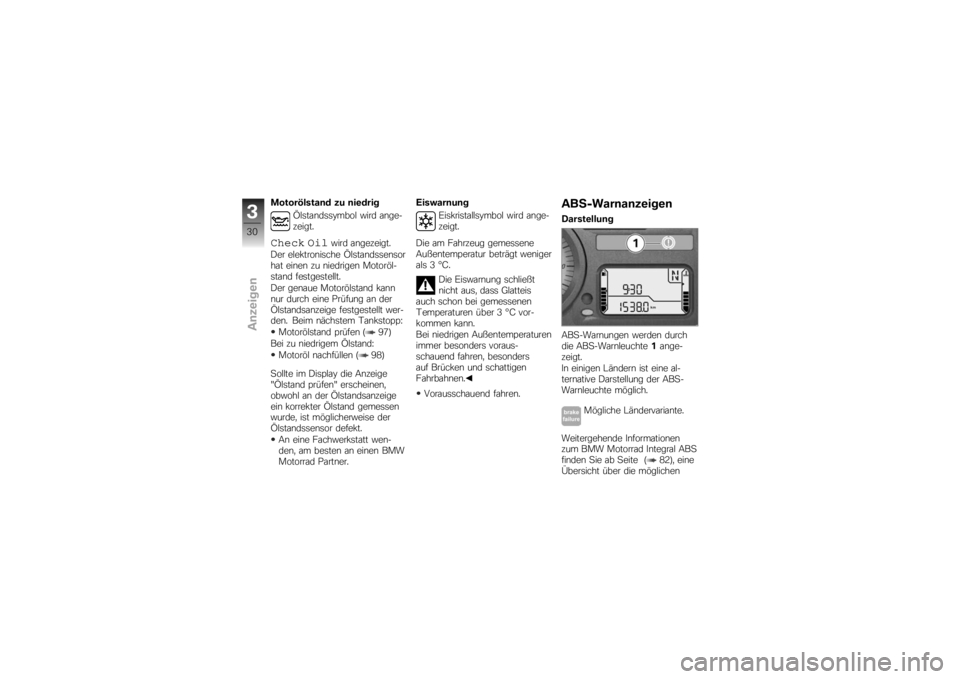

ABS-WarnanzeigenDarstellung
ABS-Warnungen werden durch
die ABS-Warnleuchte 1ange-
zeigt.
In einigen Ländern ist eine al-
ternative Darstellung der ABS-
Warnleuchte möglich.
Mögliche Ländervariante.
Weitergehende Informationen
zum BMW Motorrad Integral ABS
finden Sie ab Seite ( 82), eine
Übersicht über die möglichen
330zAnzeigen

ABS-Eigendiagnose nicht
beendetABS-Warnleuchte blinkt.
Die ABS-Funktion ist nicht ver-
fügbar, weil die Eigendiagnose
nicht beendet wurde. Zur Über-
prüfung der Radsensoren muss
das Motorrad einige Meter fah-
ren. Langsam losfahren. Es ist zu
beachten, dass bis zum Ab-
schluss der Eigendiagnose die
ABS-Funktion nicht zur Verfü-
gung steht.
ABS-Fehler ABS-Warnleuchte leuchtet.
Das ABS-Steuergerät hat einen
Fehler erkannt. Die ABS-Funkti-
on steht nicht zur Verfügung. Weiterfahrt unter Berücksichti-
gung der ausgefallenen ABS-
Funktion möglich. Weiterfüh- rende Informationen zu Situa-
tionen beachten, die zu einem
ABS-Fehler führen können
( 83).
Fehler möglichst schnell von
einer Fachwerkstatt beheben
lassen, am besten von einem
BMW Motorrad Partner.

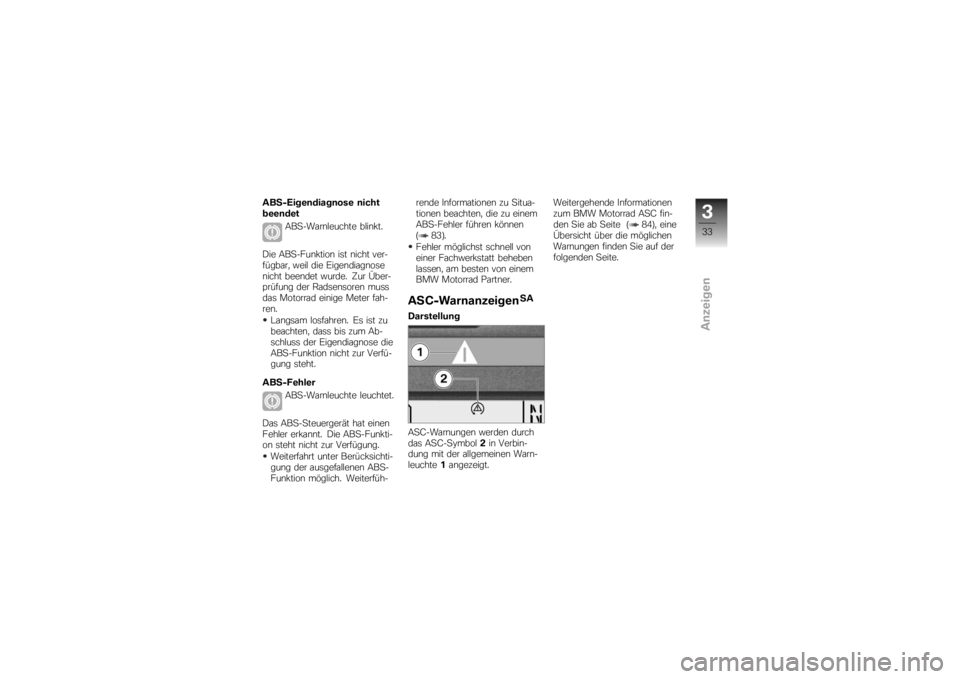

ASC-Warnanzeigen
SA
Darstellung
ASC-Warnungen werden durch
das ASC-Symbol 2in Verbin-
dung mit der allgemeinen Warn-
leuchte 1angezeigt. Weitergehende Informationen
zum BMW Motorrad ASC fin-
den Sie ab Seite ( 84), eine
Übersicht über die möglichen
Warnungen finden Sie auf der
folgenden Seite.
333zAnzeigen

Warnanzeigen-ÜbersichtBedeutung
leuchtet gelb Reifenfülldruck im Grenzbereich der zu-
lässigen Toleranz ( 38)
der kritische Rei-
fenfülldruck blinkt
blinkt rot Reifenfülldruck außerhalb der zulässigen
Toleranz ( 38)
der kritische Rei-
fenfülldruck blinkt
"
--
" oder "
--
--
" wird angezeigt Übertragungsstörung ( 38)
leuchtet gelb Sensor defekt oder Systemfehler
( 39)
"--
" oder "
--
--
" wird angezeigt
leuchtet gelb
RDC!
wird ange-
zeigt Batterie des Reifenluftdrucksensors
schwach ( 39)
337zAnzeigen

Reifenfülldruck im
Grenzbereich der zulässigen
ToleranzAllgemeine Warnleuchte
leuchtet gelb.
Reifensymbol wird ange-
zeigt.
Der kritische Reifenfülldruck
blinkt.
Der gemessene Reifenfülldruck
liegt im Grenzbereich der zulässi-
gen Toleranz. Reifenfülldruck gemäß Anga-
ben auf der Umschlagrückseite
der Bedienungsanleitung korri-
gieren.
Die Druckangaben auf der
Umschlagrückseite bezie-
hen sich auf eine Reifenlufttem-
peratur von 20 °C. Um den Rei-
fenfülldruck auch bei anderen
Reifentemperaturen anpassen zu
können, gehen Sie wie folgt vor:
Errechnen Sie die Differenz zwi-
schen dem Sollwert laut Bedie- nungsanleitung und dem vom
RDC-System ermittelten Wert.
Verändern Sie den Fülldruck im
Reifen um diese Differenz mit
Hilfe eines Luftdruckprüfgeräts
an einer Tankstelle.
Reifenfülldruck außerhalb der
zulässigen Toleranz
Allgemeine Warnleuchte
blinkt rot.
Reifensymbol wird ange-
zeigt.
Der kritische Reifenfülldruck
blinkt.
Der gemessene Reifenfülldruck
liegt außerhalb der zulässigen
Toleranz. Reifen auf Schäden und auf
Fahrbarkeit prüfen.
Ist der Reifen noch fahrbar:
Unkorrekter Reifenfülldruck
verschlechtert die Fahrei-
genschaften des Motorrads.
Fahrweise unbedingt an den unkorrekten Reifenfülldruck
anpassen.
Bei nächster Gelegenheit den
Reifenfülldruck korrigieren.
Reifen von einer Fachwerkstatt
auf Schäden prüfen lassen, am
besten von einem BMW Mo-
torrad Partner.
Bei Unsicherheit über die Fahr-
barkeit des Reifens: Nicht weiterfahren.
Pannendienst informieren.
Reifen von einer Fachwerkstatt
auf Schäden prüfen lassen, am
besten von einem BMW Mo-
torrad Partner.
Übertragungsstörung
"
--
" oder "
-- --
" wird ange-
zeigt.
Die Fahrzeuggeschwindigkeit hat
die Schwelle von ca. 30 km/h
nicht überschritten. Die RDC-
Sensoren senden ihr Signal erst
338zAnzeigen

ab einer Geschwindigkeit ober-
halb dieser Schwelle ( 86).RDC-Anzeige bei höherer Ge-
schwindigkeit beobachten. Erst
wenn zusätzlich die allgemeine
Warnleuchte aufleuchtet, han-
delt es sich um eine dauerhafte
Störung. In diesem Fall:
Fehler von einer Fachwerk-
statt beheben lassen, am bes-
ten von einem BMW Motorrad
Partner.
Die Funkverbindung zu den
RDC-Sensoren ist gestört.
Mögliche Ursache sind
funktechnische Anlagen in der
Umgebung, die die Verbindung
zwischen RDC-Steuergerät und
den Sensoren stören. RDC-Anzeige in anderer
Umgebung beobachten. Erst
wenn zusätzlich die allgemeine
Warnleuchte aufleuchtet,
handelt es sich um eine dauerhafte Störung. In diesem
Fall:
Fehler von einer Fachwerk-
statt beheben lassen, am bes-
ten von einem BMW Motorrad
Partner.
Sensor defekt oder
Systemfehler Allgemeine Warnleuchte
leuchtet gelb.
Reifensymbol wird ange-
zeigt.
"
--
" oder "
-- --
" wird ange-
zeigt.
Es sind Räder ohne RDC-Senso-
ren verbaut.
Radsatz mit RDC-Sensoren
nachrüsten.
Ein oder zwei RDC-Sensoren
sind ausgefallen. Fehler von einer Fachwerk-
statt beheben lassen, am bes- ten von einem BMW Motorrad
Partner.
Es liegt ein Systemfehler vor. Fehler von einer Fachwerk-
statt beheben lassen, am bes-
ten von einem BMW Motorrad
Partner.
Batterie
des Reifenluftdrucksensors
schwach Allgemeine Warnleuchte
leuchtet gelb.
RDC!
wird angezeigt.
Diese Fehlermeldung wird
für kurze Zeit nur im An-
schluss an den Pre-Ride-Check
angezeigt.
Die Batterie des Reifenluftdruck-
sensors hat nicht mehr ihre volle
Kapazität. Die Funktion der Rei-
fenluftdruckkontrolle ist nur noch
für einen begrenzten Zeitraum
gewährleistet.
339zAnzeigen

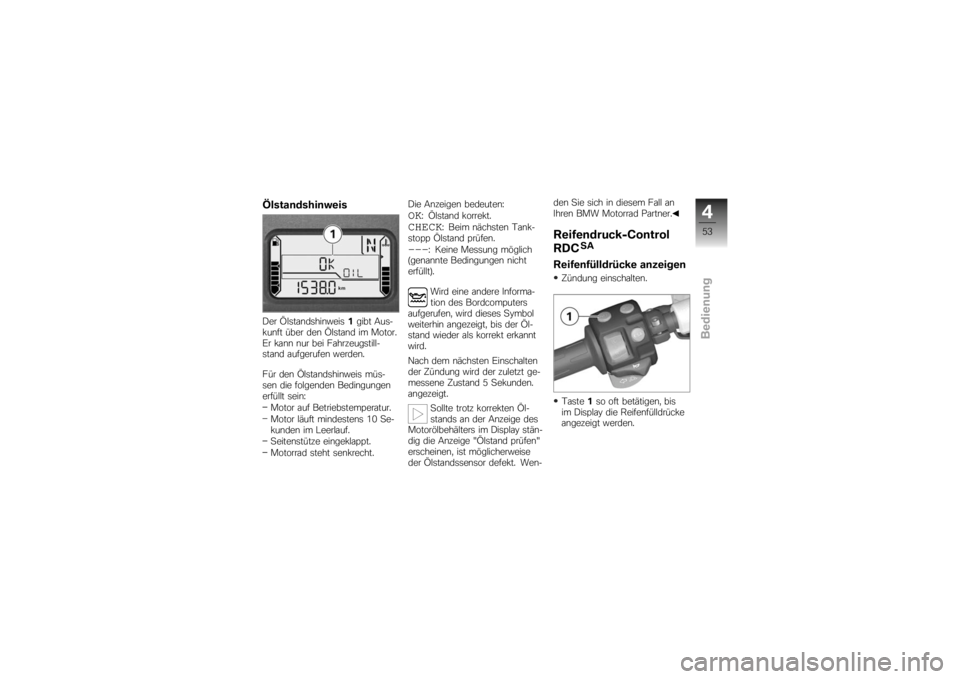

ÖlstandshinweisDer Ölstandshinweis1gibt Aus-
kunft über den Ölstand im Motor.
Er kann nur bei Fahrzeugstill-
stand aufgerufen werden.
Für den Ölstandshinweis müs-
sen die folgenden Bedingungen
erfüllt sein:
Motor auf Betriebstemperatur.
Motor läuft mindestens 10 Se-
kunden im Leerlauf.
Seitenstütze eingeklappt.
Motorrad steht senkrecht. Die Anzeigen bedeuten:
OK
: Ölstand korrekt.
CHECK
: Beim nächsten Tank-
stopp Ölstand prüfen.
---
: Keine Messung möglich
(genannte Bedingungen nicht
erfüllt).
Wird eine andere Informa-
tion des Bordcomputers
aufgerufen, wird dieses Symbol
weiterhin angezeigt, bis der Öl-
stand wieder als korrekt erkannt
wird.
Nach dem nächsten Einschalten
der Zündung wird der zuletzt ge-
messene Zustand 5 Sekunden.
angezeigt.
Sollte trotz korrekten Öl-
stands an der Anzeige des
Motorölbehälters im Display stän-
dig die Anzeige "Ölstand prüfen"
erscheinen, ist möglicherweise
der Ölstandssensor defekt. Wen- den Sie sich in diesem Fall an
Ihren BMW Motorrad Partner.
Reifendruck-Control
RDC
SA
Reifenfülldrücke anzeigenZündung einschalten.
Taste
1so oft betätigen, bis
im Display die Reifenfülldrücke
angezeigt werden.
453zBedienung

Zündung. Zur Überprüfung der
Radsensoren muss das Motorrad
schneller als 5 km/h fahren.
Phase 1Überprüfung der diagnostizier-
baren Systemkomponenten im
Stand. ABS-Warnleuchte blinkt.
mögliche Ländervariante
der ABS-Warnleuchte.
Phase 2 Überprüfung der Radsensoren
beim Anfahren. ABS-Warnleuchte blinkt.
mögliche Ländervariante
der ABS-Warnleuchte.
ABS-Eigendiagnose
abgeschlossen Die ABS-Warnleuchte erlischt. Wird nach Abschluss der ABS-
Eigendiagnose ein ABS-Fehler
angezeigt:
Weiterfahrt möglich. Es ist zu
beachten, dass weder ABS-
noch Integralfunktion zur Verfü-
gung stehen.
Fehler möglichst schnell von
einer Fachwerkstatt beheben
lassen, am besten von einem
BMW Motorrad Partner.
ASC-Eigendiagnose
SA
Die Funktionsbereitschaft des
BMW Motorrad ASC wird durch
die Eigendiagnose überprüft. Die
Eigendiagnose erfolgt automa-
tisch nach Einschalten der Zün-
dung. Damit die ASC-Eigendia-
gnose abgeschlossen werden
kann, muss der Motor laufen und
das Motorrad mindestens 5 km/h
schnell fahren. Phase 1
Überprüfung der diagnostizier-
baren Systemkomponenten im
Stand. ASC-Symbol blinkt.
Phase 2 Überprüfung der diagnostizier-
baren Systemkomponenten
während der Fahrt. ASC-Symbol blinkt.
ASC-Eigendiagnose
abgeschlossen Die ASC-Warnleuchte erlischt.
Wird nach Abschluss der ASC-
Eigendiagnose ein ASC-Fehler
angezeigt: Weiterfahrt möglich. Es ist zu
beachten, dass die ASC-Funk-
tion nicht zur Verfügung steht.
Fehler möglichst schnell von
einer Fachwerkstatt beheben
574zFahren
