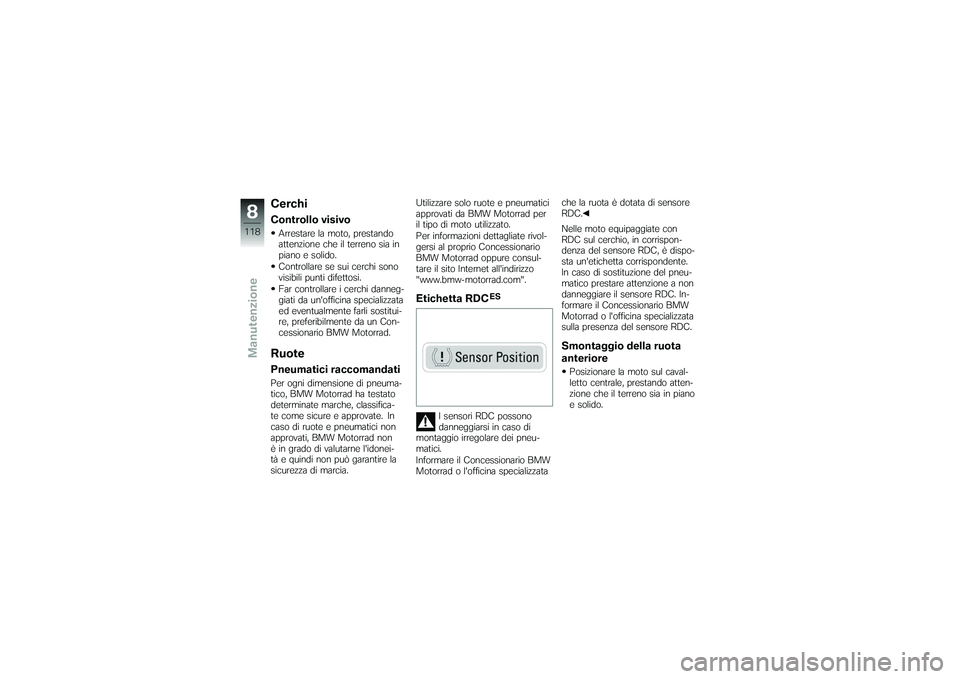

CerchiControllo visivoArrestare la moto, prestando
attenzione che il terreno sia in
piano e solido.
Controllare se sui cerchi sono
visibili punti difettosi.
Far controllare i cerchi danneg-
giati da un'officina specializzata
ed eventualmente farli sostitui-
re, preferibilmente da un Con-
cessionario BMW Motorrad.RuotePneumatici raccomandatiPer ogni dimensione di pneuma-
tico, BMW Motorrad ha testato
determinate marche, classifica-
te come sicure e approvate. In
caso di ruote e pneumatici non
approvati, BMW Motorrad non
è in grado di valutarne l'idonei-
tà e quindi non può garantire la
sicurezza di marcia.Utilizzare solo ruote e pneumatici
approvati da BMW Motorrad per
il tipo di moto utilizzato.
Per informazioni dettagliate rivol-
gersi al proprio Concessionario
BMW Motorrad oppure consul-
tare il sito Internet all'indirizzo
"www.bmw-motorrad.com".
Etichetta RDC
ES
I sensori RDC possono
danneggiarsi in caso di
montaggio irregolare dei pneu-
matici.
Informare il Concessionario BMW
Motorrad o l'officina specializzata che la ruota è dotata di sensore
RDC.
Nelle moto equipaggiate con
RDC sul cerchio, in corrispon-
denza del sensore RDC, è dispo-
sta un'etichetta corrispondente.
In caso di sostituzione del pneu-
matico prestare attenzione a non
danneggiare il sensore RDC. In-
formare il Concessionario BMW
Motorrad o l'officina specializzata
sulla presenza del sensore RDC.
Smontaggio della ruota
anteriorePosizionare la moto sul caval-
letto centrale, prestando atten-
zione che il terreno sia in piano
e solido.
8118zManutenzione

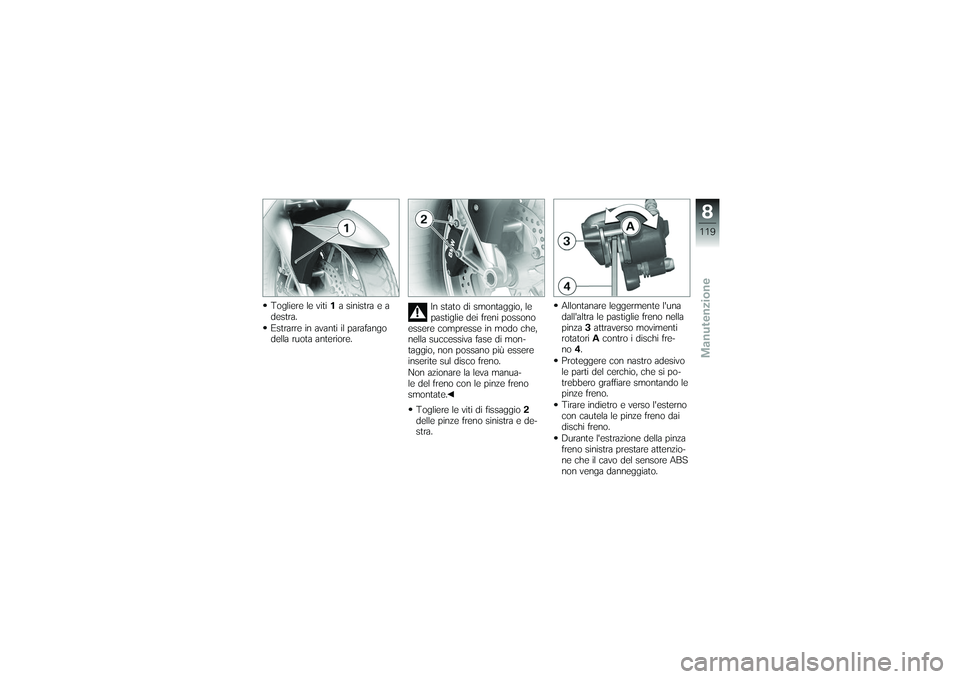

Togliere le viti1a sinistra e a
destra.
Estrarre in avanti il parafango
della ruota anteriore. In stato di smontaggio, le
pastiglie dei freni possono
essere compresse in modo che,
nella successiva fase di mon-
taggio, non possano più essere
inserite sul disco freno.
Non azionare la leva manua-
le del freno con le pinze freno
smontate.
Togliere le viti di fissaggio 2
delle pinze freno sinistra e de-
stra. Allontanare leggermente l'una
dall'altra le pastiglie freno nella
pinza
3attraverso movimenti
rotatori Acontro i dischi fre-
no 4.
Proteggere con nastro adesivo
le parti del cerchio, che si po-
trebbero graffiare smontando le
pinze freno.
Tirare indietro e verso l'esterno
con cautela le pinze freno dai
dischi freno.
Durante l'estrazione della pinza
freno sinistra prestare attenzio-
ne che il cavo del sensore ABS
non venga danneggiato.
8119zManutenzione

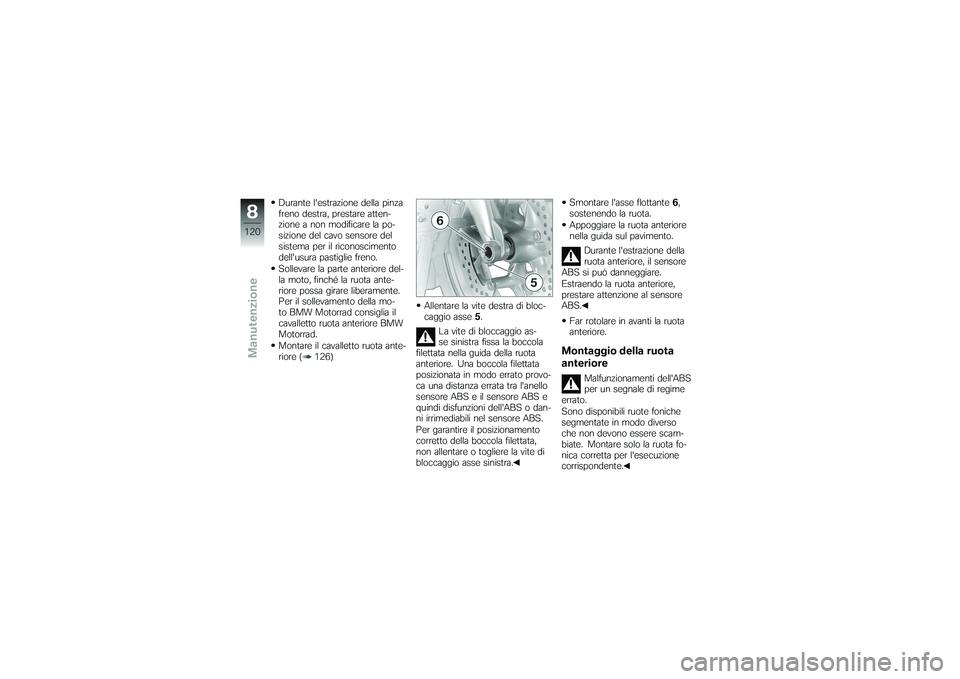

Durante l'estrazione della pinza
freno destra, prestare atten-
zione a non modificare la po-
sizione del cavo sensore del
sistema per il riconoscimento
dell'usura pastiglie freno.
Sollevare la parte anteriore del-
la moto, finché la ruota ante-
riore possa girare liberamente.
Per il sollevamento della mo-
to BMW Motorrad consiglia il
cavalletto ruota anteriore BMW
Motorrad.
Montare il cavalletto ruota ante-
riore ( 126)Allentare la vite destra di bloc-
caggio asse
5.
La vite di bloccaggio as-
se sinistra fissa la boccola
filettata nella guida della ruota
anteriore. Una boccola filettata
posizionata in modo errato provo-
ca una distanza errata tra l'anello
sensore ABS e il sensore ABS e
quindi disfunzioni dell'ABS o dan-
ni irrimediabili nel sensore ABS.
Per garantire il posizionamento
corretto della boccola filettata,
non allentare o togliere la vite di
bloccaggio asse sinistra. Smontare l'asse flottante
6,
sostenendo la ruota.
Appoggiare la ruota anteriore
nella guida sul pavimento.
Durante l'estrazione della
ruota anteriore, il sensore
ABS si può danneggiare.
Estraendo la ruota anteriore,
prestare attenzione al sensore
ABS.
Far rotolare in avanti la ruota
anteriore.
Montaggio della ruota
anteriore
Malfunzionamenti dell'ABS
per un segnale di regime
errato.
Sono disponibili ruote foniche
segmentate in modo diverso
che non devono essere scam-
biate. Montare solo la ruota fo-
nica corretta per l'esecuzione
corrispondente.
8120zManutenzione

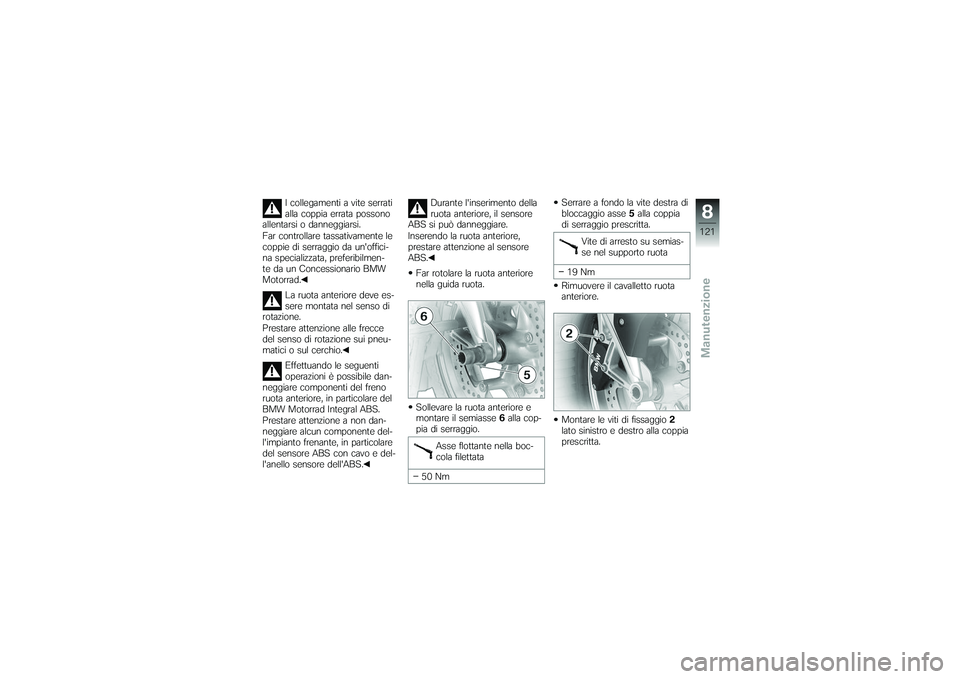

I collegamenti a vite serrati
alla coppia errata possono
allentarsi o danneggiarsi.
Far controllare tassativamente le
coppie di serraggio da un'offici-
na specializzata, preferibilmen-
te da un Concessionario BMW
Motorrad.
La ruota anteriore deve es-
sere montata nel senso di
rotazione.
Prestare attenzione alle frecce
del senso di rotazione sui pneu-
matici o sul cerchio.
Effettuando le seguenti
operazioni è possibile dan-
neggiare componenti del freno
ruota anteriore, in particolare del
BMW Motorrad Integral ABS.
Prestare attenzione a non dan-
neggiare alcun componente del-
l'impianto frenante, in particolare
del sensore ABS con cavo e del-
l'anello sensore dell'ABS. Durante l'inserimento della
ruota anteriore, il sensore
ABS si può danneggiare.
Inserendo la ruota anteriore,
prestare attenzione al sensore
ABS.
Far rotolare la ruota anteriore
nella guida ruota.
Sollevare la ruota anteriore e
montare il semiasse 6alla cop-
pia di serraggio.
Asse flottante nella boc-
cola filettata
50 Nm Serrare a fondo la vite destra di
bloccaggio asse
5alla coppia
di serraggio prescritta.
Vite di arresto su semias-
se nel supporto ruota
19 Nm
Rimuovere il cavalletto ruota
anteriore.
Montare le viti di fissaggio 2
lato sinistro e destro alla coppia
prescritta.
8121zManutenzione

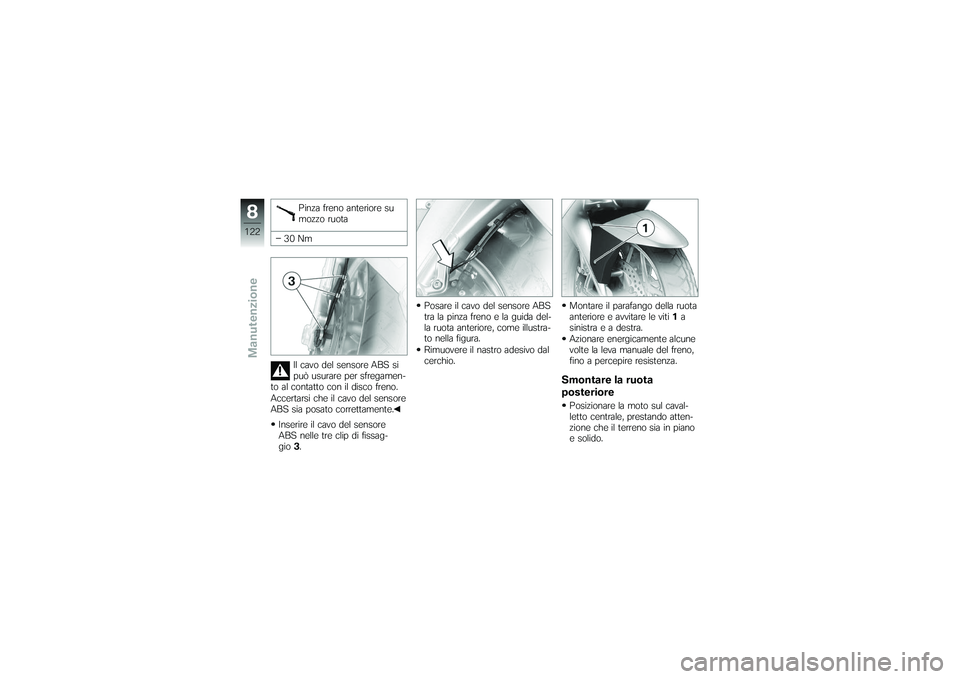

Pinza freno anteriore su
mozzo ruota
30 Nm
Il cavo del sensore ABS si
può usurare per sfregamen-
to al contatto con il disco freno.
Accertarsi che il cavo del sensore
ABS sia posato correttamente.
Inserire il cavo del sensore
ABS nelle tre clip di fissag-
gio 3. Posare il cavo del sensore ABS
tra la pinza freno e la guida del-
la ruota anteriore, come illustra-
to nella figura.
Rimuovere il nastro adesivo dal
cerchio.
Montare il parafango della ruota
anteriore e avvitare le viti
1a
sinistra e a destra.
Azionare energicamente alcune
volte la leva manuale del freno,
fino a percepire resistenza.
Smontare la ruota
posteriorePosizionare la moto sul caval-
letto centrale, prestando atten-
zione che il terreno sia in piano
e solido.
8122zManutenzione

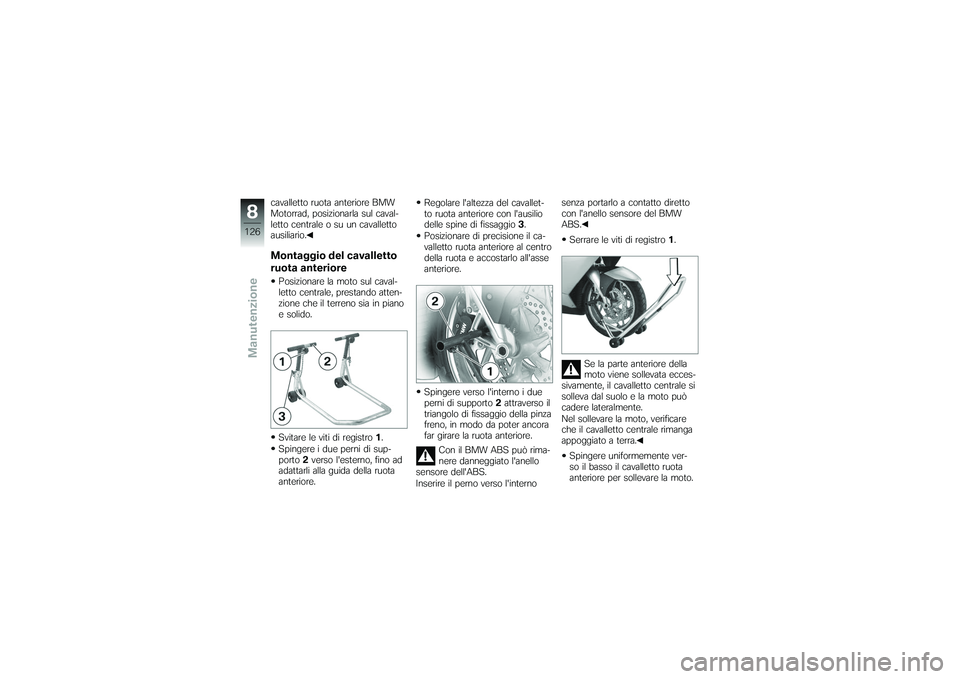

cavalletto ruota anteriore BMW
Motorrad, posizionarla sul caval-
letto centrale o su un cavalletto
ausiliario.Montaggio del cavalletto
ruota anteriorePosizionare la moto sul caval-
letto centrale, prestando atten-
zione che il terreno sia in piano
e solido.
Svitare le viti di registro1.
Spingere i due perni di sup-
porto 2verso l'esterno, fino ad
adattarli alla guida della ruota
anteriore. Regolare l'altezza del cavallet-
to ruota anteriore con l'ausilio
delle spine di fissaggio
3.
Posizionare di precisione il ca-
valletto ruota anteriore al centro
della ruota e accostarlo all'asse
anteriore.
Spingere verso l'interno i due
perni di supporto 2attraverso il
triangolo di fissaggio della pinza
freno, in modo da poter ancora
far girare la ruota anteriore.
Con il BMW ABS può rima-
nere danneggiato l'anello
sensore dell'ABS.
Inserire il perno verso l'interno senza portarlo a contatto diretto
con l'anello sensore del BMW
ABS.
Serrare le viti di registro 1.
Se la parte anteriore della
moto viene sollevata ecces-
sivamente, il cavalletto centrale si
solleva dal suolo e la moto può
cadere lateralmente.
Nel sollevare la moto, verificare
che il cavalletto centrale rimanga
appoggiato a terra.
Spingere uniformemente ver-
so il basso il cavalletto ruota
anteriore per sollevare la moto.
8126zManutenzione

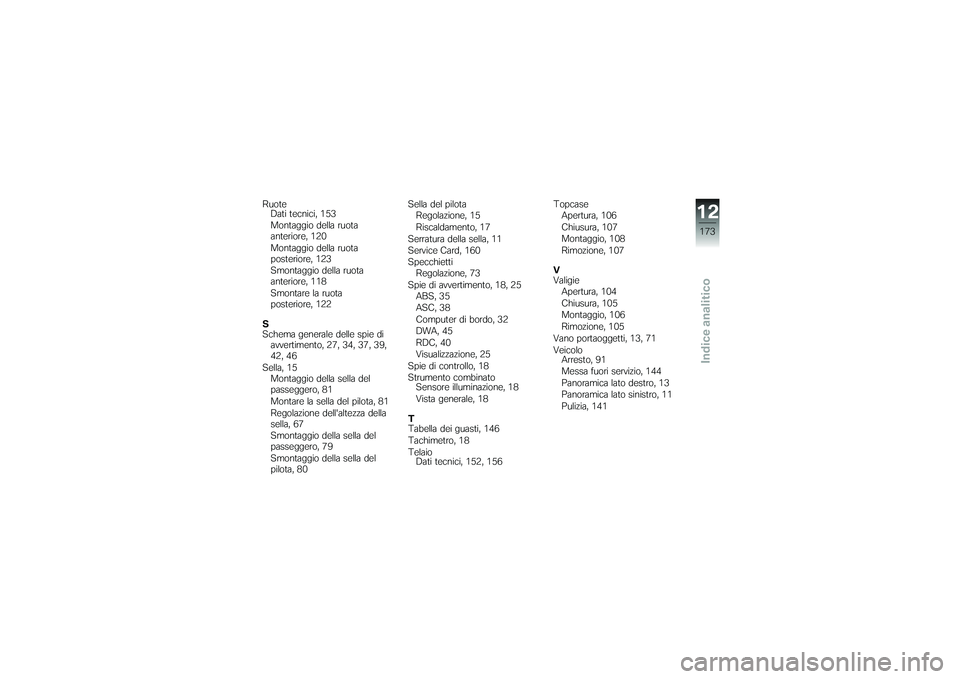

RuoteDati tecnici, 153
