UTILISATEURS FUSIBLE AMPERE FIGURE
Electroventilateur climatiseur F02 (MAXI-FUSE) 40 60
Verrouillage de la direction électrique F03 (MAXI-FUSE) 20 60
Nœud de freinage (pompe) F04 (MAXI-FUSE) 40 60
Nœud de freinage (électrovanne) F05 (MAXI-FUSE) 40 60
Electroventilateur radiateur (basse vitesse) F06 (MAXI-FUSE) 40 60
Electroventilateur radiateur (vitesse élevée) F07 (MAXI-FUSE) 50 60
Lave-phares F09 20 60
Alarmes sonores F10 15 60
Services différents secondaires injection électronique F11 15 60
+ INT pour système injection électronique F16 7,5 60
Services primaires injection électronique F17 10 60
Nœud contrôle moteur F18 15 60
Compresseur climatiseur F19 7,5 60
Réchauffeur pare-brise F20 20 60
Alimentation pompe carburant F21 20 60
Bobines allumage/injecteurs (versions essence) F22 15 60
Services primaires injection électronique (versions diesel) F22 20 60
Alimentation autoradio/Système de navigation F23 15 60
Nœud Body Computer/Bobine relais lave-phares F31 7,5 56
Nœud porte conducteur/nœud porte passager/dispositif
de démarrage F32 15 56
Lève-glaces arrière gauche F33 20 56
Lève-glaces arrière droit F34 20 56

UTILISATEURS FUSIBLE AMPERE FIGURE
Capteur présence eau dans le filtre à gazole/débitmètre F35 7,5 56
Interrupteur feux de stop/planche commandes tunnel central F35 7,5 56
Cruise Control F35 7,5 56
Capteur AQS F35 7,5 56
Alimentation nœud coffre à bagages/nœud porte avant F36 20 56
Nœud tableau de bord F37 7,5 56
Centrale projecteurs avant/Alimentation centrale
projecteurs à décharge de gaz (Bixénon) (si prévus) F37 7,5 56
Motoréducteur verrouillage/déverrouillage coffre à bagages F38 15 56
Prise de diagnostic système EOBD F39 10 56
Centrale système contrôle pression pneus F39 10 56
Prédisposition téléphone portable F39 10 56
Centrale sirène alarme (si prévu) F39 10 56
Climatiseur F39 10 56
Lunette chauffante F40 30 56
Dégivreur gicleurs lave-vitre/lave-lunette F41 7,5 56
Dégivreur rétroviseurs chauffés F41 7,5 56
Alimentation nœud de freinage (ABS/VDC) –
Nœud Angle Direction – Capteur Embardée F42 7,5 56
Essuie-lave-vitre F43 30 56
216
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

217
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

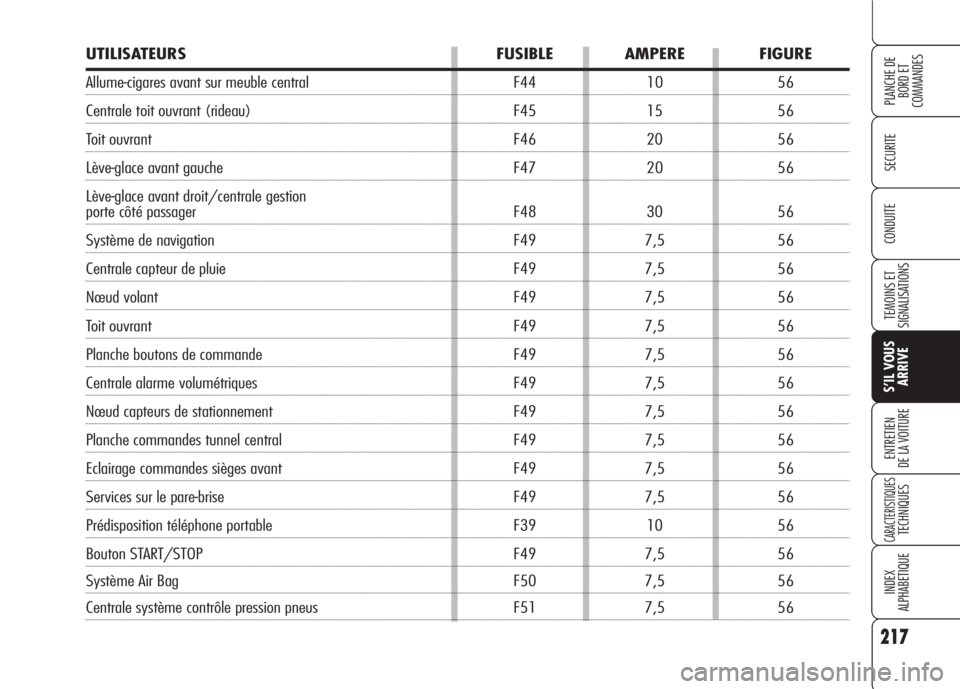

UTILISATEURS FUSIBLE AMPERE FIGURE
