PRIME NOZIONI
Accensione automatica delle
luci
Questo equipaggiamento accende auto-
maticamente le luci di posizione e anab-
baglianti in caso di scarsa luminosità o
dopo l'attivazione dei tergicristalli.
62
Sistemi ASR e ESP
Questi sistemi sono abbinati per garan-
tire la stabilità di sterzata del veicolo nei
l i m i t i d e l l e l e g g i i s i c h e .
73 Assistenza grafica e acustica al
parcheggio posteriore
Questo equipaggiamento avverte se ci
sono ostacoli situati dietro il veicolo du-
rante le manovre di retromarcia.
89
Rilevazione del sottogonfiaggio
Questo equipaggiamento sorveglia la
pressione di ogni pneumatico e avverte
i n c a s o d i f o r a t u r a o d i s g o n i a g g i o .
71
Page 3 of 181
!
!
!
i
PRIME NOZIONI

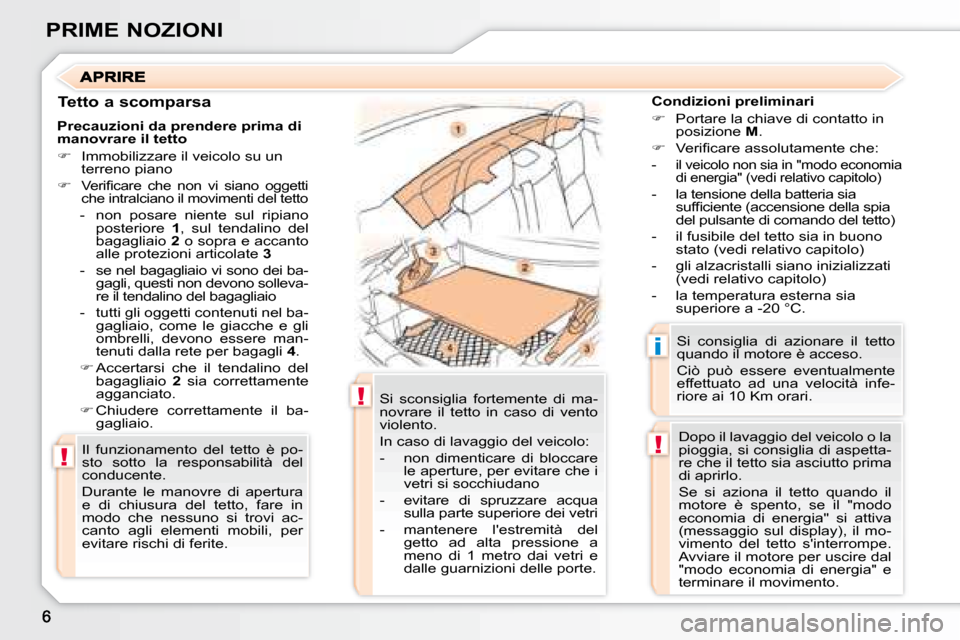

Tetto a scomparsa Condizioni preliminari
Portare la chiave di contatto in
posizione M .
V e r i i c a r e a s s o l u t a m e n t e c h e :
- il veicolo non sia in "modo economia
di energia" (vedi relativo capitolo)
- la tensione della batteria sia s u f i c i e n t e ( a c c e n s i o n e d e l l a s p i a
del pulsante di comando del tetto)
- il fusibile del tetto sia in buono stato (vedi relativo capitolo)
- gli alzacristalli siano inizializzati (vedi relativo capitolo)
- la temperatura esterna sia superiore a -20 °C.
Si consiglia di azionare il tetto
quando il motore è acceso.
Ciò può essere eventualmente
effettuato ad una velocità infe-
riore ai 10 Km orari.
Dopo il lavaggio del veicolo o la
pioggia, si consiglia di aspetta-
re che il tetto sia asciutto prima
di aprirlo.
Se si aziona il tetto quando il
motore è spento, se il "modo
economia di energia" si attiva
(messaggio sul display), il mo-
vimento del tetto s'interrompe.
Avviare il motore per uscire dal
"modo economia di energia" e
terminare il movimento.
Si sconsiglia fortemente di ma-
novrare il tetto in caso di vento
violento.
In caso di lavaggio del veicolo:
- non dimenticare di bloccare
le aperture, per evitare che i
vetri si socchiudano
- evitare di spruzzare acqua sulla parte superiore dei vetri
- mantenere l'estremità del getto ad alta pressione a
meno di 1 metro dai vetri e
dalle guarnizioni delle porte.
Il funzionamento del tetto è po-
sto sotto la responsabilità del
conducente.
Durante le manovre di apertura
e di chiusura del tetto, fare in
modo che nessuno si trovi ac-
canto agli elementi mobili, per
evitare rischi di ferite.
Precauzioni da prendere prima di
manovrare il tetto
Immobilizzare il veicolo su un
terreno piano
V e r i i c a r e c h e n o n v i s i a n o o g g e t t i
che intralciano il movimenti del tetto
- non posare niente sul ripiano
posteriore 1 , sul tendalino del
bagagliaio 2 o sopra e accanto
alle protezioni articolate 3
- se nel bagagliaio vi sono dei ba- gagli, questi non devono solleva-
re il tendalino del bagagliaio
- tutti gli oggetti contenuti nel ba- gagliaio, come le giacche e gli
ombrelli, devono essere man-
tenuti dalla rete per bagagli 4 .
Accertarsi che il tendalino del
bagagliaio 2 sia correttamente
agganciato.
Chiudere correttamente il ba-
gagliaio.
Page 7 of 181
PRIME NOZIONI
1. Antifurto e contatto.
2. Comando sottovolante dell'auto-
radio.
3. Comando del tergicristallo/
lavacristallo/computer di bordo.
4. Pulsante di allarme.
Pulsante di bloccaggio centralizzato.
Pulsante del segnale di
emergenza.
Pulsante di controllo dinamico della stabilità (ESP/ASR).
5. Display multifunzione.
6. Airbag passeggero.
7. Cassetto ripostiglio/
Prese audio/video.
8. Comando del tetto a scomparsa.
9. Comando dei quattro vetri.
10. Comandi dei sedili riscaldabili.
11. Presa 12 Volt.
12. Posacenere anteriore.
13. Comandi di riscaldamento/
climatizzazione.
14. Caricatore CD.
15. Autoradio RD4 o radiotelefono
GPS RT4.
16. Aeratori centrali orientabili e
richiudili.
Page 11 of 181
PRIME NOZIONI
A. A contatto inserito, la lancetta
deve indicare il livello di
carburante residuo.
B. A motore acceso, la spia
abbinata al livello minimo deve
spegnersi.
C. A contatto inserito, l'indicatore
di livello dell'olio deve indicare
"OIL OK" per alcuni secondi.
Se i livelli non sono corretti, procedere
al rispettivo rabbocco.
18
1. A contatto inserito, si accendono
le spie di allarme di colore
arancione e rosso.
2. A motore acceso, queste stesse
spie devono spegnersi.
Se rimangono accese alcune spie,
fare riferimento alla relativa pagina.
20
L'accensione della spia segnala lo
stato della relativa funzione.
A. Disattivazione dell'allarme
volumetrico.
54
B. Bloccaggio centralizzato.
59
C. Disattivazione del sistema
ESP/ASR.
73
Quadro strumenti Spie Barra dei comandi
Page 15 of 181
18
CONTROLLO di MARCIA
1.
Indicatore temperatura olio motore
2. Contagiri.
3. Indicatore temperatura liquido di
raffreddamento.
4. Spia livello minimo carburante.
5. Indicatore di livello carburante.
6. Indicatore di velocità.
7. Indicatore di manutenzione,
indicatore di livello olio,
contachilometri e regolatore/
limitatore di velocità.
8. Pulsante di azzeramento del
contachilometri giornaliero.
9. Pulsante del reostato di
illuminazione.
10. Indicatore di direzione sinistro
11. Spia di allarme centralizzata
STOP.
12. Indicatore di direzione destro.
13. Spia di servizio.
14. Spia freno di stazionamento,
livello liquido freno e ripartitore
elettronico della frenata (REF)
15. Spia del sistema antibloccaggio
ruote (ABS).
16. Spia del controllo dinamico della
stabilità (ESP/ASR).
17. Spia di cintura conducente non
allacciata.
18. Spia del sistema antinquinamento.
19. Spia degli airbag e dei roll-bar
di sicurezza.
20. Spia di disattivazione dell'airbag
passeggero * .
21. Spia delle luci anabbaglianti.
22. Spia delle luci abbaglianti.
23. Spia dei proiettori antinebbia
anteriori.
24. Spia della luce antinebbia
posteriore.
25. Spia di preriscaldamento motore
Diesel.
26. Spia di pressione olio motore * .
27. Spia di carica batteria * .
MANUALE
* Secondo il paese di destinazione.
Page 16 of 181
19
CONTROLLO di MARCIA
1. Indicatore di temperatura olio
motore.
2. Spia del programma sport.
3. Indicatore di posizione della
leva del cambio.
4. Spia del programma neve.
5. Contagiri
6. Indicatore temperatura liquido
di raffreddamento.
7. Spia livello minimo carburante.
8. Indicatore livello carburante.
9. Indicatore di velocità.
10. Indicatore di manutenzione,
indicatore di livello olio,
contachilometri e regolatore/
limitatore di velocità.
11. Pulsante di azzeramento del
contachilometri giornaliero.
12. Pulsante del reostato
d'illuminazione.
13. Indicatore di direzione sinistro.
14. Spia di allarme centralizzato
STOP.
15. Indicatore di direzione destro.
16. Spia di servizio.
17. Spia freno di stazionamento,
livello liquido freni e ripartitore
elettronico della frenata (REF).
18. Spia del sistema antibloccaggio
ruote (ABS).
19. Spia del controllo dinamico di
stabilità (ESP/ASR).
20. Spia di cintura conducente non
allacciata.
21. Spia del sistema
antinquinamento.
22. Spia degli airbag e dei roll-bar
di sicurezza.
23. Spia disattivazione airbag
passeggero * .
24. Spia luci anabbaglianti.
25. Spia luci abbaglianti.
26. Spia proiettori antinebbia
anteriori.
27. Spia di luce antinebbia posteriore.
28. Spia di pressione dell'olio motore * .
29. Spia di carica batteria * .
QUADRO STRUMENTI MODELLO BENZINA CON CAMBIO AUTOM ATICO
* Secondo il paese di destinazione.
Page 18 of 181
21
CONTROLLO di MARCIA Spia degli airbag e delle
centine di sicurezza
La spia si accende per al-
cuni secondi all'inserimento
del contatto.
L'accensione di questa spia quando
il motore gira è accompagnata da un
segnale acustico e da un messaggio
sul display multifunzione, che indica:
- un difetto degli airbag frontali o laterali
oppure
-
un difetto delle centine di sicurezza,
situate nei poggiatesta posteriori.
Rivolgersi ad un Punto Assistenza PEUGEOT.
Spia di disattivazione
dell'airbag passeggero *
Si accende per alcuni se-
condi ogni volta che si inse-
risce il contatto.
Se l'airbag passeggero è disattivato,
la spia rimane accesa.
In tutti i casi, se la spia lampeggia rivolger-
si ad un Punto Assistenza PEUGEOT.
Spia del sistema
antinquinamento
Si accende ogni volta che
si inserisce il contatto.
Deve spegnersi alcuni secondi dopo
l'avviamento del motore.
Quando il motore gira, se la spia si ac-
cende ed è accompagnata da un segnale
acustico e da un messaggio sul display
multifunzione, indica un'anomalia di fun-
zionamento del sistema antinquinamento.
Rivolgersi rapidamente ad un Punto
Assistenza PEUGEOT.
Spia del sistema di
antibloccaggio ruote (ABS)
Si accende per alcuni secondi ogni
volta che si inserisce il contatto.
Se la spia rimane accesa o
si accende ad una velocità superio-
re ai 12 Km orari, vi è un'anomalia di
funzionamento del sistema ABS.
La vettura conserva tuttavia un ser-
vofreno classico.
L'accensione di questa spia è accompa-
gnata da un segnale acustico e da un
messaggio sul display multifunzione.
Rivolgersi ad un Punto Assistenza PEUGEOT.
Spia del sistema di
controllo dinamico della
stabilità (ESP/ASR)
Si accende per alcuni se-
condi ogni volta che si inse-
risce il contatto.
Se la spia rimane accesa o si accen-
de quando il motore gira, è accompa-
gnata da un segnale acustico e da un
messaggio sul display multifunzione;
rivolgersi ad un Punto Assistenza
PEUGEOT.
A motore acceso e veicolo in marcia, la
spia lampeggia se si attiva il sistema.
R i m a n e a c c e s a i s s a q u a n d o i l s i s t e -
ma viene disattivato.
Spia del freno di
stazionamento, del livello
minimo del liquido del freno
e di anomalia del ripartitore
elettronico di frenata
Abbinata alla spia di allarme centra-
lizzato STOP .
Si accende per alcuni secondi ogni
volta che si inserisce il contatto.
L'accensione di questa spia è accom-
pagnata da un segnale acustico e da
un messaggio sul display multifunzione,
che indica una delle seguenti condizioni:
- rilevamento del freno di staziona- mento inserito o disinserito male
quando il veicolo è in marcia
- eccessiva diminuzione del liquido del freno (se la spia rimane acce-
sa anche con il freno disinserito)
- anomalia di funzionamento del ri- partitore elettronico della frenata,
se abbinato con la spia ABS.
Nei due ultimi casi, è indispensabile fermarsi.
Rivolgersi ad un Punto Assistenza PEUGEOT.
Spia di cintura sganciata/
non agganciata
All'inserimento del contatto,
l
a spia si accende quando il
conducente non ha allacciato la cintura.
Con il motore in moto e le porte chiu-
se, la spia si spegne automaticamen-
te dopo 30 secondi.
In caso di sgancio della cintura:
- sotto i 20 km/h, la spia si accende i s s a ; - sopra i 20 km/h e per 2 minuti, la
spia lampeggia accompagnata
da un segnale sonoro crescente.
Trascorsi i due minuti, la spia ri-
m a n e a c c e s a i n q u a n d o i l c o n d u -
cente non allaccia la cintura.
* Secondo il paese di destinazione.
Page 33 of 181
!
31

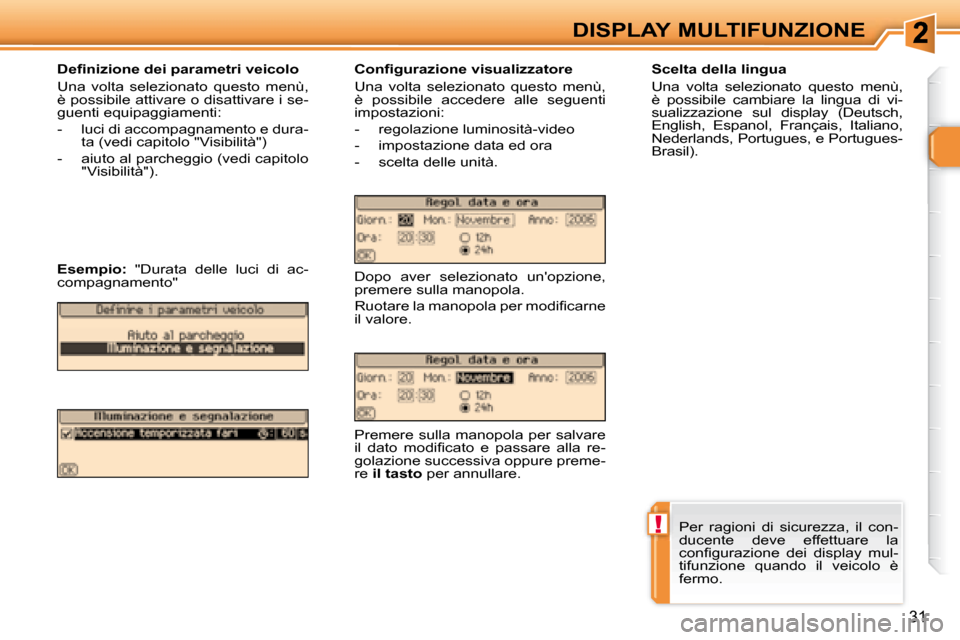

DISPLAY MULTIFUNZIONE
D e i n i z i o n e d e i p a r a m e t r i v e i c o l o
Una volta selezionato questo menù,
è possibile attivare o disattivare i se-
guenti equipaggiamenti:
- luci di accompagnamento e dura- ta (vedi capitolo "Visibilità")
- aiuto al parcheggio (vedi capitolo "Visibilità"). Scelta della lingua
Una volta selezionato questo menù,
è possibile cambiare la lingua di vi-
sualizzazione sul display (Deutsch,
English, Espanol, Français, Italiano,
Nederlands, Portugues, e Portugues-
Brasil).
C o n i g u r a z i o n e v i s u a l i z z a t o r e
Una volta selezionato questo menù,
è possibile accedere alle seguenti
impostazioni:
- regolazione luminosità-video
- impostazione data ed ora
- scelta delle unità.
Dopo aver selezionato un'opzione,
premere sulla manopola.
R u o t a r e l a m a n o p o l a p e r m o d i i c a r n e
il valore.
Premere sulla manopola per salvare
i l d a t o m o d i i c a t o e p a s s a r e a l l a r e -
golazione successiva oppure preme-
re
il tasto per annullare.
Esempio: "Durata delle luci di ac-
compagnamento"
Per ragioni di sicurezza, il con-
ducente deve effettuare la
c o n i g u r a z i o n e d e i d i s p l a y m u l -
tifunzione quando il veicolo è
fermo.
