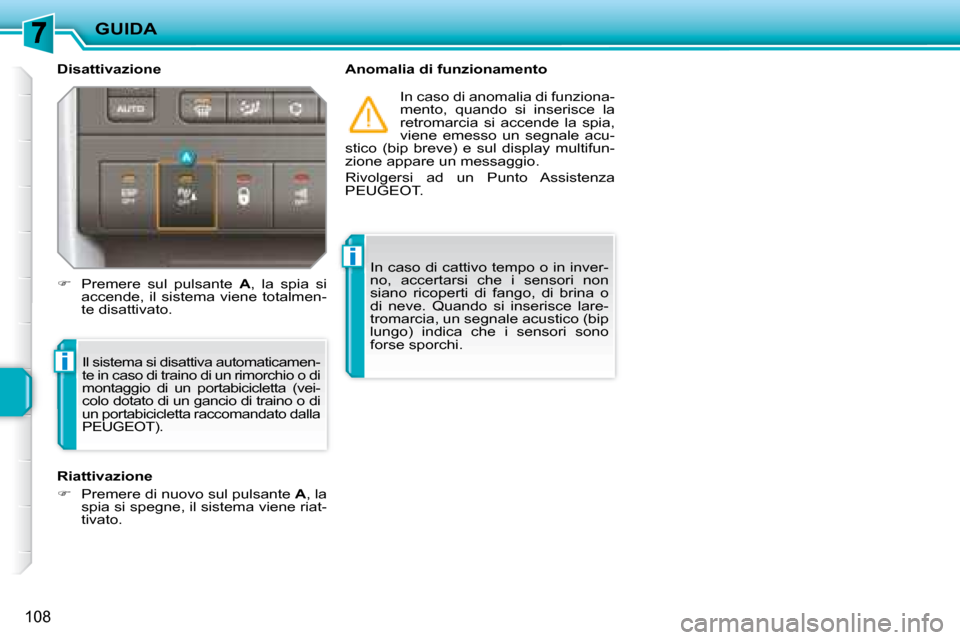

Disattivazione Anomalia di funzionamento In caso di anomalia di funziona-
mento, quando si inserisce la
retromarcia si accende la spia,
viene emesso un segnale acu-
stico (bip breve) e sul display multifun-
zione appare un messaggio.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
Il sistema si disattiva automaticamen-
te in caso di traino di un rimorchio o di
montaggio di un portabicicletta (vei-
colo dotato di un gancio di traino o di
un portabicicletta raccomandato dalla
PEUGEOT).
Riattivazione
Premere di nuovo sul pulsante A , la
spia si spegne, il sistema viene riat-
tivato.
Premere sul pulsante A , la spia si
accende, il sistema viene totalmen-
te disattivato. In caso di cattivo tempo o in inver-
no, accertarsi che i sensori non
siano ricoperti di fango, di brina o
di neve. Quando si inserisce lare-
tromarcia, un segnale acustico (bip
lungo) indica che i sensori sono
forse sporchi.
Page 127 of 204
i
i
INFORMAZIONI PRATICHE
117

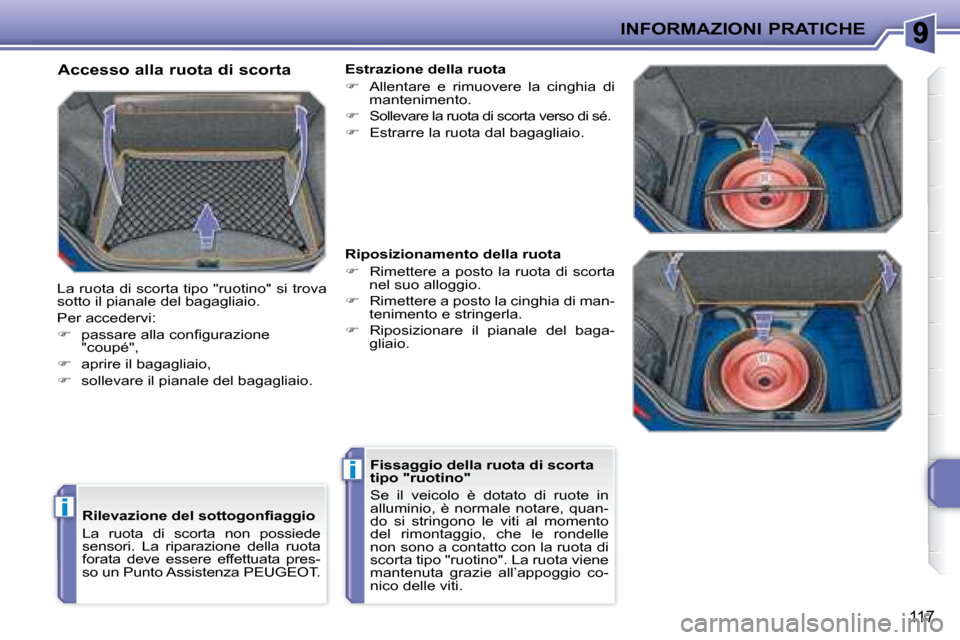

R i l e v a z i o n e d e l s o t t o g o n i a g g i o
La ruota di scorta non possiede
sensori. La riparazione della ruota
forata deve essere effettuata pres-
so un Punto Assistenza PEUGEOT.
Accesso alla ruota di scorta
L a r u o t a d i s c o r t a t i p o " r u o t i n o " s i t r o v a
sotto il pianale del bagagliaio.
Per accedervi:
p a s s a r e a l l a c o n i g u r a z i o n e
" c o u p é " ,
aprire il bagagliaio,
sollevare il pianale del bagagliaio. Estrazione della ruota
Allentare e rimuovere la cinghia di
mantenimento.
Sollevare la ruota di scorta verso di sé.
Estrarre la ruota dal bagagliaio.
Riposizionamento della ruota
Rimettere a posto la ruota di scorta
nel suo alloggio.
Rimettere a posto la cinghia di man-
tenimento e stringerla.
Riposizionare il pianale del baga-
gliaio.
Fissaggio della ruota di scorta
tipo "ruotino"
Se il veicolo è dotato di ruote in
alluminio, è normale notare, quan-
do si stringono le viti al momento
del rimontaggio, che le rondelle
non sono a contatto con la ruota di
s c o r t a t i p o " r u o t i n o " . L a r u o t a v i e n e
mantenuta grazie all’appoggio co-
nico delle viti.
Page 136 of 204
INFORMAZIONI PRATICHE

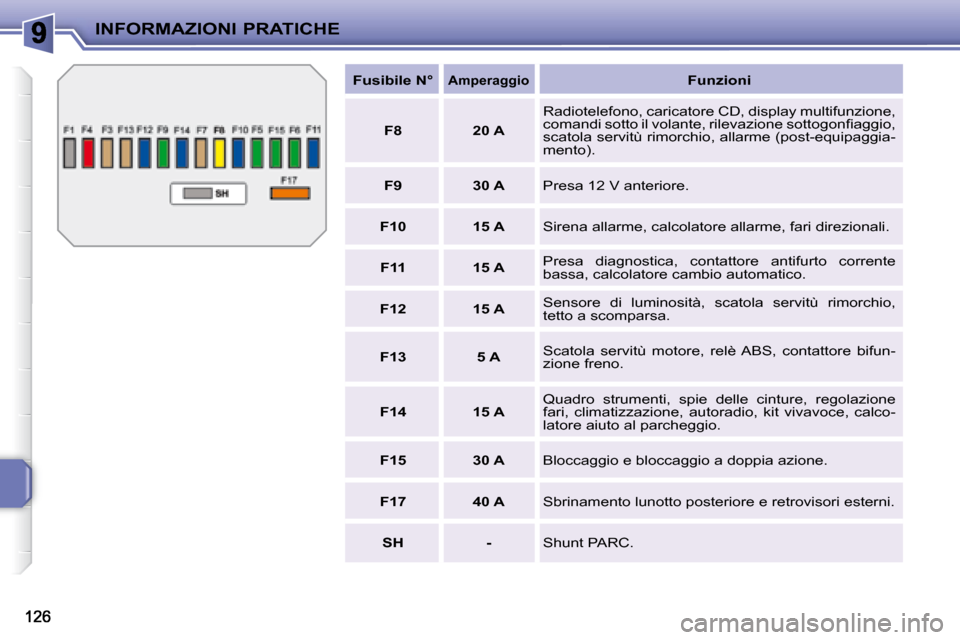

Fusibile N°
Amperaggio
Funzioni
F8 20 A Radiotelefono, caricatore CD, display multifunzione,
c o m a n d i s o t t o i l v o l a n t e , r i l e v a z i o n e s o t t o g o n i a g g i o ,
scatola servitù rimorchio, allarme (post-equipaggia-
mento).
F9 30 A Presa 12 V anteriore.
F10 15 A Sirena allarme, calcolatore allarme, fari direzionali.
F11 15 A Presa diagnostica, contattore antifurto corrente
bassa, calcolatore cambio automatico.
F12 15 A Sensore di luminosità, scatola servitù rimorchio,
tetto a scomparsa.
F13 5 A Scatola servitù motore, relè ABS, contattore bifun-
zione freno.
F14 15 A Quadro strumenti, spie delle cinture, regolazione
fari, climatizzazione, autoradio, kit vivavoce, calco-
latore aiuto al parcheggio.
F15 30 A Bloccaggio e bloccaggio a doppia azione.
F17 40 A Sbrinamento lunotto posteriore e retrovisori esterni.
SH - Shunt PARC.
Page 137 of 204
INFORMAZIONI PRATICHE
127

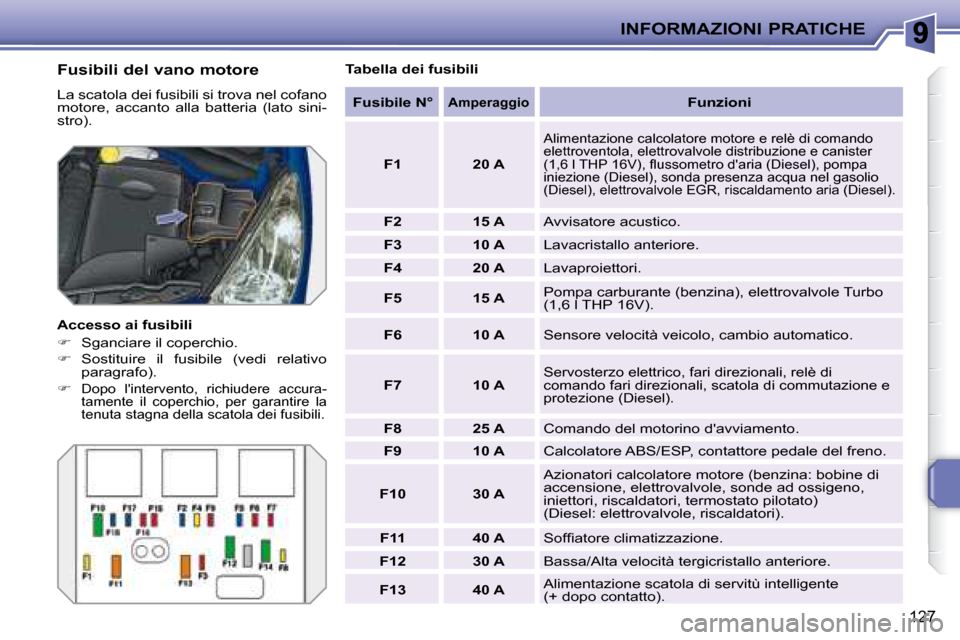

Fusibili del vano motore
La scatola dei fusibili si trova nel cofano
motore, accanto alla batteria (lato sini-
stro).
Accesso ai fusibili
Sganciare il coperchio.
Sostituire il fusibile (vedi relativo
paragrafo).
Dopo l'intervento, richiudere accura-
tamente il coperchio, per garantire la
tenuta stagna della scatola dei fusibili
. Tabella dei fusibili
Fusibile N°
Amperaggio
Funzioni
F1 20 A
Alimentazione calcolatore motore e relè di comando
elettroventola, elettrovalvole distribuzione e canister
( 1 , 6 l T H P 1 6 V ) , fl u s s o m e t r o d ' a r i a ( D i e s e l ) , p o m p a
iniezione (Diesel), sonda presenza acqua nel gasolio
(Diesel), elettrovalvole EGR, riscaldamento aria (Diesel).
F2 15 A Avvisatore acustico.
F3 10 A Lavacristallo anteriore.
F4 20 A Lavaproiettori.
F5 15 A Pompa carburante (benzina), elettrovalvole Turbo
(1,6 l THP 16V).
F6 10 A Sensore velocità veicolo, cambio automatico.
F7 10 A
Servosterzo elettrico, fari direzionali, relè di
comando fari direzionali, scatola di commutazione e
protezione (Diesel).
F8 25 A Comando del motorino d'avviamento.
F9 10 A Calcolatore ABS/ESP, contattore pedale del freno.
F10 30 A Azionatori calcolatore motore (benzina: bobine di
accensione, elettrovalvole, sonde ad ossigeno,
iniettori, riscaldatori, termostato pilotato)
(Diesel: elettrovalvole, riscaldatori).
F11 40 A S o f i a t o r e c l i m a t i z z a z i o n e .
F12 30 A Bassa/Alta velocità tergicristallo anteriore.
F13 40 A Alimentazione scatola di servitù intelligente
(+ dopo contatto).
