PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-8
6

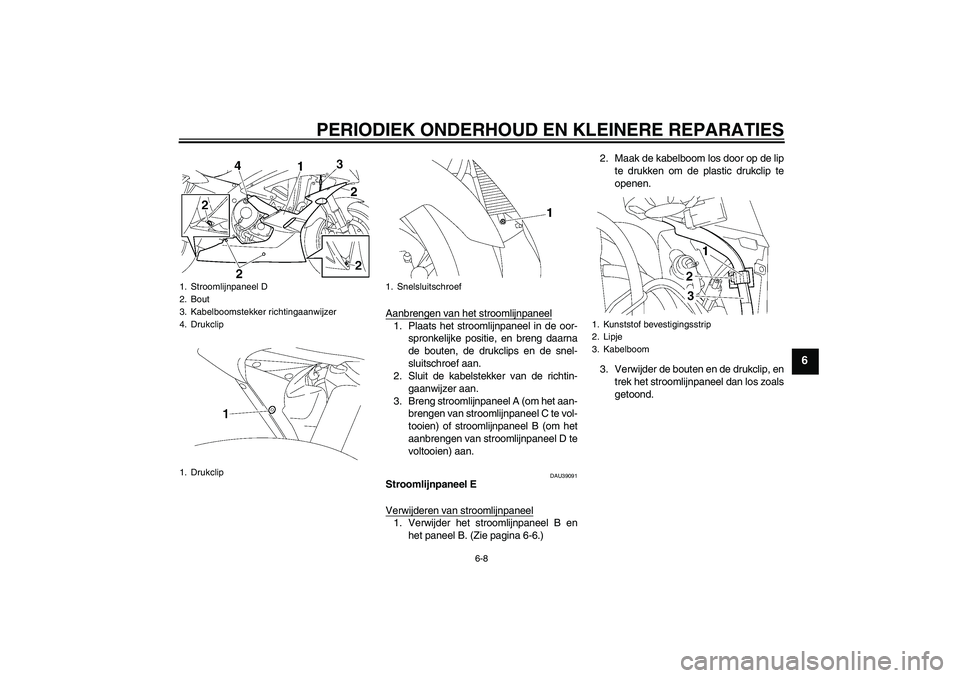

Aanbrengen van het stroomlijnpaneel1. Plaats het stroomlijnpaneel in de oor-
spronkelijke positie, en breng daarna
de bouten, de drukclips en de snel-
sluitschroef aan.
2. Sluit de kabelstekker van de richtin-
gaanwijzer aan.
3. Breng stroomlijnpaneel A (om het aan-
brengen van stroomlijnpaneel C te vol-
tooien) of stroomlijnpaneel B (om het
aanbrengen van stroomlijnpaneel D te
voltooien) aan.
DAU39091
Stroomlijnpaneel E
Verwijderen van stroomlijnpaneel1. Verwijder het stroomlijnpaneel B en
het paneel B. (Zie pagina 6-6.)2. Maak de kabelboom los door op de lip
te drukken om de plastic drukclip te
openen.
3. Verwijder de bouten en de drukclip, en
trek het stroomlijnpaneel dan los zoals
getoond.
1. Stroomlijnpaneel D
2. Bout
3. Kabelboomstekker richtingaanwijzer
4. Drukclip
1. Drukclip
1. Snelsluitschroef
1. Kunststof bevestigingsstrip
2. Lipje
3. Kabelboom
U2C0D0D0.book Page 8 Friday, September 16, 2005 10:11 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-9
6

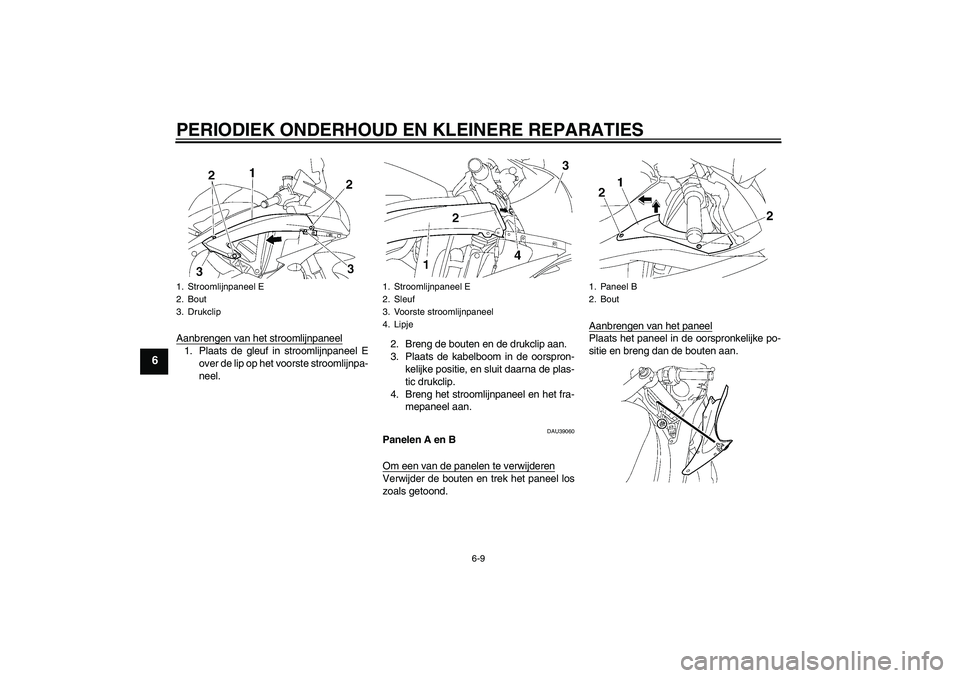

Aanbrengen van het stroomlijnpaneel1. Plaats de gleuf in stroomlijnpaneel E
over de lip op het voorste stroomlijnpa-
neel.2. Breng de bouten en de drukclip aan.
3. Plaats de kabelboom in de oorspron-
kelijke positie, en sluit daarna de plas-
tic drukclip.
4. Breng het stroomlijnpaneel en het fra-
mepaneel aan.
DAU39060
Panelen A en B
Om een van de panelen te verwijderenVerwijder de bouten en trek het paneel los
zoals getoond.Aanbrengen van het paneel
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de bouten aan.
1. Stroomlijnpaneel E
2. Bout
3. Drukclip
1. Stroomlijnpaneel E
2. Sleuf
3. Voorste stroomlijnpaneel
4. Lipje
1. Paneel B
2. Bout
U2C0D0D0.book Page 9 Friday, September 16, 2005 10:11 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-10
6
DAU19651

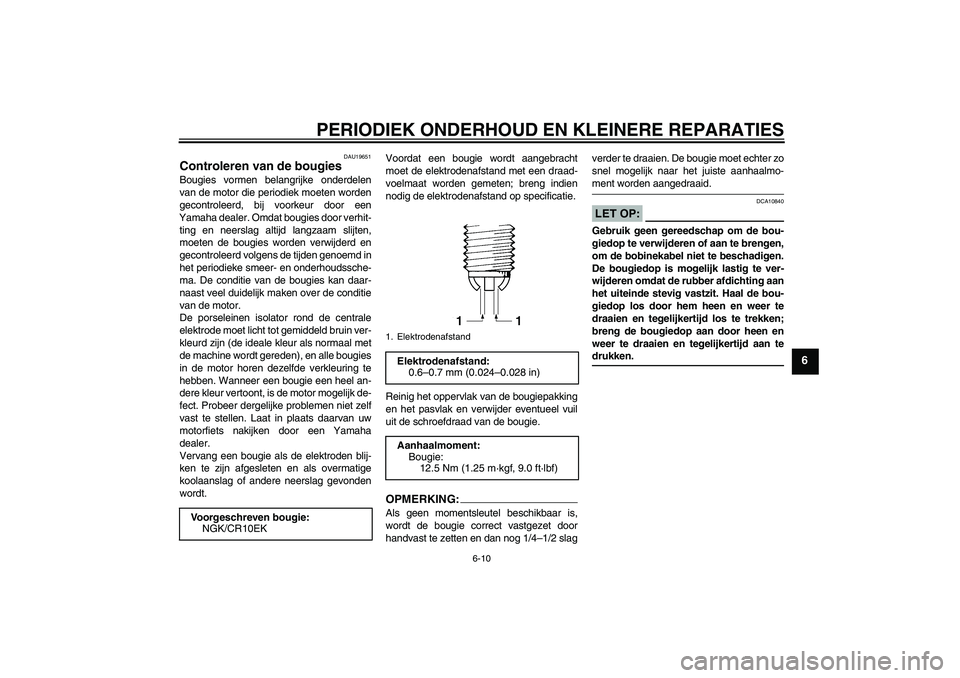

Controleren van de bougies Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door verhit-
ting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
de machine wordt gereden), en alle bougies
in de motor horen dezelfde verkleuring te
hebben. Wanneer een bougie een heel an-
dere kleur vertoont, is de motor mogelijk de-
fect. Probeer dergelijke problemen niet zelf
vast te stellen. Laat in plaats daarvan uw
motorfiets nakijken door een Yamaha
dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKING:Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slagverder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.LET OP:
DCA10840
Gebruik geen gereedschap om de bou-
giedop te verwijderen of aan te brengen,
om de bobinekabel niet te beschadigen.
De bougiedop is mogelijk lastig te ver-
wijderen omdat de rubber afdichting aan
het uiteinde stevig vastzit. Haal de bou-
giedop los door hem heen en weer te
draaien en tegelijkertijd los te trekken;
breng de bougiedop aan door heen en
weer te draaien en tegelijkertijd aan tedrukken.
Voorgeschreven bougie:
NGK/CR10EK
1. Elektrodenafstand
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)
Aanhaalmoment:
Bougie:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U2C0D0D0.book Page 10 Friday, September 16, 2005 10:11 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-11
6
DAU38992

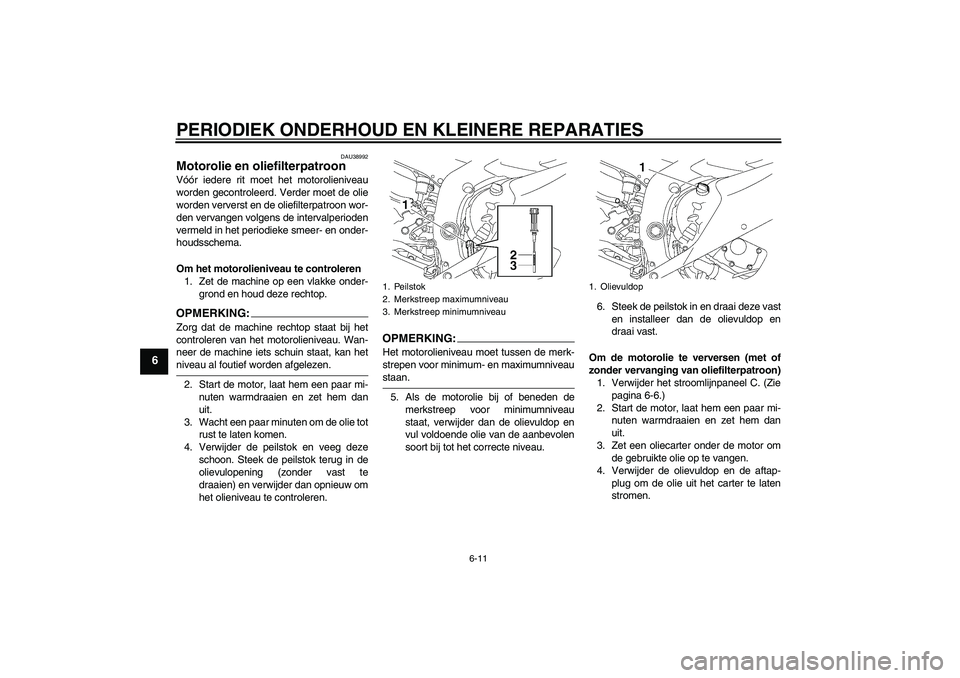

Motorolie en oliefilterpatroon Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.OPMERKIN
G:
Zorg dat de machine rechtop staat bij het
controleren van het motorolieniveau. Wan-
neer de machine iets schuin staat, kan hetniveau al foutief worden afgelezen.
2. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
3. Wacht een paar minuten om de olie tot
rust te laten komen.
4. Verwijder de peilstok en veeg deze
schoon. Steek de peilstok terug in de
olievulopening (zonder vast te
draaien) en verwijder dan opnieuw om
het olieniveau te controleren.
OPMERKING:Het motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveaustaan.
5. Als de motorolie bij of beneden de
merkstreep voor minimumniveau
staat, verwijder dan de olievuldop en
vul voldoende olie van de aanbevolen
soort bij tot het correcte niveau.6. Steek de peilstok in en draai deze vast
en installeer dan de olievuldop en
draai vast.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Verwijder het stroomlijnpaneel C. (Zie
pagina 6-6.)
2. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
3. Zet een oliecarter onder de motor om
de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de aftap-
plug om de olie uit het carter te laten
stromen.1. Peilstok
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Olievuldop
U2C0D0D0.book Page 11 Friday, September 16, 2005 10:11 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-12
6
OPMERKIN
G:

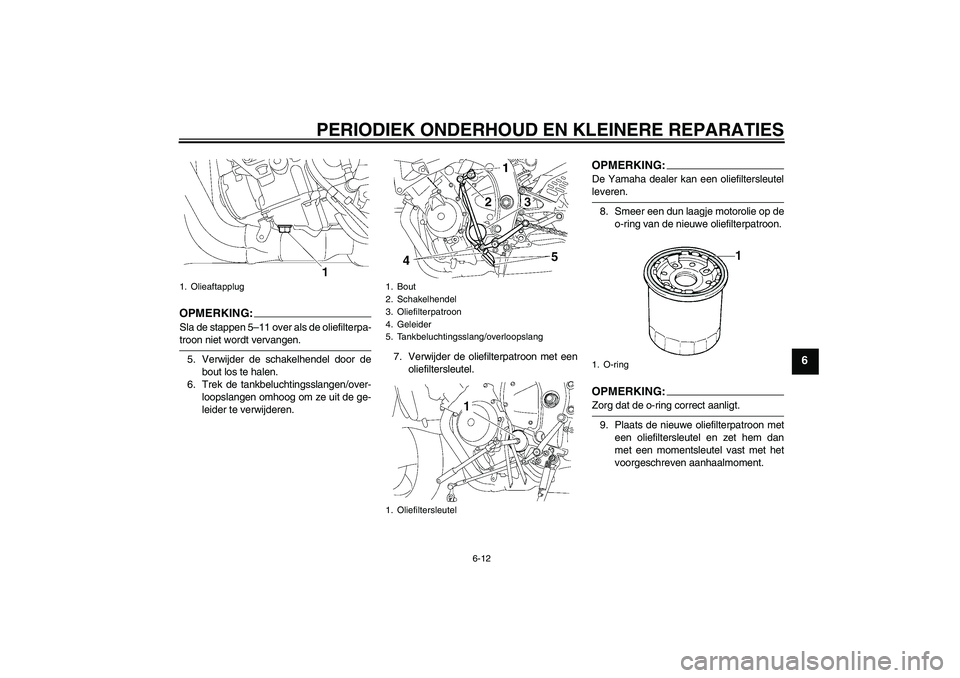

Sla de stappen 5–11 over als de oliefilterpa-troon niet wordt vervangen.
5. Verwijder de schakelhendel door de
bout los te halen.
6. Trek de tankbeluchtingsslangen/over-
loopslangen omhoog om ze uit de ge-
leider te verwijderen.7. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
OPMERKING:De Yamaha dealer kan een oliefiltersleutelleveren.
8. Smeer een dun laagje motorolie op de
o-ring van de nieuwe oliefilterpatroon.OPMERKING:Zorg dat de o-ring correct aanligt.
9. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.
1. Olieaftapplug
1. Bout
2. Schakelhendel
3. Oliefilterpatroon
4. Geleider
5. Tankbeluchtingsslang/overloopslang
1. Oliefiltersleutel
1. O-ring
U2C0D0D0.book Page 12 Friday, September 16, 2005 10:11 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-13
6
10. Steek de tankbeluchtingsslan-
gen/overloopslangen in de geleider en
plaats ze in de oorspronkelijke positie.
11. Breng de schakelhendel aan door de
merkstreep op de schakelhendel op
één lijn te brengen met de merkstreep
op de schakelas, vervolgens de bout
aan te brengen en deze met het voor-
geschreven aanhaalmoment vast te
zetten.LET OP:
DCA15340
Zorg ervoor dat de merkstrepen op één
lijn staan om een juiste schakeling te ga-
randeren.Als de merkstrepen niet op één lijn
staan, zal de beweging van de schakel-
hendel niet juist zijn en kunt u de ver-
snelling misschien niet omhoog of
omlaag schakelen.
12. Breng de olieaftapplug aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.OPMERKING:Controleer of de onderlegring beschadigd isen vervang indien nodig.13. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
monteer dan de olievuldop en zet deze
vast.
LET OP:
DCA11620


Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen olieën
met een “CD” dieselspecificatie of
olieën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.
1. MomentsleutelAanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
1. Bout
2. Schakelas
3. Lijn merktekens uit
4. SchakelhendelAanhaalmoment:
Bout van schakelhendel:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
2.40 L (2.54 US qt) (2.11 Imp.qt)
Met vervanging van oliefilterpatroon:
2.60 L (2.75 US qt) (2.29 Imp.qt)
U2C0D0D0.book Page 13 Friday, September 16, 2005 10:11 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-14
6

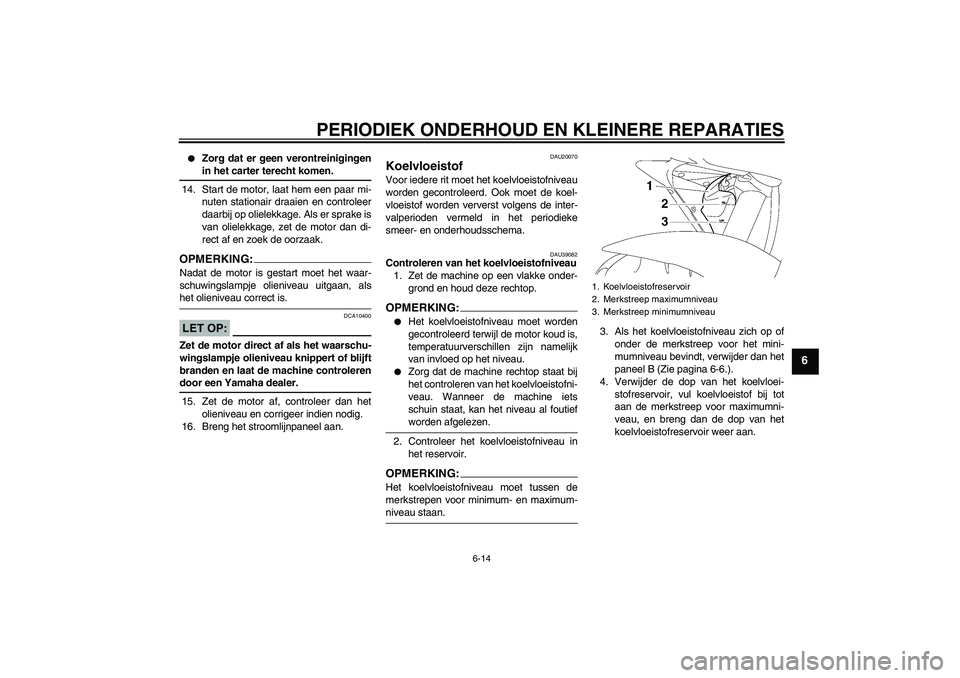

Zorg dat er geen verontreinigingenin het carter terecht komen.
14. Start de motor, laat hem een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKING:Nadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan, alshet olieniveau correct is.LET OP:
DCA10400
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat de machine controlerendoor een Yamaha dealer.
15. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
16. Breng het stroomlijnpaneel aan.
DAU20070
Koelvloeistof Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU39082
Controleren van het koelvloeistofniveau
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.OPMERKING:

Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.


Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutiefworden afgelezen.
2. Controleer het koelvloeistofniveau in
het reservoir.
OPMERKING:Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-niveau staan.3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor het mini-
mumniveau bevindt, verwijder dan het
paneel B (Zie pagina 6-6.).
4. Verwijder de dop van het koelvloei-
stofreservoir, vul koelvloeistof bij tot
aan de merkstreep voor maximumni-
veau, en breng dan de dop van het
koelvloeistofreservoir weer aan.
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
U2C0D0D0.book Page 14 Friday, September 16, 2005 10:11 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-15
6

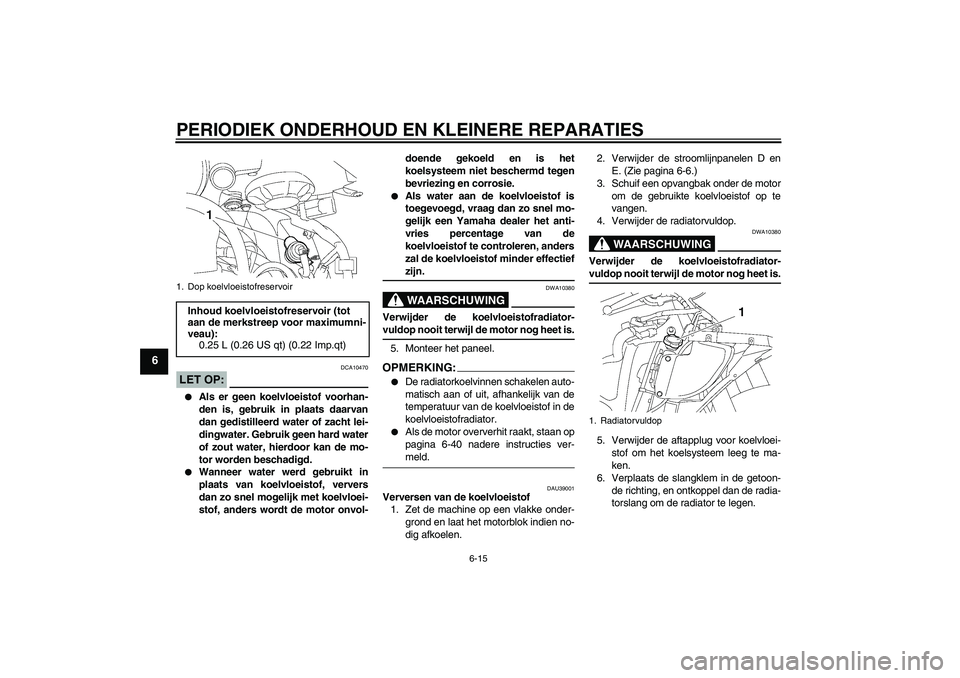

LET OP:
DCA10470


Als er geen koelvloeistof voorhan-
den is, gebruik in plaats daarvan
dan gedistilleerd water of zacht lei-
dingwater. Gebruik geen hard water
of zout water, hierdoor kan de mo-
tor worden beschadigd.


Wanneer water werd gebruikt in
plaats van koelvloeistof, ververs
dan zo snel mogelijk met koelvloei-
stof, anders wordt de motor onvol-doende gekoeld en is het
koelsysteem niet beschermd tegen
bevriezing en corrosie.


Als water aan de koelvloeistof is
toegevoegd, vraag dan zo snel mo-
gelijk een Yamaha dealer het anti-
vries percentage van de
koelvloeistof te controleren, anders
zal de koelvloeistof minder effectiefzijn.WAARSCHUWING
DWA10380
Verwijder de koelvloeistofradiator-vuldop nooit terwijl de motor nog heet is.
5. Monteer het paneel.OPMERKING:

De radiatorkoelvinnen schakelen auto-
matisch aan of uit, afhankelijk van de
temperatuur van de koelvloeistof in de
koelvloeistofradiator.


Als de motor oververhit raakt, staan op
pagina 6-40 nadere instructies ver-meld.
DAU39001
Verversen van de koelvloeistof
1. Zet de machine op een vlakke onder-
grond en laat het motorblok indien no-
dig afkoelen.2. Verwijder de stroomlijnpanelen D en
E. (Zie pagina 6-6.)
3. Schuif een opvangbak onder de motor
om de gebruikte koelvloeistof op te
vangen.
4. Verwijder de radiatorvuldop.
WAARSCHUWING
DWA10380
Verwijder de koelvloeistofradiator-vuldop nooit terwijl de motor nog heet is.
5. Verwijder de aftapplug voor koelvloei-
stof om het koelsysteem leeg te ma-
ken.
6. Verplaats de slangklem in de getoon-
de richting, en ontkoppel dan de radia-
torslang om de radiator te legen.
1. Dop koelvloeistofreservoirInhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1. Radiatorvuldop
U2C0D0D0.book Page 15 Friday, September 16, 2005 10:11 AM
