2006 YAMAHA YZF-R6 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-19
3
2. Houd de sleutel in deze stand vast,
trek het duozadel aan de voorzijde om-
hoog en trek dan het zadel naar voren.
Aanbrengen van het duozadel1. Steek de uitsteeksels aan de achterzij-
de van het duozadel in de zadelbeves-
tiging zoals afgebeeld, en druk dan de
voorzijde van het zadel omlaag om het
duozadel te vergrendelen.
2. Neem de sleutel uit.OPMERKING:Controleer of de zadels stevig zijn vergren-deld alvorens te gaan rijden.
DAU39072
Helmborgkabel In de boordgereedschapsset bevindt zich
een helmborgkabel, waarmee twee helmen
vastgezet kunnen worden aan de helmbe-
vestiging onderaan het duozadel.
Een helm met de helmborgkabel vastzet-
ten
1. Verwijder het duozadel. (Zie pagina
3-18.)
2. Klem het middelste klikhaakje van de
helmborgkabel vast op de helmbeves-
tiging.3. Leid een van de andere klikhaakjes
van de helmborgkabel door de gesp
van de helmriem, en klem daarna het
klikhaakje vast op de helmbevestiging
zoals getoond.
4. Installeer het duozadel.
1. Uitsteeksel
2. Zadelbevestiging
1. Helmborgkabel
2. Helmbevestiging
3. Middelste klikhaakje
1. Helmborgkabel
2. Helm
1. Helmborgkabel
2. Helm
U2C0D0D0.book Page 19 Friday, September 16, 2005 10:11 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-20
3
WAARSCHUWING
DWA14330
Rijd nooit met een helm aan de helm-
borgkabel. De helm kan ergens tegen-
aan slaan waardoor de machine
mogelijkerwijs onbestuurbaar wordt eneen ongeval niet uitgesloten is.
Een helm uit de helmborgkabel halen
1. Verwijder het duozadel.
2. Maak de klikhaakjes los van de helm-
bevestiging, en verwijder vervolgens
de helmborgkabel uit de gesp van de
helmriem.
3. Installeer het duozadel.
DAU38941
Afstellen van de voorvork Deze voorvork is voorzien van stelbouten
voor veervoorspanning, stelschroeven voor
uitveerdemping en stelbouten voor inveer-
demping.
WAARSCHUWING
DWA10180
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolgzijn.
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting (a).Draai om de veervoorspanning te verlagen
en zo de vering zachter te maken de stel-
bout op beide vorkpoten in de richting (b).
OPMERKING:Breng de gewenste groef op het stelmecha-
nisme in lijn met het bovenvlak van de voor-vorkbus.
1. Stelbout veervoorspanning
1. Huidige instelling
2. VoorvorkbusAfstelling veervoorspanning:
Minimum (zacht):
0
Standaard:
1
Maximum (hard):
5
chapter3 Page 20 Friday, September 30, 2005 2:50 PM

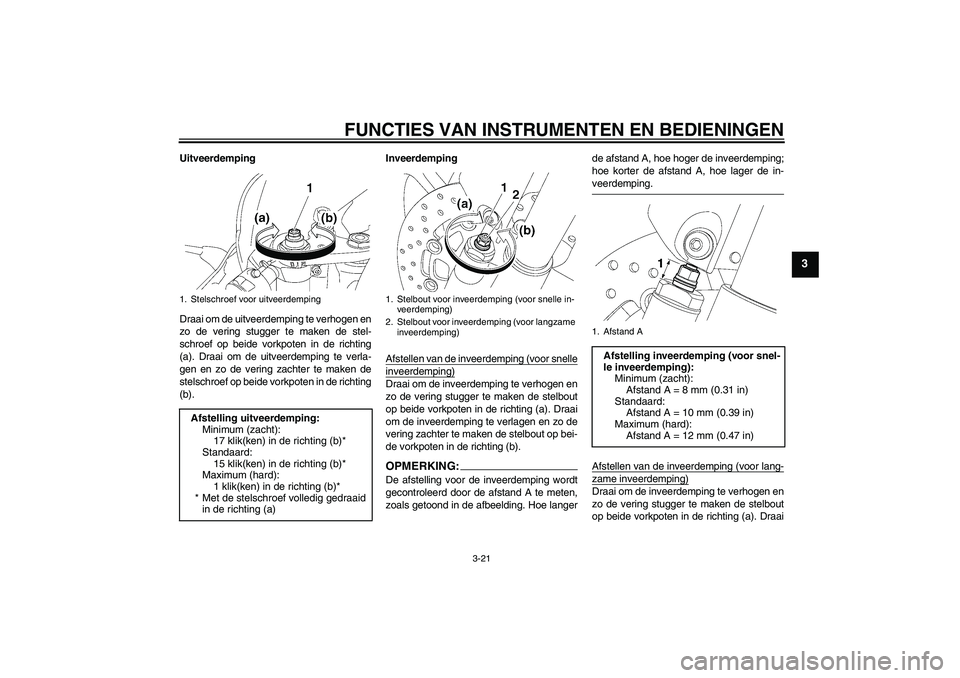

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-21
3
Uitveerdemping
Draai om de uitveerdemping te verhogen en
zo de vering stugger te maken de stel-
schroef op beide vorkpoten in de richting
(a). Draai om de uitveerdemping te verla-
gen en zo de vering zachter te maken de
stelschroef op beide vorkpoten in de richting
(b).Inveerdemping
Afstellen van de inveerdemping (voor snelle
inveerdemping)Draai om de inveerdemping te verhogen en
zo de vering stugger te maken de stelbout
op beide vorkpoten in de richting (a). Draai
om de inveerdemping te verlagen en zo de
vering zachter te maken de stelbout op bei-
de vorkpoten in de richting (b).OPMERKING:De afstelling voor de inveerdemping wordt
gecontroleerd door de afstand A te meten,
zoals getoond in de afbeelding. Hoe langerde afstand A, hoe hoger de inveerdemping;
hoe korter de afstand A, hoe lager de in-
veerdemping.
Afstellen van de inveerdemping (voor lang-zame inveerdemping)Draai om de inveerdemping te verhogen en
zo de vering stugger te maken de stelbout
op beide vorkpoten in de richting (a). Draai
1. Stelschroef voor uitveerdempingAfstelling uitveerdemping:
Minimum (zacht):
17 klik(ken) in de richting (b)*
Standaard:
15 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)
1. Stelbout voor inveerdemping (voor snelle in-
veerdemping)
2. Stelbout voor inveerdemping (voor langzame
inveerdemping)
1. Afstand A
Afstelling inveerdemping (voor snel-
le inveerdemping):
Minimum (zacht):
Afstand A = 8 mm (0.31 in)
Standaard:
Afstand A = 10 mm (0.39 in)
Maximum (hard):
Afstand A = 12 mm (0.47 in)
U2C0D0D0.book Page 21 Friday, September 16, 2005 10:11 AM

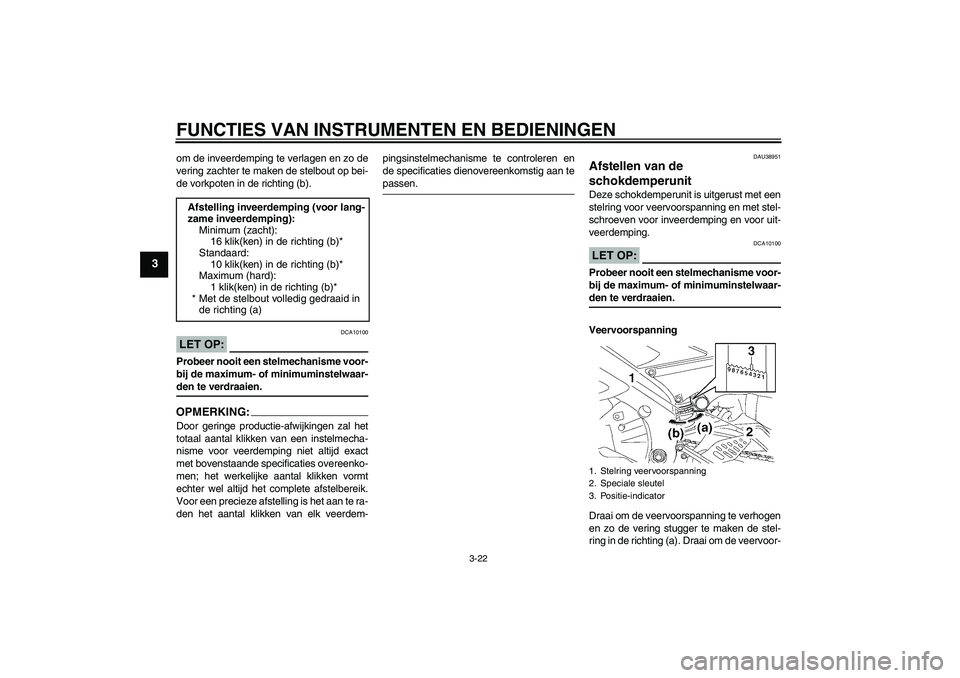

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-22
3
om de inveerdemping te verlagen en zo de
vering zachter te maken de stelbout op bei-
de vorkpoten in de richting (b).LET OP:
DCA10100
Probeer nooit een stelmechanisme voor-
bij de maximum- of minimuminstelwaar-den te verdraaien.OPMERKING:Door geringe productie-afwijkingen zal het
totaal aantal klikken van een instelmecha-
nisme voor veerdemping niet altijd exact
met bovenstaande specificaties overeenko-
men; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikken van elk veerdem-pingsinstelmechanisme te controleren en
de specificaties dienovereenkomstig aan te
passen.
DAU38951
Afstellen van de
schokdemperunit Deze schokdemperunit is uitgerust met een
stelring voor veervoorspanning en met stel-
schroeven voor inveerdemping en voor uit-
veerdemping.LET OP:
DCA10100
Probeer nooit een stelmechanisme voor-
bij de maximum- of minimuminstelwaar-den te verdraaien.
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
ring in de richting (a). Draai om de veervoor- Afstelling inveerdemping (voor lang-
zame inveerdemping):
Minimum (zacht):
16 klik(ken) in de richting (b)*
Standaard:
10 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelbout volledig gedraaid in
de richting (a)1. Stelring veervoorspanning
2. Speciale sleutel
3. Positie-indicator
U2C0D0D0.book Page 22 Friday, September 16, 2005 10:11 AM

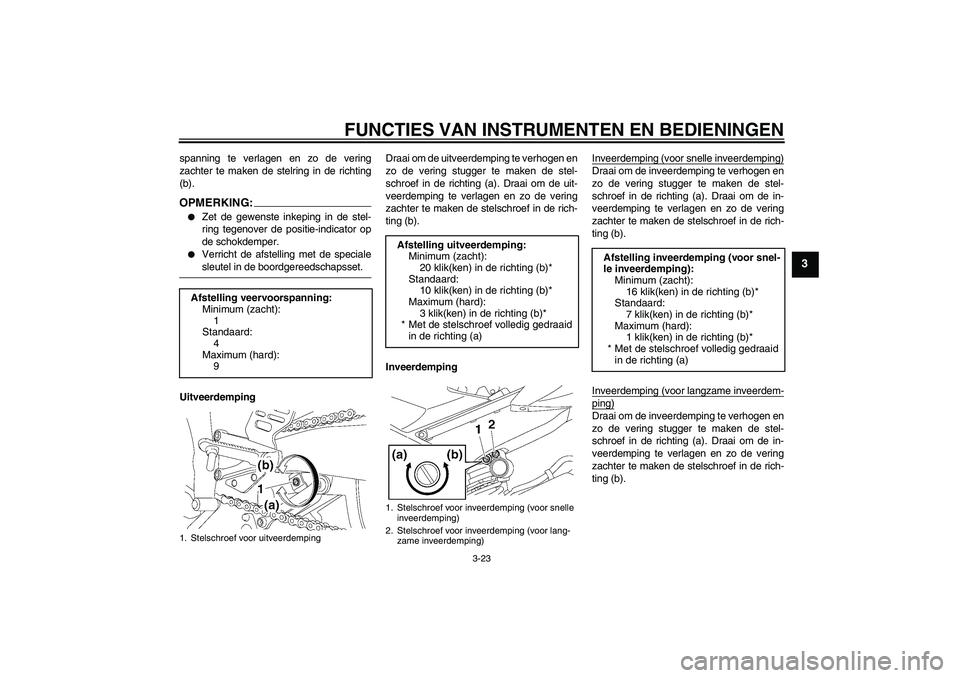

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-23
3
spanning te verlagen en zo de vering
zachter te maken de stelring in de richting
(b).OPMERKING:

Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.


Verricht de afstelling met de specialesleutel in de boordgereedschapsset.
UitveerdempingDraai om de uitveerdemping te verhogen en
zo de vering stugger te maken de stel-
schroef in de richting (a). Draai om de uit-
veerdemping te verlagen en zo de vering
zachter te maken de stelschroef in de rich-
ting (b).
InveerdempingInveerdemping (voor snelle inveerdemping)
Draai om de inveerdemping te verhogen en
zo de vering stugger te maken de stel-
schroef in de richting (a). Draai om de in-
veerdemping te verlagen en zo de vering
zachter te maken de stelschroef in de rich-
ting (b).
Inveerdemping (voor langzame inveerdem-ping)Draai om de inveerdemping te verhogen en
zo de vering stugger te maken de stel-
schroef in de richting (a). Draai om de in-
veerdemping te verlagen en zo de vering
zachter te maken de stelschroef in de rich-
ting (b). Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
4
Maximum (hard):
9
1. Stelschroef voor uitveerdemping
Afstelling uitveerdemping:
Minimum (zacht):
20 klik(ken) in de richting (b)*
Standaard:
10 klik(ken) in de richting (b)*
Maximum (hard):
3 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)
1. Stelschroef voor inveerdemping (voor snelle
inveerdemping)
2. Stelschroef voor inveerdemping (voor lang-
zame inveerdemping)
Afstelling inveerdemping (voor snel-
le inveerdemping):
Minimum (zacht):
16 klik(ken) in de richting (b)*
Standaard:
7 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)
U2C0D0D0.book Page 23 Friday, September 16, 2005 10:11 AM

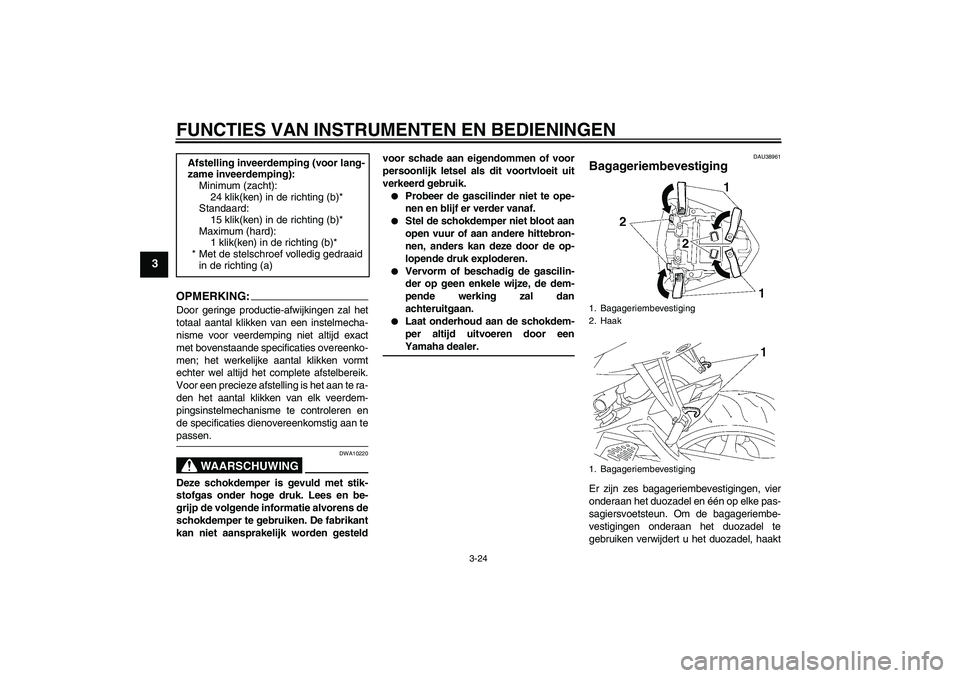

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-24
3
OPMERKIN
G:
Door geringe productie-afwijkingen zal het
totaal aantal klikken van een instelmecha-
nisme voor veerdemping niet altijd exact
met bovenstaande specificaties overeenko-
men; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikken van elk veerdem-
pingsinstelmechanisme te controleren en
de specificaties dienovereenkomstig aan tepassen.
WAARSCHUWING
DWA10220
Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en be-
grijp de volgende informatie alvorens de
schokdemper te gebruiken. De fabrikant
kan niet aansprakelijk worden gesteldvoor schade aan eigendommen of voor
persoonlijk letsel als dit voortvloeit uit
verkeerd gebruik.


Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.


Stel de schokdemper niet bloot aan
open vuur of aan andere hittebron-
nen, anders kan deze door de op-
lopende druk exploderen.


Vervorm of beschadig de gascilin-
der op geen enkele wijze, de dem-
pende werking zal dan
achteruitgaan.


Laat onderhoud aan de schokdem-
per altijd uitvoeren door eenYamaha dealer.
DAU38961
Bagageriembevestiging Er zijn zes bagageriembevestigingen, vier
onderaan het duozadel en één op elke pas-
sagiersvoetsteun. Om de bagageriembe-
vestigingen onderaan het duozadel te
gebruiken verwijdert u het duozadel, haakt Afstelling inveerdemping (voor lang-
zame inveerdemping):
Minimum (zacht):
24 klik(ken) in de richting (b)*
Standaard:
15 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)1. Bagageriembevestiging
2. Haak
1. Bagageriembevestiging
U2C0D0D0.book Page 24 Friday, September 16, 2005 10:11 AM

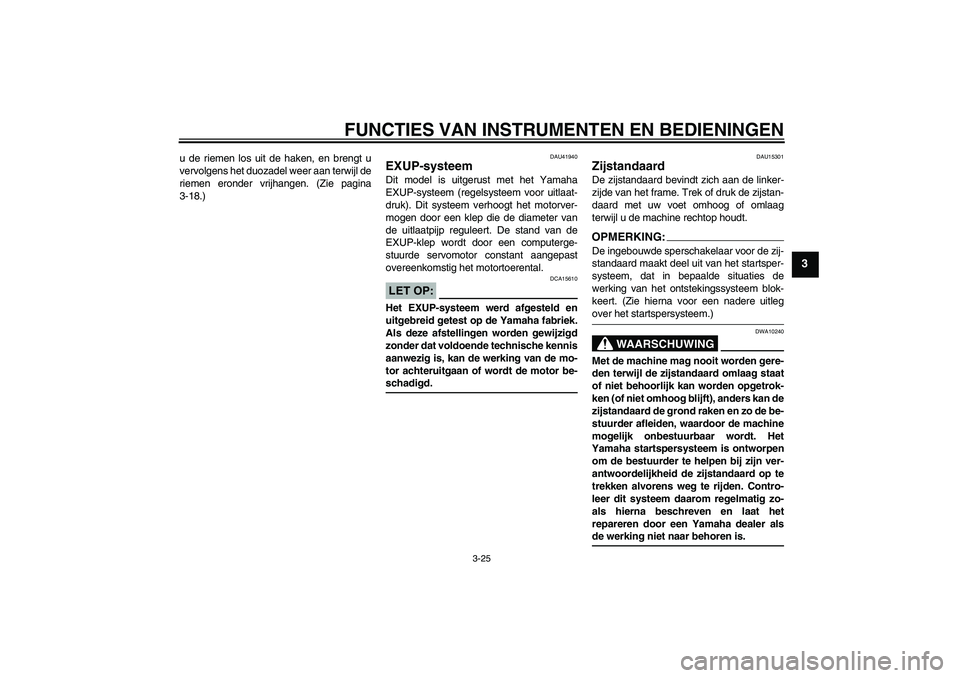

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-25
3
u de riemen los uit de haken, en brengt u
vervolgens het duozadel weer aan terwijl de
riemen eronder vrijhangen. (Zie pagina
3-18.)
DAU41940
EXUP-systeem Dit model is uitgerust met het Yamaha
EXUP-systeem (regelsysteem voor uitlaat-
druk). Dit systeem verhoogt het motorver-
mogen door een klep die de diameter van
de uitlaatpijp reguleert. De stand van de
EXUP-klep wordt door een computerge-
stuurde servomotor constant aangepast
overeenkomstig het motortoerental.LET OP:
DCA15610
Het EXUP-systeem werd afgesteld en
uitgebreid getest op de Yamaha fabriek.
Als deze afstellingen worden gewijzigd
zonder dat voldoende technische kennis
aanwezig is, kan de werking van de mo-
tor achteruitgaan of wordt de motor be-schadigd.
DAU15301
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKING:De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitlegover het startspersysteem.)
WAARSCHUWING
DWA10240
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer alsde werking niet naar behoren is.
U2C0D0D0.book Page 25 Tuesday, April 4, 2006 8:03 PM

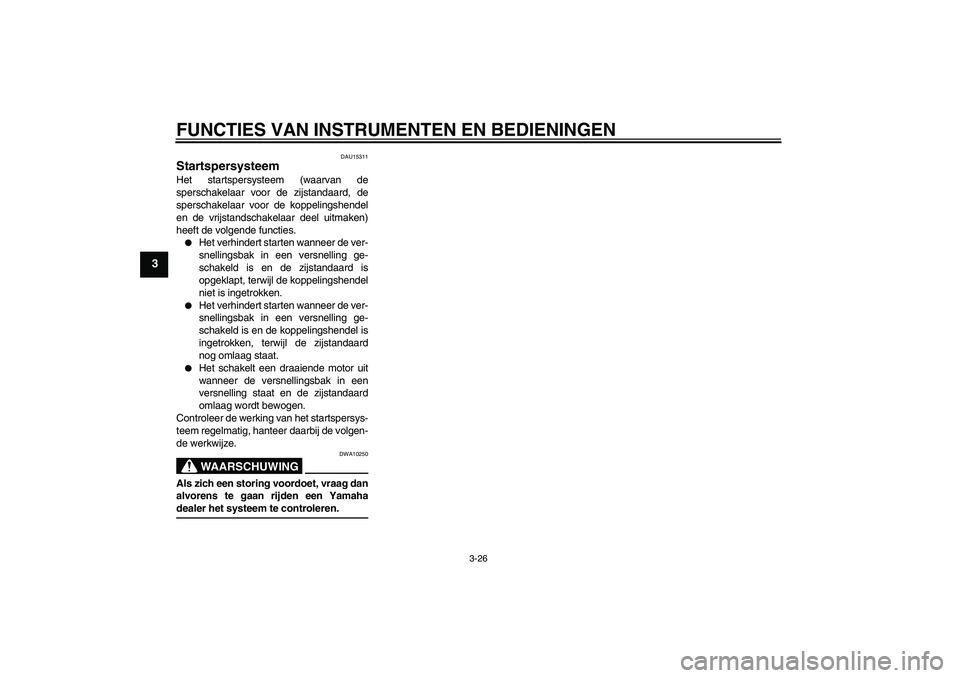

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-26
3
DAU15311
Startspersysteem Het startspersysteem (waarvan de
sperschakelaar voor de zijstandaard, de
sperschakelaar voor de koppelingshendel
en de vrijstandschakelaar deel uitmaken)
heeft de volgende functies.

Het verhindert starten wanneer de ver-
snellingsbak in een versnelling ge-
schakeld is en de zijstandaard is
opgeklapt, terwijl de koppelingshendel
niet is ingetrokken.


Het verhindert starten wanneer de ver-
snellingsbak in een versnelling ge-
schakeld is en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.


Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersys-
teem regelmatig, hanteer daarbij de volgen-
de werkwijze.WAARSCHUWING
DWA10250
Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamahadealer het systeem te controleren.U2C0D0D0.book Page 26 Friday, September 16, 2005 10:11 AM
