FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
Om het stuur te ontgrendelenDruk de sleutel in en draai hem dan naar
“OFF” terwijl de sleutel ingedrukt wordt ge-
houden.
WAARSCHUWING
DWA10060
Draai de contactsleutel nooit naar “OFF”
of naar “LOCK” terwijl de machine rijdt;
elektrische systemen worden dan afge-
schakeld en mogelijk zult u zo de macht
over het stuur verliezen of een ongeval
veroorzaken. Zorg altijd dat de machine
stilstaat voordat u de sleutel naar “OFF”of naar “LOCK” draait.
DAU34341
(Parkeren)
Het stuur is vergrendeld en het achterlicht,
de kentekenverlichting en het parkeerlicht
branden. De alarmverlichting en richtin-
gaanwijzers kunnen worden ingeschakeld,
maar alle andere elektrische systemen zijn
uit. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “” te kunnen draaien.
LET OP:
DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-den raken.
DAU11003
Controle- en
waarschuwingslampjes
1. Drukken.
2. Draaien.
1. Controlelampje linker richtingaanwijzers
“”
2. Vrijstandcontrolelampje “”
3. Controlelampje grootlicht “”
4. Controlelampje rechter richtingaanwijzers
“”
5. Controlelampje brandstofniveau “”
6. Waarschuwingslampje olieniveau “”
7. Waarschuwingslampje koelvloeistoftempera-
tuur “”
8. Controlelampje schakelmoment
9. Waarschuwingslampje motorstoring “”
10.Controlelampje startblokkering
U2C0D0D0.book Page 3 Friday, September 16, 2005 10:11 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3

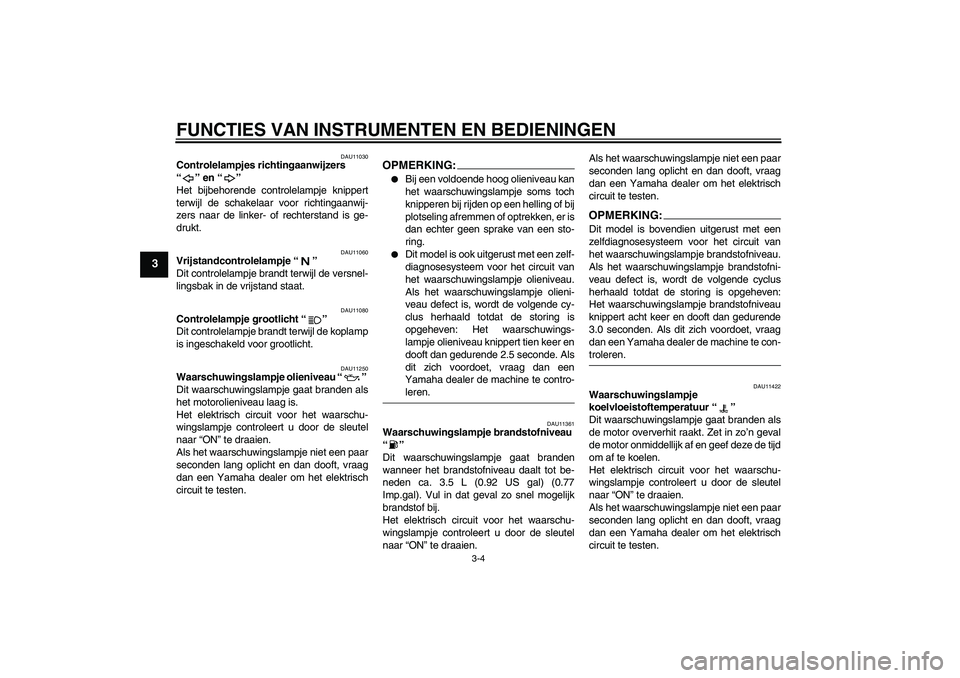

DAU11030
Controlelampjes richtingaanwijzers
“” en “”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
DAU11060
Vrijstandcontrolelampje “”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11250
Waarschuwingslampje olieniveau “”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.
OPMERKING:

Bij een voldoende hoog olieniveau kan
het waarschuwingslampje soms toch
knipperen bij rijden op een helling of bij
plotseling afremmen of optrekken, er is
dan echter geen sprake van een sto-
ring.


Dit model is ook uitgerust met een zelf-
diagnosesysteem voor het circuit van
het waarschuwingslampje olieniveau.
Als het waarschuwingslampje olieni-
veau defect is, wordt de volgende cy-
clus herhaald totdat de storing is
opgeheven: Het waarschuwings-
lampje olieniveau knippert tien keer en
dooft dan gedurende 2.5 seconde. Als
dit zich voordoet, vraag dan een
Yamaha dealer de machine te contro-leren.
DAU11361
Waarschuwingslampje brandstofniveau
“”
Dit waarschuwingslampje gaat branden
wanneer het brandstofniveau daalt tot be-
neden ca. 3.5 L (0.92 US gal) (0.77
Imp.gal). Vul in dat geval zo snel mogelijk
brandstof bij.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.
OPMERKING:Dit model is bovendien uitgerust met een
zelfdiagnosesysteem voor het circuit van
het waarschuwingslampje brandstofniveau.
Als het waarschuwingslampje brandstofni-
veau defect is, wordt de volgende cyclus
herhaald totdat de storing is opgeheven:
Het waarschuwingslampje brandstofniveau
knippert acht keer en dooft dan gedurende
3.0 seconden. Als dit zich voordoet, vraag
dan een Yamaha dealer de machine te con-troleren.
DAU11422
Waarschuwingslampje
koelvloeistoftemperatuur “”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de tijd
om af te koelen.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.
U2C0D0D0.book Page 4 Friday, September 16, 2005 10:11 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3

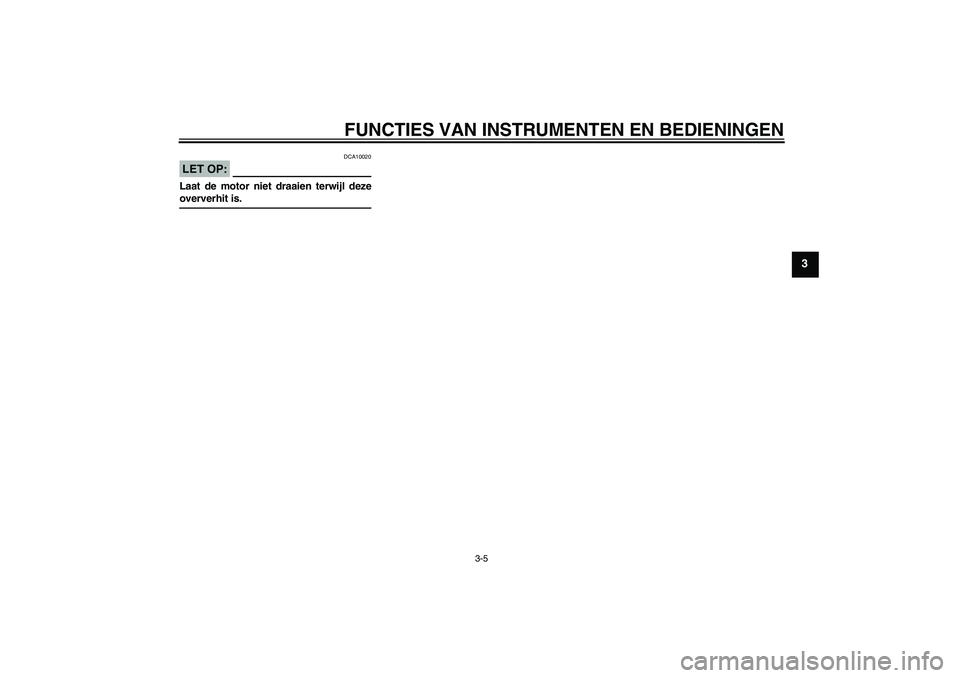

LET OP:
DCA10020
Laat de motor niet draaien terwijl dezeoververhit is.
U2C0D0D0.book Page 5 Friday, September 16, 2005 10:11 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
Koelvloeistof
temperatuurWeergave Condities Wat te doen
Onder 39 °C
(Onder 103 °F)De aanduiding “LO” wordt
getoond.OK. U kunt rijden.
40–116 °C
(104–242 °F)De temperatuur wordt ge-
toond.OK. U kunt rijden.
117–134 °C
(243–274 °F)De temperatuurweergave
knippert.
Het waarschuwingslampje
gaat branden.Breng de machine tot stilstand en laat
de motor stationair draaien tot de koel-
vloeistoftemperatuur daalt.
Zet de motor af als de temperatuur niet
daalt. (Zie pagina 6-40.)
Boven 135 °C
(Boven 275 °F)De aanduiding “HI” knippert.
Het waarschuwingslampje
gaat branden.Zet de motor af en laat afkoelen. (Zie
pagina 6-40.)
U2C0D0D0.book Page 6 Friday, September 16, 2005 10:11 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
DAU11530
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval een Yamaha dealer het
zelfdiagnosesysteem te controleren. (Zie
pagina 3-7 voor uitleg over de werking van
het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha dealer om het elektrisch circuit te
testen.
DAU11571
Controlelampje schakelmoment
Dit controlelampje kan zodanig worden in-
gesteld dat het oplicht of dooft bij bepaalde
motortoerentallen en geeft aan wanneer het
tijd is om naar de volgende versnelling te
schakelen.
Het elektrisch circuit voor het controlelamp-
je controleert u door de sleutel naar “ON” te
draaien.
Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuitte testen. (Zie pagina 3-7 voor een uitge-
breide uitleg over de functie van dit contro-
lelampje en de instelprocedure.)
DAU38620
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je controleert u door de sleutel naar “ON” te
draaien.
Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuit
te testen.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. (Zie pagina 3-7 voor uitleg over de
werking van het zelfdiagnosesysteem.)
DAU39041
Multifunctioneel display
WAARSCHUWING
DWA12421
Zorg dat de machine stilstaat voordat u
wijzigingen in de instellingen van demultifunctionele meter gaat aanbrengen.
Het multifunctionele display biedt de vol-
gende voorzieningen:

een snelheidsmeter (die de actuele rij-
snelheid aangeeft)
1. Klok
2. Snelheidsmeter
3.“SELECT”-toets
4.“RESET”-toets
5. Toerenteller
6. Koelvloeistoftemperatuurdisplay/inlaatlucht-
temperatuurdisplay
7. Kilometerteller/rittellers/brandstofreserve-rit-
teller/stopwatch
8. Controlelampje schakelmoment
U2C0D0D0.book Page 7 Friday, September 16, 2005 10:11 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3


een toerenteller (die het motortoeren-
tal aangeeft)


een kilometerteller (die de totale afge-
legde afstand toont)


twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)


een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het waarschuwingslampje brand-
stofreserve aanging)


een stopwatch


een klok


een weergave koelvloeistoftempera-
tuur


een weergave luchtaanzuigtempera-
tuur


een voorziening voor zelfdiagnose


een instelfunctie voor de displayhel-
derheid en het controlelampje scha-
kelmoment
OPMERKING:

Vergeet niet de sleutel naar “ON” te
draaien voordat u de toetsen “SE-
LECT” en “RESET” gebruikt.


Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeteren de kilometerteller/ritteller drukt u de
toets “SELECT” minstens 1 seconde
in.
Toerenteller
Met de elektrische toerenteller kan de be-
stuurder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot het hoogste aantal toeren
per minuut en keert daarna weer terug naar
nul tpm om het elektrische circuit te testen.
LET OP:
DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
Rode zone: 17500 tpm en hoger
Klokweergave
Draai de sleutel naar “ON”.
Om de klok op tijd te zetten1. Houd de toetsen “SELECT” en “RES-
ET” tegelijkertijd minstens twee secon-
den lang ingedrukt.
2. Als de uuraanduiding begint te knippe-
ren, drukt u op de toets “RESET” om
de uren in te stellen.
3. Druk op de toets “SELECT” en de mi-
nutenaanduiding zal gaan knipperen.
4. Druk op de toets “RESET” om de mi-
nuten in te stellen.
5. Druk op de toets “SELECT” en laat
deze dan los om de klok te starten.
1. Toerenteller
2. Rode zone toerenteller
1. Klok
U2C0D0D0.book Page 8 Friday, September 16, 2005 10:11 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
Kilometerteller-, ritteller- en stopwatch-
weergave
Druk op de toets “SELECT” om te wisselen
tussen de kilometertellerweergave “ODO”,
de rittellerweergaven “TRIP A” en “TRIP B”
en de stopwatch, in de onderstaande volg-
orde:
TRIP A → TRIP B → ODO → Stopwatch →
TRIP A
Als het waarschuwingslampje brandstofni-
veau gaat branden (zie pagina 3-3), wisselt
de weergave automatisch naar de brand-
stofreserve-ritteller “F-TRIP” en wordt de af-
gelegde afstand vanaf dat punt
aangegeven. In dat geval wordt door het in-
drukken van de toets “SELECT” in de on-
derstaande volgorde gewisseld tussen de
diverse weergaven van rittellers, kilometer-
teller en stopwatch:F-TRIP → Stopwatch → TRIP A → TRIP B
→ ODO → F-TRIP
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT”
te drukken en dan de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na het
tanken 5 km (3 mi) is gereden en verschijnt
de vorige weergavemodus weer.
Stopwatchfunctie
Om het display te wijzigen in weergave van
de stopwatch, selecteert u deze door op de
toets “SELECT” te drukken. (De cijfers van
de stopwatch gaan knipperen.) Laat de
toets “SELECT” los, en houd deze weer een
paar seconden lang ingedrukt, totdat de cij-
fers van de stopwatch niet meer knipperen.
Normale tijdmeting
1. Druk op de toets “RESET” om de stop-
watch te starten.
2. Druk op de toets “SELECT” om de
stopwatch stop te zetten.
3. Druk nogmaals op de toets “SELECT”
om de stopwatch op nul terug te stel-
len.Tussentijdmeting
1. Druk op de toets “RESET” om de stop-
watch te starten.
2. Druk op de toets “RESET” of op de
startknop “” om tussentijden te me-
ten. (De dubbele punt “:” begint te
knipperen.)
3. Druk op de toets “RESET” of op de
startknop “” om de laatste tussentijd
weer te geven of op de toets “SE-
LECT” om de stopwatch stop te zetten
en de totaal verstreken tijd weer te ge-
ven.
4. Druk op de toets “SELECT” om de
stopwatch op nul terug te stellen.OPMERKING:Om het display terug te zetten op de vorige
weergave, houdt u de toets “SELECT” eenpaar seconden lang ingedrukt.
1. Kilometerteller/rittellers/brandstofreserve-rit-
teller/stopwatch
U2C0D0D0.book Page 9 Friday, September 16, 2005 10:11 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
Weergave koelvloeistoftemperatuur
De weergave koelvloeistoftemperatuur
geeft de temperatuur van de koelvloeistof
aan. Druk op de toets “RESET” om van de
weergave koelvloeistoftemperatuur te wis-
selen naar de weergave luchtaanzuigtem-
peratuur.OPMERKING:Als de weergave koelvloeistof wordt gese-
lecteerd, wordt eerst gedurende 1 seconde
“C” weergegeven. Daarna wordt de koel-vloeistoftemperatuur getoond.LET OP:
DCA10020
Laat de motor niet draaien terwijl dezeoververhit is.Weergave luchtaanzuigtemperatuur
De weergave luchtaanzuigtemperatuur
geeft de temperatuur aan van de lucht die
het luchtfilterhuis wordt binnengezogen.
Druk op de toets “RESET” om van de weer-
gave koelvloeistoftemperatuur te wisselen
naar de weergave luchtaanzuigtempera-
tuur.
OPMERKING:

Zelfs als de weergave luchtaanzuig-
temperatuur is geselecteerd, gaat het
waarschuwingslampje koelvloeistof-
temperatuur branden als de motor
oververhit raakt.


Als de sleutel naar “ON” wordt ge-
draaid wordt automatisch de koelvloei-
stoftemperatuur weergegeven, zelfsals de luchtaanzuigtemperatuur werd
weergegeven voordat de sleutel naar
“OFF” werd gedraaid.


Als de weergave luchtaanzuigtempe-
ratuur is geselecteerd, wordt “A” weer-gegeven voor de temperatuur.
Zelfdiagnosesystemen
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als een van deze circuits uitvalt, gaat het
waarschuwingslampje motorstoring bran-
den en geeft het rechterdisplay een foutco-
de van twee cijfers weer (bijv. 11, 12, 13).
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem.
Als een van de circuits van het startblok-
keersysteem uitvalt, gaat het controlelamp-
je startblokkering knipperen en geeft het
rechterdisplay een foutcode van twee cijfers
weer (bijv. 51, 52, 53).
OPMERKING:Als het rechterdisplay foutcode 52 weer-
geeft, betreft dit mogelijk een storing in het
transpondersignaal. Als deze fout zich voor-doet, probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.
1. Weergave koelvloeistoftemperatuur
1. Weergave luchtaanzuigtemperatuur
U2C0D0D0.book Page 10 Friday, September 16, 2005 10:11 AM
