2006 YAMAHA YZF-R1 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-1
6
PAU17240
A segurança é uma obrigação do proprietá-
rio. A inspecção, ajuste e lubrificação perió-
dicos manterão o seu veículo no estado
mais seguro e eficiente possível. Os pontos
mais importantes de inspecção, ajuste e lu-
brificação são explicados nas páginas a se-
guir.
Os intervalos especificados na tabela de lu-
brificação e manutenção periódica deverão
ser apenas considerados como um guia ge-
ral em condições normais de condução. No
entanto, DEPENDENDO DAS CONDI-
ÇÕES CLIMÁTICAS, DO TERRENO, DA
LOCALIZAÇÃO GEOGRÁFICA E DA UTI-
LIZAÇÃO INDIVIDUAL, OS INTERVALOS
DE MANUTENÇÃO PODERÃO TER DE
SER REDUZIDOS.
AV I S O
PWA10320
Se não estiver familiarizado com o traba-
lho de manutenção, solicite a um con-cessionário Yamaha que o efectue.
PAU33881
Jogo de ferramentas do
proprietário O jogo de ferramentas do proprietário en-
contra-se por baixo do assento do passa-
geiro. (Consulte a página 3-19.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTA:Caso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionárioYamaha que o faça por si.
AV I S O
PWA10350
As modificações não aprovadas pela
Yamaha podem provocar perda de de-
sempenho e tornar a utilização do veícu-
lo insegura. Consulte um
concessionário Yamaha antes de tentarfazer alterações.
AV I S O
PWA12371
Não toque nos suportes do silencioso,
que se encontram por baixo das cober-
turas do suporte silencioso, até que osistema de escape tenha arrefecido.
1. Jogo de ferramentas do proprietário
U5VYP2P0.book Page 1 Friday, July 8, 2005 8:48 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-2
6
1. Cobertura do suporte do silencioso
2. Suporte do silenciosoU5VYP2P0.book Page 2 Friday, July 8, 2005 8:48 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-3
6
PAU17705
Tabela de lubrificação e manutenção periódica NOTA:

As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos.


A partir dos 50000 km, repita os intervalos de manutenção, começando a partir dos 10000 km.


Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessáriasferramentas especiais, dados e capacidades técnicas.
N.ºITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1000 km)VERIFI-
CAÇÃO
ANUAL
1 10203040
1*Tubo de combustívelVerifique se os tubos de combustível apresentam fendas
ou danos.√√√√ √
2*Velas de igniçãoVerifique o estado.
Limpe e corrija a distância.√√
Substitua.√√
3*VálvulasVerifique a folga das válvulas.
Ajuste.A cada 40000 km
4 Elemento do filtro de arSubstitua.√
5 EmbraiagemVerifique o funcionamento.
Ajuste.√√√√√
6*Tr a vão dianteiroVerifique o funcionamento, o nível de líquido e se existem
fugas de líquidos no veículo.√√√√√ √
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
7*Tr a vão traseiroVerifique o funcionamento, o nível de líquido e se existem
fugas de líquidos no veículo.√√√√√ √
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
U5VYP2P0.book Page 3 Friday, July 8, 2005 8:48 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-4
6
8*Tubos dos travõesVerifique se apresentam fendas ou danos.√√√√ √
Substitua. De 4 em 4 anos
9*RodasVerifique se apresentam desgaste ou danos.√√√√
10*PneusVerifique a profundidade da face de rolamento e se exis-
tem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija.√√√√ √
11*Rolamentos de rodaVerifique se os rolamentos estão soltos ou se apresentam
danos.√√√√
12*Braço oscilanteVerifique o funcionamento e se apresenta uma folga ex-
cessiva.√√√√
Lubrifique com massa de lubrificação de sabão de lítio. A cada 50000 km
13Corrente de transmis-
sãoVerifique a folga, o alinhamento e o estado da corrente.
Ajuste e lubrifique minuciosamente a corrente com lubrifi-
cante especial para correntes de anel de vedação em O. A cada 800 km e depois de lavar o motociclo ou de
conduzir à chuva
14*Rolamentos da direc-
çãoVerifique a folga dos rolamentos e se a direcção está du-
ra.√√√√√
Lubrifique com massa de lubrificação de sabão de lítio. A cada 20000 km
15*Amortecedor de direc-
çãoVerifique o funcionamento e se apresenta fuga de óleo.√√√√
16*Fixadores do chassisCertifique-se de que todas as porcas, cavilhas e parafu-
sos estão devidamente alinhados.√√√√ √
17 Descanso lateralVerifique o funcionamento.
Lubrifique.√√√√ √ N.ºITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1000 km)VERIFI-
CAÇÃO
ANUAL
1 10203040
U5VYP2P0.book Page 4 Friday, July 8, 2005 8:48 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-5
6
18*Interruptor do descan-
so lateralVerifique o funcionamento.√√√√√ √
19*Forquilha dianteiraVerifique o funcionamento e se apresenta fuga de óleo.√√√√
20*Amortecedor de cho-
quesVerifique o funcionamento e se o amortecedor tem fuga
de óleo.√√√√
21*Braço do relé de sus-
pensão traseira e pon-
tos de articulação do
braço de ligaçãoVerifique o funcionamento.√√√√
22*Injecção de combustí-
velAjuste a velocidade de ralenti do motor e a sincronização.√√√√√ √
23Óleo do motorMude.
Verifique o nível do óleo e se o veículo apresenta fugas
de óleo.√√√√√ √
24Cartucho do filtro de
óleo do motorSubstitua.√√√
25*Sistema de refrigera-
çãoVerifique o nível de refrigerante e se o veículo apresenta
fuga de refrigerante.√√√√ √
Mude.De 3 em 3 anos
26*Interruptores dos tra-
vões dianteiro e trasei-
roVerifique o funcionamento.√√√√√ √
27Peças de movimento e
cabosLubrifique.√√√√ √ N.ºITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1000 km)VERIFI-
CAÇÃO
ANUAL
1 10203040
U5VYP2P0.book Page 5 Friday, July 8, 2005 8:48 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-6
6
PAU18680
NOTA:

Filtro de ar
O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que tem de ser limpo com ar
comprimido para evitar que seja danificado.
O elemento do filtro de ar tem de ser substituído mais frequentemente se o motociclo for conduzido em áreas invulgarmente hú-
midas ou poeirentas.


Assistência do travão hidráulico
Verifique regularmente e, se necessário, corrija o nível de líquidos do travões.
Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
28*Compartimento do pu-
nho do acelerador e
caboVerifique o funcionamento e a folga.
Se necessário, ajuste da folga do cabo do acelerador.
Lubrifique o compartimento do punho do acelerador e o
cabo.√√√√ √
29*Sistema de indução de
arVerifique se a válvula de corte de ar, a válvula por diapa-
são e o tubo possuem danos.
Substitua eventuais peças danificadas, caso seja neces-
sário.√√√√ √
30*Silencioso e tubo de
escapeVerifique se o grampo de parafuso está solto.√√√√√
31*Sistema EXUPVerifique o funcionamento, a folga do cabo e a posição da
polia.√√√
32*Luzes, sinais e inter-
ruptoresVerifique o funcionamento.
Ajuste o feixe do farol dianteiro.√√√√√ √ N.ºITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1000 km)VERIFI-
CAÇÃO
ANUAL
1 10203040U5VYP2P0.book Page 6 Friday, July 8, 2005 8:48 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-7
6
PAU18771
Remoção e instalação dos
painéis Os painéis ilustrados têm de ser retirados
para se efectuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU36630
Painéis A e C
Remoção de um dos painéisRetire o parafuso e o fixador rápido e, de-
pois, puxe o painel para fora conforme ilus-
trado.Instalação do painel
Coloque o painel na posição original e, de-
pois, coloque o parafuso e o fixador rápido.
1. Painel A
2. Painel B
1. Painel C
2. Painel D
1. Parafuso
2. Painel A
3. Fixador rápido
U5VYP2P0.book Page 7 Friday, July 8, 2005 8:48 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
6

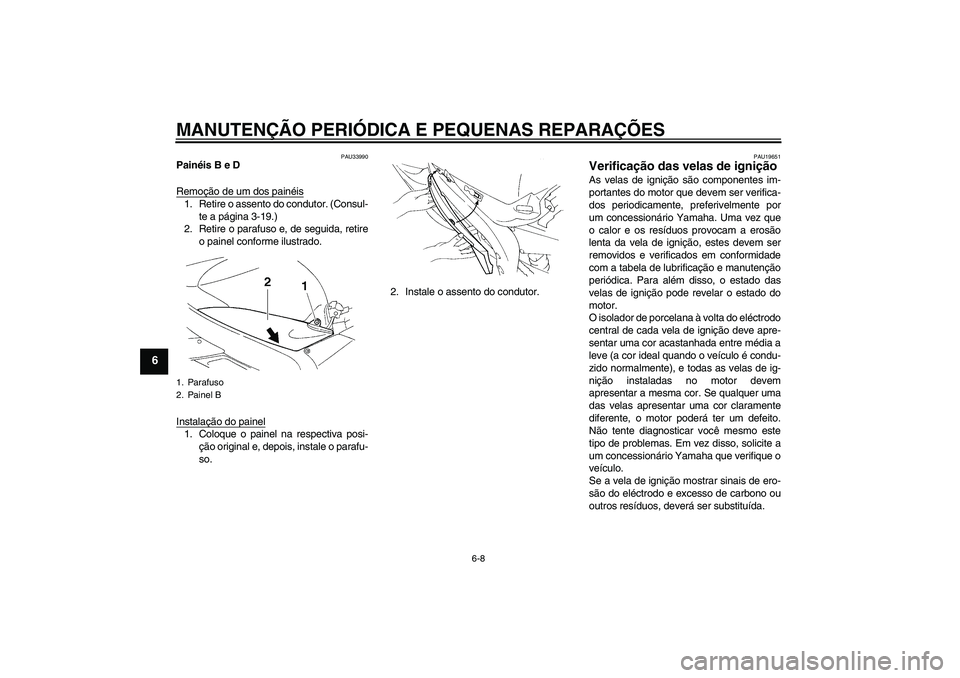

PAU33990
Painéis B e D
Remoção de um dos painéis1. Retire o assento do condutor. (Consul-
te a página 3-19.)
2. Retire o parafuso e, de seguida, retire
o painel conforme ilustrado.
Instalação do painel1. Coloque o painel na respectiva posi-
ção original e, depois, instale o parafu-
so.2. Instale o assento do condutor.
PAU19651
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá ter um defeito.
Não tente diagnosticar você mesmo este
tipo de problemas. Em vez disso, solicite a
um concessionário Yamaha que verifique o
veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.
1. Parafuso
2. Painel BU5VYP2P0.book Page 8 Friday, July 8, 2005 8:48 PM
