U5VYP2P0.book Page 1 Friday, July 8, 2005 8:48 PM

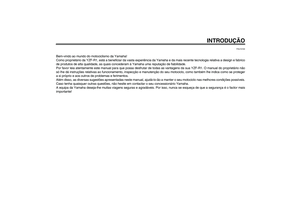

INTRODUÇÃO
PAU10100
Bem-vindo ao mundo do motociclismo da Yamaha!
Como proprietário da YZF-R1, está a beneficiar da vasta experiência da Yamaha e da mais recente tecnologia relativa a design e fabrico
de produtos de alta qualidade, as quais concederam à Yamaha uma reputação de fiabilidade.
Por favor leia atentamente este manual para que possa desfrutar de todas as vantagens da sua YZF-R1. O manual do proprietário não
só lhe dá instruções relativas ao funcionamento, inspecção e manutenção do seu motociclo, como também lhe indica como se proteger
a si próprio e aos outros de problemas e ferimentos.
Além disso, as diversas sugestões apresentadas neste manual, ajudá-lo-ão a manter o seu motociclo nas melhores condições possíveis.
Caso tenha quaisquer outras questões, não hesite em contactar o seu concessionário Yamaha.
A equipa da Yamaha deseja-lhe muitas viagens seguras e agradáveis. Por isso, nunca se esqueça de que a segurança é o factor mais
importante!
U5VYP2P0.book Page 1 Friday, July 8, 2005 8:48 PM

INFORMAÇÕES IMPORTANTES DO MANUAL
PAU10151
As informações particularmente importantes são distinguidas neste manual pelas notas seguintes:NOTA:

Este manual deverá ser considerado uma parte permanente do motociclo e deverá permanecer junto a este, mesmo que o motociclo
seja posteriormente vendido.


A Yamaha procura continuamente desenvolver o design e a qualidade do produto. Consequentemente, embora este manual conte-
nha as informações mais actuais disponíveis sobre o produto na altura da impressão, poderão existir ligeiras discrepâncias entre o
seu motociclo e este manual. Caso surja alguma dúvida relativamente a este manual, por favor consulte o seu concessionárioYamaha.AV I S O
PWA10030
POR FAVOR LEIA ESTE MANUAL CUIDADOSAMENTE E NA TOTALIDADE ANTES DE UTILIZAR ESTE MOTOCICLO.
*O producto e as especificações estão sujeitos a alterações sem aviso prévio. O símbolo de alerta relativo à segurança significa: ATENÇÃO! ESTEJA ATENTO! ESTÁ EM
CAUSA A SUA SEGURANÇA!
A não observância das instruções deste AVISO pode resultar em ferimentos graves ou na
morte
do condutor do motociclo, de uma pessoa que esteja por perto ou de uma pessoa que
esteja a inspeccionar ou a reparar o motociclo.
Uma nota de PRECAUÇÃO indica que devem ser tomadas precauções especiais para evitar
danos no motociclo.
Uma NOTA fornece informações importantes para tornar os procedimentos mais fáceis ou mais cla-
ros.
AV I S O
PRECAUÇÃO:
NOTA:
U5VYP2P0.book Page 1 Friday, July 8, 2005 8:48 PM

INFORMAÇÕES IMPORTANTES DO MANUAL
PAU10200
YZF-R1
MANUAL DO UTILIZADOR
©2005 pela Yamaha Motor Co., Ltd.
1ª edição, junho 2005
Reservados todos os direitos.
Qualquer reimpressão ou utilização não au-
torizada
sem o consentimento escrito da
Yamaha Motor Co., Ltd.
estão expressamente proibidas.
Impresso no Japão.
U5VYP2P0.book Page 2 Friday, July 8, 2005 8:48 PM

ÍNDICEINFORMAÇÕES RELATIVAS À
SEGURANÇA ....................................1-1
DESCRIÇÃO .....................................2-1
Vista esquerda.................................2-1
Vista direita ......................................2-2
Controlos e instrumentos.................2-3
FUNÇÕES DOS CONTROLOS E
INSTRUMENTOS...............................3-1
Sistema imobilizador ......................3-1
Interruptor principal/bloqueio da
direcção .......................................3-2
Indicadores luminosos e luzes de
advertência ..................................3-4
Módulo do contador
multifuncional ..............................3-8
Alarme antifurto (opcional) ...........3-13
Interruptores do guiador ...............3-13
Alavanca da embraiagem .............3-15
Pedal de mudança de
velocidades ...............................3-15
Alavanca do travão .......................3-15
Pedal do travão ............................3-16
Tampa do depósito de
combustível ...............................3-16
Combustível ..................................3-17
Tubo de respiração/descarga do
depósito de combustível ...........3-18
Conversor catalítico ......................3-18
Assentos .......................................3-19Suportes do capacete .................. 3-20
Ajuste da forquilha dianteira ......... 3-20
Ajuste do amortecedor ................. 3-22
Prendedores da correia de
bagagem ................................... 3-25
Sistema EXUP ............................. 3-25
Descanso lateral .......................... 3-25
Sistema de corte do circuito de
ignição ...................................... 3-26
VERIFICAÇÕES PRÉVIAS À
VIAGEM............................................. 4-1
Lista de verificação prévia à
viagem ........................................ 4-2
UTILIZAÇÃO E QUESTÕES
IMPORTANTES RELATIVAS À
CONDUÇÃO...................................... 5-1
Colocação do motor em
funcionamento ............................ 5-1
Mudança de velocidades ............... 5-2
Sugestões para a redução do
consumo de combustível ............ 5-3
Rodagem do motor ........................ 5-3
Estacionamento ............................. 5-4
MANUTENÇÃO PERIÓDICA E
PEQUENAS REPARAÇÕES............. 6-1
Jogo de ferramentas do
proprietário .................................. 6-1Tabela de lubrificação e
manutenção periódica ................ 6-3
Remoção e instalação dos
painéis ........................................ 6-7
Verificação das velas de ignição ... 6-8
Óleo do motor e cartucho do filtro
de óleo ........................................ 6-9
Refrigerante ................................. 6-13
Substituição do elemento do filtro
de ar ......................................... 6-15
Ajuste da velocidade de ralenti do
motor ........................................ 6-17
Verificação da folga do cabo do
acelerador ................................ 6-17
Folga das válvulas ....................... 6-18
Pneus ........................................... 6-18
Rodas de liga ............................... 6-20
Ajuste da folga da alavanca da
embraiagem ............................. 6-21
Ajuste do interruptor da luz do
travão traseiro .......................... 6-21
Verificação das pastilhas dos
travões da frente e de trás ....... 6-22
Verificação do nível de líquido dos
travões ...................................... 6-22
Mudança do líquido dos
travões ...................................... 6-23
Folga da corrente de
transmissão .............................. 6-24
Limpeza e lubrificação da corrente
de transmissão ......................... 6-25U5VYP2P0.book Page 1 Friday, July 8, 2005 8:48 PM

ÍNDICE
Verificação e lubrificação dos
cabos ........................................ 6-26
Verificação e lubrificação do
punho e do cabo do
acelerador ................................. 6-26
Verificação e lubrificação das
alavancas do travão e da
embraiagem .............................. 6-26
Verificação e lubrificação do
descanso lateral ........................ 6-27
Lubrificação do pivôs do braço
oscilante .................................... 6-27
Verificação da forquilha
dianteira .................................... 6-28
Verificação da direcção ................ 6-28
Verificação dos rolamentos de
roda ........................................... 6-29
Bateria .......................................... 6-29
Substituição dos fusíveis .............. 6-30
Substituição da lâmpada do farol
dianteiro .................................... 6-32
Luz do travão/farolim traseiro ....... 6-35
Substituição de uma lâmpada do
sinal de mudança de
direcção .................................... 6-35
Substituição da lâmpada da luz da
chapa de matrícula ................... 6-36
Substituição de uma lâmpada de
mínimos .................................... 6-37
Suporte do motociclo .................... 6-38
Roda dianteira .............................. 6-38Roda traseira ............................... 6-40
Detecção e resolução de
problemas ................................. 6-42
Tabelas de detecção e resolução
de problemas ............................ 6-43
CUIDADOS E ARRUMAÇÃO DO
MOTOCICLO..................................... 7-1
Cuidados ........................................ 7-1
Armazenagem ............................... 7-3
ESPECIFICAÇÕES .......................... 8-1
INFORMAÇÕES PARA O
CONSUMIDOR.................................. 9-1
Números de identificação .............. 9-1
U5VYP2P0.book Page 2 Friday, July 8, 2005 8:48 PM

1-1
1
INFORMAÇÕES RELATIVAS À SEGURANÇA
PAU10281
OS MOTOCICLOS SÃO VEÍCULOS DE
DUAS RODAS. A SUA UTILIZAÇÃO E MA-
NUSEAMENTO SEGUROS DEPENDEM
DA ADOPÇÃO DE TÉCNICAS DE CON-
DUÇÃO ADEQUADAS, BEM COMO DA
PERÍCIA DO CONDUTOR. TODOS OS
CONDUTORES DEVERÃO TER CONHE-
CIMENTO DOS SEGUINTES REQUISI-
TOS ANTES DE CONDUZIR ESTE
MOTOCICLO.
ELE OU ELA DEVERÃO:

OBTER INSTRUÇÕES COMPLETAS
DE UMA ENTIDADE COMPETENTE
SOBRE TODOS OS ASPECTOS DA
UTILIZAÇÃO DO MOTOCICLO.


OBSERVAR OS AVISOS E OS RE-
QUISITOS DE MANUTENÇÃO
APRESENTADOS NO MANUAL DO
PROPRIETÁRIO.


OBTER FORMAÇÃO QUALIFICADA
SOBRE AS TÉCNICAS DE CONDU-
ÇÃO CORRECTAS E SEGURAS.


OBTER SERVIÇOS TÉCNICOS
PROFISSIONAIS TAL COMO INDI-
CADO NO MANUAL DO PROPRIE-
TÁRIO E/OU SEMPRE QUE SE
TORNE NECESSÁRIO DEVIDO A
PROBLEMAS MECÂNICOS.Condução segura


Efectue sempre as verificações prévi-
as à utilização. As verificações feitas
com cuidado poderão ajudar a evitar
um acidente.


Este motociclo está concebido para
transportar o condutor e um passagei-
ro.


O facto dos automobilistas não detec-
tarem nem reconhecerem os motoci-
clos no trânsito é a principal causa dos
acidentes entre automóveis e motoci-
clos. Muitos acidentes são causados
por automobilistas que não vêem o
motociclo, pelo que é importante asse-
gurar-se que seja visto para reduzir as
hipóteses de ocorrência deste tipo de
acidente.
Por isso:
Use um casaco de cor viva.
Redobre a atenção ao aproximar-
se e ao passar por cruzamentos,
uma vez que estes são os locais
mais prováveis para a ocorrência
de acidentes com motociclos.
Conduza onde os outros conduto-
res o possam ver. Evite estar no
ponto morto de outro condutor.


Muitos acidentes envolvem conduto-
res inexperientes. De facto, muitos
condutores envolvidos em acidentes
nem sequer têm carta de condução de
motociclos actual.
É importante que esteja qualificado
para conduzir um motociclo e que
só o empreste a outros condutores
qualificados.
Conheça as suas capacidades e as
suas limitações. Não tentar exceder
as suas limitações é um factor que
pode ajudá-lo a evitar um acidente.
Recomendamos que pratique a
condução do seu motociclo em lo-
cais onde não haja trânsito, até que
esteja bem familiarizado com o
mesmo e com todos os seus meca-
nismos de controlo.


Muitos acidentes são causados por
um erro cometido pelo condutor do
motociclo. Um erro tipicamente come-
tido pelo condutor é fazer uma curva
fora-de-mão devido a VELOCIDADE
EXCESSIVA ou a um ângulo de incli-
nação insuficiente em relação à veloci-
dade.
Obedeça sempre ao limite de velo-
cidade e nunca ande mais depressa
do que o permitido pelas condições
da estrada e do trânsito.
U5VYP2P0.book Page 1 Friday, July 8, 2005 8:48 PM
