FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
PAU11530
Luz de advertência de problema no
motor “”
Esta luz de advertência acende-se ou fica
intermitente quando um circuito eléctrico de
supervisão do motor apresenta problemas.
Quando isto acontecer, solicite a um con-
cessionário Yamaha que verifique o siste-
ma de auto-diagnóstico. (Consulte a página
3-8 para obter explicações sobre o disposi-
tivo de auto-diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. Se a luz de advertência não se acen-
der durante alguns segundos e depois apa-
gar-se, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
PAU11571
Indicador luminoso do ponto de
mudança de velocidade
Este indicador luminoso pode ser configu-
rado para se ligar e desligar às velocidades
desejadas e é utilizado para informar o con-
dutor a altura em que deve mudar para uma
velocidade mais alta.
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”.
Se o indicador luminoso não se acender du-
rante alguns segundos e depois se apagar,
solicite a um concessionário Yamaha queverifique o circuito eléctrico. (Consulte a pá-
gina 3-8 para obter uma explicação porme-
norizada sobre a função deste indicador
luminoso e como regulá-lo.)
PAU32990
Indicador luminoso do sistema
imobilizador “”
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”.
Se o indicador luminoso não se acender du-
rante alguns segundos e depois se apagar,
solicite a um concessionário Yamaha que
verifique o circuito eléctrico.
Depois da chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.NOTA:Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador. Se o sistema imobili-
zador apresentar uma falha, o indicador co-
meçará a piscar um padrão e o conta-
quilómetros/contador de percurso exibirão
um código de erro de 2 dígitos quando a
chave for rodada para “ON”. Quando istoacontecer, solicite a um concessionário
Yamaha que verifique o sistema de auto-di-
agnóstico. No entanto, se o indicador piscar
lentamente cinco vezes e depois piscar
duas vezes repetidamente, será exibido o
código de erro 52. Este erro pode ser cau-
sado por interferência de sinal. Se isto
acontecer, tente o seguinte:
1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.NOTA:Certifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta-
chaves! As chaves do sistema imobilizador
podem provocar interferência, o que poderáimpedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e ten-
te colocá-lo em funcionamento com as
chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
U5VYP2P0.book Page 7 Friday, July 8, 2005 8:48 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
LECT” e, depois, prima-a novamente du-
rante alguns segundos até que os dígitos
do cronómetro parem de piscar.
Medição padrão1. Prima a tecla “RESET” para colocar o
cronómetro em funcionamento.
2. Prima a tecla “SELECT” para parar o
cronómetro.
3. Prima a tecla “SELECT” novamente
para reiniciar o cronómetro.
Medição por fracções de tempo1. Prima a tecla “RESET” para colocar o
cronómetro em funcionamento.
2. Prima a tecla “RESET” ou o interruptor
de arranque “” para medir fracções
de tempo. (O sinal de “:” começará a
piscar.)
3. Prima a tecla “RESET” ou o interruptor
de arranque “” para exibir a fracção
de tempo final ou prima a tecla “SE-
LECT” para parar o cronómetro e exi-
bir o tempo total decorrido.
4. Prima a tecla “SELECT” para reiniciar
o cronómetro.NOTA:Para voltar a mudar o visor para o modo an-
terior, prima a tecla “SELECT” durante al-guns segundos.Visor da temperatura do refrigerante
O visor da temperatura do refrigerante indi-
ca a temperatura do refrigerante. Prima a
tecla “RESET” para mudar o visor da tem-
peratura do refrigerante para o visor da
temperatura da entrada de ar.
NOTA:Quando o visor da temperatura do refrige-
rante estiver seleccionado, é indicado “C”
durante um segundo, seguido da tempera-tura do refrigerante.PRECAUÇÃO:
PCA10020
Não utilize o motor se este estiver dema-siado quente.
Visor da temperatura da entrada de ar
O visor da temperatura da entrada de ar in-
dica a temperatura do ar aspirado para den-
tro da caixa do filtro de ar. Prima a tecla
“RESET” para mudar o visor da temperatu-
ra do refrigerante para o visor da tempera-
tura da entrada de ar.NOTA:

Mesmo que tenha sido configurada
exibição da temperatura da entrada de
ar, a luz de advertência da temperatu-
ra do refrigerante acende-se quando o
motor sobreaquece.


Quando a chave é rodada para “ON”,
a temperatura do refrigerante é auto-
maticamente exibida, mesmo que a
temperatura da entrada de ar tenha
sido exibida antes de rodar a chave
para “OFF”.


Quando o visor da temperatura da en-
trada de ar está seleccionado, é exibi-do “A” em frente à temperatura.
Dispositivos de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se algum desses circuitos estiver defeituo-
so, a luz de advertência de problema no
motor acender-se-á e o visor da direita indi-
cará um código de erro de dois dígitos (ex.:
11, 12, 13).
Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador.
Se um dos circuitos do sistema imobilizador
apresentar uma avaria, o indicador lumino-
so deste sistema irá piscar e o visor da di-
reita exibirá um código de erro de dois
dígitos (ex.: 51, 52, 53).
U5VYP2P0.book Page 10 Friday, July 8, 2005 8:48 PM

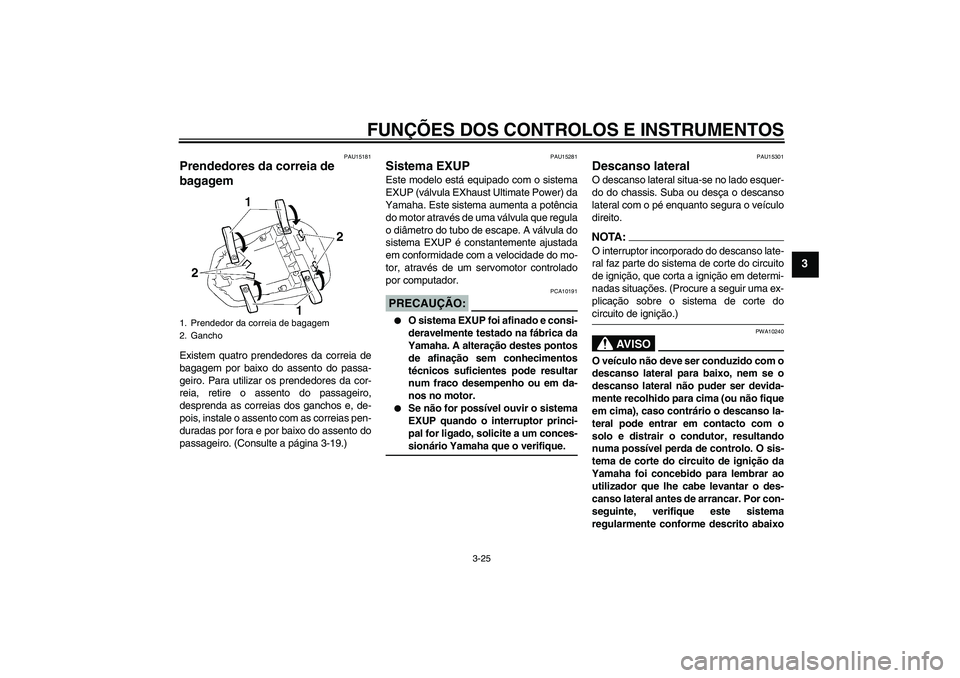

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-25
3
PAU15181
Prendedores da correia de
bagagem Existem quatro prendedores da correia de
bagagem por baixo do assento do passa-
geiro. Para utilizar os prendedores da cor-
reia, retire o assento do passageiro,
desprenda as correias dos ganchos e, de-
pois, instale o assento com as correias pen-
duradas por fora e por baixo do assento do
passageiro. (Consulte a página 3-19.)
PAU15281
Sistema EXUP Este modelo está equipado com o sistema
EXUP (válvula EXhaust Ultimate Power) da
Yamaha. Este sistema aumenta a potência
do motor através de uma válvula que regula
o diâmetro do tubo de escape. A válvula do
sistema EXUP é constantemente ajustada
em conformidade com a velocidade do mo-
tor, através de um servomotor controlado
por computador.PRECAUÇÃO:
PCA10191


O sistema EXUP foi afinado e consi-
deravelmente testado na fábrica da
Yamaha. A alteração destes pontos
de afinação sem conhecimentos
técnicos suficientes pode resultar
num fraco desempenho ou em da-
nos no motor.


Se não for possível ouvir o sistema
EXUP quando o interruptor princi-
pal for ligado, solicite a um conces-sionário Yamaha que o verifique.
PAU15301
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTA:O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte docircuito de ignição.)
AV I S O
PWA10240
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
1. Prendedor da correia de bagagem
2. Gancho
U5VYP2P0.book Page 25 Friday, July 8, 2005 8:48 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-32
6
PRECAUÇÃO:
PCA10640
Não utilize um fusível com uma ampera-
gem superior à recomendada, para evi-
tar provocar grandes danos no sistemaeléctrico e possivelmente um incêndio.
6. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
7. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.8. Coloque a carenagem na respectiva
posição original e, depois, instale e
aperte os fixadores rápidos (tipo para-
fuso).
NOTA:Certifique-se de que os prolongamentos es-tão inseridos nas ranhuras.
9. Instale os fixadores rápidos.NOTA:Para instalar um fixador rápido, empurre o
respectivo pino para trás de modo a que fi-
que para fora da cabeça do fixador e, de-
pois, introduza o fixador e empurre o pino
saliente até que fique ao mesmo nível dacabeça do fixador.
PAU33900
Substituição da lâmpada do farol
dianteiro Este modelo está equipado com lâmpadas
do farol dianteiro de quartzo. Se uma lâm-
pada do farol dianteiro se fundir, substitua-
a do modo que se segue.
Substituição de uma lâmpada de máxi-
mos
1. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada. Fusíveis especificados:
Fusível principal:
50.0 A
Fusível de reserva:
10.0 A
Fusível da ignição:
15.0 A
Fusível do farol dianteiro:
25.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível do sinal de mudança de di-
recção:
10.0 A
Fusível da ventoinha do radiador:
15.0 A × 2
Fusível do sistema de injecção:
15.0 A
1. Fenda
2. Prolongamento
1. Lâmpada dos máximos
2. Lâmpada dos médios
U5VYP2P0.book Page 32 Friday, July 8, 2005 8:48 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-2
7
te oculta do pára-vento, para se as-
segurar de que não deixa ficar
marcas. Se o pára-vento ficar risca-
do, utilize um composto de poli-
mento de qualidade para plásticoapós a lavagem.
Após a utilização normal
Retire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxagúe totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insectos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de fa-
zer a limpeza.
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar ou
em estradas nas quais foi espalhado sal.
NOTA:O sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até àPrimavera.
1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido.PRECAUÇÃO:
PCA10790
Não utilize água morna, pois esta au-menta a acção corrosiva do sal.
2. Depois de secar o motociclo, aplique
um spray anti-corrosão em todas as
superfícies metálicas, incluindo as cro-
madas e niqueladas (excepto no silen-
cioso de titânio), para evitar a
corrosão.
Limpeza do silencioso de titânioEste modelo está equipado com um silenci-
oso de titânio, o qual necessita dos seguin-
tes cuidados especiais.

Utilize apenas um pano ou esponja
macia e limpa com um detergente su-
ave e água para limpar o silencioso de
titânio. Contudo, se o silencioso não
puder ser bem limpo com detergente
suave, podem ser utilizados produtos
alcalinos e uma escova macia.


Nunca utilize compostos ou outros tra-
tamentos especiais para limpar o si-
lencioso de titânio, uma vez que estes
removerão a pintura exterior do silen-
cioso.


Até mesmo as mais pequenas quanti-
dades de óleo, tais como as proveni-
entes de panos impregnados de óleo
ou dedadas, deixarão manchas no si-
lencioso de titânio, as quais podem ser
removidas com um detergente suave.


Note que a descoloração induzida ter-
micamente da parte do tubo de esca-
pe que entra no silencioso de titânio é
normal e não pode ser removida.
Após a limpeza
1. Seque o motociclo com uma camurça
ou um pano absorvente.
2. Seque imediatamente a corrente de
transmissão e lubrifique-a para evitar
que enferruje.
3. Utilize um produto de polir crómio para
dar brilho a peças de crómio, alumínio
e aço inoxidável.
4. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-corro-
são em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas.
U5VYP2P0.book Page 2 Friday, July 8, 2005 8:48 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
5. Utilize um óleo em spray como produ-
to de limpeza universal para remover
qualquer sujidade remanescente.
6. Retoque pequenos danos na pintura
provocados por pedras, etc.
7. Encere todas as superfícies pintadas.
8. Deixe o motociclo secar completa-
mente antes de o guardar ou tapar.
AV I S O
PWA11130


Certifique-se de que não existe óleo
ou cera nos travões ou nos pneus.


Caso necessário, limpe os discos
do travão e os revestimentos do tra-
vão com um agente de limpeza de
discos do travão normal ou aceto-
na, e lave os pneus com água mor-
na e um detergente suave. Antes de
conduzir a altas velocidades, teste
o motociclo quanto ao desempe-
nho dos travões e ao comporta-mento nas curvas.
PRECAUÇÃO:
PCA10800


Aplique óleo em spray ou cera com
moderação e certifique-se de que
limpa qualquer excesso.


Nunca aplique óleo nem cera em
peças de borracha e plástico, trate-
as com um produto de tratamento
adequado.


Evite utilizar compostos de poli-
mento abrasivos, pois estes des-gastam a pintura.
NOTA:Consulte um concessionário Yamaha para
obter conselhos sobre quais os produtos autilizar.
PAU26201
Armazenagem Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.PRECAUÇÃO:
PCA10810


Guardar o motociclo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.


Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-tes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção
“Cuidados” deste capítulo.
U5VYP2P0.book Page 3 Friday, July 8, 2005 8:48 PM

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2085 mm (82.1 in)
Largura total:
720 mm (28.3 in)
Altura total:
1105 mm (43.5 in)
Altura do assento:
835 mm (32.9 in)
Distância entre os eixos:
1415 mm (55.7 in)
Distância mínima do chão:
135 mm (5.31 in)
Raio de viragem mínimo:
3400 mm (133.9 in)Peso:Com óleo e combustível:
194.0 kg (428 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, dois veios de excêntricos
em cada cabeça (DOHC)
Disposição do cilindro:
4 cilindros paralelos inclinados para a
frente
Cilindrada:
998.0 cm³ (60.90 cu.in)
Diâmetro × curso:
77.0 × 53.6 mm (3.03 × 2.11 in)
Relação de compressão:
12.40 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Grau recomendado do óleo de motor:
Tipo SE, SF, SG de Serviço API ou
superior
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
3.10 L (3.28 US qt) (2.73 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
2.76 L (2.92 US qt) (2.43 Imp.qt)
Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo com índice
de octano superior ao normal
Capacidade do depósito de combustível:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Volume da reserva de combustível:
3.4 L (0.90 US gal) (0.75 Imp.gal)Injecção du combustível:Fabricante:
DENSO
Modelo/quantidade:
297500-0300/4Vela(s) de ignição:Fabricante/modelo:
NGK/CR9EK
Distância do eléctrodo da vela de ignição:
0.6–0.7 mm (0.024–0.028 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
65/43 (1.512)
Sistema secundário de redução:
Transmissão por corrente
Relação secundária de redução:
45/17 (2.647)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5VYP2P0.book Page 1 Friday, July 8, 2005 8:48 PM

ESPECIFICAÇÕES
8-2
8
Tipo de transmissão:
Permanentemente engrenada, 6
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
38/15 (2.533)
2.ª:
33/16 (2.063)
3.ª:
37/21 (1.762)
4.ª:
35/23 (1.522)
5.ª:
30/22 (1.364)
6.ª:
33/26 (1.269)Quadro:Tipo de quadro:
Diamond
Ângulo de avanço:
24.00 grau
Cauda:
97.0 mm (3.82 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70 ZR17M/C (58W)
Fabricante/modelo:
MICHELIN/Pilot POWER
Fabricante/modelo:
DUNLOP/D218FG
Pneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
190/50 ZR17M/C (73W)
Fabricante/modelo:
MICHELIN/Pilot POWER G ou Pilot
POWER
Fabricante/modelo:
DUNLOP/D218GCarga:Carga máxima:
201 kg (443 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
290 kPa (42 psi) (2.90 kgf/cm²)
Condição de carga:
90–201 kg (198–443 lb)
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
290 kPa (42 psi) (2.90 kgf/cm²)
Condução a alta velocidade:
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
290 kPa (42 psi) (2.90 kgf/cm²)
Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT3.50Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT6.00Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
120.0 mm (4.72 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
U5VYP2P0.book Page 2 Friday, July 8, 2005 8:48 PM
