2006 YAMAHA XV1900A Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.
PRECAUÇÃO:
PCA10630


Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.


Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não tenha
acesso a um carregador de baterias
blindadas (MF), solicite a um con-
cessionário Yamaha que carregue asua bateria.
PAU38372
Substituição dos fusíveis O fusível principal, o fusível do sistema de
injecção de combustível e a caixa de fusí-
veis, que contém os fusíveis para os dife-
rentes circuitos, encontram-se por baixo do
assento do condutor. (Consulte a página
3-15.)1. Fusível principal
2. Fusível do sistema de injecção
3. Fusível de substituição do sistema de injec-
ção de combustível
4. Caixa de fusíveis
U5C4P0P0.book Page 23 Monday, March 13, 2006 9:49 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
Se um fusível estiver queimado, substitua-o
do modo seguinte:
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
PRECAUÇÃO:
PCA10640
Não utilize um fusível com uma ampera-
gem superior à recomendada, para evi-
tar provocar grandes danos no sistemaeléctrico e possivelmente um incêndio.
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
1. Caixa de fusíveis
2. Fusível do conector CC auxiliar
3. Fusível do sistema de sinalização
4. Fusível da ignição
5. Fusível de reserva (para conta-quilómetros e
relógio)
6. Fusível do ECU
7. Fusível do farol dianteiro
8. Fusível da luz de estacionamento
9. Fusível de substituição
Fusíveis especificados:
Fusível principal:
50.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
25.0 A
Fusível do sistema de injecção:
15.0 A
Fusível da ECU (Unidade de Contro-
lo Electrónico):
10.0 A
Fusível para terminal CC auxiliar:
3.0 A
Fusível da luz de estacionamento:
10.0 A
Fusível de reserva:
10.0 A
U5C4P0P0.book Page 24 Monday, March 13, 2006 9:49 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
PAU41190
Substituição da lâmpada do farol
dianteiro Este modelo possui um farol dianteiro equi-
pado com duas lâmpadas de quartzo. Se a
lâmpada dos máximos ou dos médios fun-
dir, proceda à substituição da forma que se
segue.
Remoção da unidade do farol dianteiro
1. Retire a cobertura do farol dianteiro,
retirando as respectivas cavilhas.2. Desligue o acoplador ilustrado.
3. Retire a unidade do farol dianteiro, re-
tirando os respectivos parafusos.Substituição da lâmpada de máximos
1. Retire a cobertura do suporte da lâm-
pada do farol dianteiro, rodando-a no
sentido contrário ao dos ponteiros do
relógio.
1. Lâmpada dos médios
2. Lâmpada dos máximos
1. Cavilha
2. Cobertura do farol dianteiro
1. Acoplador
1. Parafuso
1. Cobertura do suporte da lâmpada do farol
dianteiro
U5C4P0P0.book Page 25 Monday, March 13, 2006 9:49 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
2. Desligue o acoplador do farol dianteiro
e desprenda o suporte da lâmpada do
farol dianteiro.
3. Retire a lâmpada defeituosa.
AV I S O
PWA10790
As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, mante-
nha os produtos inflamáveis afastados
de uma lâmpada do farol dianteiro acesa
e não toque na lâmpada até esta ter arre-fecido.
4. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.
PRECAUÇÃO:
PCA10650
Tenha cuidado para não danificar as se-
guintes peças:

Lâmpada do farol dianteiro
Não toque na parte em vidro da lâm-
pada do farol dianteiro para evitar
que se suje com óleo, caso contrá-
rio a transparência do vidro, a lumi-
nosidade da lâmpada e o seu tempo
de duração serão adversamente
afectados. Limpe minuciosamente
quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um
pano humedecido com álcool ou di-
luente.


Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol di-
anteiro com um consumo em wattssuperior ao especificado.5. Ligue o acoplador e depois instale a
cobertura do suporte da lâmpada do
farol dianteiro, rodando-a no sentido
dos ponteiros do relógio.
Substituição da lâmpada de médios
1. Desligue o acoplador do farol dianteiro
e depois retire a lâmpada fundida ro-
dando-a no sentido contrário ao dos
ponteiros do relógio.
1. Acoplador do farol dianteiro
2. Suporte da lâmpada do farol dianteiro
1. Não toque na parte em vidro da lâmpada.
U5C4P0P0.book Page 26 Monday, March 13, 2006 9:49 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
AV I S O
PWA10790
As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, mante-
nha os produtos inflamáveis afastados
de uma lâmpada do farol dianteiro acesa
e não toque na lâmpada até esta ter arre-fecido.
2. Instale a lâmpada, rodando-a no senti-
do dos ponteiros do relógio.PRECAUÇÃO:
PCA10650
Tenha cuidado para não danificar as se-
guintes peças:

Lâmpada do farol dianteiro
Não toque na parte em vidro da lâm-
pada do farol dianteiro para evitar
que se suje com óleo, caso contrá-rio a transparência do vidro, a lumi-
nosidade da lâmpada e o seu tempo
de duração serão adversamente
afectados. Limpe minuciosamente
quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um
pano humedecido com álcool ou di-
luente.


Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol di-
anteiro com um consumo em wattssuperior ao especificado.
3. Ligue o acoplador do farol dianteiro.Instalação da unidade do farol dianteiro
1. Instale a unidade do farol dianteiro, co-
locando os respectivos parafusos.
2. Ligue o acoplador à cobertura do farol
dianteiro.
3. Instale a cobertura do farol dianteiro,
instalando as respectivas cavilhas.
4. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
1. Acoplador do farol dianteiro
2. Lâmpada do farol dianteiro
1. Não toque na parte em vidro da lâmpada.
U5C4P0P0.book Page 27 Monday, March 13, 2006 9:49 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

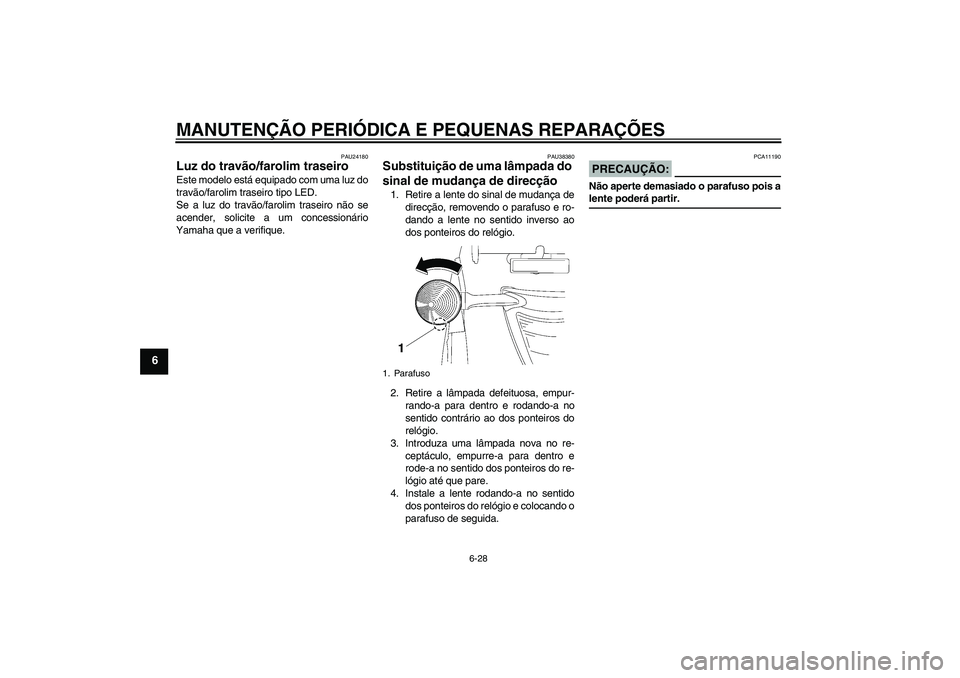

6-28
6
PAU24180
Luz do travão/farolim traseiro Este modelo está equipado com uma luz do
travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU38380
Substituição de uma lâmpada do
sinal de mudança de direcção 1. Retire a lente do sinal de mudança de
direcção, removendo o parafuso e ro-
dando a lente no sentido inverso ao
dos ponteiros do relógio.
2. Retire a lâmpada defeituosa, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente rodando-a no sentido
dos ponteiros do relógio e colocando o
parafuso de seguida.
PRECAUÇÃO:
PCA11190
Não aperte demasiado o parafuso pois alente poderá partir.
1. Parafuso
U5C4P0P0.book Page 28 Monday, March 13, 2006 9:49 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

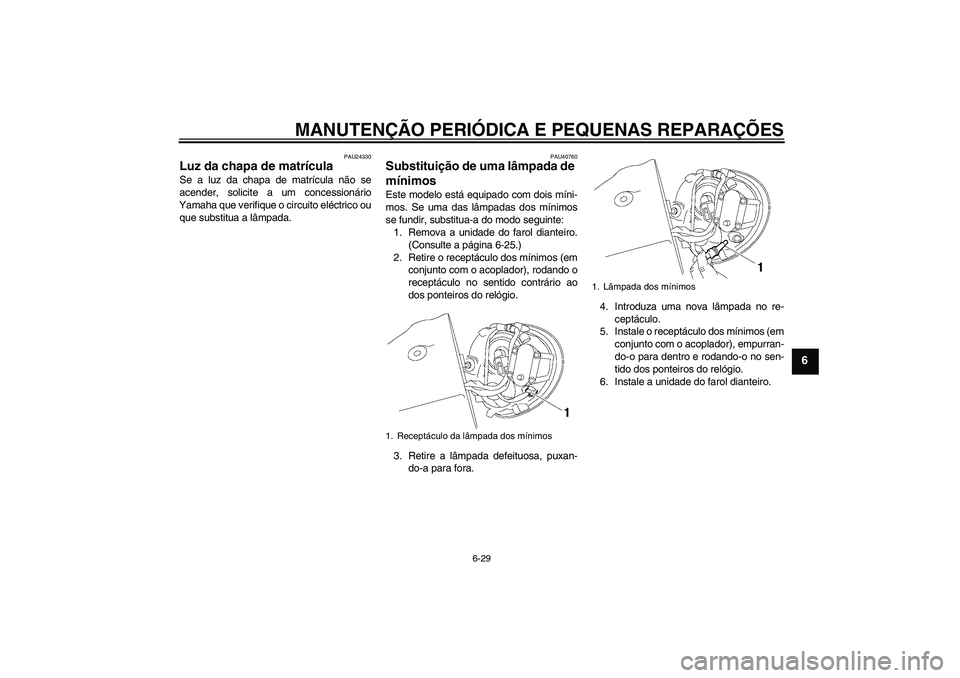

6-29
6
PAU24330
Luz da chapa de matrícula Se a luz da chapa de matrícula não se
acender, solicite a um concessionário
Yamaha que verifique o circuito eléctrico ou
que substitua a lâmpada.
PAU40760
Substituição de uma lâmpada de
mínimos Este modelo está equipado com dois míni-
mos. Se uma das lâmpadas dos mínimos
se fundir, substitua-a do modo seguinte:
1. Remova a unidade do farol dianteiro.
(Consulte a página 6-25.)
2. Retire o receptáculo dos mínimos (em
conjunto com o acoplador), rodando o
receptáculo no sentido contrário ao
dos ponteiros do relógio.
3. Retire a lâmpada defeituosa, puxan-
do-a para fora.4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo dos mínimos (em
conjunto com o acoplador), empurran-
do-o para dentro e rodando-o no sen-
tido dos ponteiros do relógio.
6. Instale a unidade do farol dianteiro.1. Receptáculo da lâmpada dos mínimos
1. Lâmpada dos mínimos
U5C4P0P0.book Page 29 Monday, March 13, 2006 9:49 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-30
6
PAU24350
Suporte do motociclo Uma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efectuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical. As-
segure-se de que o motociclo se encontra
numa posição estável e nivelada, antes de
iniciar qualquer procedimento de manuten-
ção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na roda dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um cava-
lete adicional, através da colocação de
um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, utili-
zando um cavalete de motociclo.
Realização de serviços na roda traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer porbaixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.
PAU25850
Detecção e resolução de proble-
mas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
A seguinte tabela de detecção e resolução
de problemas apresenta um procedimento
fácil e rápido para verificar você mesmo es-
tes sistemas vitais. No entanto, caso o seu
motociclo precise de qualquer reparação,
leve-o a um concessionário Yamaha, cujos
técnicos habilitados possuem as ferramen-
tas, experiência e conhecimentos necessá-
rios para assistir devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
U5C4P0P0.book Page 30 Monday, March 13, 2006 9:49 AM
