ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
GAU12660

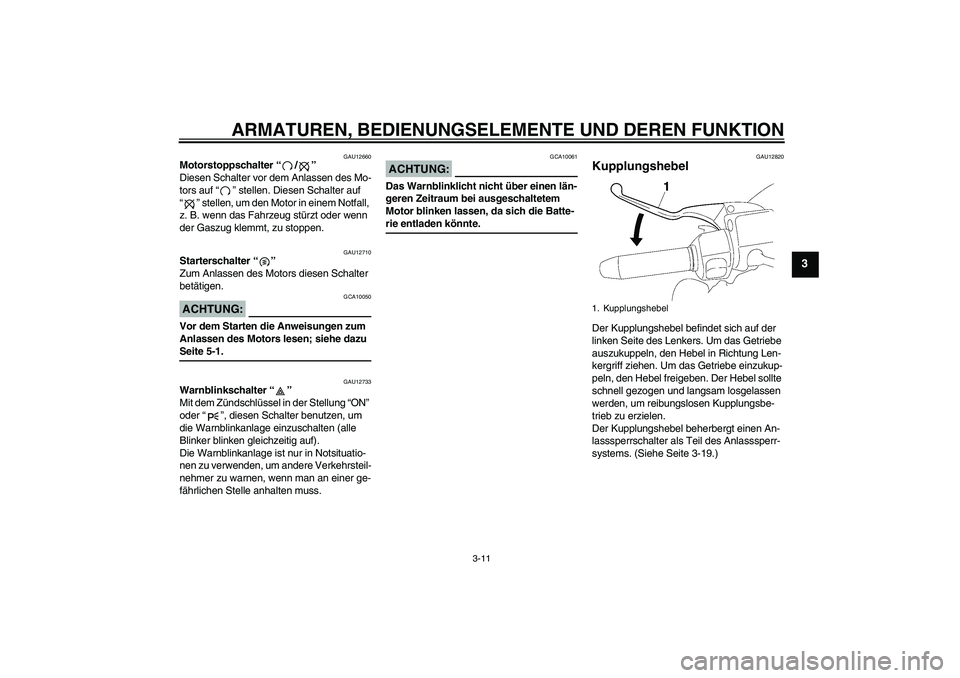

Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. Diesen Schalter auf
“” stellen, um den Motor in einem Notfall,
z. B. wenn das Fahrzeug stürzt oder wenn
der Gaszug klemmt, zu stoppen.
GAU12710
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
GAU12733
Warnblinkschalter “”
Mit dem Zündschlüssel in der Stellung “ON”
oder “”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.
ACHTUNG:
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-rie entladen könnte.
GAU12820
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-19.)1. Kupplungshebel
U5C4G0G0.book Page 11 Friday, March 10, 2006 9:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
GAU12880

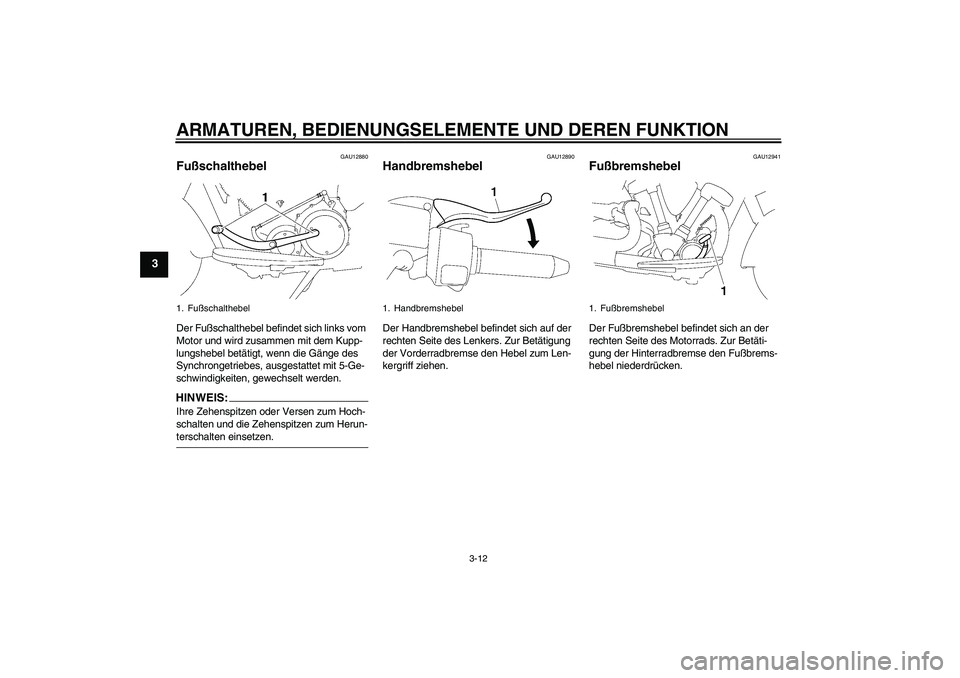

Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.HINWEIS:Ihre Zehenspitzen oder Versen zum Hoch-
schalten und die Zehenspitzen zum Herun-terschalten einsetzen.
GAU12890
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Fußschalthebel
1. Handbremshebel
1. Fußbremshebel
U5C4G0G0.book Page 12 Friday, March 10, 2006 9:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
GAU13120

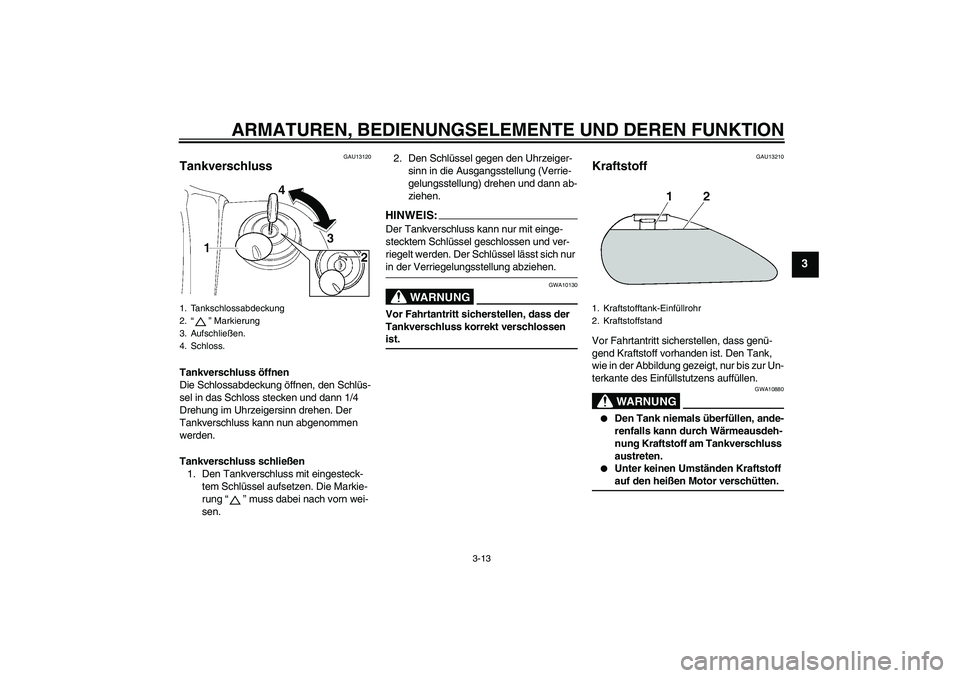

Tankverschluss Tankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Schloss stecken und dann 1/4
Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel aufsetzen. Die Markie-
rung “” muss dabei nach vorn wei-
sen.2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
HINWEIS:Der Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur in der Verriegelungsstellung abziehen.
WARNUNG
GWA10130
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen ist.
GAU13210
Kraftstoff Vor Fahrtantritt sicherstellen, dass genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur Un-
terkante des Einfüllstutzens auffüllen.
WARNUNG
GWA10880


Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluss
austreten.


Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten.
1. Tankschlossabdeckung
2.“” Markierung
3. Aufschließen.
4. Schloss.
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
U5C4G0G0.book Page 13 Friday, March 10, 2006 9:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3

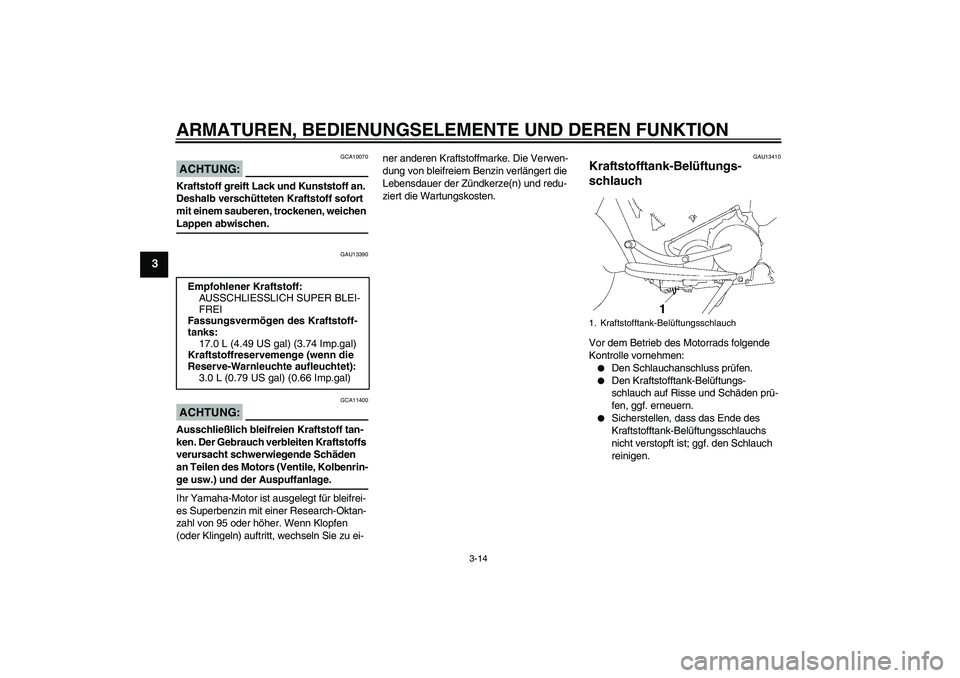

ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen Lappen abwischen.
GAU13390
ACHTUNG:
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
GAU13410
Kraftstofftank-Belüftungs-
schlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:

Den Schlauchanschluss prüfen.


Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.


Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungsschlauchs
nicht verstopft ist; ggf. den Schlauch
reinigen. Empfohlener Kraftstoff:
AUSSCHLIESSLICH SUPER BLEI-
FREI
Fassungsvermögen des Kraftstoff-
tanks:
17.0 L (4.49 US gal) (3.74 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet):
3.0 L (0.79 US gal) (0.66 Imp.gal)
1. Kraftstofftank-Belüftungsschlauch
U5C4G0G0.book Page 14 Friday, March 10, 2006 9:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
GAU13431

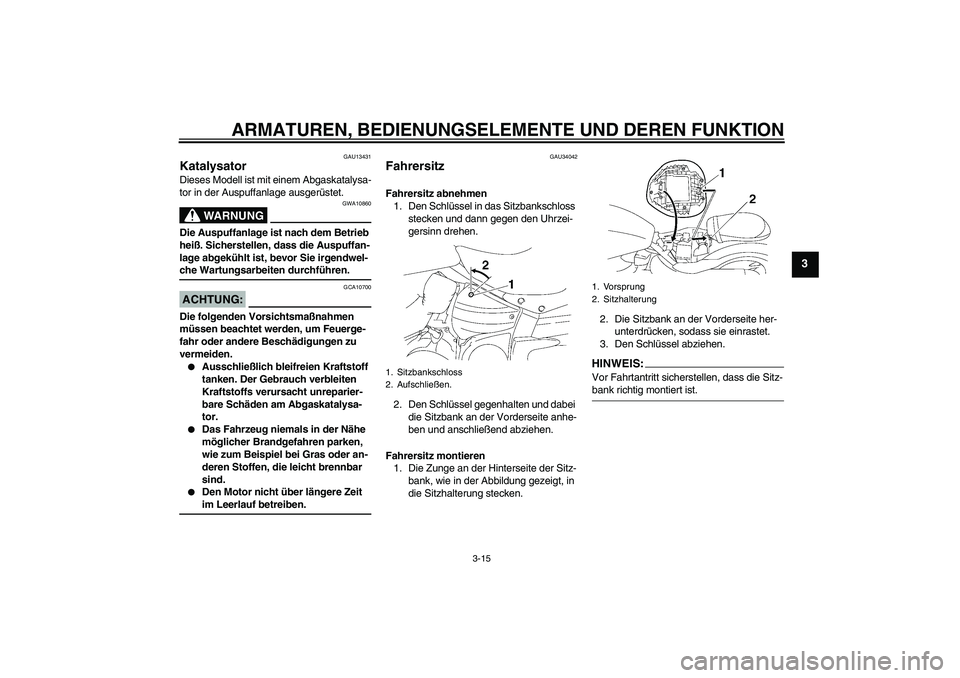

Katalysator Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgendwel-che Wartungsarbeiten durchführen.ACHTUNG:
GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.

Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.


Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.


Den Motor nicht über längere Zeit im Leerlauf betreiben.
GAU34042
Fahrersitz Fahrersitz abnehmen
1. Den Schlüssel in das Sitzbankschloss
stecken und dann gegen den Uhrzei-
gersinn drehen.
2. Den Schlüssel gegenhalten und dabei
die Sitzbank an der Vorderseite anhe-
ben und anschließend abziehen.
Fahrersitz montieren
1. Die Zunge an der Hinterseite der Sitz-
bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.2. Die Sitzbank an der Vorderseite her-
unterdrücken, sodass sie einrastet.
3. Den Schlüssel abziehen.
HINWEIS:Vor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
1. Sitzbankschloss
2. Aufschließen.
1. Vorsprung
2. Sitzhalterung
U5C4G0G0.book Page 15 Friday, March 10, 2006 9:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
GAU38341

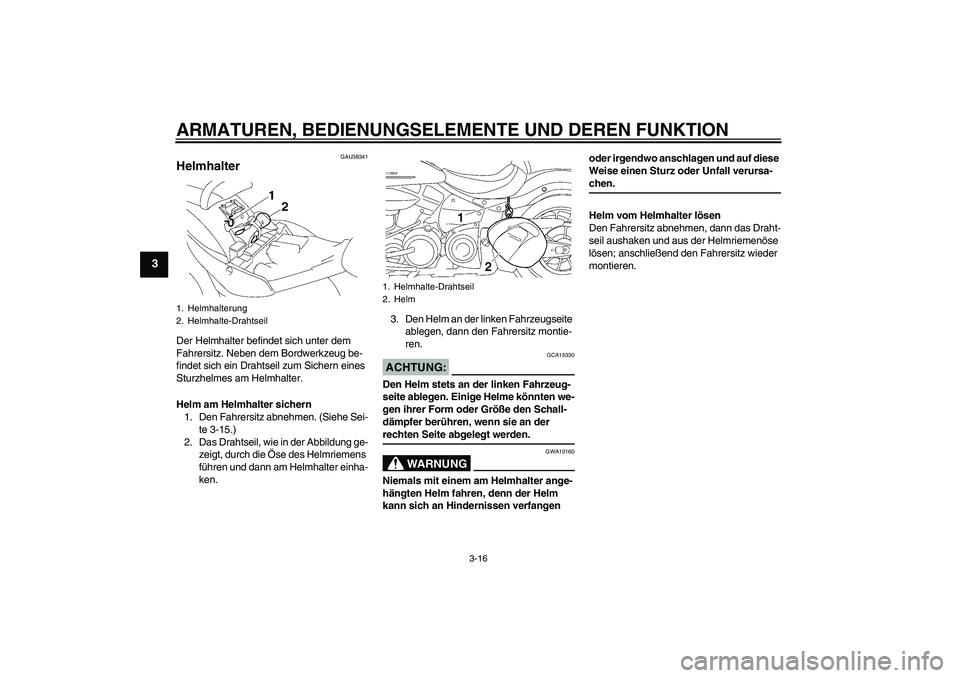

Helmhalter Der Helmhalter befindet sich unter dem
Fahrersitz. Neben dem Bordwerkzeug be-
findet sich ein Drahtseil zum Sichern eines
Sturzhelmes am Helmhalter.
Helm am Helmhalter sichern
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-15.)
2. Das Drahtseil, wie in der Abbildung ge-
zeigt, durch die Öse des Helmriemens
führen und dann am Helmhalter einha-
ken.3. Den Helm an der linken Fahrzeugseite
ablegen, dann den Fahrersitz montie-
ren.
ACHTUNG:
GCA15330
Den Helm stets an der linken Fahrzeug-
seite ablegen. Einige Helme könnten we-
gen ihrer Form oder Größe den Schall-
dämpfer berühren, wenn sie an der rechten Seite abgelegt werden.
WARNUNG
GWA10160
Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen oder irgendwo anschlagen und auf diese
Weise einen Sturz oder Unfall verursa-
chen.
Helm vom Helmhalter lösen
Den Fahrersitz abnehmen, dann das Draht-
seil aushaken und aus der Helmriemenöse
lösen; anschließend den Fahrersitz wieder
montieren.
1. Helmhalterung
2. Helmhalte-Drahtseil
1. Helmhalte-Drahtseil
2. Helm
U5C4G0G0.book Page 16 Friday, March 10, 2006 9:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
GAU38401
Federbein einstellen Dieses Federbein ist mit einer Einstellmut-
ter für die Federvorspannung ausgerüstet.ACHTUNG:
GCA10100
Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-maleinstellung hinaus verdrehen.
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
1. Die Kontermutter lockern.
2. Zum Erhöhen der Federvorspannung
(Federung härter) die Einstellmutter in
Richtung (a) drehen. Zum Verringern
der Federvorspannung (Federung
weicher) die Einstellmutter in Richtung
(b) drehen.
HINWEI
S:


Für diese Einstellung den Spezial-
schlüssel aus dem zusätzlichen Werk-
zeugsatz verwenden, der Ihnen beim
Kauf des Fahrzeugs ausgehändigt
wurde.


Die Einstellung wird durch Messen
des in der Abbildung gezeigten Ab-
stands A bestimmt. Verkürzen des Ab-
stands A erhöht die Federvorspan-
nung; Verlängern des Abstands A
verringert die Federvorspannung. Mit
jeder Umdrehung der Einstellmutter
ändert sich Abstand A um 2.0 mm (0.08 in).3. Die Kontermutter vorschriftsmäßig
festziehen.
ACHTUNG:
GCA10120
Die Kontermutter stets mit dem vorge-
schriebenen Anzugsmoment gegen die Einstellmutter festziehen.
1. Kontermutter
2. Einstellmutter der Federvorspannung
1. Spezialschlüssel
1. Abstand A
Federvorspannung:
Minimum (hart):
Abstand A = 162 mm (6.38 in)
Normal:
Abstand A = 171 mm (6.73 in)
Maximum (weich):
Abstand A = 171 mm (6.73 in)
Anzugsdrehmoment:
Kontermutter:
30 Nm (3.0 m·kgf, 22 ft·lbf)
U5C4G0G0.book Page 17 Friday, March 10, 2006 9:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3

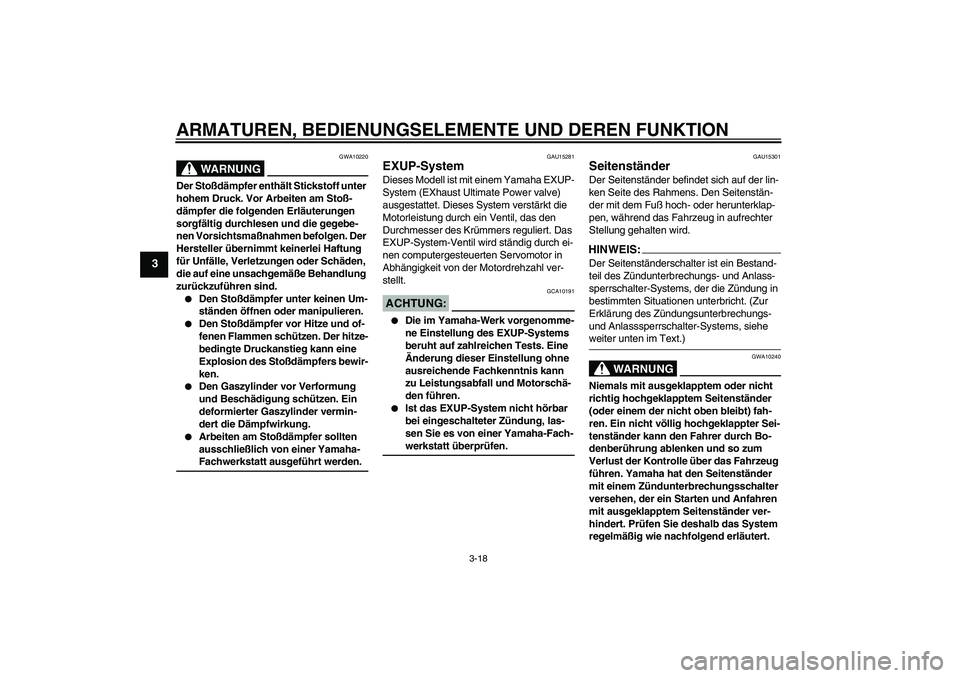

WARNUNG
GWA10220
Der Stoßdämpfer enthält Stickstoff unter
hohem Druck. Vor Arbeiten am Stoß-
dämpfer die folgenden Erläuterungen
sorgfältig durchlesen und die gegebe-
nen Vorsichtsmaßnahmen befolgen. Der
Hersteller übernimmt keinerlei Haftung
für Unfälle, Verletzungen oder Schäden,
die auf eine unsachgemäße Behandlung
zurückzuführen sind.

Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.


Den Stoßdämpfer vor Hitze und of-
fenen Flammen schützen. Der hitze-
bedingte Druckanstieg kann eine
Explosion des Stoßdämpfers bewir-
ken.


Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Gaszylinder vermin-
dert die Dämpfwirkung.


Arbeiten am Stoßdämpfer sollten
ausschließlich von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU15281
EXUP-System Dieses Modell ist mit einem Yamaha EXUP-
System (EXhaust Ultimate Power valve)
ausgestattet. Dieses System verstärkt die
Motorleistung durch ein Ventil, das den
Durchmesser des Krümmers reguliert. Das
EXUP-System-Ventil wird ständig durch ei-
nen computergesteuerten Servomotor in
Abhängigkeit von der Motordrehzahl ver-
stellt.ACHTUNG:
GCA10191


Die im Yamaha-Werk vorgenomme-
ne Einstellung des EXUP-Systems
beruht auf zahlreichen Tests. Eine
Änderung dieser Einstellung ohne
ausreichende Fachkenntnis kann
zu Leistungsabfall und Motorschä-
den führen.


Ist das EXUP-System nicht hörbar
bei eingeschalteter Zündung, las-
sen Sie es von einer Yamaha-Fach-werkstatt überprüfen.
GAU15301
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEIS:Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe weiter unten im Text.)
WARNUNG
GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert.
U5C4G0G0.book Page 18 Friday, March 10, 2006 9:35 AM
