ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3

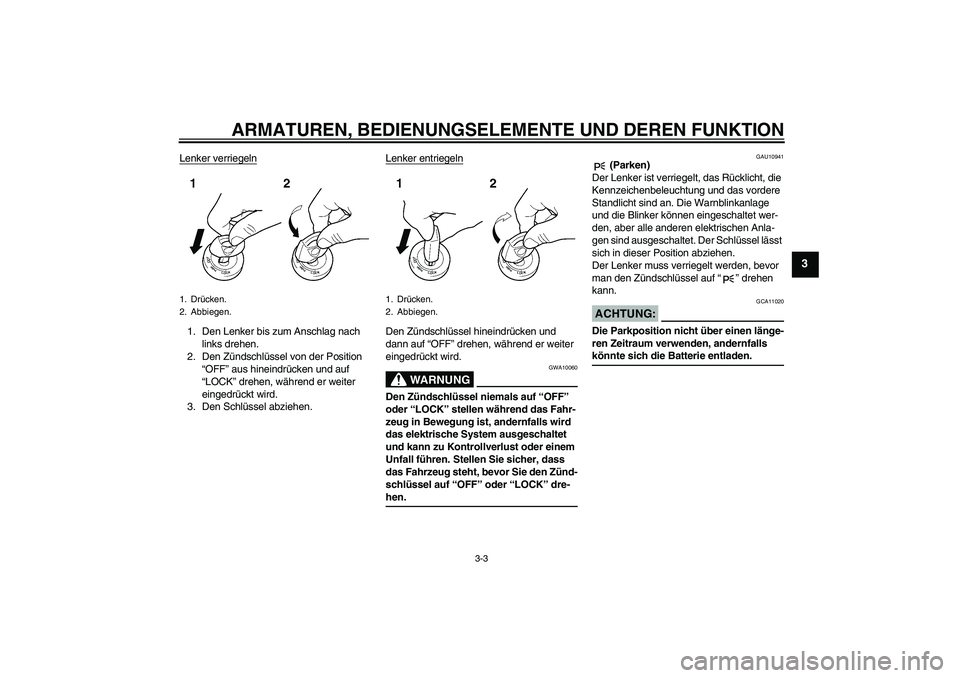

Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel von der Position
“OFF” aus hineindrücken und auf
“LOCK” drehen, während er weiter
eingedrückt wird.
3. Den Schlüssel abziehen.Lenker entriegeln
Den Zündschlüssel hineindrücken und
dann auf “OFF” drehen, während er weiter
eingedrückt wird.
WARNUNG
GWA10060
Den Zündschlüssel niemals auf “OFF”
oder “LOCK” stellen während das Fahr-
zeug in Bewegung ist, andernfalls wird
das elektrische System ausgeschaltet
und kann zu Kontrollverlust oder einem
Unfall führen. Stellen Sie sicher, dass
das Fahrzeug steht, bevor Sie den Zünd-
schlüssel auf “OFF” oder “LOCK” dre-hen.
GAU10941
(Parken)
Der Lenker ist verriegelt, das Rücklicht, die
Kennzeichenbeleuchtung und das vordere
Standlicht sind an. Die Warnblinkanlage
und die Blinker können eingeschaltet wer-
den, aber alle anderen elektrischen Anla-
gen sind ausgeschaltet. Der Schlüssel lässt
sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “” drehen
kann.
ACHTUNG:
GCA11020
Die Parkposition nicht über einen länge-
ren Zeitraum verwenden, andernfalls könnte sich die Batterie entladen.
1. Drücken.
2. Abbiegen.
1. Drücken.
2. Abbiegen.
U5C4G0G0.book Page 3 Friday, March 10, 2006 9:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU11003

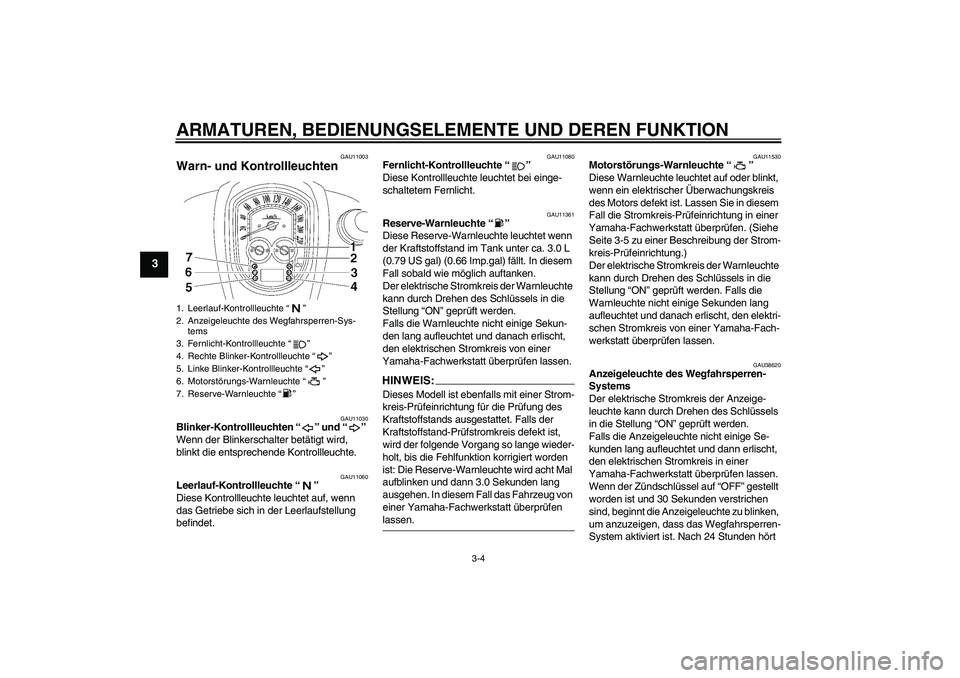

Warn- und Kontrollleuchten
GAU11030
Blinker-Kontrollleuchten “” und “”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11060
Leerlauf-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11361
Reserve-Warnleuchte “”
Diese Reserve-Warnleuchte leuchtet wenn
der Kraftstoffstand im Tank unter ca. 3.0 L
(0.79 US gal) (0.66 Imp.gal) fällt. In diesem
Fall sobald wie möglich auftanken.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.HINWEIS:Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für die Prüfung des
Kraftstoffstands ausgestattet. Falls der
Kraftstoffstand-Prüfstromkreis defekt ist,
wird der folgende Vorgang so lange wieder-
holt, bis die Fehlfunktion korrigiert worden
ist: Die Reserve-Warnleuchte wird acht Mal
aufblinken und dann 3.0 Sekunden lang
ausgehen. In diesem Fall das Fahrzeug von
einer Yamaha-Fachwerkstatt überprüfen lassen.
GAU11530
Motorstörungs-Warnleuchte “”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn ein elektrischer Überwachungskreis
des Motors defekt ist. Lassen Sie in diesem
Fall die Stromkreis-Prüfeinrichtung in einer
Yamaha-Fachwerkstatt überprüfen. (Siehe
Seite 3-5 zu einer Beschreibung der Strom-
kreis-Prüfeinrichtung.)
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden. Falls die
Warnleuchte nicht einige Sekunden lang
aufleuchtet und danach erlischt, den elektri-
schen Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU38620
Anzeigeleuchte des Wegfahrsperren-
Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in die Stellung “ON” geprüft werden.
Falls die Anzeigeleuchte nicht einige Se-
kunden lang aufleuchtet und dann erlischt,
den elektrischen Stromkreis in einer
Yamaha-Fachwerkstatt überprüfen lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
1. Leerlauf-Kontrollleuchte “”
2. Anzeigeleuchte des Wegfahrsperren-Sys-
tems
3. Fernlicht-Kontrollleuchte “”
4. Rechte Blinker-Kontrollleuchte “”
5. Linke Blinker-Kontrollleuchte “”
6. Motorstörungs-Warnleuchte “”
7. Reserve-Warnleuchte “”U5C4G0G0.book Page 4 Friday, March 10, 2006 9:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. (Siehe Seite 3-5
zu einer Beschreibung der Stromkreis-Prüf-
einrichtung.)
GAU40730

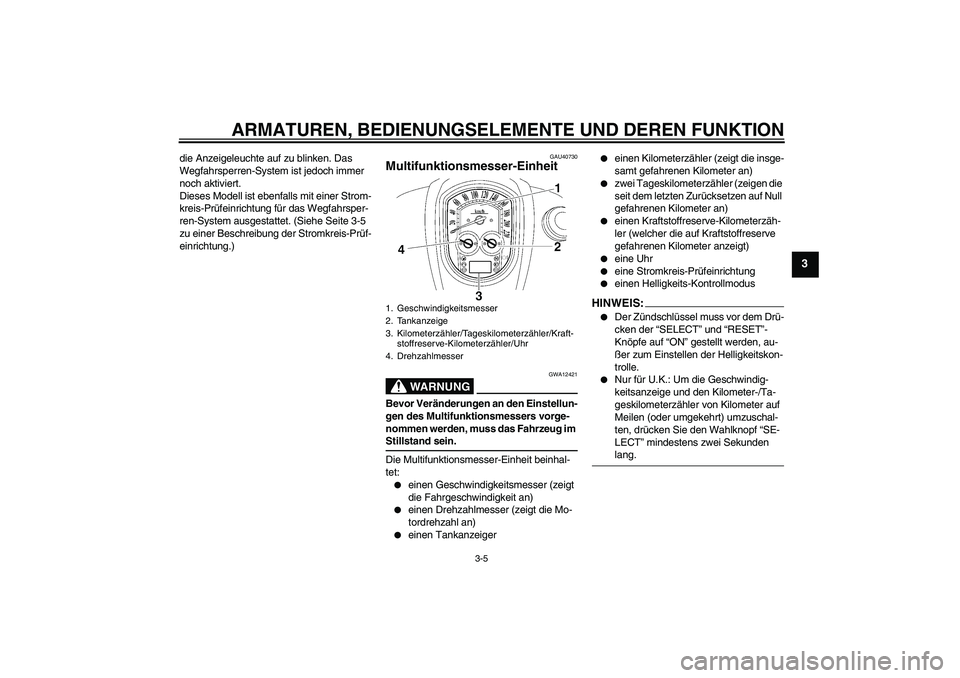

Multifunktionsmesser-Einheit
WARNUNG
GWA12421
Bevor Veränderungen an den Einstellun-
gen des Multifunktionsmessers vorge-
nommen werden, muss das Fahrzeug im Stillstand sein.
Die Multifunktionsmesser-Einheit beinhal-
tet:

einen Geschwindigkeitsmesser (zeigt
die Fahrgeschwindigkeit an)


einen Drehzahlmesser (zeigt die Mo-
tordrehzahl an)


einen Tankanzeiger


einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)


zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)


einen Kraftstoffreserve-Kilometerzäh-
ler (welcher die auf Kraftstoffreserve
gefahrenen Kilometer anzeigt)


eine Uhr


eine Stromkreis-Prüfeinrichtung


einen Helligkeits-Kontrollmodus
HINWEI
S:


Der Zündschlüssel muss vor dem Drü-
cken der “SELECT” und “RESET”-
Knöpfe auf “ON” gestellt werden, au-
ßer zum Einstellen der Helligkeitskon-
trolle.


Nur für U.K.: Um die Geschwindig-
keitsanzeige und den Kilometer-/Ta-
geskilometerzähler von Kilometer auf
Meilen (oder umgekehrt) umzuschal-
ten, drücken Sie den Wahlknopf “SE-
LECT” mindestens zwei Sekunden lang.
1. Geschwindigkeitsmesser
2. Tankanzeige
3. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler/Uhr
4. Drehzahlmesser
U5C4G0G0.book Page 5 Friday, March 10, 2006 9:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3

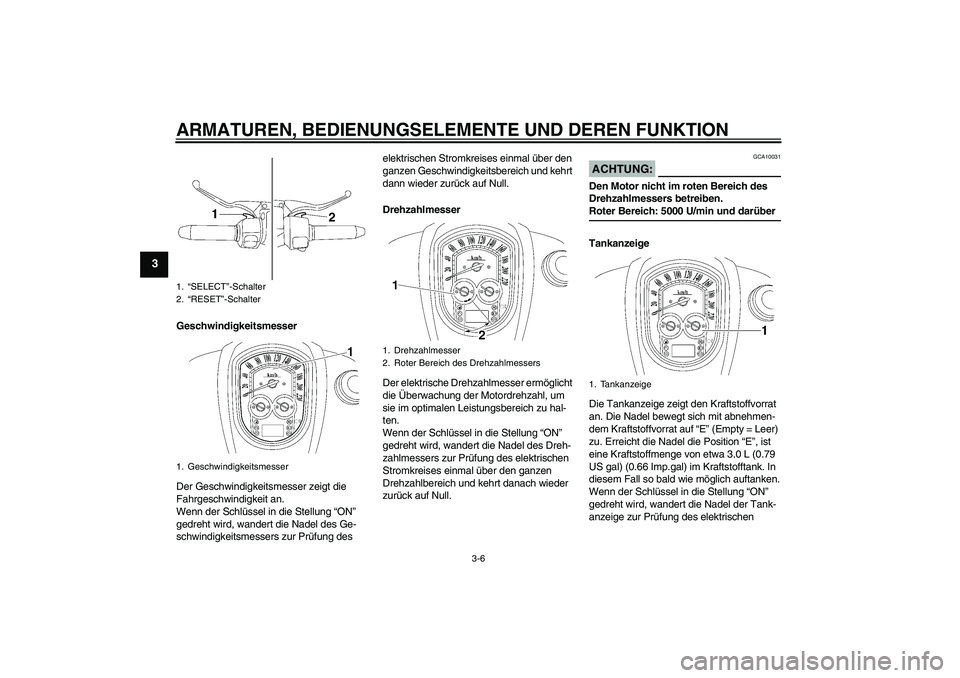

Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Ge-
schwindigkeitsmessers zur Prüfung des elektrischen Stromkreises einmal über den
ganzen Geschwindigkeitsbereich und kehrt
dann wieder zurück auf Null.
Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.
ACHTUNG:
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.Roter Bereich: 5000 U/min und darüber
Tankanzeige
Die Tankanzeige zeigt den Kraftstoffvorrat
an. Die Nadel bewegt sich mit abnehmen-
dem Kraftstoffvorrat auf “E” (Empty = Leer)
zu. Erreicht die Nadel die Position “E”, ist
eine Kraftstoffmenge von etwa 3.0 L (0.79
US gal) (0.66 Imp.gal) im Kraftstofftank. In
diesem Fall so bald wie möglich auftanken.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel der Tank-
anzeige zur Prüfung des elektrischen
1.“SELECT”-Schalter
2.“RESET”-Schalter
1. Geschwindigkeitsmesser
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
1. Tankanzeige
U5C4G0G0.book Page 6 Friday, March 10, 2006 9:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
Stromkreises einmal über den ganzen An-
zeigebereich und kehrt danach wieder zu-
rück auf die aktuelle Kraftstoffanzeige.HINWEIS:

Fahren Sie den Tank nicht ganz leer.


Die Tankanzeige zeigt die ersten 5
km/h (3 mi/h) nach dem Tanken unge-nau an.

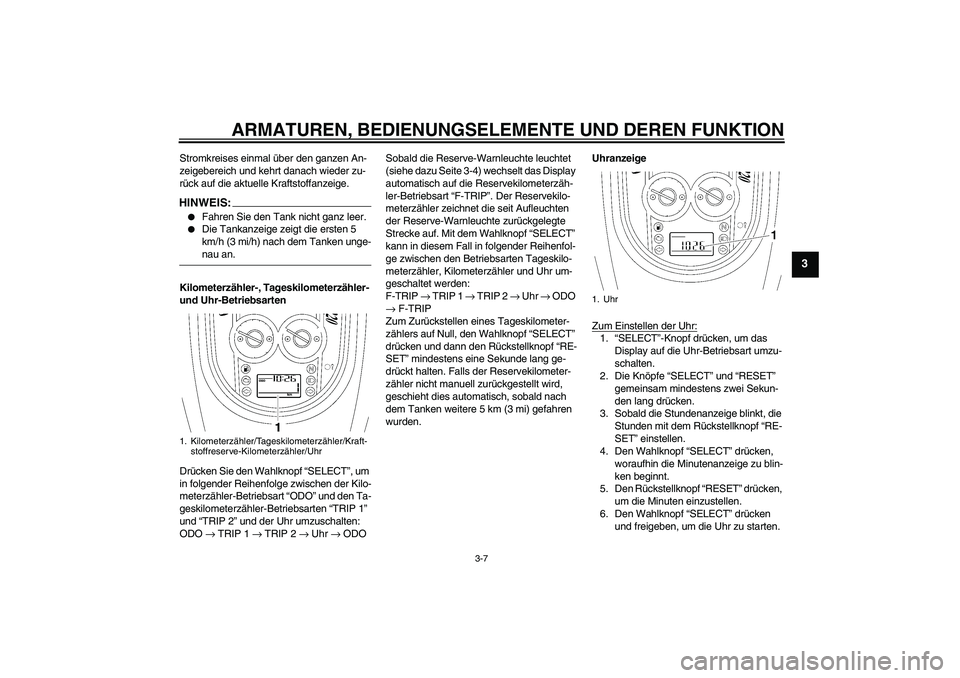

Kilometerzähler-, Tageskilometerzähler-
und Uhr-Betriebsarten
Drücken Sie den Wahlknopf “SELECT”, um
in folgender Reihenfolge zwischen der Kilo-
meterzähler-Betriebsart “ODO” und den Ta-
geskilometerzähler-Betriebsarten “TRIP 1”
und “TRIP 2” und der Uhr umzuschalten:
ODO → TRIP 1 → TRIP 2 → Uhr → ODOSobald die Reserve-Warnleuchte leuchtet
(siehe dazu Seite 3-4) wechselt das Display
automatisch auf die Reservekilometerzäh-
ler-Betriebsart “F-TRIP”. Der Reservekilo-
meterzähler zeichnet die seit Aufleuchten
der Reserve-Warnleuchte zurückgelegte
Strecke auf. Mit dem Wahlknopf “SELECT”
kann in diesem Fall in folgender Reihenfol-
ge zwischen den Betriebsarten Tageskilo-
meterzähler, Kilometerzähler und Uhr um-
geschaltet werden:
F-TRIP → TRIP 1 → TRIP 2 → Uhr → ODO
→ F-TRIP
Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf “SELECT”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten. Falls der Reservekilometer-
zähler nicht manuell zurückgestellt wird,
geschieht dies automatisch, sobald nach
dem Tanken weitere 5 km (3 mi) gefahren
wurden.Uhranzeige
Zum Einstellen der Uhr:
1.“SELECT”-Knopf drücken, um das
Display auf die Uhr-Betriebsart umzu-
schalten.
2. Die Knöpfe “SELECT” und “RESET”
gemeinsam mindestens zwei Sekun-
den lang drücken.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
4. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
5. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
6. Den Wahlknopf “SELECT” drücken
und freigeben, um die Uhr zu starten.
1. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler/Uhr
1. Uhr
U5C4G0G0.book Page 7 Friday, March 10, 2006 9:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3

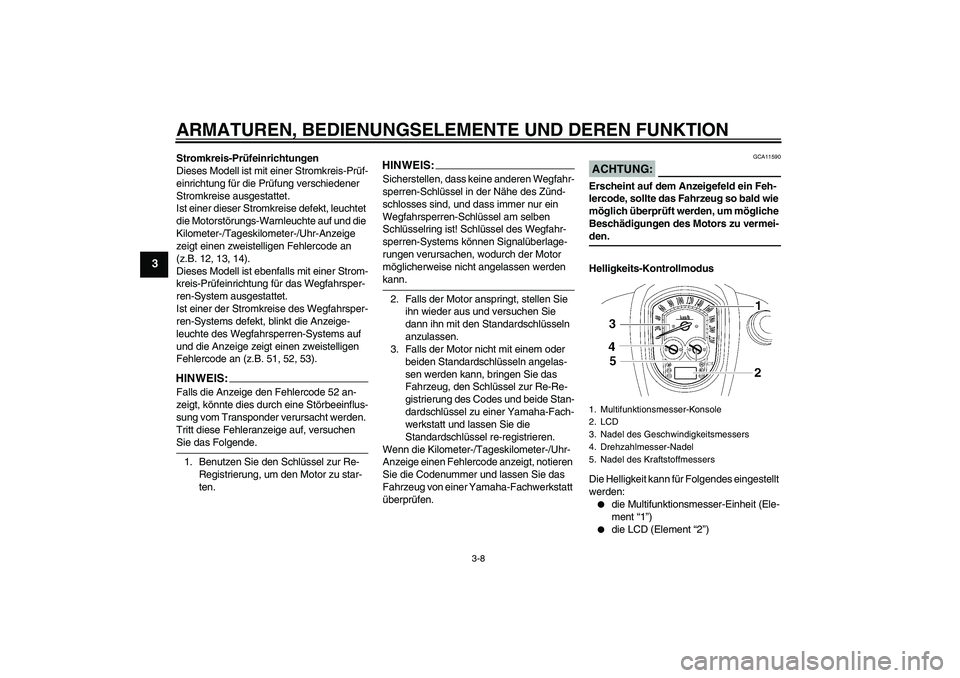

Stromkreis-Prüfeinrichtungen
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Ist einer dieser Stromkreise defekt, leuchtet
die Motorstörungs-Warnleuchte auf und die
Kilometer-/Tageskilometer-/Uhr-Anzeige
zeigt einen zweistelligen Fehlercode an
(z.B. 12, 13, 14).
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet.
Ist einer der Stromkreise des Wegfahrsper-
ren-Systems defekt, blinkt die Anzeige-
leuchte des Wegfahrsperren-Systems auf
und die Anzeige zeigt einen zweistelligen
Fehlercode an (z.B. 51, 52, 53).HINWEI
S:
Falls die Anzeige den Fehlercode 52 an-
zeigt, könnte dies durch eine Störbeeinflus-
sung vom Transponder verursacht werden.
Tritt diese Fehleranzeige auf, versuchen Sie das Folgende.
1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.
HINWEIS:Sicherstellen, dass keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und dass immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-
dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.
Wenn die Kilometer-/Tageskilometer-/Uhr-
Anzeige einen Fehlercode anzeigt, notieren
Sie die Codenummer und lassen Sie das
Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen.
ACHTUNG:
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-den.
Helligkeits-Kontrollmodus
Die Helligkeit kann für Folgendes eingestellt
werden:

die Multifunktionsmesser-Einheit (Ele-
ment “1”)


die LCD (Element “2”)
1. Multifunktionsmesser-Konsole
2. LCD
3. Nadel des Geschwindigkeitsmessers
4. Drehzahlmesser-Nadel
5. Nadel des Kraftstoffmessers
U5C4G0G0.book Page 8 Friday, March 10, 2006 9:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3


die Nadeln der Geschwindigkeitsan-
zeige, des Drehzahlmessers und der
Tankanzeige (Element “3”)

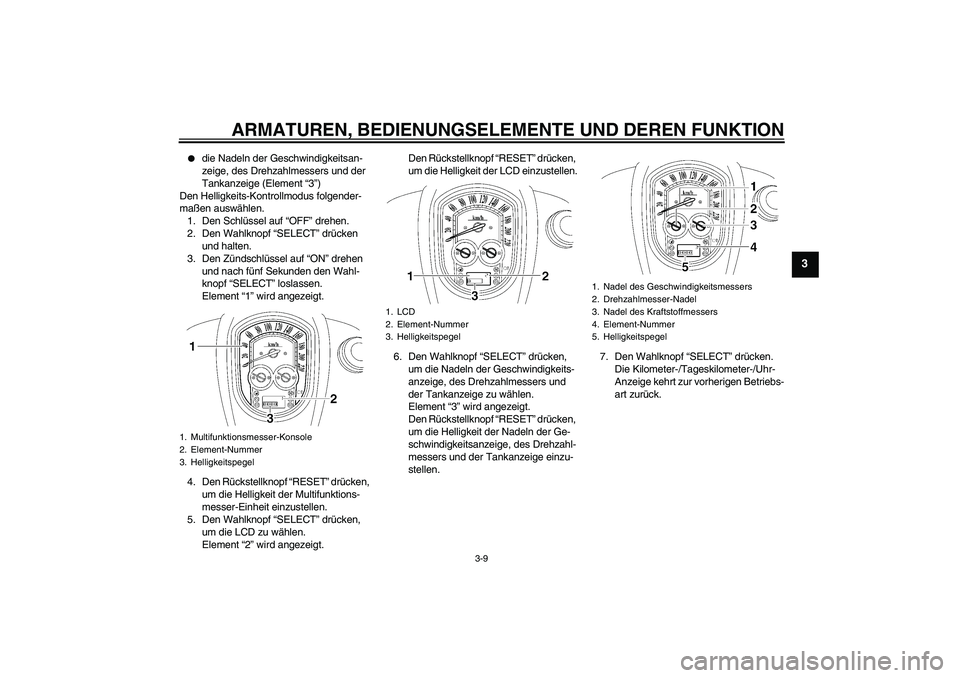

Den Helligkeits-Kontrollmodus folgender-
maßen auswählen.
1. Den Schlüssel auf “OFF” drehen.
2. Den Wahlknopf “SELECT” drücken
und halten.
3. Den Zündschlüssel auf “ON” drehen
und nach fünf Sekunden den Wahl-
knopf “SELECT” loslassen.
Element “1” wird angezeigt.
4. Den Rückstellknopf “RESET” drücken,
um die Helligkeit der Multifunktions-
messer-Einheit einzustellen.
5. Den Wahlknopf “SELECT” drücken,
um die LCD zu wählen.
Element “2” wird angezeigt.Den Rückstellknopf “RESET” drücken,
um die Helligkeit der LCD einzustellen.
6. Den Wahlknopf “SELECT” drücken,
um die Nadeln der Geschwindigkeits-
anzeige, des Drehzahlmessers und
der Tankanzeige zu wählen.
Element “3” wird angezeigt.
Den Rückstellknopf “RESET” drücken,
um die Helligkeit der Nadeln der Ge-
schwindigkeitsanzeige, des Drehzahl-
messers und der Tankanzeige einzu-
stellen.7. Den Wahlknopf “SELECT” drücken.
Die Kilometer-/Tageskilometer-/Uhr-
Anzeige kehrt zur vorherigen Betriebs-
art zurück.
1. Multifunktionsmesser-Konsole
2. Element-Nummer
3. Helligkeitspegel
1. LCD
2. Element-Nummer
3. Helligkeitspegel
1. Nadel des Geschwindigkeitsmessers
2. Drehzahlmesser-Nadel
3. Nadel des Kraftstoffmessers
4. Element-Nummer
5. Helligkeitspegel
U5C4G0G0.book Page 9 Friday, March 10, 2006 9:35 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAU12331
Diebstahlanlage (Sonderzube-
hör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
GAU12345

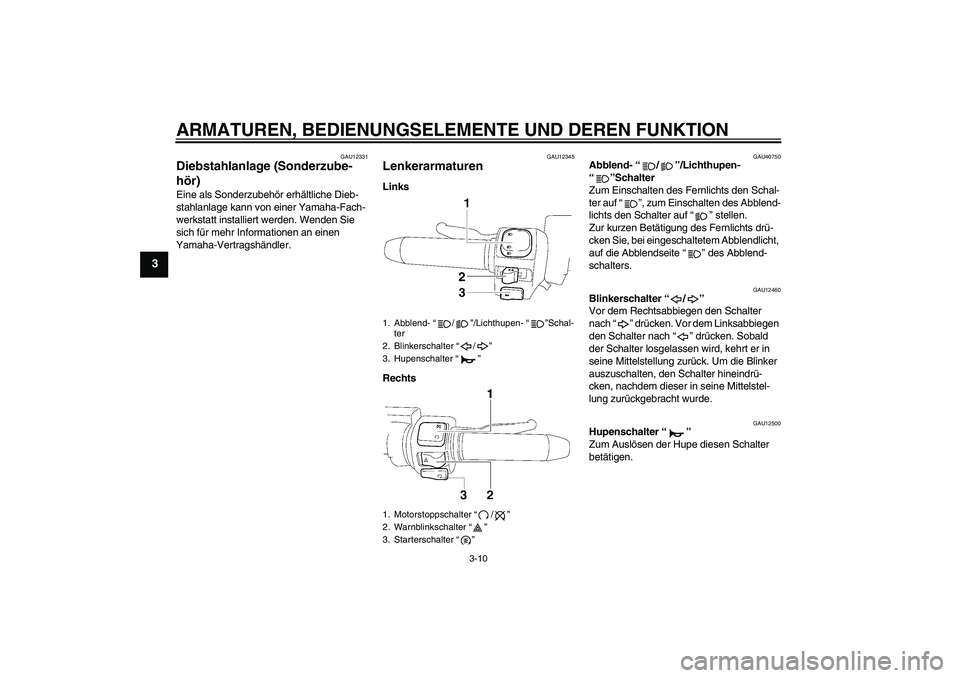

Lenkerarmaturen Links
Rechts
GAU40750
Abblend- “/”/Lichthupen-
“”Schalter
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
Zur kurzen Betätigung des Fernlichts drü-
cken Sie, bei eingeschaltetem Abblendlicht,
auf die Abblendseite “” des Abblend-
schalters.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
1. Abblend- “/”/Lichthupen- “”Schal-
ter
2. Blinkerschalter “/”
3. Hupenschalter “”
1. Motorstoppschalter “/”
2. Warnblinkschalter “”
3. Starterschalter “”
U5C4G0G0.book Page 10 Friday, March 10, 2006 9:35 AM
