2006 YAMAHA XMAX 250 Betriebsanleitungen (in German)

GAUS1290

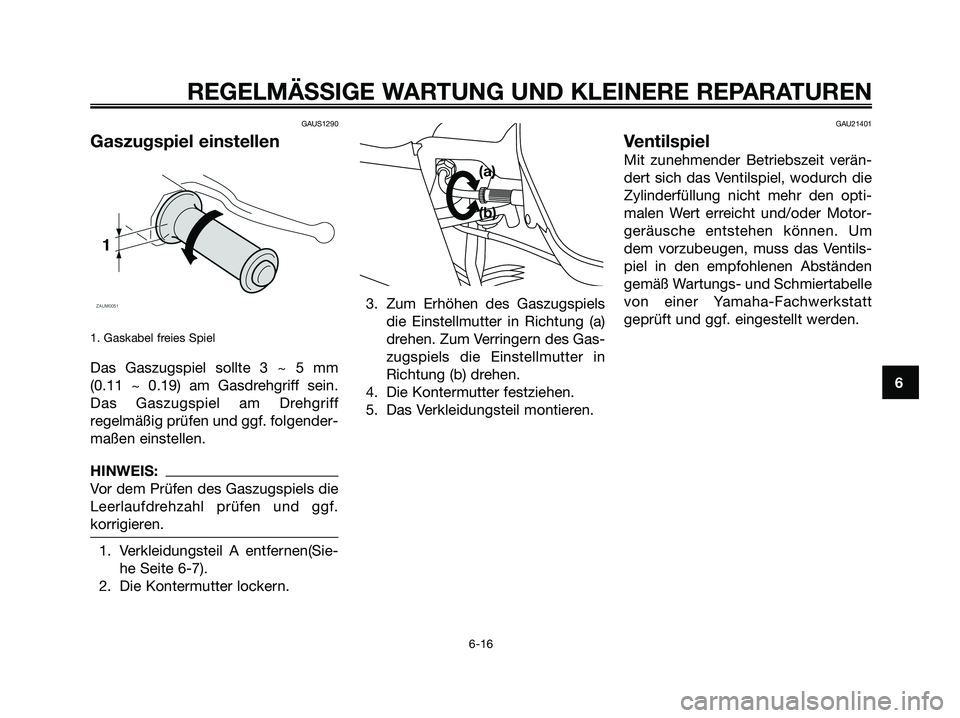

Gaszugspiel einstellen
1. Gaskabel freies Spiel
Das Gaszugspiel sollte 3 ~ 5 mm
(0.11 ~ 0.19) am Gasdrehgriff sein.
Das Gaszugspiel am Drehgriff
regelmäßig prüfen und ggf. folgender-
maßen einstellen.
HINWEIS:
Vor dem Prüfen des Gaszugspiels die
Leerlaufdrehzahl prüfen und ggf.
korrigieren.
1. Verkleidungsteil A entfernen(Sie-
he Seite 6-7).
2. Die Kontermutter lockern.3. Zum Erhöhen des Gaszugspiels
die Einstellmutter in Richtung (a)
drehen. Zum Verringern des Gas-
zugspiels die Einstellmutter in
Richtung (b) drehen.
4. Die Kontermutter festziehen.
5. Das Verkleidungsteil montieren.
GAU21401
Ventilspiel
Mit zunehmender Betriebszeit verän-
dert sich das Ventilspiel, wodurch die
Zylinderfüllung nicht mehr den opti-
malen Wert erreicht und/oder Motor-
geräusche entstehen können. Um
dem vorzubeugen, muss das Ventils-
piel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle
von einer Yamaha-Fachwerkstatt
geprüft und ggf. eingestellt werden.(a)
(b)
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 57

GAU21870

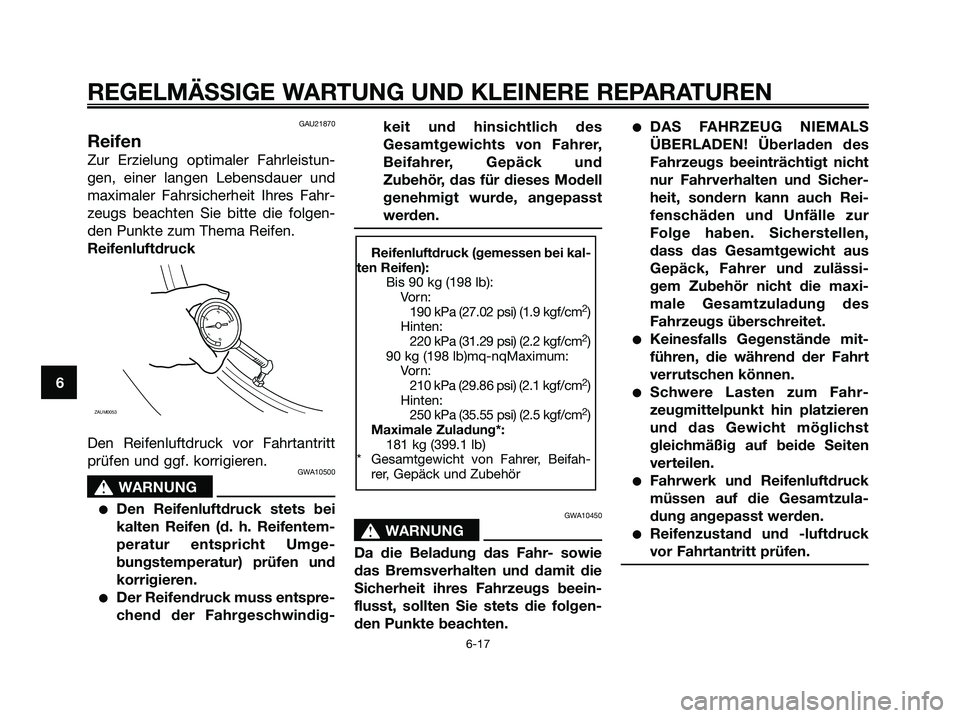

Reifen
Zur Erzielung optimaler Fahrleistun-
gen, einer langen Lebensdauer und
maximaler Fahrsicherheit Ihres Fahr-
zeugs beachten Sie bitte die folgen-
den Punkte zum Thema Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt
prüfen und ggf. korrigieren.
GWA10500
s s
WARNUNG
Den Reifenluftdruck stets bei
kalten Reifen (d. h. Reifentem-
peratur entspricht Umge-
bungstemperatur) prüfen und
korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindig-keit und hinsichtlich des
Gesamtgewichts von Fahrer,
Beifahrer, Gepäck und
Zubehör, das für dieses Modell
genehmigt wurde, angepasst
werden.
GWA10450
s s
WARNUNG
Da die Beladung das Fahr- sowie
das Bremsverhalten und damit die
Sicherheit ihres Fahrzeugs beein-
flusst, sollten Sie stets die folgen-
den Punkte beachten.
DAS FAHRZEUG NIEMALS
ÜBERLADEN! Überladen des
Fahrzeugs beeinträchtigt nicht
nur Fahrverhalten und Sicher-
heit, sondern kann auch Rei-
fenschäden und Unfälle zur
Folge haben. Sicherstellen,
dass das Gesamtgewicht aus
Gepäck, Fahrer und zulässi-
gem Zubehör nicht die maxi-
male Gesamtzuladung des
Fahrzeugs überschreitet.
Keinesfalls Gegenstände mit-
führen, die während der Fahrt
verrutschen können.
Schwere Lasten zum Fahr-
zeugmittelpunkt hin platzieren
und das Gewicht möglichst
gleichmäßig auf beide Seiten
verteilen.
Fahrwerk und Reifenluftdruck
müssen auf die Gesamtzula-
dung angepasst werden.
Reifenzustand und -luftdruck
vor Fahrtantritt prüfen.
Reifenluftdruck (gemessen bei kal-
ten Reifen):
Bis 90 kg (198 lb):
Vo r n :
190 kPa (27.02 psi) (1.9 kgf/cm
2)
Hinten:
220 kPa (31.29 psi) (2.2 kgf/cm
2)
90 kg (198 lb)mq-nqMaximum:
Vo r n :
210 kPa (29.86 psi) (2.1 kgf/cm
2)
Hinten:
250 kPa (35.55 psi) (2.5 kgf/cm
2)
Maximale Zuladung*:
181 kg (399.1 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und ZubehörZAUM0053
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 58

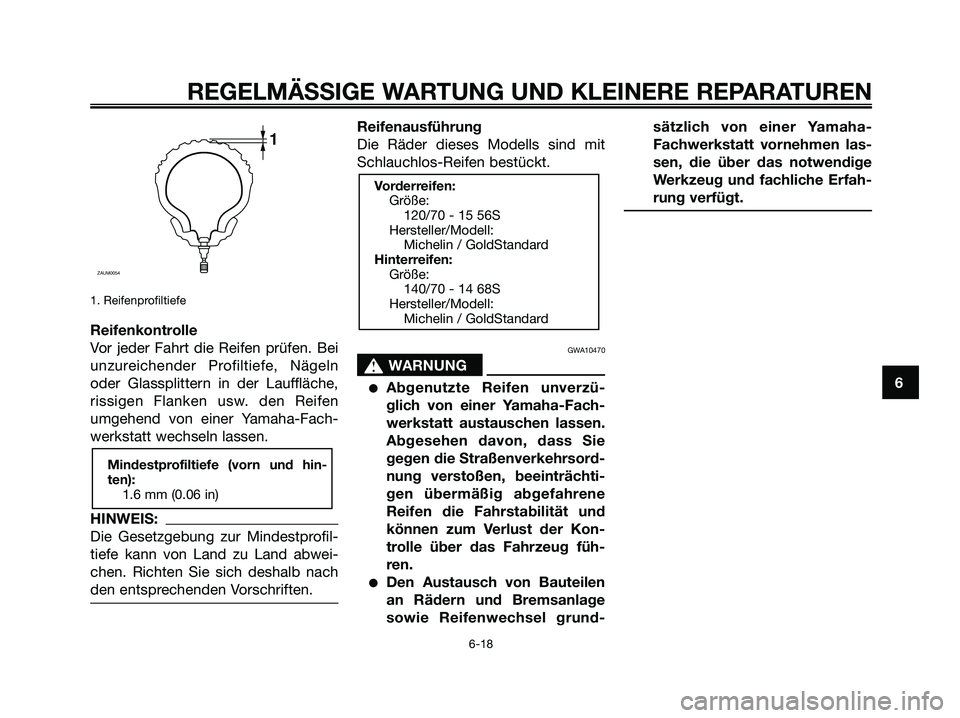

1. Reifenprofiltiefe
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei
unzureichender Profiltiefe, Nägeln
oder Glassplittern in der Lauffläche,
rissigen Flanken usw. den Reifen
umgehend von einer Yamaha-Fach-
werkstatt wechseln lassen.
HINWEIS:
Die Gesetzgebung zur Mindestprofil-
tiefe kann von Land zu Land abwei-
chen. Richten Sie sich deshalb nach
den entsprechenden Vorschriften.
Reifenausführung
Die Räder dieses Modells sind mit
Schlauchlos-Reifen bestückt.
GWA10470
s s
WARNUNG
Abgenutzte Reifen unverzü-
glich von einer Yamaha-Fach-
werkstatt austauschen lassen.
Abgesehen davon, dass Sie
gegen die Straßenverkehrsord-
nung verstoßen, beeinträchti-
gen übermäßig abgefahrene
Reifen die Fahrstabilität und
können zum Verlust der Kon-
trolle über das Fahrzeug füh-
ren.
Den Austausch von Bauteilen
an Rädern und Bremsanlage
sowie Reifenwechsel grund-sätzlich von einer Yamaha-
Fachwerkstatt vornehmen las-
sen, die über das notwendige
Werkzeug und fachliche Erfah-
rung verfügt.
Vorderreifen:
Größe:
120/70 - 15 56S
Hersteller/Modell:
Michelin / GoldStandard
Hinterreifen:
Größe:
140/70 - 14 68S
Hersteller/Modell:
Michelin / GoldStandard
Mindestprofiltiefe (vorn und hin-
ten):
1.6 mm (0.06 in)
1
ZAUM0054
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 59

GAU21960

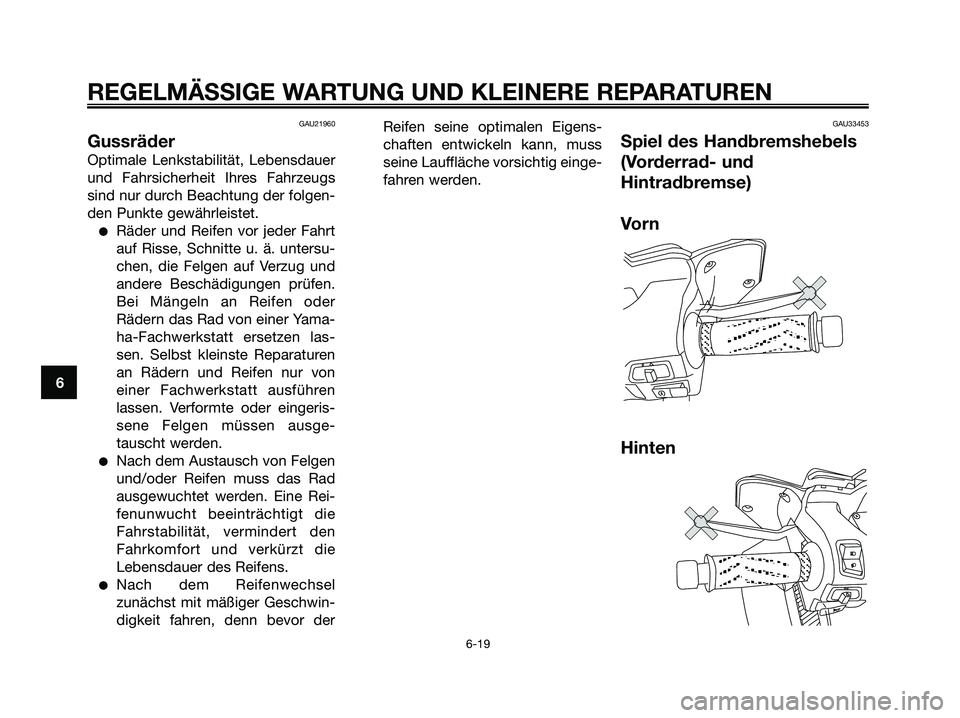

Gussräder
Optimale Lenkstabilität, Lebensdauer
und Fahrsicherheit Ihres Fahrzeugs
sind nur durch Beachtung der folgen-
den Punkte gewährleistet.
Räder und Reifen vor jeder Fahrt
auf Risse, Schnitte u. ä. untersu-
chen, die Felgen auf Verzug und
andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder
Rädern das Rad von einer Yama-
ha-Fachwerkstatt ersetzen las-
sen. Selbst kleinste Reparaturen
an Rädern und Reifen nur von
einer Fachwerkstatt ausführen
lassen. Verformte oder eingeris-
sene Felgen müssen ausge-
tauscht werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad
ausgewuchtet werden. Eine Rei-
fenunwucht beeinträchtigt die
Fahrstabilität, vermindert den
Fahrkomfort und verkürzt die
Lebensdauer des Reifens.
Nach dem Reifenwechsel
zunächst mit mäßiger Geschwin-
digkeit fahren, denn bevor derReifen seine optimalen Eigens-
chaften entwickeln kann, muss
seine Lauffläche vorsichtig einge-
fahren werden.
GAU33453
Spiel des Handbremshebels
(Vorderrad- und
Hintradbremse)
Vo r n
Hinten
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 60

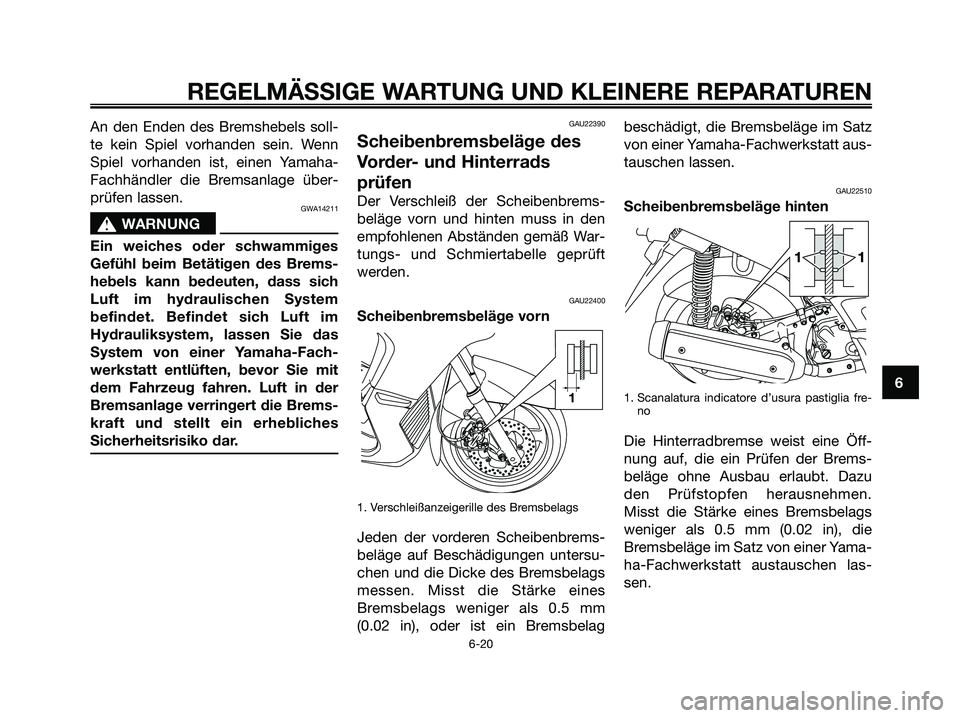

An den Enden des Bremshebels soll-
te kein Spiel vorhanden sein. Wenn
Spiel vorhanden ist, einen Yamaha-
Fachhändler die Bremsanlage über-
prüfen lassen.
GWA14211
s s
WARNUNG
Ein weiches oder schwammiges
Gefühl beim Betätigen des Brems-
hebels kann bedeuten, dass sich
Luft im hydraulischen System
befindet. Befindet sich Luft im
Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fach-
werkstatt entlüften, bevor Sie mit
dem Fahrzeug fahren. Luft in der
Bremsanlage verringert die Brems-
kraft und stellt ein erhebliches
Sicherheitsrisiko dar.
GAU22390
Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen
Der Verschleiß der Scheibenbrems-
beläge vorn und hinten muss in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft
werden.
GAU22400
Scheibenbremsbeläge vorn
1. Verschleißanzeigerille des Bremsbelags
Jeden der vorderen Scheibenbrems-
beläge auf Beschädigungen untersu-
chen und die Dicke des Bremsbelags
messen. Misst die Stärke eines
Bremsbelags weniger als 0.5 mm
(0.02 in), oder ist ein Bremsbelagbeschädigt, die Bremsbeläge im Satz
von einer Yamaha-Fachwerkstatt aus-
tauschen lassen.
GAU22510
Scheibenbremsbeläge hinten
1. Scanalatura indicatore d’usura pastiglia fre-
no
Die Hinterradbremse weist eine Öff-
nung auf, die ein Prüfen der Brems-
beläge ohne Ausbau erlaubt. Dazu
den Prüfstopfen herausnehmen.
Misst die Stärke eines Bremsbelags
weniger als 0.5 mm (0.02 in), die
Bremsbeläge im Satz von einer Yama-
ha-Fachwerkstatt austauschen las-
sen.
11
16
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 61

GAU22580

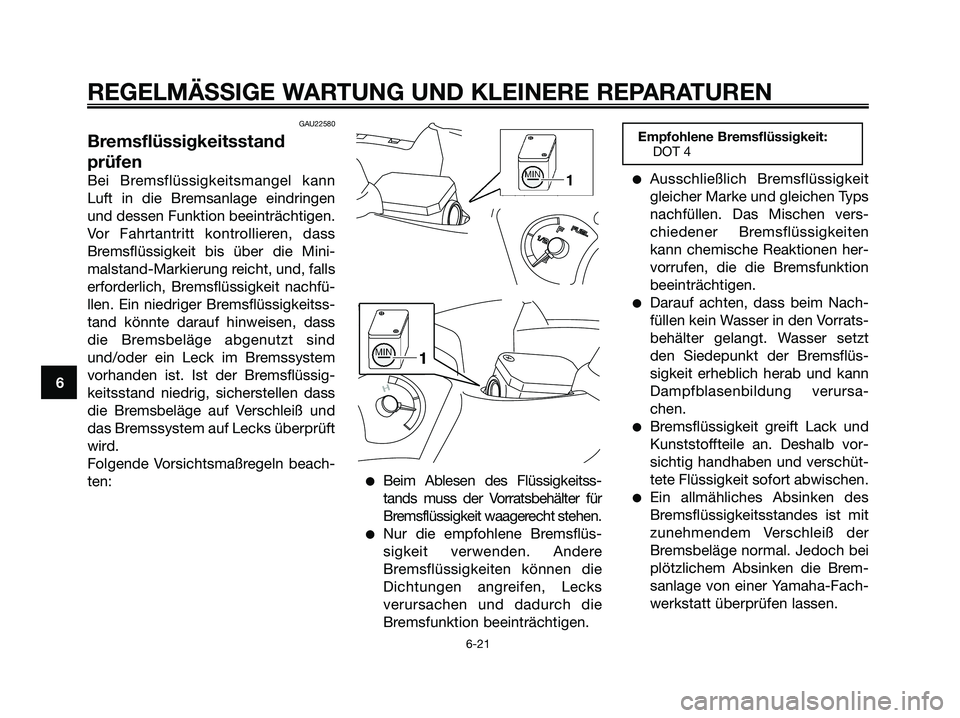

Bremsflüssigkeitsstand
prüfen
Bei Bremsflüssigkeitsmangel kann
Luft in die Bremsanlage eindringen
und dessen Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass
Bremsflüssigkeit bis über die Mini-
malstand-Markierung reicht, und, falls
erforderlich, Bremsflüssigkeit nachfü-
llen. Ein niedriger Bremsflüssigkeitss-
tand könnte darauf hinweisen, dass
die Bremsbeläge abgenutzt sind
und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssig-
keitsstand niedrig, sicherstellen dass
die Bremsbeläge auf Verschleiß und
das Bremssystem auf Lecks überprüft
wird.
Folgende Vorsichtsmaßregeln beach-
ten:
Beim Ablesen des Flüssigkeitss-
tands muss der Vorratsbehälter für
Bremsflüssigkeit waagerecht stehen.
Nur die empfohlene Bremsflüs-
sigkeit verwenden. Andere
Bremsflüssigkeiten können die
Dichtungen angreifen, Lecks
verursachen und dadurch die
Bremsfunktion beeinträchtigen.
Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Das Mischen vers-
chiedener Bremsflüssigkeiten
kann chemische Reaktionen her-
vorrufen, die die Bremsfunktion
beeinträchtigen.
Darauf achten, dass beim Nach-
füllen kein Wasser in den Vorrats-
behälter gelangt. Wasser setzt
den Siedepunkt der Bremsflüs-
sigkeit erheblich herab und kann
Dampfblasenbildung verursa-
chen.
Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vor-
sichtig handhaben und verschüt-
tete Flüssigkeit sofort abwischen.
Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal. Jedoch bei
plötzlichem Absinken die Brem-
sanlage von einer Yamaha-Fach-
werkstatt überprüfen lassen.
Empfohlene Bremsflüssigkeit:
DOT 4
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 62

GAU22720
Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den
empfohlenen Abständen gemäß des
HINWEISES nach der Wartungs- und
Schmiertabelle von einer Yamaha-
Fachwerkstatt gewechselt werden.
Zusätzlich sollten die Öldichtungen
des Hauptbremszylinders und der
Bremssättel, sowie der Bremsschläu-
che in den unten aufgeführten
Abständen gewechselt werden, oder
wenn sie beschädigt oder undicht
sind.
Öldichtungen: Alle zwei Jahre
erneuern.
Bremsschlauch: Alle vier Jahre
erneuern.
GAU23111
Gasdrehgriff und Gaszug
kontrollieren und schmieren
Vor jeder Fahrt sollte die Funktion des
Gasdrehgriffs kontrolliert werden.
Zusätzlich sollte der Gaszug gemäß
den in der Wartungs- und Schmierta-
belle vorgeschriebenen Abständen
geschmiert werden.
GAU23170
Bremshebel vorn und hinten
schmieren
Die Hebeldrehpunkte der Vorderrad-
und Hinterrad-Bremshebel sollten in
den empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle gesch-
miert werden.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalsch-
mierfett)
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 63

GAU23211
Haupt- und Seitenständer
prüfen und schmieren
Die Funktion des Haupt- und Sei-
tenständers sollte vor jeder Fahrt
geprüft werden und die Drehpunkte
und Metall-auf-Metall-Kontakto-
berflächen sollten gegebenenfalls
geschmiert werden.
GWA10740
s s
WARNUNG
Falls Haupt- oder Seitenständer
klemmen, diese von einer Yamaha-
Fachwerkstatt instand setzen las-
sen.
GAU23271
Teleskopgabel prüfen
Zustand und Funktion der Teleskop-
gabel müssen folgendermaßen in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft
werden.
Zustand prüfen
GWA10750
s s
WARNUNG
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
Die Standrohre auf Kratzer und ande-
re Beschädigungen, die Gabeldich-
tringe auf Öllecks prüfen.
Funktionsprüfung
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalsch-
mierfett)
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 64
