2006 YAMAHA WR 450F ESP

5 - 64
CHAS
HANDHABUNGSHINWEISE
WARNUNG
Der Stoßdämpfer und Ausgleichs-
behälter enthalten Stickstoff unter
hohem Druck. Deshalb vor Arbei-
ten am Federbein die folgenden
Hinweise sorgfältig lesen und die
Sicherheitsratschläge befolgen.
Der Hersteller übernimmt keinerlei
Haftung für Unfälle, Verletzungen
oder Schäden, die auf unsachge-
mäße Behandlung des Stoßdämp-
fers zurückzuführen sind.
1. Den Stoßdämpfer unter keinen
Umständen öffnen oder mani-
pulieren.
2. Den Stoßdämpfer und Gaszy-
linder von Hitze und offenen
Flammen fern halten Der Stoß-
dämpfer kann aufgrund eines
Stickstoff-Druckanstiegs und/
oder einer Beschädigung des
Schlauchs explodieren.
3. Darauf achten, dass der Aus-
gleichsbehälter nicht beschä-
digt wird. Ein beschädigter
Ausgleichsbehälter beein-
trächtigt die Funktion des
Federbeins.
4. Darauf achten, dass die Gleit-
fläche des Dämpferrohrs nicht
verkratzt wird, um Ölaustritt zu
vermeiden.
5. Der Verschluss an der Unter-
seite des Ausgleichsbehälter
darf unter keinen Umständen
abgenommen werden. Dies ist
außerordentlich gefährlich.
6. Den Stoßdämpfer sachgerecht
(den Hersteller-Anweisungen
entsprechend) entsorgen.
HINWEISE ZUR ENTSORGUNG
(NUR YAMAHA-HÄNDLER)
Vor der Entsorgung muss das Stick-
stoffgas durch das Ventil
1 entfernt
werden. Unbedingt eine Schutzbrille
tragen, um Augenverletzungen durch
ausströmendes Gas oder umherflie-
gende Metallspäne zu vermeiden.
WARNUNG
Die Entsorgung des Stoßdämpfers
sollte am besten dem Yamaha-
Händler überlassen werden. REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Cet amortisseur est équipé d’un réser-
voir indépendant contenant de l’azote
sous haute pression. Afin d’éviter tout
danger d’explosion, lire attentivement
les informations ci-dessous avant de
manipuler l’amortisseur arrière.
Le fabricant décline toute responsabi-
lité pour les dommages matériels ou
corporels résultant d’une mauvaise
manipulation.
1. Ne jamais essayer de démonter le
cylindre ou le réservoir.
2. Ne jamais jeter un amortisseur
usagé au feu ou l’exposer à une
chaleur intense. L’amortisseur ris-
que d’exploser en raison de la dila-
tation de l’azote et/ou de
l’endommagement de la durit.
3. Veiller à n’endommager aucune
partie du réservoir de gaz. Un
réservoir endommagé affectera la
capacité d’amortissement ou
entraînera un mauvais fonctionne-
ment.
4. Veiller à ne pas rayer la surface de
contact de la tige de piston avec le
cylindre afin d’éviter tout risque
de fuite d’huile.
5. Ne jamais essayer d’enlever le
bouchon du fond du réservoir
d’azote. Il est très dangereux
d’enlever ce bouchon.
6. Pour la mise au rebut de l’amortis-
seur, suivre les instructions spécifi-
ques.
REMARQUES CONCERNANT LA
MISE AU REBUT (CONCESSION-
NAIRES YAMAHA UNIQUEMENT)
Avant de mettre l’amortisseur au rebut,
ne pas oublier d’évacuer l’azote par la
soupape 1. Mettre des lunettes pour se
protéger du gaz et/ou des particules de
métal susceptibles de s’échapper.
AVERTISSEMENT
Confier la mise au rebut d’un amortis-
seur endommagé ou usé à un conces-
sionnaire Yamaha.NOTA RELATIVA A LA
MANIPULACIÓN
ADVERTENCIA
Este amortiguador está provisto de un
depósito aparte que se llena de nitró-
geno a alta presión. Para prevenir el
peligro de explosión, lea atentamente
la información siguiente antes de
manipular el amortiguador.
El fabricante no se hace responsable
de los daños materiales o personales
que se puedan producir a causa de
una manipulación inadecuada.
1. No intente nunca desarmar el
cilindro o el depósito.
2. No lance el amortiguador a una
llama u otras fuentes de calor. El
amortiguador puede explotar
como consecuencia de la expansión
del nitrógeno o la rotura del tubo.
3. Evite dañar parte alguna del depó-
sito de gas. Si el depósito de gas
está dañado las prestaciones del
amortiguador disminuirán o este
funcionará de forma incorrecta.
4. Evite rayar la superficie de con-
tacto del émbolo del pistón con el
cilindro; podría perder aceite.
5. No intente nunca extraer el tapón
de la parte inferior del depósito de
nitrógeno. Es muy peligroso quitar
el tapón.
6. Para desechar el amortiguador
siga las instrucciones de elimina-
ción de desechos.
NOTAS RELATIVAS A LA ELIMI-
NACIÓN DE DESECHOS (SOLO
CONCESIONARIOS YAMAHA)
Antes de desechar el amortiguador
extraiga el nitrógeno por la válvula 1.
Protéjase los ojos del gas y de las partí-
culas de metal.
ADVERTENCIA
Para desechar un amortiguador ave-
riado o desgastado, lleve la unidad a
su concesionario Yamaha.
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO

5 - 66
CHAS
ZUSAMMENBAU UND MONTAGE
Lager
1. Montieren:
Oberes Lager
1
HINWEIS:
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken, bis die
Sicherungsring-Nut sichtbar ist.
ACHTUNG:
Kein Fett auf den Außenlaufring
des Lagers auftragen, da dies den
Verschleiß des eingepressten
Dämpferteils verursacht.
2. Montieren:
Sicherungsring (oberes Lager)
1
HINWEIS:
Nach dem Einbau des Sicherungs-
rings das Lager zurückdrücken, bis
es den Sicherungsring berührt.
New
3. Montieren:
Unteres Lager
1
HINWEIS:
Zum Einbau des Lagers auf der Seite
mit der Herstellerbeschriftung oder
Teilenummer drücken.
Lager-Einbautiefe a:
4 mm (0,16 in)
Feder (Federbein)
1. Montieren:
Feder
1
Federführung (oben)
2
Federführung (unten)
3 ASSEMBLAGE ET MONTAGE
Roulement
1. Monter:
Roulement supérieur 1
N.B.:
Monter le roulement parallèlement
jusqu’à ce que la cannelure de la bague
d’arrêt apparaisse lorsque l’on appuie sur
sa cage externe.
ATTENTION:
Ne pas appliquer de graisse sur la cage
externe du roulement car cela provo-
querait l’usure de la surface de
l’amortisseur arrière sur laquelle le
roulement s’appuie.
2. Monter:
Bague d’arrêt (roulement supé-
rieur) 1
N.B.:
Après avoir installé la bague d’arrêt,
repousser le roulement jusqu’à ce qu’il
touche la bague d’arrêt.
New
3. Monter:
Roulement inférieur 1
N.B.:
Monter le roulement en pressant sur le
côté où sont imprimés la marque ou le
numéro du fabricant.
Profondeur d’installation
du roulement a:
4 mm (0,16 in)
Ressort (amortisseur arrière)
1. Monter:
Ressort 1
Guide de ressort (supérieur) 2
Guide de ressort (inférieur) 3 MONTAJE E INSTALACIÓN
Cojinete
1. Instalar:
Cojinete superior 1
NOTA:
Instale el cojinete paralelo hasta que apa-
rezca la ranura del anillo de tope presio-
nando la guía exterior.
ATENCION:
No aplique grasa a la guía exterior del
cojinete, ya que desgastará la superfi-
cie del amortiguador trasero sobre la
que se ajusta a presión el cojinete.
2. Instalar:
Aro de tope (cojinete superior)
1
NOTA:
Después de instalar el anillo de tope,
empuje hacia atrás el cojinete hasta que
toque el anillo.
New
3. Instalar:
Cojinete inferior 1
NOTA:
Monte el cojinete presionando sobre el
lado que lleva las marcas o números del
fabricante.
Profundidad montada del
cojinete a:
4 mm (0,16 in)
Muelle (amortiguador trasero)
1. Instalar:
Muelle 1
Guía de muelle (superior) 2
Guía de muelle (inferior) 3
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO

–+ELEC
6 - 2
MAP-CONTROLLED CDI UNIT
MAP-CONTROLLED CDI UNIT
A map-controlled, CDI ignition system is used in the WR450F.
The microcomputer in the CDI unit detects the engine speed and throttle position, thus determining
the optimum ignition timing through the entire operating range. In this way, quick throttle response
can be achieved according to various riding conditions.
Throttle position sensorCDI unitIgnition coil
Pickup coilAC magneto rotor

Function of Component
Component Function
TPS
(throttle position sensor)Detects throttle valve opening and inputs it into the computer in the
CDI unit as a throttle opening signal.
Pickup coil Detects signal rotor revolutions and inputs them into the computer in
the CDI unit as engine revolution signals.
CDI unit The signals of the TPS and pickup coil sensor are analyzed by the
computer in the CDI unit, which then adjusts ignition timing for the
operation requirements.

Principal of 3-Dimensional Control
Conventionally, ignition timing was controlled only
by engine revolutions (2-dimensional control).
However, ignition timing needs advancement also
by engine load. Thus, accurate ignition timing can
be determined by adding throttle opening to deter-
mine ignition timing (3-dimensional control).
3-D Image Map of Ignition Timing
(different from actual characteristics)
Ignition timing
Th
rot
t
le
o
peni
ngRev
o
lut
io
ns

–+ELEC
SISTEMA DE ENCENDIDO
PROCEDIMIENTO DE REVISIÓN
Utilice el procedimiento siguiente para verificar la posibilidad de que se esté produciendo un fallo del motor
atribuible a un fallo del sistema de encendido, así como para comprobar la bujía.
*1 marcado: Consulte el apartado “COMPROBACIÓN DE LOS FUSIBLES” del CAPÍTULO 3.
*2 marcado: Consulte el apartado “COMPROBACIÓN Y CARGA DE LA BATERÍA” del CAPÍTULO 3.
*3 marcado: Solo cuando se utiliza el comprobador de encendido.
NOTA:
Desmonte las piezas siguientes antes de proceder a la revisión.
1) Sillín
2) Depósito de combustible
Utilice las herramientas especiales siguientes en esta revisión.
Comprobador de bujías dinámico:
YM-34487
Comprobador de encendido:
90890-06754Comprobador de bolsillo:
YU-3112-C/90890-03112
*1 Comprobar fusible.Cambiar el fusible y com-
probar el mazo de cables.
*2 Comprobar batería Recargar o cambiar.
Comprobar bujía*3 Limpiar o cambiar la
bujía.
Comprobar las conexiones de
todo el sistema de encendido.
(acopladores, cables y bobina
de encendido)Reparar o cambiar.
Comprobar el botón “ENGINE
STOP”.Cambiar.
Comprobar el interruptor prin-
cipal.Cambiar.
Comprobar la bobina de
encendido.Bobina primaria Cambiar.
Bobina secundariaCambiar.
Comprobar la magneto CA. Bobina captadora Cambiar.
Comprobar el interruptor de
luz de punto muerto.Reparar o cambiar.
Cambiar la unidad CDI.
Correcto
Correcto
No hay chispa
Correcto
Correcto
Correcto
Correcto
Correcto
Correcto
Chispa Incorrecto
Incorrecto
Incorrecto
Incorrecto
Incorrecto Incorrecto
Incorrecto
Incorrecto
Incorrecto
SISTEMA DE ENCENDIDO
6 - 3

–+ELEC

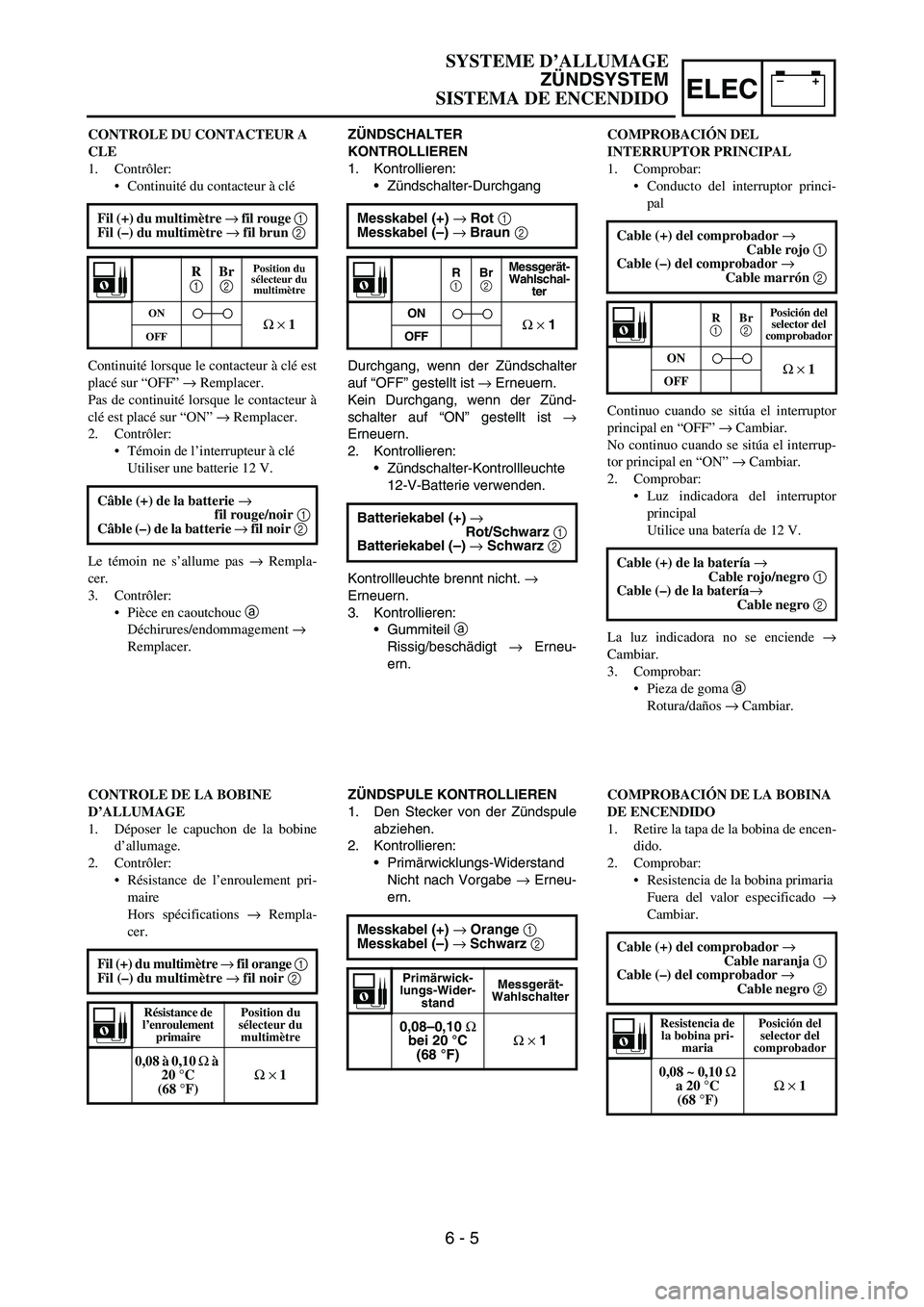

ZÜNDSCHALTER
KONTROLLIEREN
1. Kontrollieren:
Zündschalter-Durchgang
Durchgang, wenn der Zündschalter
auf “OFF” gestellt ist → Erneuern.
Kein Durchgang, wenn der Zünd-
schalter auf “ON” gestellt ist →
Erneuern.
2. Kontrollieren:
Zündschalter-Kontrollleuchte
12-V-Batterie verwenden.
Kontrollleuchte brennt nicht. →
Erneuern.
3. Kontrollieren:
Gummiteil a
Rissig/beschädigt → Erneu-
ern. Messkabel (+) → Rot 1
Messkabel (–) → Braun 2
R
1 Br
2 Messgerät-
Wahlschal-
ter
ON
Ω × 1OFF
Batteriekabel (+) →
Rot/Schwarz 1
Batteriekabel (–) → Schwarz 2
ZÜNDSPULE KONTROLLIEREN
1. Den Stecker von der Zündspule
abziehen.
2. Kontrollieren:
Primärwicklungs-Widerstand
Nicht nach Vorgabe → Erneu-
ern.
Messkabel (+) → Orange 1
Messkabel (–) → Schwarz 2
Primärwick-
lungs-Wider-
standMessgerät-
Wahlschalter
0,08–0,10 Ω
bei 20 °C
(68 °F)Ω × 1
CONTROLE DU CONTACTEUR A
CLE
1. Contrôler:
Continuité du contacteur à clé
Continuité lorsque le contacteur à clé est
placé sur “OFF” → Remplacer.
Pas de continuité lorsque le contacteur à
clé est placé sur “ON” → Remplacer.
2. Contrôler:
Témoin de l’interrupteur à clé
Utiliser une batterie 12 V.
Le témoin ne s’allume pas → Rempla-
cer.
3. Contrôler:
Pièce en caoutchouc a
Déchirures/endommagement →
Remplacer. Fil (+) du multimètre → fil rouge 1
Fil (–) du multimètre → fil brun 2
R
1 Br
2 Position du
sélecteur du
multimètre
ON
Ω × 1OFF
Câble (+) de la batterie →
fil rouge/noir 1
Câble (–) de la batterie → fil noir 2
CONTROLE DE LA BOBINE
D’ALLUMAGE
1. Déposer le capuchon de la bobine
d’allumage.
2. Contrôler:
Résistance de l’enroulement pri-
maire
Hors spécifications → Rempla-
cer.
Fil (+) du multimètre → fil orange 1
Fil (–) du multimètre → fil noir 2
Résistance de
l’enroulement
primairePosition du
sélecteur du
multimètre
0,08 à 0,10 Ω à
20 °C
(68 °F)Ω × 1
COMPROBACIÓN DEL
INTERRUPTOR PRINCIPAL
1. Comprobar:
Conducto del interruptor princi-
pal
Continuo cuando se sitúa el interruptor
principal en “OFF” → Cambiar.
No continuo cuando se sitúa el interrup-
tor principal en “ON” → Cambiar.
2. Comprobar:
Luz indicadora del interruptor
principal
Utilice una batería de 12 V.
La luz indicadora no se enciende →
Cambiar.
3. Comprobar:
Pieza de goma a
Rotura/daños → Cambiar. Cable (+) del comprobador →
Cable rojo 1
Cable (–) del comprobador →
Cable marrón 2
R
1 Br
2 Posición del
selector del
comprobador
ONΩ × 1OFF
Cable (+) de la batería →
Cable rojo/negro 1
Cable (–) de la batería→
Cable negro 2
COMPROBACIÓN DE LA BOBINA
DE ENCENDIDO
1. Retire la tapa de la bobina de encen-
dido.
2. Comprobar:
Resistencia de la bobina primaria
Fuera del valor especificado →
Cambiar.
Cable (+) del comprobador →
Cable naranja 1
Cable (–) del comprobador →
Cable negro 2
Resistencia de
la bobina pri-
mariaPosición del
selector del
comprobador
0,08 ~ 0,10 Ω
a 20 °C
(68 °F)Ω × 1
SYSTEME D’ALLUMAGE
ZÜNDSYSTEM
SISTEMA DE ENCENDIDO
6 - 5

–+ELEC
3. Kontrollieren:
Sekundärwicklungs-Widerstand
Nicht nach Vorgabe → Erneu-
ern.
4. Kontrollieren:
versiegelten Teil a der Zünd-
spule
Zündkerzen-Kontaktstift b
Gewindeteil c der Zündkerze
Verschlissen → Erneuern.
LICHTMASCHINE KONTROLLIEREN
1. Kontrollieren:
Impulsgeber-Widerstand
Nicht nach Vorgabe → Erneu-
ern. Messkabel (+) → Orange 1
Messkabel (–) →
Zündkerzen-Kontakt 2
Sekundär-
wicklungs-
WiderstandMessgerät-
Wahlschalter
4,6–6,8 kΩ
bei 20 °C
(68 °F)kΩ × 1
Messkabel (+) → Rot 1
Messkabel (–) → Weiß 2
Impulsgeber-
WiderstandMessgerät-
Wahlschalter
248–372 Ω
bei 20 °C
(68 °F)Ω × 100
LEERLAUFSCHALTER
KONTROLLIEREN
1. Kontrollieren:
Leerlaufschalter-Durchgang
Kein Durchgang im Leerlauf →
Erneuern.
Durchgang bei eingelegtem Gang →
Erneuern.
ZÜNDBOX KONTROLLIEREN
Sämtliche elektrischen Bauteile kon-
trollieren. Falls in Ordnung, Zündbox
erneuern. Elektrische Bauteile erneut
kontrollieren.Messkabel (+) → Himmelblau 1
Messkabel (–) → Masse 2
Sb
1 Masse 2
Messge-
rät-Wahl-
schalter
LEER-
LAUF
Ω × 1GANG
EINGE-
LEGT
3. Contrôler:
Résistance de l’enroulement
secondaire
Hors spécifications → Remplacer.
4. Contrôler:
Partie scellée de la bobine d’allu-
mage a
Broche de la borne de bougie b
Partie filetée de la bougie c
Usure → Remplacer.
CONTROLE DE L’ALTERNATEUR
AVEC ROTOR A AIMENTATION
PERMANENTE
1. Contrôler:
Résistance de la bobine d’excita-
tion
Hors spécifications → Remplacer. Fil (+) du multimètre → fil orange 1
Fil (–) du multimètre →
borne de bougie 2
Résistance de
l’enroulement
secondairePosition du
sélecteur du
multimètre
4,6 à 6,8 kΩ à
20 °C
(68 °F)kΩ × 1
Fil (+) du multimètre → fil rouge 1
Fil (–) du multimètre → fil blanc 2
Résistance de la
bobine d’excita-
tionPosition du
sélecteur du
multimètre
248 à 372 Ω à
20 °C (68 °F)Ω × 100
CONTROLE DU CONTACTEUR DE
POINT MORT
1. Contrôler:
Continuité du contacteur de point
mort
Pas de continuité au point mort → Rem-
placer.
Continuité en vitesse → Remplacer.
CONTROLE DU BOITIER CDI
Vérifier tous les composants électriques.
Si aucun défaut n’est trouvé, remplacer
le boîtier CDI, puis vérifier à nouveau
les composants électriques. Fil (+) du multimètre →
fil bleu ciel 1
Fil (–) du multimètre → terre 2
Sb
1 Terre
2 Position du
sélecteur du
multimètre
POINT
MORT
Ω × 1EN
VITESSE
3. Comprobar:
Resistencia de la bobina secundaria
Fuera del valor especificado →
Cambiar.
4. Comprobar:
Parte sellada da la bobina de
encendido a
Clavija del terminal de la bujía b
Parte roscada de la bujía c
Desgaste → Cambiar.
COMPROBACIÓN DE LA
MAGNETO CA
1. Comprobar:
Resistencia de la bobina captadora
Fuera del valor especificado →
Cambiar.
COMPROBACIÓN DEL INTERRUP-
TOR DE LUZ DE PUNTO MUERTO
1. Comprobar:
Conducto del interruptor de luz
de punto muerto
No hay continuidad en punto muerto →
Cambiar.
Hay continuidad con marcha puesta →
Cambiar.
COMPROBACIÓN DE LA UNIDAD
CDI
Compruebe todos los componentes eléctri-
cos. Si no encuentra ningún fallo, cambie
la unidad CDI. A continuación compruebe
de nuevo los componentes eléctricos. Cable (+) del comprobador →
Cable naranja 1
Cable (–) del comprobador →
Terminal de la bujía 2
Resistencia de
la bobina
secundariaPosición del
selector del
comprobador
4,6 ~ 6,8 kΩ
a 20 °C
(68 °F)kΩ × 1
Cable (+) del comprobador →
Cable rojo 1
Cable (–) del comprobador →
Cable blanco 2
Resistencia de
la bobina cap-
tadoraPosición del
selector del
comprobador
248 ~ 372 Ω a
20 °C
(68 °F)Ω × 100
Cable (+) del comprobador →
Cable azul celeste 1
Cable (–) del comprobador →
Masa 2
Sb
1 Masa 2
Posición del
selector del
comprobador
PUNTO
MUERTO
Ω × 1MARCHA
PUESTA
SYSTEME D’ALLUMAGE
ZÜNDSYSTEM
SISTEMA DE ENCENDIDO
6 - 6

–+ELEC
PROCEDIMIENTO DE REVISIÓN
Si el motor de arranque no funciona utilice el procedimiento de comprobación siguiente.
*1 marcado: Consulte el apartado “COMPROBACIÓN DE LOS FUSIBLES” del CAPÍTULO 3.
*2 marcado: Consulte el apartado “COMPROBACIÓN Y CARGA DE LA BATERÍA” del CAPÍTULO 3.
*3 marcado: Consulte el apartado “COMPROBACIÓN DEL INTERRUPTOR PRINCIPAL”.
*4 marcado: Consulte el apartado “COMPROBACIÓN DEL INTERRUPTOR DE LUZ DE PUNTO MUERTO”.
NOTA:
Desmontar las piezas siguientes antes de proceder
a la revisión.
1) Sillín
2) Guardabarros trasero
Utilice una batería de 12 V en esta comprobación.
Utilice las herramientas especiales siguientes en
esta revisión.
*1 Comprobar fusible.Cambiar el fusible y com-
probar el mazo de cables.
*2 Comprobar batería. Recargar o cambiar.
Comprobar las conexiones de
todos los acopladores y cables.Reparar o cambiar.
*3 Comprobar el interruptor
principal.Cambiar.
Comprobar el funcionamiento
del motor de arranque.Reparar o cambiar.
Comprobar el relé de corte del
circuito de arranque averiado.Cambiar.
Comprobar el relé de arranque. Cambiar.
*4 Comprobar el interruptor de
luz de punto muerto.Cambiar.
Comprobar el interruptor del
embrague.Cambiar.
Comprobar el diodo. Cambiar.
Comprobar el interruptor de
arranque.Cambiar.
Correcto
Correcto
Correcto
Correcto
Correcto
Correcto
Correcto
Correcto
Correcto
Correcto
Incorrecto
Incorrecto Incorrecto
Incorrecto
Incorrecto Incorrecto
Incorrecto
IncorrectoIncorrecto
Incorrecto
Incorrecto
Comprobador de bolsillo:
YU-3112-C/90890-03112
SISTEMA DE ARRANQUE ELÉCTRICO
6 - 8

–+ELEC
KONTROLLE UND
INSTANDSETZUNG
1. Kontrollieren:
Kollektor
Schmutzig → Mit Schleifpapier
(Körnung 600) reinigen.
2. Messen:
Kollektor-Durchmesser a
Nicht nach Vorgabe → Starter-
motor erneuern.
3. Messen:
Unterschneidung der Kollekto-
risolierung a
Nicht nach Vorgabe → Kollek-
torisolierung mit einem
zurechtgeschliffenen Säge-
blatt aufsägen.
HINWEIS:
Eine vorschriftsmäßige Unterschnei-
dung der Kollektorisolierung ist Vor-
aussetzung für die einwandfreie
Funktion des Kollektors.
Min. Kollektor-Durch-
messer:
16,6 mm (0,65 in)
Unterschneidung der
Kollektorisolierung:
1,5 mm (0,06 in)
4. Messen:
Kollektor-Ankerwicklungs- und
-Isolierungs-Widerstände
Nicht nach Vorgabe → Starter-
motor erneuern.
Die Kollektor-Widerstände mit
dem Taschen-Multimeter mes-
sen.
Taschen-Multimeter:
YU-03112-C/
90890-03112
Anker:
Ankerwicklungswiders
tand 1:
0,0117–0,0143 Ω bei
20 °C (68 °F)
Isolierungswiderstand
2:
Min. 1 MΩ bei 20 °C
(68 °F)
Entspricht einer der Wider-
stände nicht der Vorgabe, den
Startermotor erneuern.
CONTROLE ET REPARATION
1. Contrôler:
Collecteur
Saleté → Nettoyer à l’aide de
papier émeri de grain n° 600.
2. Mesurer:
Diamètre du collecteur a
Hors spécifications → Remplacer
le démarreur.
3. Mesurer:
Profondeur du mica a
Hors spécifications → Gratter le
mica pour obtenir la profondeur
requise (limer un morceau de
lame de scie à métaux et l’intro-
duire entre les lames du collec-
teur).
N.B.:
Le mica du collecteur doit être évidé
pour assurer un fonctionnement correct
du collecteur.
Diamètre min. du collec-
teur:
16,6 mm (0,65 in)
Profondeur du mica:
1,5 mm (0,06 in)
4. Mesurer:
Résistances de l’ensemble
d’induit (collecteur et isolation)
Hors spécifications → Remplacer
le démarreur.
Mesurer les résistances de l’ensem-
ble d’induit à l’aide du multimètre.
Multimètre:
YU-03112-C/
90890-03112
Ensemble d’induit:
Résistance du collecteur
1:
0,0117 ~ 0,0143 Ω à
20 °C (68 °F)
Résistance de l’isolation
2:
Supérieure à 1 MΩ à
20 °C (68 °F)
Si l’une quelconque des résistances
est hors spécification, remplacer le
démarreur.
REVISIÓN Y REPARACIÓN
1. Comprobar:
Colector
Suciedad → Limpiar con papel de
lija del número 600.
2. Medir:
Diámetro del colector a
Fuera del valor especificado →
Cambiar el motor de arranque.
3. Medir:
Rebaje de mica a
Fuera del valor especificado →
Rasque la mica hasta la medida
correcta con una hoja de sierra
para metales rectificada a la
medida del colector.
NOTA:
La mica del colector debe estar rebajada
para que éste funcione correctamente.
Diámetro mínimo del colec-
tor:
16,6 mm (0,65 in)
Rebaje de mica:
1,5 mm (0,06 in)
4. Medir:
Resistencias del conjunto del
inducido (colector y aislamiento)
Fuera del valor especificado →
Cambiar el motor de arranque.
Mida las resistencias del conjunto
del inducido con el comprobador
de bolsillo.
Comprobador de bolsillo:
YU-03112-C/
90890-03112
Conjunto del inducido:
Resistencia del colector
1:
0,0117 ~ 0,0143 Ω a
20 °C (68 °F)
Resistencia del aisla-
miento 2:
Más de 1 MΩ a
20 °C (68 °F)
Si cualquiera de las resistencias se
encuentra fuera del valor especifi-
cado, cambie el motor de arranque.
DEMARRAGE ELECTRIQUE
E-STARTER
SISTEMA DE ARRANQUE ELÉCTRICO
6 - 14
