2006 YAMAHA WR 450F ESP

5 - 25
CHAS
2. Entlüften:
Bremshydraulik
Siehe unter “HYDRAULISCHE
BREMSANLAGE ENTLÜF-
TEN” in KAPITEL 3.
3. Kontrollieren:
Bremsflüssigkeitsstand
Niedrig
→ Korrigieren.
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN” in KAPITEL 3.
4. Montieren:
[Vorn]
Schwimmer
Membran
Bremsflüssigkeitsbehälter-
Deckel
1
Schraube (Bremsflüssigkeits-
behälter-Deckel)
2
[Hinten]
Membran
Bremsflüssigkeitsbehälter-
Deckel
1
Schraube (Bremsflüssigkeits-
behälter-Deckel)
2
ACHTUNG:
Nach der Montage bei betätigtem
Bremshebel kontrollieren, ob
keine Flüssigkeit an der Verbin-
dung zwischen Hohlschraube und
Hauptbremszylinder bzw. Brems-
sattel austritt.
ÈVorn
ÉHinten
5. Montieren: (nur Hinterrad-
bremse)
Protektor
1
Protektor-Schraube
2
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
2. Purger l’air:
Circuit de freinage
Se reporter à la section “PURGE
D’AIR DU CIRCUIT DE FREI-
NAGE” au CHAPITRE 3.
3. Contrôler:
Niveau du liquide de frein
Niveau du liquide bas → Remet-
tre à niveau.
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE FREIN” au CHA-
PITRE 3.
4. Monter:
[Avant]
Flotteur du réservoir
Diaphragme
Couvercle du maître-cylindre 1
Vis (couvercle du maître-cylin-
dre) 2
[Arrière]
Diaphragme
Couvercle du maître-cylindre 1
Boulon (couvercle du maître-
cylindre) 2
ATTENTION:
Après le montage, rechercher en
actionnant le levier ou la pédale de
frein les fuites éventuelles de liquide
de frein au niveau des boulons de rac-
cord sur le maître-cylindre et l’étrier.
È
Avant
É
Arrière
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
5. Monter: (frein arrière seulement)
Protection 1
Boulon (protection) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
2. Purga de aire:
Sistema de frenos
Consulte el apartado “PURGA
DE AIRE DEL SISTEMA DE
FRENOS” del CAPÍTULO 3.
3. Comprobar:
Nivel de líquido de frenos
Nivel inferior → Llenar.
Consulte el apartado “COMPRO-
BACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS” del
CAPÍTULO 3.
4. Instalar:
[Delantero]
Flotador del depósito
Diafragma
Tapa de la bomba de freno 1
Tornillo (tapa de la bomba de
freno) 2
[Trasero]
Diafragma
Tapa de la bomba de freno 1
Tornillo (tapa de la bomba de
freno) 2
ATENCION:
Después de instalarlo, mientras
aprieta la maneta de freno o pisa el
pedal, compruebe si hay fuga de
líquido de frenos por el punto donde
los pernos de unión están montados
respectivamente en la bomba de freno
y en la pinza.
È
Delantero
É
Trasero
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
5. Instalar: (sólo el freno trasero)
Protector 1
Tornillo (protector) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSEN
FRENO DELANTERO Y FRENO TRASERO

5 - 27
CHAS

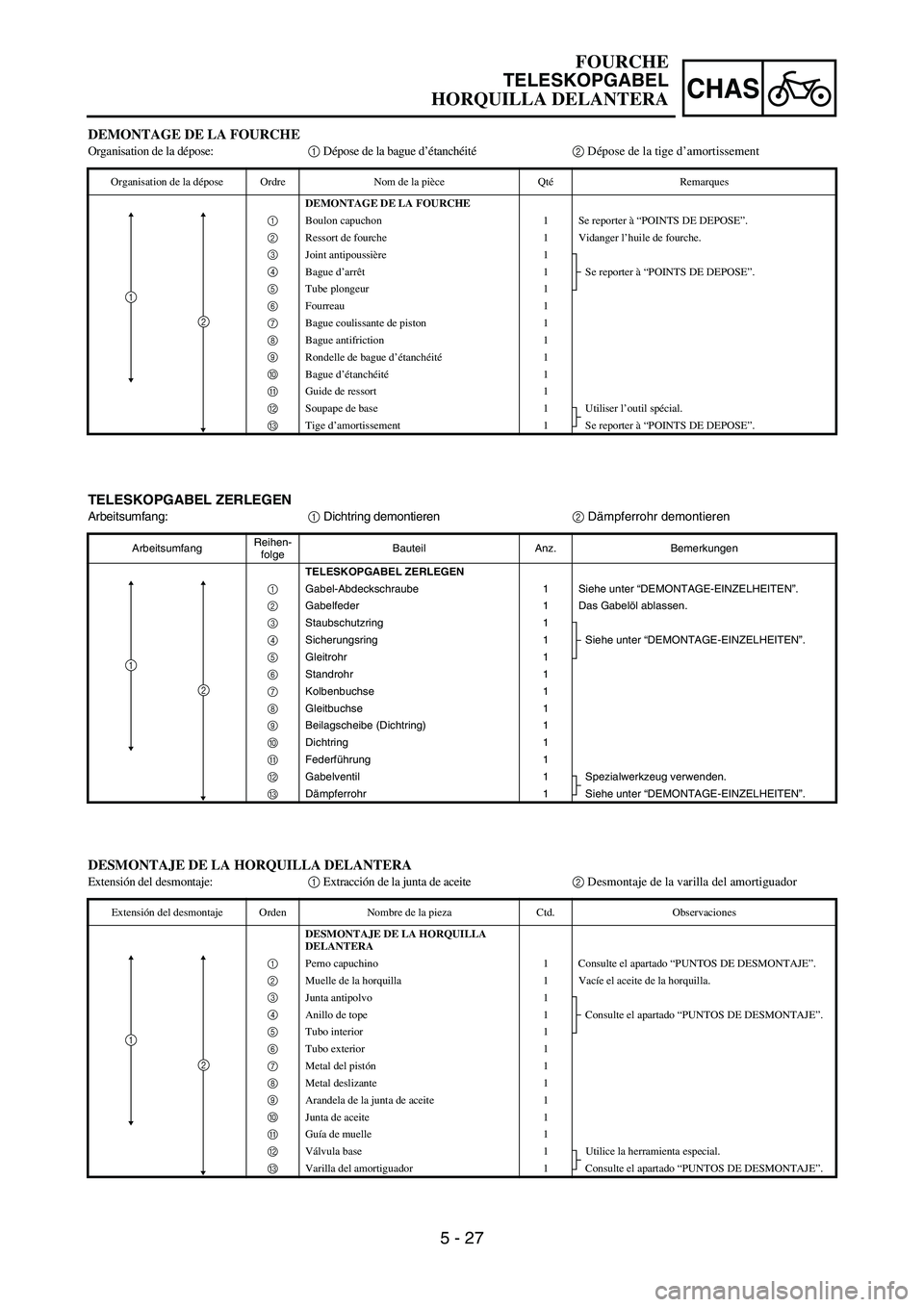

TELESKOPGABEL ZERLEGEN
Arbeitsumfang:
1 Dichtring demontieren
2 Dämpferrohr demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
TELESKOPGABEL ZERLEGEN
1
Gabel-Abdeckschraube 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
2
Gabelfeder 1 Das Gabelöl ablassen.
3
Staubschutzring 1
Siehe unter “DEMONTAGE-EINZELHEITEN”. 4
Sicherungsring 1
5
Gleitrohr 1
6
Standrohr 1
7
Kolbenbuchse 1
8
Gleitbuchse 1
9
Beilagscheibe (Dichtring) 1
0
Dichtring 1
A
Federführung 1
B
Gabelventil 1 Spezialwerkzeug verwenden.
C
Dämpferrohr 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
1
2
DEMONTAGE DE LA FOURCHE
Organisation de la dépose:1 Dépose de la bague d’étanchéité2 Dépose de la tige d’amortissement
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEMONTAGE DE LA FOURCHE
1
Boulon capuchon 1 Se reporter à “POINTS DE DEPOSE”.
2
Ressort de fourche 1 Vidanger l’huile de fourche.
3
Joint antipoussière 1
Se reporter à “POINTS DE DEPOSE”. 4
Bague d’arrêt1
5
Tube plongeur 1
6
Fourreau 1
7
Bague coulissante de piston 1
8
Bague antifriction 1
9
Rondelle de bague d’étanchéité1
0
Bague d’étanchéité1
A
Guide de ressort 1
B
Soupape de base 1 Utiliser l’outil spécial.
C
Tige d’amortissement 1 Se reporter à “POINTS DE DEPOSE”.
1
2
DESMONTAJE DE LA HORQUILLA DELANTERA
Extensión del desmontaje:1 Extracción de la junta de aceite2 Desmontaje de la varilla del amortiguador
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE LA HORQUILLA
DELANTERA
1
Perno capuchino 1 Consulte el apartado “PUNTOS DE DESMONTAJE”.
2
Muelle de la horquilla 1 Vacíe el aceite de la horquilla.
3
Junta antipolvo 1
Consulte el apartado “PUNTOS DE DESMONTAJE”. 4
Anillo de tope 1
5
Tubo interior 1
6
Tubo exterior 1
7
Metal del pistón1
8
Metal deslizante 1
9
Arandela de la junta de aceite 1
0
Junta de aceite 1
A
Guía de muelle 1
B
Válvula base 1 Utilice la herramienta especial.
C
Varilla del amortiguador 1 Consulte el apartado “PUNTOS DE DESMONTAJE”.
1
2
FOURCHE
TELESKOPGABEL
HORQUILLA DELANTERA

5 - 30
CHAS
Gabelventil
1. Kontrollieren:
Ventil
1
Verschlissen/beschädigt
→
Erneuern.
O-Ring
2
Beschädigt
→ Erneuern.
Gabelfeder
1. Messen:
Länge
a der ungespannten
Gabelfeder
Nicht nach Vorgabe
→ Erneu-
ern.
Länge der ungespann-
ten Gabelfeder:
Standard Grenzwert
460 mm (18,1 in) 455 mm (17,9 in)
Gleitrohr
1. Kontrollieren:
Gleitrohr-Oberfläche
a
Riefig
→ Instand setzen, ggf.
erneuern.
Schleifpapier der Körnung
1.000 verwenden.
Dämpferrohrbuchse beschä-
digt
→ Erneuern.
Gleitrohr-Verbiegung
Nicht nach Vorgabe
→ Erneu-
ern.
Eine Messuhr
1 verwenden.
HINWEIS:
Der von der Messuhr angezeigte
Wert ist zu halbieren, um den Wert
der Verbiegung zu erhalten.
WARNUNG
Ein verzogenes Gleitrohr darf
unter keinen Umständen gerichtet
werden, weil dadurch seine Stabi-
lität verloren geht.
Standrohr
1. Kontrollieren:
Standrohr
1
Riefig/verschlissen/beschä-
digt
→ Erneuern.
Max. Gleitrohr-Verbie-
gung:
0,2 mm (0,008 in)
Soupape de base
1. Contrôler:
Soupape complète 1
Usure/endommagement → Rem-
placer.
Joint torique 2
Endommagement → Remplacer.
Ressort de fourche
1. Mesurer:
Longueur libre de ressort de four-
che a
Hors spécifications → Remplacer.
Longueur libre de ressort
de fourche:
Standard Limite
460 mm (18,1 in) 455 mm (17,9 in)
Tube plongeur
1. Contrôler:
Surface du tube plongeur a
Marques de rayures → Réparer
ou remplacer.
Utiliser du papier de verre
humide n° 1.000.
Bague de butée en compression
endommagée → Remplacer.
Déformations du tube plongeur
Hors spécifications → Rempla-
cer.
Utiliser le comparateur à cadran
1.
N.B.:
La valeur de flexion est égale à la moitié
de la valeur affichée sur le comparateur à
cadran.
AVERTISSEMENT
Ne pas tenter de redresser un tube
plongeur tordu, car cela pourrait
l’affaiblir dangereusement.
Fourreau
1. Contrôler:
Fourreau 1
Rayures/usure/endommagement
→ Remplacer.
Limite de déformation du
tube plongeur:
0,2 mm (0,008 in)
Válvula base
1. Comprobar:
Conjunto de la válvula 1
Desgaste/daños → Cambiar.
Junta tórica 2
Dañada → Cambiar.
Muelle de la horquilla
1. Medir:
Longitud libre del muelle de la
horquilla a
Fuera del valor especificado →
Cambiar.
Longitud libre del muelle
de la horquilla:
Estándar Límite
460 mm (18,1 in) 455 mm (17,9 in)
Tubo interior
1. Comprobar:
Superficie interna del tubo a
Rayaduras → Reparar o cambiar.
Utilice papel de lija húmedo del
nº 1.000.
Obturador de aceite dañado →
Cambiar.
Dobladura del tubo interior
Fuera del valor especificado →
Cambiar.
Utilice la galga de cuadrante 1.
NOTA:
El valor de flexión se muestra en una
mitad de la lectura de la galga de cua-
drante.
ADVERTENCIA
No intente enderezar el tubo interior
si está doblado, ya que el tubo se
puede debilitar peligrosamente.
Tubo exterior
1. Comprobar:
Tubo exterior 1
Rayaduras/desgaste/daños →
Cambiar.
Límite de dobladura del
tubo interior:
0,2 mm (0,008 in)
FOURCHE
TELESKOPGABEL
HORQUILLA DELANTERA

5 - 34
CHAS
13. Kontrollieren:
Leichtgängigkeit des Gleit-
rohrs
Schwergängig/fest/stockend
→ Schritte 2–12 wiederholen.
14. Den Gabelholm ganz zusam-
mendrücken.
15. Einfüllen:
Gabelholm
(bis zum oberen Rand des
Standrohrs mit Öl
1 der emp-
fohlenen Sorte)
ACHTUNG:
Ausschließlich Öl der empfohle-
nen Sorte verwenden. Die Ver-
wendung anderer Ölsorten kann
die Funktion der Teleskopgabel
erheblich beeinträchtigen.
Unter keinen Umständen Fremd-
körper in das Gabelrohr eindrin-
gen lassen.
Empfohlene Ölsorte:
Gabelöl “S1”
16. Nach dem Befüllen des Gabel-
rohrs das Dämpferrohr
1 min-
destens 10 Mal langsam ein-
und austauchen, damit das
Gabelöl sich verteilt.
17. Einfüllen:
Gabelholm
(bis zum oberen Rand des
Standrohrs mit Öl der empfoh-
lenen Sorte)
18. Nach dem Befüllen des Gleit-
rohrs das Standrohr
1 mehrmals
langsam ca. 200 mm (7,9 in) ein-
und austauchen, damit das
Gabelöl sich verteilt.
HINWEIS:
Darauf achten, dass der vorgeschrie-
bene Abstand nicht überschritten
wird. Eine Bewegung von über
200 mm (7,9 in) verursacht Eindrin-
gen von Luft. In diesem Fall müssen
die Schritte 15–18 wiederholt werden. 13. Contrôler:
Mouvement régulier du tube
plongeur
Raideur/coincement/rugosités →
Répéter les étapes 2 à 12.
14. Comprimer à fond la fourche.
15. Remplir:
Huile de fourche
Jusqu’au sommet du fourreau
avec l’huile de fourche recom-
mandée 1.
ATTENTION:
Toujours utiliser l’huile de fourche
recommandée. L’utilisation
d’autres huiles peut compromettre
le bon fonctionnement de la fourche.
Ne laisser en aucun cas pénétrer de
corps étrangers dans la fourche.
Huile recommandée:
Huile de fourche “S1”
16. Après le remplissage, effectuer plus
de 10 pompages lents de la tige
d’amortissement 1, vers le haut et
vers le bas, pour distribuer l’huile
de fourche.
17. Remplir:
Huile de fourche
Jusqu’au sommet du fourreau
avec l’huile de fourche recom-
mandée.
18. Après le remplissage, pomper lente-
ment le fourreau 1 de haut en bas
(course d’environ 200 mm ou 7,9 in)
pour assurer une nouvelle fois la
bonne répartition de l’huile de four-
che.
N.B.:
Veiller à ne pas dépasser la pleine
course. Une course de 200 mm (7,9 in)
ou plus fera entrer de l’air. Dans ce cas,
répéter les étapes 15 à 18.13. Comprobar:
Suavidad de movimiento del tubo
interior
Apretado/atascado/puntos duros
→ Repita los pasos 2 a 12.
14. Comprima completamente la hor-
quilla delantera.
15. Llenar:
Aceite de la horquilla delantera
Hasta la superficie superior del
tubo exterior con aceite de hor-
quilla del tipo recomendado 1.
ATENCION:
Asegúrese de utilizar el aceite de
horquilla recomendado. El uso de
otros aceites puede tener un efecto
negativo excesivo sobre las presta-
ciones de la horquilla delantera.
No permita nunca que penetren
materiales extraños en la horquilla
delantera.
Aceite recomendado:
Aceite para suspensión
“S1”
16. Después de llenarla, bombee la vari-
lla del amortiguador 1 lentamente
arriba y abajo más de 10 veces para
que se distribuya el aceite.
17. Llenar:
Aceite de la horquilla delantera
Hasta la superficie superior del
tubo exterior con aceite de hor-
quilla del tipo recomendado una
vez más.
18. Después de llenar, bombee el tubo
exterior 1 lentamente arriba y abajo
(unos 200 mm (7,9 in) para que se
distribuya el aceite una vez más.
NOTA:
Tenga cuidado de no excederse en el
bombeo. Un movimiento de 200 mm
(7,9 in) o más provocará la entrada de
aire. En ese caso, repita los pasos 15 a
18.
FOURCHE
TELESKOPGABEL
HORQUILLA DELANTERA

5 - 35
CHAS
19. Vor dem Messen des Gabelöl-
standes 10 Minuten warten,
damit sich das Öl setzten und
alle Luftbläschen sich auflösen
können.
HINWEIS:
Falls das Standrohr nicht bis zum
Rand mit Gabelöl befüllt wird,
erreicht das Öl nicht alle Bauteile,
was zu einem falschen Ölstand-Mes-
sergebnis führt.
Das Standrohr muss bis zum Rand
mit Gabelöl befüllt und der Gabel-
holm entlüftet werden.
20. Messen:
Ölstand (links und rechts)
a
Nicht nach Vorgabe
→ Korri-
gieren.
* EUROPE
** AUS, NZ und ZA
HINWEIS:
Die Federführung
2 muss beim
Messen des Ölstands eingebaut
sein.
WARNUNG
Das Gabelöl muss sich stets zwi-
schen dem Minimal- und Maximal-
stand befinden und der Ölstand in
beiden Holmen identisch sein.
Eine ungleichmäßige Einstellung
beeinträchtigt das Fahrverhalten.
Standard-Ölstand:
130 mm (5,12 in)
* 127 mm (5,00 in)
** 125 mm (4,92 in)
Einstellbereich:
95–150 mm
(3,74–5,91 in)
(gemessen von der
Oberkante des Stand-
rohrs, Gabel [samt
Dämpferrohr 1] voll-
ständig zusammenge-
drückt, ohne
Gabelfeder)
19. Attendre dix minutes jusqu’à ce que
les bulles d’air aient disparu de la
fourche et que l’huile se soit répar-
tie uniformément dans le circuit
avant d’ajuster le niveau d’huile
comme préconisé.
N.B.:
Verser de l’huile de fourche jusqu’au
sommet du fourreau, sinon l’huile ne se
répandra pas correctement dans les bras
de fourche et le niveau d’huile correct ne
pourra être atteint.
Toujours verser l’huile de fourche
jusqu’au sommet du fourreau et purger
les bras de fourche.
20. Mesurer:
Niveau d’huile (gauche et droit)
a
Hors spécifications → Ajuster.
* EUROPE
** AUS, NZ et ZA
N.B.:
Toujours monter le guide de ressort 2
lors de la vérification du niveau d’huile.
AVERTISSEMENT
Toujours veiller à ce que le niveau
d’huile se situe entre les repères de
niveau maximum et minimum et à ce
que le niveau d’huile dans chaque
bras de fourche soit identique. Un
réglage inégal risque de diminuer la
maniabilité et la stabilité.
Niveau d’huile standard:
130 mm (5,12 in)
* 127 mm (5,00 in)
** 125 mm (4,92 in)
Plage de réglage:
95 à 150 mm
(3,74 à 5,91 in)
Depuis le haut du four-
reau, tube plongeur et
tige d’amortissement 1
entièrement comprimés
sans ressort.
19. Espere diez minutos hasta que se
hayan eliminado las burbujas de
aire de la horquilla delantera y el
aceite se haya distribuido uniforme-
mente antes de ajustar el aceite al
nivel recomendado.
NOTA:
Llene de aceite de horquilla hasta el
extremo superior del tubo exterior, pues
de lo contrario el aceite no se distribuirá
a todas las zonas de la horquilla y será
imposible obtener el nivel correcto.
Asegúrese de llenar con aceite de horqui-
lla hasta la parte superior del tubo exte-
rior y de purgar la horquilla delantera.
20. Medir:
Nivel de aceite (izquierda y dere-
cha) a
Fuera del valor especificado →
Ajustar.
* EUROPE
** AUS, NZ y ZA
NOTA:
No olvide instalar la guía del muelle 2
cuando compruebe el nivel de aceite.
ADVERTENCIA
Ajuste siempre el nivel de aceite entre
los niveles máximo y mínimo y ajuste
siempre cada barra de la horquilla al
mismo nivel. Un ajuste desequilibrado
puede reducir la maniobrabilidad y la
estabilidad.
Nivel de aceite estándar:
130 mm (5,12 in)
* 127 mm (5,00 in)
** 125 mm (4,92 in)
Amplitud del ajuste:
95 ~ 150 mm
(3,74 ~ 5,91 in)
Desde la parte superior
del tubo exterior con el
tubo interior y la varilla
del amortiguador 1
totalmente comprimida
sin muelle.
FOURCHE
TELESKOPGABEL
HORQUILLA DELANTERA

5 - 36
CHAS
21. Messen:
Abstand
a
Nicht nach Vorgabe
→ In die
Sicherungsmutter hineindrehen.
Abstand a:
Min. 18 mm (0,71 in)
(zwischen der Ober-
kante des Dämpfer-
rohrs 1 und der
Oberkante der Siche-
rungsmutter 2)
22. Lockern:
Einstellschraube (Zugstufen-
Dämpfungskraft)
1
HINWEIS:
Die Einstellschraube für die Zug-
stufen-Dämpfungskraft leicht lok-
kern.
Die Einstellposition notieren (d. h.
die Anzahl Umdrehungen aus der
völlig hineingedrehten Stellung).
23. Montieren:
Druckstange
1
Gabelfeder
2
HINWEIS:
Die Gabelfeder muss bei hochge-
haltenem Dämpferrohr
3 einge-
baut werden.
Nach dem Einbau der Gabelfeder
das Dämpferrohr weiterhin hoch-
halten.
24. Montieren:
Federsitz
1
Gabel-Abdeckschraube
2
HINWEIS:
Die Gabel-Abdeckschraube hand-
fest am Dämpferrohr anschrauben.
25. Festziehen:
Gabel-Abdeckschraube
(Sicherungsmutter)
1
HINWEIS:
Die Sicherungsmutter
2 fest halten
und die Gabel-Abdeckschraube vor-
schriftsmäßig festziehen.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
21. Mesurer:
Distance a
Hors spécifications → Serrer le
contre-écrou.
Distance a:
18 mm (0,71 in) ou plus
Entre le haut de la tige
d’amortissement 1 et le
haut du contre-écrou 2.
22. Desserrer:
Dispositif de réglage de l’amor-
tissement à la détente 1
N.B.:
Desserrer à la main le dispositif de
réglage de l’amortissement à la détente.
Noter le réglage du dispositif de
réglage de l’amortissement à la
détente (le nombre de tours à partir de
la position vissée à fond).
23. Monter:
Tige de commande 1
Ressort de fourche 2
N.B.:
Poser le ressort de fourche avec la tige
d’amortissement 3 sortie.
Après avoir monté le ressort de four-
che, maintenir l’extrémité de la tige
d’amortissement de manière qu’elle ne
descende pas.
24. Monter:
Siège de ressort 1
Boulon capuchon 2
N.B.:
Serrer à fond, manuellement, le boulon
capuchon sur la tige d’amortissement.
25. Serrer:
Boulon capuchon (contre-écrou)
1
N.B.:
Maintenir le contre-écrou 2 et serrer le
bouchon capuchon au couple spécifié.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
21. Medir:
Distancia a
Fuera del valor especificado →
Girar la contratuerca.
Distancia a:
18 mm (0,71 in) o más
Entre la parte superior
de la varilla del amorti-
guador 1 y la parte
superior de la contra-
tuerca 2.
22. Aflojar:
Regulador de la amortiguación en
extensión 1
NOTA:
Afloje el regulador de amortiguación
en extensión a mano.
Anote la posición del regulador (la
cantidad de vueltas a partir de la posi-
ción completamente apretado).
23. Instalar:
Barra de empuje 1
Muelle de la horquilla 2
NOTA:
Instale el muelle de la horquilla con la
varilla del amortiguador 3 levantada.
Después de instalar el muelle de la
horquilla, sostenga el extremo de la
varilla del amortiguador de forma que
no baje.
24. Instalar:
Asiento del muelle 1
Perno capuchino 2
NOTA:
Apriete a mano, completamente, el perno
capuchino en la varilla del amortiguador.
25. Apretar:
Perno capuchino (contratuerca)
1
NOTA:
Sostenga la contratuerca 2 y apriete el
perno capuchino con el par especificado.
T R..29 Nm (2,9 m · kg, 21 ft · lb)

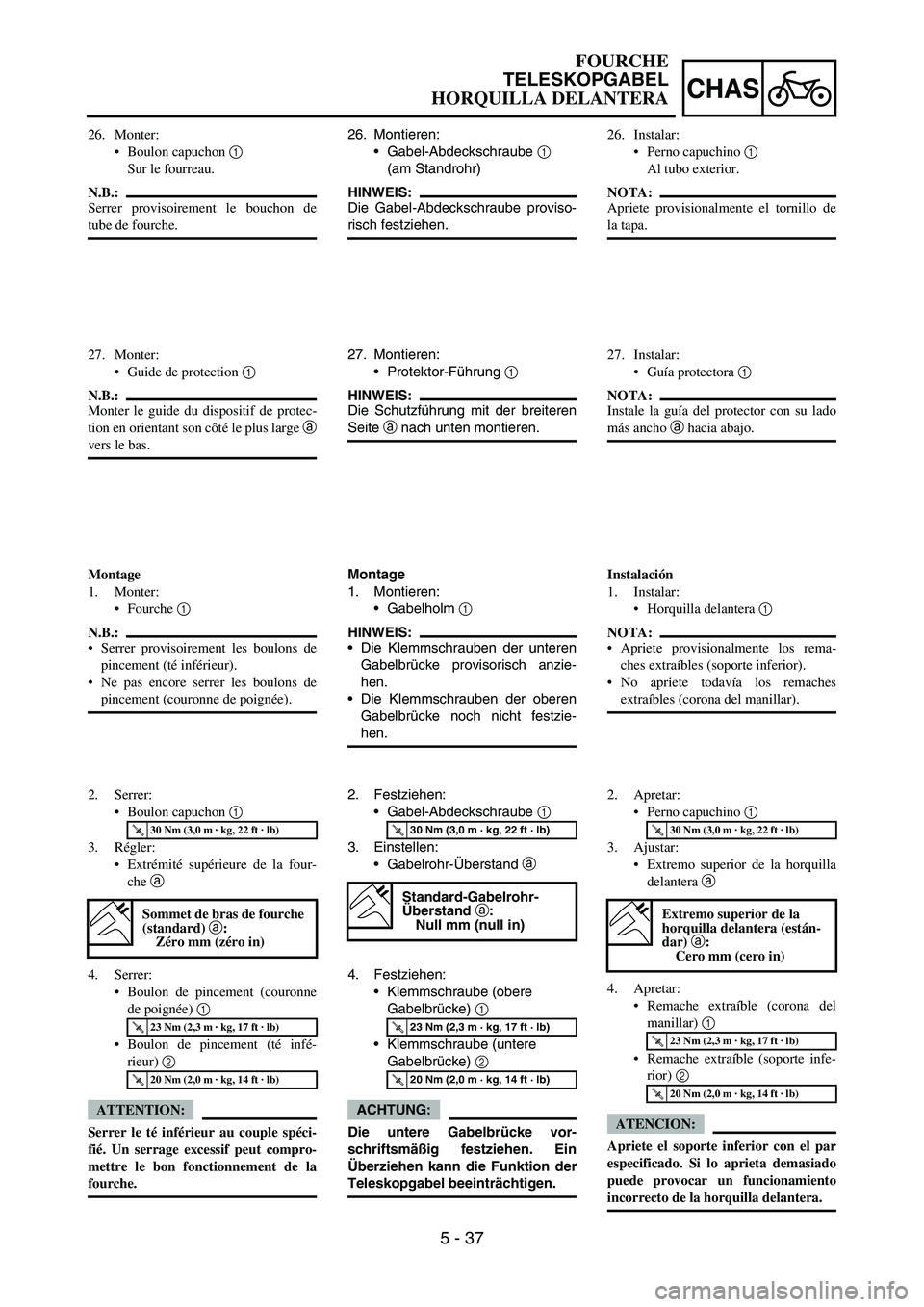

FOURCHE
TELESKOPGABEL
HORQUILLA DELANTERA

5 - 37
CHAS
26. Montieren:
Gabel-Abdeckschraube
1
(am Standrohr)
HINWEIS:
Die Gabel-Abdeckschraube proviso-
risch festziehen.
27. Montieren:
Protektor-Führung
1
HINWEIS:
Die Schutzführung mit der breiteren
Seite
a nach unten montieren.
Montage
1. Montieren:
Gabelholm
1
HINWEIS:
Die Klemmschrauben der unteren
Gabelbrücke provisorisch anzie-
hen.
Die Klemmschrauben der oberen
Gabelbrücke noch nicht festzie-
hen.
2. Festziehen:
Gabel-Abdeckschraube
1
3. Einstellen:
Gabelrohr-Überstand
a
4. Festziehen:
Klemmschraube (obere
Gabelbrücke)
1
Klemmschraube (untere
Gabelbrücke)
2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Ein
Überziehen kann die Funktion der
Teleskopgabel beeinträchtigen.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Standard-Gabelrohr-
Überstand a:
Null mm (null in)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
26. Monter:
Boulon capuchon 1
Sur le fourreau.
N.B.:
Serrer provisoirement le bouchon de
tube de fourche.
27. Monter:
Guide de protection 1
N.B.:
Monter le guide du dispositif de protec-
tion en orientant son côté le plus large a
vers le bas.
Montage
1. Monter:
Fourche 1
N.B.:
Serrer provisoirement les boulons de
pincement (té inférieur).
Ne pas encore serrer les boulons de
pincement (couronne de poignée).
2. Serrer:
Boulon capuchon 1
3. Régler:
Extrémité supérieure de la four-
che a
4. Serrer:
Boulon de pincement (couronne
de poignée) 1
Boulon de pincement (té infé-
rieur) 2
ATTENTION:
Serrer le té inférieur au couple spéci-
fié. Un serrage excessif peut compro-
mettre le bon fonctionnement de la
fourche.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Sommet de bras de fourche
(standard) a:
Zéro mm (zéro in)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
26. Instalar:
Perno capuchino 1
Al tubo exterior.
NOTA:
Apriete provisionalmente el tornillo de
la tapa.
27. Instalar:
Guía protectora 1
NOTA:
Instale la guía del protector con su lado
más ancho a hacia abajo.
Instalación
1. Instalar:
Horquilla delantera 1
NOTA:
Apriete provisionalmente los rema-
ches extraíbles (soporte inferior).
No apriete todavía los remaches
extraíbles (corona del manillar).
2. Apretar:
Perno capuchino 1
3. Ajustar:
Extremo superior de la horquilla
delantera a
4. Apretar:
Remache extraíble (corona del
manillar) 1
Remache extraíble (soporte infe-
rior) 2
ATENCION:
Apriete el soporte inferior con el par
especificado. Si lo aprieta demasiado
puede provocar un funcionamiento
incorrecto de la horquilla delantera.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Extremo superior de la
horquilla delantera (están-
dar) a:
Cero mm (cero in)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
FOURCHE
TELESKOPGABEL
HORQUILLA DELANTERA

5 - 43
CHAS
7. Montieren:
Gaszüge
1
(an der Führung
2)
HINWEIS:
Die Gaszug-Enden und Seilzug-Füh-
rung mit Lithiumseifenfett bestrei-
chen.
8. Montieren:
Gaszug-Abdeckung
1
Schraube (Gaszug-Abdek-
kung)
2
WARNUNG
Nach dem Festziehen der Schrau-
ben sicherstellen, dass der Gas-
drehgriff 3 sich leichtgängig
bewegt. Anderenfalls die Schrau-
ben nachziehen bzw. lokkern.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
9. Montieren:
Gaszuggehäuse-Abdeckung
1
Schutzabdeckung (Gaszug-
Abdeckung)
2 7. Monter:
Câbles des gaz 1
Sur le guide de tube 2.
N.B.:
Appliquer de la graisse à savon de
lithium sur l’extrémité du câble des gaz
et sur la partie d’enroulement du câble
dans le guide de tube.
8. Monter:
Couvercle du logement de câble
des gaz 1
Vis (couvercle du logement de
câble des gaz) 2
AVERTISSEMENT
Après avoir serré les vis, vérifier que
la poignée des gaz 3 tourne sans pro-
blème. Sinon, resserrer les boulons
pour la régler.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
9. Monter:
Cache (capuchon de la poignée)
1
Couvercle (du logement de câble
des gaz) 2 7. Instalar:
Cables del acelerador 1
A la guía de tubo 2.
NOTA:
Aplique grasa de jabón de litio al
extremo del cable del acelerador y a la
parte enrollada del cable de la guía de
tubo.
8. Instalar:
Cubierta del cable del acelerador
1
Tornillo (cubierta del cable del
acelerador) 2
ADVERTENCIA
Después de apretar los tornillos com-
pruebe que el puño del acelerador 3
se mueva con suavidad. Si no es así,
vuelva a apretar los tornillos para
ajustarlo.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
9. Instalar:
Cubierta (tapa del puño) 1
Cubierta (tapa del cable del acele-
rador) 2
GUIDON
LENKER
MANILLAR
