2006 YAMAHA WR 250F sensor

5 - 16
CHAS
5. Montieren:
Rad
HINWEIS:
Die Bremsscheibe
1 korrekt zwi-
schen die Bremsbeläge
2 einset-
zen.
Sicherstellen, dass die Geschwin-
digkeitssensor-Vorsprünge
a über
dem Anschlag
b am Standrohr sit-
zen.
6. Montieren:
Radachse
1
HINWEIS:
Die Radachse mit Lithiumseifenfett
bestreichen.
7. Montieren:
Achsmutter
1
T R..90 Nm (9,0 m · kg, 65 ft · lb)
8. Festziehen:
Achshalterungs-Schraube
1
HINWEIS:
Vor dem Festziehen der Schraube
die Teleskopgabel mit gezogenem
Handbremshebel mehrmals ein- und
ausfedern lassen, damit die Rad-
achse sich richtig in die Achshalte-
rung einpasst.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
5. Installare:
Ruota
NOTA:
Installare correttamente il disco freno
1 tra le pastiglie del freno 2.
Assicurarsi che le sporgenze a del
sensore velocità si inseriscano
nell’elemento di bloccaggio b del
tubo di forza della forcella anteriore.
6. Installare:
Asse della ruota 1
NOTA:
Applicare il grasso a base di sapone di
litio sull’asse della ruota.
7. Installare:
Dado (asse della ruota) 1
T R..90 Nm (9,0 m · kg, 65 ft · lb)
8. Serrare:
Bullone (supporto asse) 1
NOTA:
Prima di serrare il bullone, inserire l’asse
della ruota nel supporto asse colpendo la
forcella anteriore diverse volte azio-
nando il freno anteriore.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
5. Instalar:
Rueda
NOTA:
Instale el disco de freno
1 entre
las pastillas
2 correctamente.
Verifique que los salientes
a del
sensor de velocidad se ajusten
sobre el tope
b del tubo interior de
la horquilla delantera.
6. Instalar:
Eje de la rueda
1
NOTA:
Aplique grasa de jabón de litio al eje
de la rueda.
7. Instalar:
Tuerca (eje de la rueda)
1
T R..90 Nm (9,0 m · kg, 65 ft · lb)
8. Apretar:
Tornillo (soporte del eje)
1
NOTA:
Antes de apretar el tornillo ajuste el
eje de la rueda en el soporte del eje
accionando varias veces la horquilla
delantera mientras aplica el freno
delantero.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
VORDER- UND HINTERRAD
RUOTA ANTERIORE E POSTERIORE
RUEDA DELANTERA Y RUEDA TRASERA

5 - 87
CHASFRONT FORK
Installation
1. Install:
Front fork
1
NOTE:Temporarily tighten the pinch bolts
(lower bracket).
Do not tighten the pinch bolts
(upper bracket) yet.
2. Tighten:
Front fork cap bolt
1
3. Adjust:
Front fork top end
a
T R..30 Nm (3.0 m · kg, 22 ft · lb)
Front fork top end
(standard) a
:
5 mm (0.20 in)
4. Tighten:
Pinch bolt (upper bracket)
1
Pinch bolt (lower bracket)
2
CAUTION:
Tighten the lower bracket to speci-
fied torque. If torqued too much, it
may cause the front fork to mal-
function.
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
5. Install:
Speed sensor lead
1
Plate 1
2
Bolt (plate 1)
3
To right protector
4.
NOTE:Install the speed sensor lead so that
its paint
a directs as shown and
align the bottom
b of the plate 1 with
the same paint.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)ab
4 31
2
Montage
1. Monter:
Fourche 1
N.B.:
Serrer provisoirement les boulons de
pincement (té inférieur).
Ne pas encore serrer les boulons de
pincement (té supérieur).
2. Serrer:
Bouchon de tube de fourche 1
3. Régler:
Extrémité supérieure de la four-
che avant a
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Sommet de bras de fourche
(standard) a:
5 mm (0,20 in)
4. Serrer:
Boulon de pincement (té supé-
rieur) 1
Boulon de pincement (té infé-
rieur) 2
ATTENTION:
Serrer le té inférieur au couple spéci-
fié. Un serrage excessif peut compro-
mettre le bon fonctionnement de la
fourche avant.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
5. Monter:
Fil du capteur de vitesse 1
Plaque 1 2
Boulon (plaque 1) 3
Vers le dispositif de protection
(droite) 4.
N.B.:
Monter le fil du capteur de vitesse de
sorte que le repère a soit orienté comme
illustré et aligner le bas b de la plaque 1
sur cette même marque.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
FOURCHE

5 - 88
CHAS
Montage
1. Montieren:
Gabelbein
1
HINWEIS:
Die Klemmschrauben der unteren
Gabelbrücke provisorisch anzie-
hen.
Die Klemmschrauben der oberen
Gabelbrücke noch nicht festzie-
hen.
2. Festziehen:
Gabel-Abdeckschraube
1
3. Einstellen:
Gabelrohr-Überstand
a
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Standard-Gabelrohr-
Überstand a:
5 mm (0,20 in)
4. Festziehen:
Klemmschraube (obere
Gabelbrücke)
1
Klemmschraube (untere
Gabelbrücke)
2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Ein
Überziehen kann die Funktion der
Teleskopgabel beeinträchtigen.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
5. Montieren:
Geschwindigkeitssensor-
Kabel
1
Scheibe 1
2
Schraube (Scheibe 1)
3
Zum Schutz (rechts)
4.
HINWEIS:
Das Geschwindigkeitssensor-Kabel
so montieren, dass der Punkt
a wie
dargestellt ausgerichtet ist, und das
untere Ende
b der Scheibe 1 auf
den gleichen Punkt ausrichten.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
Installazione
1. Installare:
Forcella anteriore 1
NOTA:
Serrare temporaneamente i bulloni di
serraggio (staffa inferiore).
Non serrare ancora i bulloni di serrag-
gio (staffa superiore).
2. Serrare:
Bullone cappello forcella ante-
riore 1
3. Regolare:
Estremità superiore della forcella
anteriore a
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Estremità superiore della
forcella anteriore
(standard) a:
5 mm (0,20 in)
4. Serrare:
Bullone di serraggio (staffa supe-
riore) 1
Bullone di serraggio (staffa infe-
riore) 2
ATTENZIONE:
Serrare la staffa inferiore alla coppia
specificata. Se la si serra troppo, può
verificarsi un malfunzionamento della
forcella anteriore.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
5. Installare:
Cavo sensore velocità 1
Piastra 1 2
Bullone (piastra 1) 3
Sulla protezione destra 4.
NOTA:
Installare il cavo sensore velocità in
modo che il riferimento a sia orientato
come illustrato e allineare il fondo b
della piastra 1 con lo stesso riferimento.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
Instalación
1. Instalar:
Horquilla delantera
1
NOTA:
Apriete provisionalmente los rema-
ches extraíbles (soporte inferior).
No apriete todavía los remaches
extraíbles (soporte superior).
2. Apretar:
Tornillo de la tapa de la hor-
quilla delantera
1
3. Ajustar:
Extremo superior de la horqui-
lla delantera
a
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Extremo superior de la
horquilla delantera
(estándar) a:
5 mm (0,20 in)
4. Apretar:
Remache extraíble (soporte
superior)
1
Remache extraíble (soporte
inferior)
2
ATENCION:
Apriete el soporte inferior con el
par especificado. Si lo aprieta
demasiado puede provocar un
funcionamiento incorrecto de la
horquilla delantera.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
5. Instalar:
Cable del sensor de velocidad
1
Placa 1
2
Tornillo (placa 1)
3
Al protector (derecha)
4.
NOTA:
Instale el cable del sensor de veloci-
dad de forma que la marca de pin-
tura
a quede orientada como se
muestra y alinee la parte inferior
b
de la placa 1 con la misma marca de
pintura.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
TELESKOPGABEL
FORCELLA ANTERIORE
HORQUILLA DELANTERA

5 - 89
CHASFRONT FORK
6. Install:
Speed sensor lead
1
Plate 2
2
Screw (plate 2)
3
To right protector
4.
NOTE:Install the plate 2 in the direction as
shown.
T R..0.5 Nm (0.05 m · kg, 0.36 ft · lb)
1
22
1
3
4
7. Install:
Protector
1
Bolt (protector)
2
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
8. Adjust:
Rebound damping force
NOTE:Turn in the damping adjuster
1 fin-
ger-tight and then turn out to the orig-
inally set position.
6. Monter:
Fil du capteur de vitesse 1
Plaque 2 2
Vis (plaque 2) 3
Vers le dispositif de protection
(droite) 4.
N.B.:Monter la plaque 2 dans le sens indiqué.
T R..0,5 Nm (0,05 m · kg, 0,36 ft · lb)
7. Monter:
Protection 1
Boulon (protection) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
8. Régler:
Force d’amortissement à la
détente
N.B.:
Serrer à la main le dispositif de réglage
de l’amortissement à la détente 1, puis
desserrer graduellement jusqu’à la posi-
tion de réglage d’origine.
FOURCHE

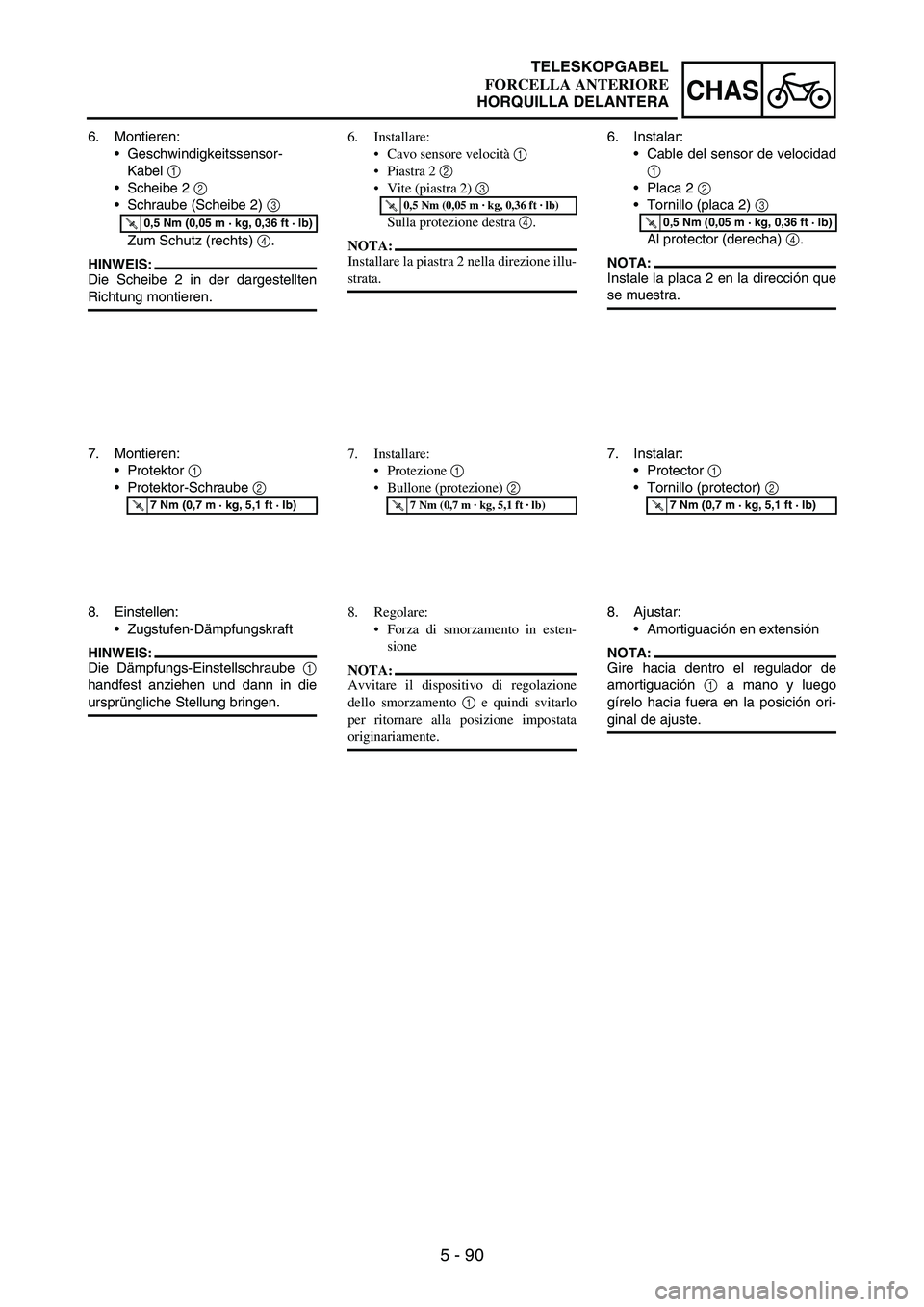

5 - 90
CHAS
6. Montieren:
Geschwindigkeitssensor-
Kabel
1
Scheibe 2
2
Schraube (Scheibe 2)
3
Zum Schutz (rechts)
4.
HINWEIS:
Die Scheibe 2 in der dargestellten
Richtung montieren.
T R..0,5 Nm (0,05 m · kg, 0,36 ft · lb)
7. Montieren:
Protektor
1
Protektor-Schraube
2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
8. Einstellen:
Zugstufen-Dämpfungskraft
HINWEIS:
Die Dämpfungs-Einstellschraube
1
handfest anziehen und dann in die
ursprüngliche Stellung bringen.6. Installare:
Cavo sensore velocità 1
Piastra 2 2
Vite (piastra 2) 3
Sulla protezione destra 4.
NOTA:
Installare la piastra 2 nella direzione illu-
strata.
T R..0,5 Nm (0,05 m · kg, 0,36 ft · lb)
7. Installare:
Protezione 1
Bullone (protezione) 2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
8. Regolare:
Forza di smorzamento in esten-
sione
NOTA:
Avvitare il dispositivo di regolazione
dello smorzamento 1 e quindi svitarlo
per ritornare alla posizione impostata
originariamente. 6. Instalar:
Cable del sensor de velocidad
1
Placa 2
2
Tornillo (placa 2)
3
Al protector (derecha)
4.
NOTA:
Instale la placa 2 en la dirección que
se muestra.
T R..0,5 Nm (0,05 m · kg, 0,36 ft · lb)
7. Instalar:
Protector
1
Tornillo (protector)
2
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
8. Ajustar:
Amortiguación en extensión
NOTA:
Gire hacia dentro el regulador de
amortiguación
1 a mano y luego
gírelo hacia fuera en la posición ori-
ginal de ajuste.
TELESKOPGABEL
FORCELLA ANTERIORE
HORQUILLA DELANTERA

5 - 117
CHASSTEERING
7. Install:
•Front fork
1
•Upper bracket
2
•Main switch
3
•Front brake hose guide
bracket
4
NOTE:•Temporarily tighten the pinch bolts
(lower bracket).
•Do not tighten the pinch bolts
(upper bracket) yet.
8. Install:
•Guide (speed sensor lead)
1
NOTE:After installing the guide as shown,
pass the speed sensor lead through
the guide.1
9. Install:
•Washer
1
•Steering stem nut
2
T R..145 Nm (14.5 m · kg, 105 ft · lb)
10. Install:
•Steering stem cap
1
11. After tightening the nut, check
the steering for smooth move-
ment. If not, adjust the steering
by loosening the steering ring
nut little by little.
12. Adjust:
•Front fork top end
a
Front fork top end
(standard) a:
5 mm (0.20 in)
7. Monter:
Fourche 1
Té supérieur 2
Contacteur à clé 3
Support du guide de durit de frein
avant 4
N.B.:
Serrer provisoirement les boulons de
pincement (té inférieur).
Ne pas encore serrer les boulons de
pincement (té supérieur).
8. Monter:
Guide (fil du capteur de vitesse)
1
N.B.:
Une fois le guide monté comme illustré,
passer le fil du capteur de vitesse par le
guide.
9. Monter:
Rondelle 1
Ecrou de la colonne de direction
2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
10. Monter:
Capuchon de la colonne de direc-
tion 1
11. Après avoir serré l’écrou, vérifier si
le mouvement de la direction est
régulier. Sinon, régler la direction
en desserrant petit à petit l’écrou.
12. Régler:
Extrémité supérieure de la four-
che a
Sommet de bras de fourche
(standard) a:
5 mm (0,20 in)
DIRECTION

5 - 118
CHAS
7. Montieren:
•Teleskopgabel
1
•Obere Gabelbrücke
2
•Zündschalter
3
•Halterung (Vorderrad-Brems-
schlauchführung)
4
HINWEIS:
•Die Klemmschrauben der unteren
Gabelbrücke provisorisch anzie-
hen.
•Die Klemmschrauben der oberen
Gabelbrücke noch nicht festzie-
hen.
8. Montieren:
•Geschwindigkeitssensor-
Kabelführung
1
HINWEIS:
Nachdem die Führung wie darge-
stellt montiert wurde, das Geschwin-
digkeitssensor-Kabel durch die
Führung leiten.
9. Montieren:
•Beilagscheibe
1
•Lenkkopfmutter
2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
10. Montieren:
•Lenkkopf-Abdeckung
1
11. Nach dem festziehen der Mutter
die Lenkung auf Schwergängig-
keit kontrollieren. Bei Schwer-
gängigkeit die Lenkkopfmutter
allmählich lockern.
12. Einstellen:
•Gabelrohr-Überstand
a
Standard-Gabelrohr-
Überstand a:
5 mm (0,20 in)
7. Installare:
Forcella anteriore 1
Staffa superiore 2
Interruttore di accensione 3
Staffa della guida tubo del freno
anteriore 4
NOTA:
Serrare temporaneamente i bulloni di
serraggio (staffa inferiore).
Non serrare ancora i bulloni di serrag-
gio (staffa superiore).
8. Installare:
Guida (cavo sensore velocità) 1
NOTA:
Dopo aver installato la guida come illu-
strato, far passare il cavo del sensore
velocità attraverso la guida.
9. Installare:
Rondella 1
Dado fusto dello sterzo 2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
10. Installare:
Rivestimento fusto dello sterzo
1
11. Dopo aver serrato il dado, control-
lare che lo sterzo si muova in modo
uniforme. Se si muove con diffi-
coltà, regolare lo sterzo allentando
poco per volta la ghiera sterzo.
12. Regolare:
Estremità superiore della forcella
anteriore a
Estremità superiore della
forcella anteriore
(standard) a:
5 mm (0,20 in)
7. Instalar:
•Horquilla delantera
1
•Soporte superior
2
•Interruptor principal
3
•Soporte de la guía del tubo del
freno delantero
4
NOTA:
•Apriete provisionalmente los rema-
ches extraíbles (soporte inferior).
•No apriete todavía los remaches
extraíbles (soporte superior).
8. Instalar:
•Guía (cable del sensor de
velocidad)
1
NOTA:
Después de instalar la guía como se
muestra, pase el cable del sensor de
velocidad por la guía.
9. Instalar:
•Arandela
1
•Tuerca del vástago de la
dirección
2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
10. Instalar:
•Tapa del vástago de la direc-
ción
1
11. Después de apretar la tuerca
compruebe si la dirección se
mueve con suavidad. Si no es
así, ajuste la dirección aflojando
la tuerca anular poco a poco.
12. Ajustar:
•Extremo superior de la horqui-
lla delantera
a
Extremo superior de la
horquilla delantera
(estándar) a:
5 mm (0,20 in)
LENKUNG
STERZO
DIRECCIÓN

5 - 119
CHASSTEERING
13. Tighten:
•Pinch bolt (upper bracket)
1
•Pinch bolt (lower bracket)
2
CAUTION:
Tighten the lower bracket to speci-
fied torque. If torqued too much, it
may cause the front fork to mal-
function.
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
14. Install:
•Multi-function display bracket
1
•Multi-function display
2
NOTE:Pass the throttle cables
3, clutch
cable
4 and hot starter cable
5
between the multi-function display
bracket and upper bracket.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
35
4
1
2
15. Install:
•Holder
1
NOTE:•Install so that the marking on the
speed sensor lead aligns with the
holder edge.
•Fasten the speed sensor lead to
the holder with the clamp
2.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)1
2
13. Serrer:
Boulon de pincement (té supé-
rieur) 1
Boulon de pincement (té infé-
rieur) 2
ATTENTION:
Serrer le té inférieur au couple spéci-
fié. Un serrage excessif peut compro-
mettre le bon fonctionnement de la
fourche.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
14. Monter:
Support de l’écran multifonction
1
Ecran multifonction 2
N.B.:
Passer les câbles des gaz 3, le câble
d’embrayage 4 et le câble du démarreur
à chaud 5 entre le support de l’écran
multifonction et le té supérieur.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
15. Monter:
Support 1
N.B.:
Le monter de sorte que la marque sur
le fil du capteur de vitesse soit alignée
sur le bord du support.
Fixer le fil du capteur de vitesse sur le
support à l’aide du collier 2.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
DIRECTION
