3-40
ESD
GJU10660
Abschalten des Motors
Um den Motor abzuschalten, den Gashebel
loslassen und dann den Motorstoppschalter (roter
Knopf) drücken.
@ Zum Lenken brauchen Sie Gas. Wenn Sie den
Motor abschalten, könnten Sie auf ein Hinder-
nis treffen, das Sie vermeiden wollen. Ein Zu-
sammenstoß könnte zu ernsthaften Verletzun-
gen oder zum Tod führen.
@
GJU21250
Verlassen des Wasserfahrzeugs
Wird das Wasserfahrzeug verlassen, sollte der
Verriegelungsmodus des Yamaha Security Sys-
tems (nur VX110 Deluxe) aktiviert und die Motor-
Quickstoppleine abgezogen werden, um ein ver-
sehentliches Starten des Motors und eine unbe-
fugte Benutzung des Wasserfahrzeugs durch Kin-
der oder andere Personen zu verhüten. (Siehe
Seite 2-30 für Einzelheiten zum Yamaha Security
System und für Anweisungen zur Aktivierung des
Niedrigdrehzahl-Modus.)
SJU10660
Paro del motor
Para parar el motor, suelte la manilla del ace-
lerador y seguidamente pulse el interruptor de
paro del motor (botón rojo).
@ Para gobernar necesita gas. Si para el motor
puede que termine chocando contra un obstá-
culo que estaba tratando de evitar. Una coli-
sión puede provocar lesiones graves o morta-
les.
@
SJU21250
Dejar la moto de agua
Cuando deje la moto de agua, bloquee el siste-
ma de seguridad Yamaha (VX110 Deluxe) y qui-
te el cordón de hombre al agua para evitar que al-
gún niño u otra persona arranquen el motor de
forma accidental o no autorizada. (Consulte en la
página 2-30 las instrucciones del sistema de se-
guridad Yamaha y la función de régimen bajo).
A_F1K80.book Page 40 Monday, October 24, 2005 3:49 PM

3-52
ESD
GJU10730
Starten und Aufsitzen in seichtem Ge-
wässer
1. Den Motor nicht in weniger als 60 cm (2 ft) tie-
fem Wasser star ten. Bringen Sie das Wasser-
fahrzeug in Gewässer, das tief genug ist, und
steigen Sie von der Seite oder von hinten auf.
2. Befestigen Sie die Motor-Quickstoppleine an
Ihrem linken Handgelenk und fügen Sie dann
den Clip in den Motor-Quickstoppschalter ein.
3. Halten Sie sich mit beiden Händen an den
Handgriffen fest und setzen Sie beide Füße
auf den Boden des Fußraums. Starten Sie
den Motor und fahren Sie los.
GJU10740
Starten von einem Pier aus
1. Von der Seite auf das Wasserfahrzeug auf-
steigen.
2. Befestigen Sie die Motor-Quickstoppleine an
Ihrem linken Handgelenk und fügen Sie dann
den Clip in den Motor-Quickstoppschalter ein.
3. Stoßen Sie das Wasserfahrzeug vom Pier
weg, halten Sie sich mit beiden Händen an
den Handgriffen fest, setzen Sie beide Füße
auf den Boden des Fußraums. Starten Sie
den Motor und fahren Sie los.
SJU10730
Puesta en marcha y embarque en aguas
poco profundas
1. No arranque el motor con menos de 60 cm
(2 ft) de agua. Bote la moto de agua en un lu-
gar con profundidad suficiente y embarque
por el costado o por la popa.
2. Afirme el cordón de hombre al agua a su mu-
ñeca e inserte la pinza en el interruptor de
paro de emergencia.
3. Sujete el manillar con ambas manos, apoye
ambos pies en los reposapiés, arranque el
motor e inicie la marcha.
SJU10740
Salida desde un pantalán
1. Embarque por el costado.
2. Afirme el cordón de hombre al agua a su mu-
ñeca e inserte la pinza en el interruptor de
paro de emergencia.
3. Empuje la moto de agua para alejarla del
pantalán, sujete el manillar con ambas ma-
nos, apoye ambos pies en los reposapiés,
arranque el motor e inicie la marcha.
A_F1K80.book Page 52 Monday, October 24, 2005 3:49 PM

3-54
ESD
GJU10750
Aufsitzen und Starten in tiefem
Gewässer
@
Fahrer und Mitfahrer sollten das Wiederauf-
sitzen in seichtem Gewässer üben, bevor
sie in tiefem Gewässer fahren. Aufsitzen in
tiefem Wasser erfordert mehr Geschicklich-
keit.

Erschöpfung und Unterkühlung, die nach
erfolglosen Versuchen wieder auf das Was-
serfahrzeug aufzusteigen auftreten könn-
ten, könnten die Verletzungs- und Ertrin-
kungsgefahr erhöhen.
@
GJU18380
Alleine aufsitzen
1. Schwimmen Sie zur Rückseite des Wasser-
fahrzeugs und platzieren Sie beide Hände auf
der Einsteigeplattform, ziehen Sie sich nach
oben, und ergreifen Sie den Haltegriff mit ei-
ner Hand.
2. Ziehen Sie sich auf die Plattform, bis Sie sich
in einer knienden Stellung befinden. Begeben
Sie sich dann zur Sitzbank und sitzen Sie ritt-
lings auf.
3. Befestigen Sie die Motor-Quickstoppleine an
Ihrem linken Handgelenk und fügen Sie dann
den Clip in den Motor-Quickstoppschalter ein.
4. Halten Sie sich mit beiden Händen an den
Handgriffen fest und setzen Sie beide Füße
auf den Boden des Fußraums. Starten Sie
den Motor, halten Sie dann vor dem Losfah-
ren in alle Richtungen Ausschau.
@ Bevor Sie losfahren, stellen Sie bitte sicher,
dass sich keine Boote, Hindernisse oder
Schwimmer in Ihrer Nähe befinden.
@
SJU10750
Embarque e inicio de la marcha
en aguas profundas
@
El piloto y el tripulante deben practicar la
operación de embarque en aguas poco pro-
fundas antes de navegar en aguas profun-
das. El embarque en aguas profundas re-
quiere más habilidad.

La fatiga y el cansancio que pueden produ-
cirse tras varios intentos infructuosos de
embarcar pueden incrementar el riesgo de
lesiones o ahogamiento.
@
SJU18380
Embarque en solitario
1. Nade hasta la popa de la moto de agua y si-
túe las dos manos sobre la plataforma de em-
barque, impúlsese hacia arriba y sujétese al
asidero con una mano.
2. Suba hasta colocarse de rodillas sobre la pla-
taforma y seguidamente vaya al asiento y
siéntese a horcajadas.
3. Afirme el cordón de hombre al agua a su mu-
ñeca izquierda e inserte la pinza en el inte-
rruptor de paro de emergencia.
4. Sujete firmemente el manillar con ambas
manos, apoye ambos pies en el suelo del re-
posapiés, arranque el motor y a continuación
mire en todas direcciones antes de iniciar la
marcha.
@ Antes de iniciar la marcha, verifique que no
haya barcos, obstáculos o nadadores a su alre-
dedor.
@
A_F1K80.book Page 54 Monday, October 24, 2005 3:49 PM

3-56
ESD
GJU21132
Das Aufsitzen mit Mitfahrern
@ Es können ernsthafte innere Verletzungen auf-
treten, falls Wasser zu heftig in die Körperöff-
nungen dringt, als Folge davon, sich in der
Nähe der Jetdüse zu befinden. Kein Gas ge-
ben bis alle Mitfahrer sitzen und ihre Füße auf
dem Boden des Fußraums platziert haben und
sich entweder am Vordermann oder an den
Haltegriffen festhalten.
@
1. Steigen Sie auf, wie es im vorhergehenden
Abschnitt beschrieben ist und setzen Sie sich
rittlings auf die Sitzbank. Befestigen Sie die
Motor-Quickstoppleine an Ihrem linken Hand-
gelenk und fügen Sie dann den Clip in den
Motor-Quickstoppschalter ein.
2. Lassen Sie die Mitfahrer sich zum hinteren
Ende des Wasserfahrzeugs begeben.
3. Lassen Sie den Mitfahrer aufsteigen und auf
die Sitzbank Platz nehmen. Falls ein zweiter
Mitfahrer aufsteigt, lassen Sie diesen das
gleiche Verfahren befolgen.
HINWEIS:@ Kommt ein Mitfahrer an Bord, sollten sowohl der
Mitfahrer als auch der Fahrer versuchen, das
Wasserfahrzeug auszubalancieren.
@
4. Der Fahrer sollte kontrollieren, dass die Mit-
fahrer ihre Füße auf dem Boden des Fuß-
raums haben, und dass sie sich gut am Vor-
dermann oder an den Haltegriffen festhalten.
Lassen Sie niemals einen Mitfahrer vor dem
Fahrer sitzen.
5. Den Motor starten, in alle Richtungen schau-
en und dann auf Gleitgeschwindigkeit be-
schleunigen.
@ Bevor Sie losfahren, stellen Sie bitte sicher,
dass sich keine Boote, Hindernisse oder
Schwimmer in Ihrer Nähe befinden.
@
SJU21132
Embarque con tripulantes
@ La penetración forzada de agua en las cavida-
des corporales por la proximidad a la tobera
de propulsión puede provocar graves lesiones
internas. No acelere hasta que los tripulantes
estén sentados con los pies sobre los reposa-
piés y sujetos con seguridad a la persona que
tengan delante o a los asideros.
@
1. Salte a bordo según se describe en el aparta-
do anterior y siéntese a horcajadas en el
asiento. Ajústese el cordón de hombre al
agua a la muñeca izquierda e inserte la pinza
en el interruptor de paro de emergencia del
motor.
2. Indique a los tripulantes que se dirijan a la
popa de la moto de agua.
3. Indique al primer tripulante que embarque y
que se siente en el asiento. Si un segundo tri-
pulante debe embarcar, indíquele que siga el
mismo procedimiento.
NOTA:@ Cuando vaya a embarcar un tripulante, tanto este
como el piloto deben tratar de mantener la moto
de agua equilibrada.
@
4. El piloto debe comprobar que los tripulantes
tengan los pies apoyados en los reposapiés y
que se sujeten firmemente a la persona que
tengan delante o a los asideros. Nunca debe
ir un tripulante montado delante del piloto.
5. Arranque el motor, mire en todas direcciones
y seguidamente acelere hasta alcanzar la ve-
locidad de planeo.
@ Antes de iniciar la marcha, verifique que no
haya barcos, obstáculos o nadadores a su alre-
dedor.
@
A_F1K80.book Page 56 Monday, October 24, 2005 3:49 PM

3-58
ESD
HINWEIS:@ Je schwerer das Gesamtgewicht von Fahrer und
Mitfahrer ist, desto schwieriger wird es, das Was-
serfahrzeug auszubalancieren. Das Wasserfahr-
zeug nicht betreiben, wenn das Gesamtgewicht
(einschließlich Gepäck) 240 kg (530 lb), über-
schreitet. Ist es schwierig das Wasserfahrzeug im
stillstehenden Zustand auszubalancieren, wie
folgt vorgehen:
1. Der Mitfahrer muss das Wasserfahrzeug hal-
ten während der Fahrer aufsteigt. Der Fahrer
zieht sich zu kniender Position auf die Stand-
fläche hoch und setzt sich dann rittlings auf
die Sitzbank, um das Wasserfahrzeug auszu-
balancieren.
2. Der Fahrer befestigt die Motor-Quickstopplei-
ne am linken Handgelenk und fügt den Clip in
den Motor-Quickstoppschalter ein.
3. Der Fahrer startet den Motor und lässt ihn im
Leerlauf laufen.
4. Der Mitfahrer zieht sich zur knienden Position
hoch, und schiebt sich dann auf die Sitzbank,
während das Wasserfahrzeug beschleunigt.
5. Der Fahrer erhöht langsam die Geschwindig-
keit, um das Wasserfahrzeug auszubalancie-
ren.
@
NOTA:@ Cuanto mayor sea el peso total del piloto y los
tripulantes, tanto más difícil resultará equilibrar
la moto de agua. No utilice la moto de agua
cuando el peso total sobrepase 240 kg (530 lb),
incluido cualquier equipaje. Si le resulta difícil
equilibrar la moto de agua cuando está parada,
proceda del modo siguiente:
1. El tripulante debe sujetar la moto de agua
mientras el piloto embarca. El piloto se im-
pulsa hasta colocarse de rodillas sobre la pla-
taforma y seguidamente va al asiento y se
sienta a horcajadas para equilibrar la moto de
agua.
2. El piloto se afirma el cordón de hombre al
agua a la muñeca izquierda y luego coloca la
pinza en el interruptor de paro de emergencia
del motor.
3. El piloto arranca el motor y lo deja al ralentí.
4. El tripulante se sube a la plataforma de rodi-
llas para luego deslizarse sobre el asiento
mientras acelera la moto de agua.
5. El piloto incrementa progresivamente la ve-
locidad para equilibrar la moto de agua.
@
A_F1K80.book Page 58 Monday, October 24, 2005 3:49 PM

5-3
D

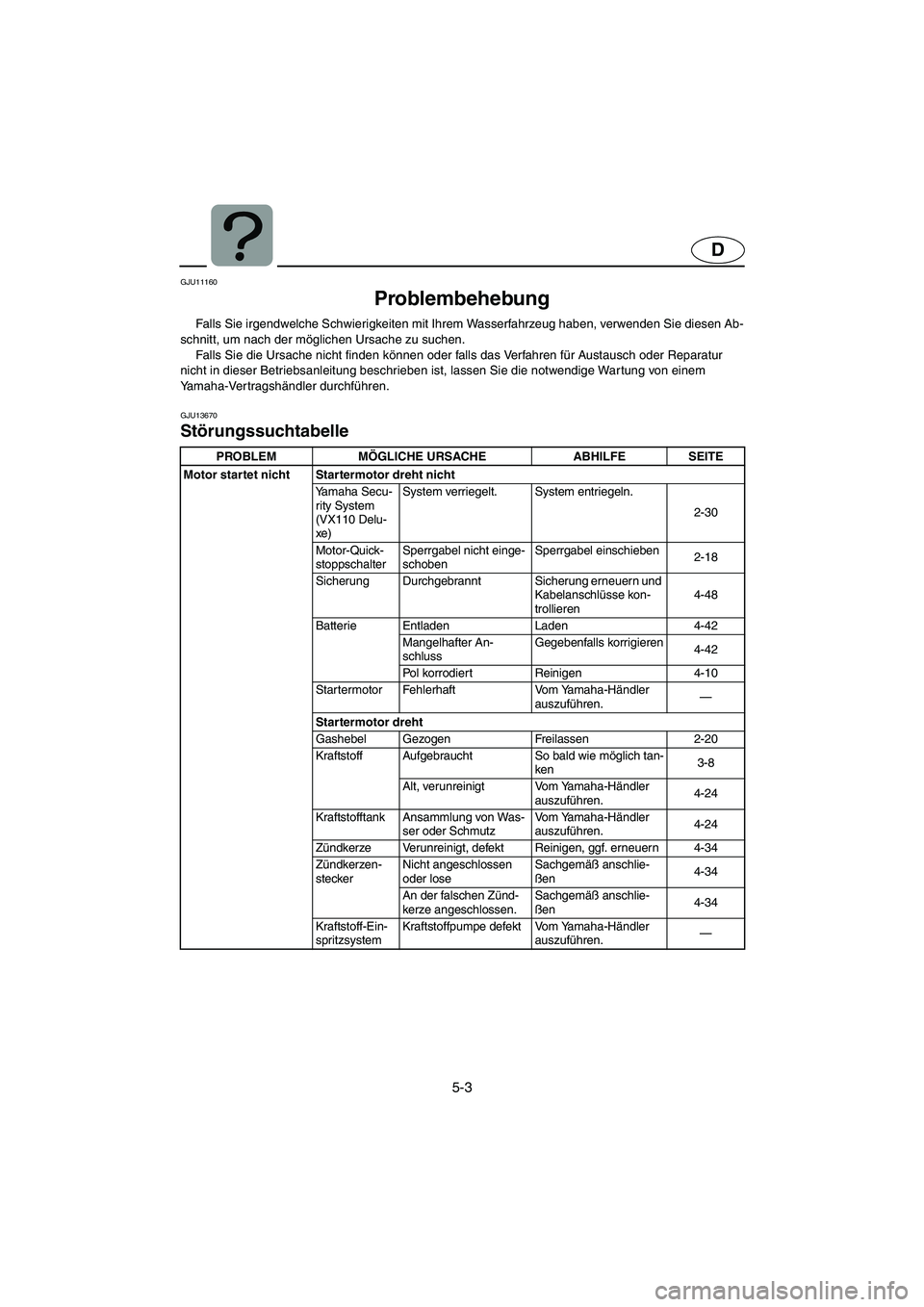

GJU11160
Problembehebung
Falls Sie irgendwelche Schwierigkeiten mit Ihrem Wasserfahrzeug haben, verwenden Sie diesen Ab-
schnitt, um nach der möglichen Ursache zu suchen.
Falls Sie die Ursache nicht finden können oder falls das Verfahren für Austausch oder Reparatur
nicht in dieser Betriebsanleitung beschrieben ist, lassen Sie die notwendige War tung von einem
Yamaha-Ver tragshändler durchführen.
GJU13670
Störungssuchtabelle
TBC-F0P7EPROBLEM MÖGLICHE URSACHE ABHILFE SEITE
Motor startet nicht Startermotor dreht nicht
Yamaha Secu-
rity System
(VX110 Delu-
xe)System verriegelt. System entriegeln.
2-30
Motor-Quick-
stoppschalterSperrgabel nicht einge-
schobenSperrgabel einschieben
2-18
Sicherung Durchgebrannt Sicherung erneuern und
Kabelanschlüsse kon-
trollieren4-48
Batterie Entladen Laden 4-42
Mangelhafter An-
schlussGegebenfalls korrigieren
4-42
Pol korrodiert Reinigen 4-10
Startermotor Fehlerhaft Vom Yamaha-Händler
auszuführen.—
Startermotor dreht
Gashebel Gezogen Freilassen 2-20
Kraftstoff Aufgebraucht So bald wie möglich tan-
ken3-8
Alt, verunreinigt Vom Yamaha-Händler
auszuführen.4-24
Kraftstofftank Ansammlung von Was-
ser oder SchmutzVom Yamaha-Händler
auszuführen.4-24
Zündkerze Verunreinigt, defekt Reinigen, ggf. erneuern 4-34
Zündkerzen-
steckerNicht angeschlossen
oder loseSachgemäß anschlie-
ßen4-34
An der falschen Zünd-
kerze angeschlossen.Sachgemäß anschlie-
ßen4-34
Kraftstoff-Ein-
spritzsystemKraftstoffpumpe defekt Vom Yamaha-Händler
auszuführen.—
A_F1K80.book Page 3 Monday, October 24, 2005 3:49 PM

6-5
D
Kühlwasser-Kontrollauslass ......... 2-22, 3-30
L
Lernen, Ihr Wasserfahrzeug zu
betreiben ............................................... 3-44
“L-MODE”-Kontrollleuchte
(nur VX110 Deluxe)............................... 2-46
Luftfiltereinsatz kontrollieren ................. 4-30
M
Mit Ihrem Wasserfahrzeug vertraut
werden .................................................. 3-42
Modellinformation (nur Europa)............... 1-6
Modus für Entriegelung und Modus
für Verriegelung des Yamaha Security
Systems (nur VX110 Deluxe) ................ 2-32
Motoröl .................................................... 3-6
Motorölstand ......................................... 3-16
Motor-Quickstoppleine (Reißleine)........ 3-28
Motor-Quickstoppschalter ..................... 2-18
Motorraum ............................................. 3-14
Motor-Seriennummer .............................. 1-4
Motorstoppschalter................................ 2-18
Motortemperatur-Warnleuchte .............. 2-44
Motor-Warnleuchte................................ 2-40
Multifunktionsdisplay .................... 2-36, 3-30
N
Notfallverfahren ....................................... 5-8
O
Öldruck-Warnleuchte ............................ 2-42
P
Positionen der Plaketten ......................... 1-9
Problembehebung ................................... 5-3
Prüfliste für die Überprüfungen vor
der Inbetriebnahme ............................... 3-10
Prüfpunkte vor der Inbetriebnahme....... 3-14
R
Reinigung des Jeteinlasses und des
Flügelrads ............................................... 5-8
Rückwärtsfahrt auf Wasserwegen
(nur VX110 Deluxe)............................... 3-72
Rumpf-Identifizierungsnummer (HIN) ..... 1-4
Rumpf und Deck ................................... 3-14
S
Säubern des Wasserfahrzeugs ............. 4-12
Säuberung und Einstellung der
Zündkerzen ........................................... 4-34Schalter ................................................. 3-30
Schalthebel (nur VX110 Deluxe) ........... 2-26
Schalthebel und Umkehrklappe
(nur VX110 Deluxe) ............................... 3-26
Schaltseilzug kontrollieren
(nur VX110 Deluxe) ............................... 4-30
Schmierstellen ....................................... 4-38
Schmierung ............................................. 4-6
“SECURITY”-Kontrollleuchte
(nur VX110 Deluxe) ............................... 2-46
Sicherheitsinformationen ....................... 1-18
Sicherheitsregeln für das Bootfahren .... 1-44
Sicherungen auswechseln .................... 4-48
Sitzbank ................................................ 2-10
Standard-/Niedrigdrehzahl-Modus
wählen (nur VX110 Deluxe) .................. 2-34
Starten des Motors ................................ 3-36
Starten und Aufsitzen in seichtem
Gewässer .............................................. 3-52
Starten von einem Pier aus ................... 3-52
Startschalter .......................................... 2-20
Steuerung.....................................2-24, 3-26
Stilllegung................................................ 4-2
Störungssuchtabelle................................ 5-3
T
Tabelle zur regelmäßigen Wartung ....... 4-20
Technische Daten ................................. 4-51
Transport ............................................... 3-78
U
Überbrücken der Batterie ...................... 5-12
Überflutetes Wasserfahrzeug ................ 5-18
Überprüfung der Batterie....................... 4-42
Überprüfung des Kraftstoffsystems ....... 4-24
Überprüfungen nach dem Betrieb ......... 3-74
Überprüfungen vor Inbetriebnahme ...... 3-10
Überprüfung und Einstellung des
Gasseilzugs ........................................... 4-32
V
Verlassen des Wasserfahrzeugs .......... 3-40
Vorderes Ablagefach ............................. 2-48
W
Warnaufkleber ....................................... 1-10
Wartung und Einstellungen ................... 4-14
Wasserabscheider ................................ 3-18
Wasserskifahren ................................... 1-40
A_F1K80.book Page 5 Monday, October 24, 2005 3:49 PM
