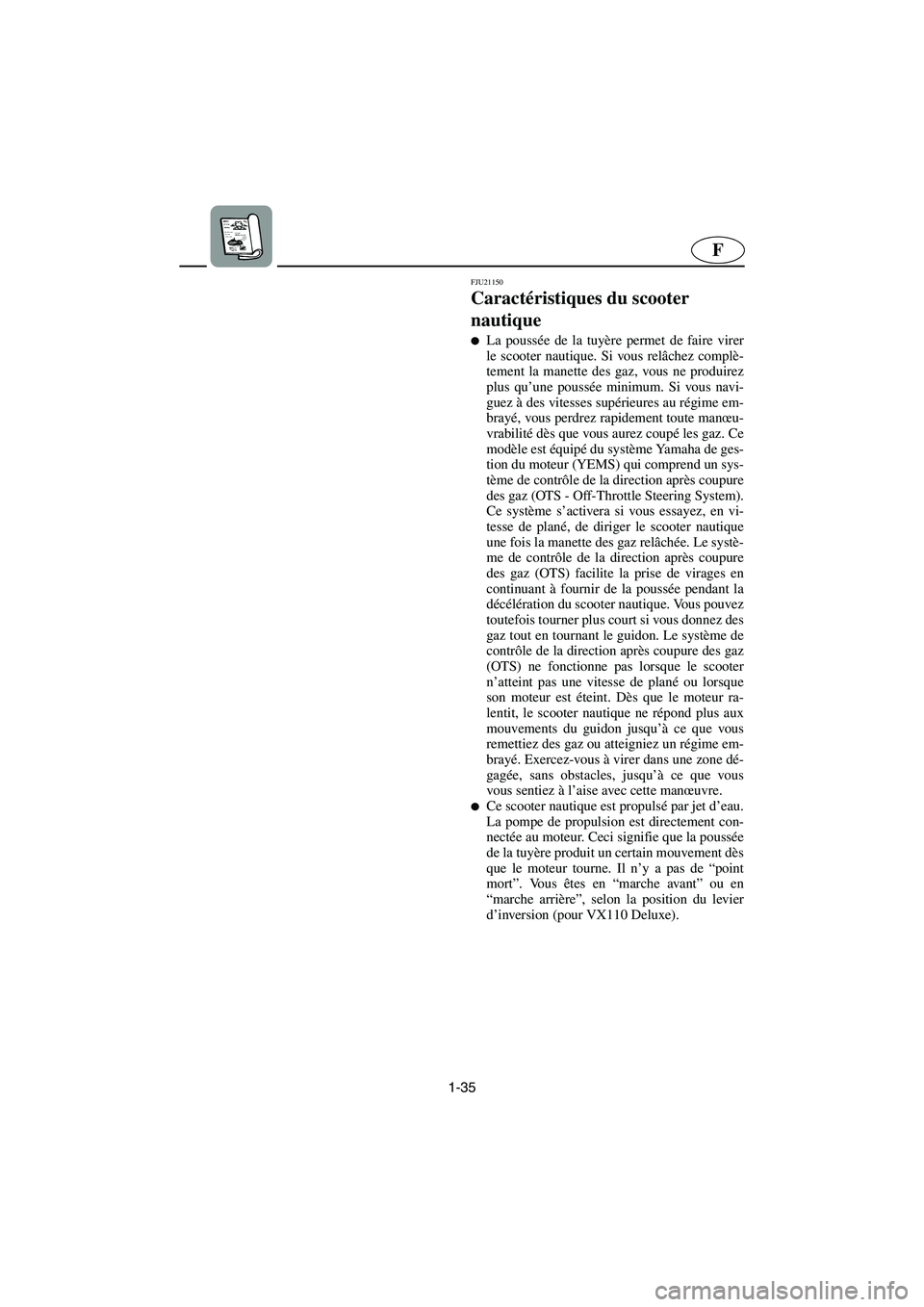

2006 YAMAHA VX steering

1-35
F
FJU21150
Caractéristiques du scooter
nautique

La poussée de la tuyère permet de faire virer
le scooter nautique. Si vous relâchez complè-
tement la manette des gaz, vous ne produirez
plus qu’une poussée minimum. Si vous navi-
guez à des vitesses supérieures au régime em-
brayé, vous perdrez rapidement toute manœu-
vrabilité dès que vous aurez coupé les gaz. Ce
modèle est équipé du système Yamaha de ges-
tion du moteur (YEMS) qui comprend un sys-
tème de contrôle de la direction après coupure
des gaz (OTS - Off-Throttle Steering System).
Ce système s’activera si vous essayez, en vi-
tesse de plané, de diriger le scooter nautique
une fois la manette des gaz relâchée. Le systè-
me de contrôle de la direction après coupure
des gaz (OTS) facilite la prise de virages en
continuant à fournir de la poussée pendant la
décélération du scooter nautique. Vous pouvez
toutefois tourner plus court si vous donnez des
gaz tout en tournant le guidon. Le système de
contrôle de la direction après coupure des gaz
(OTS) ne fonctionne pas lorsque le scooter
n’atteint pas une vitesse de plané ou lorsque
son moteur est éteint. Dès que le moteur ra-
lentit, le scooter nautique ne répond plus aux
mouvements du guidon jusqu’à ce que vous
remettiez des gaz ou atteigniez un régime em-
brayé. Exercez-vous à virer dans une zone dé-
gagée, sans obstacles, jusqu’à ce que vous
vous sentiez à l’aise avec cette manœuvre.

Ce scooter nautique est propulsé par jet d’eau.
La pompe de propulsion est directement con-
nectée au moteur. Ceci signifie que la poussée
de la tuyère produit un certain mouvement dès
que le moteur tourne. Il n’y a pas de “point
mort”. Vous êtes en “marche avant” ou en
“marche arrière”, selon la position du levier
d’inversion (pour VX110 Deluxe).
A_F1K80.book Page 35 Monday, October 24, 2005 3:49 PM

1-36
ESD
GJU21150
Eigenschaften des
Wasserfahrzeugs

Das Wasserfahrzeug wird durch die Schubkraft
gesteuert. Vollständiges Wegnehmen des Ga-
ses hat nur minimale Schubkraft zur Folge. Bei
Geschwindigkeiten über dem Langsamstlauf
nimmt die Lenkbarkeit zunehmend ab, falls
kein Gas gegeben wird. Dieses Modell ist mit
dem Yamaha Engine Management System
(YEMS) ausgestattet, welchem ein Off-Throttle
Steering (OTS) System einverleibt ist. Das
System wird bei Gleitgeschwindigkeit aktivier t,
sobald das Wasserfahrzeug nach Loslassen
des Gashebels gesteuert wird. Das OTS-Sys-
tem hilft beim Wenden, indem es dem dros-
selnden Wasserfahrzeug Schubkraft verleiht.
Für schärfere Wendungen muss allerdings
Gas gegeben und der Lenker gedreht werden.
Das OTS-System bleibt unter Gleitgeschwin-
digkeit oder bei abgestelltem Motor aus. Bei
fallender Motordrehzahl vermag der Lenker
das Wasserfahrzeug nicht mehr zu wenden,
bis wieder Gas gegeben wird oder Langsamst-
laufgeschwingigkeit erreicht worden ist. Üben
Sie Wendemanöver in einem offenen Bereich,
der keine Hindernisse bietet, bis Sie dies gut
beherrschen.

Dieses Wasserfahrzeug wird von einem Was-
ser-Jet angetrieben. Die Jetpumpe ist direkt
mit dem Motor verbunden. Daraus ergibt sich,
dass auch bei geringster Motordrehzahl bereits
Schubkraft vorliegt. Es gibt keine “Leerlauf”-
Stellung. Der Schalthebel weist nur zwei Stel-
lungen auf: Vorwärtsfahrt und Rückwär tsfahr t
(nur VX110 Deluxe).
SJU21150
Características de la moto de agua

La propulsión a chorro hace virar a la moto de
agua. Si se suelta completamente el acelera-
dor, el empuje será mínimo. Si está navegando
a una velocidad superior a la mínima, al soltar
el acelerador se reducirá rápidamente la go-
bernabilidad. Este modelo incorpora el siste-
ma Yamaha de gestión del motor (YEMS) que
incluye el sistema de gobierno sin gas (OTS).
Dicho sistema se activa a velocidad de planeo,
cuando se intenta virar después de soltar el
acelerador. El sistema OTS sigue suministran-
do algo de empuje que permitirá virar mien-
tras la moto de agua desacelera; no obstante,
podrá efectuar una virada más cerrada si da
gas al girar el manillar. El sistema OTS no
funciona a velocidades inferiores a la de pla-
neo o cuando el motor está parado. Cuando el
motor reduzca la marcha, la moto de agua de-
jará de responder al manillar hasta que acelere
de nuevo o alcance la velocidad mínima. Prac-
tique las viradas en un espacio abierto y sin
obstáculos hasta que adquiera un buen tacto
para dicha maniobra.

Esta moto de agua está propulsada a chorro.
La bomba de chorro está directamente acopla-
da al motor. Ello significa que el empuje del
chorro producirá algún movimiento siempre
que el motor esté en marcha. No existe “punto
muerto”. La marcha es “avante” o “atrás”, se-
gún la posición de la palanca del inversor
(VX110 Deluxe).
A_F1K80.book Page 36 Monday, October 24, 2005 3:49 PM

2-24
ESD
GJU19950
Steuerung
Ihr Wasserfahrzeug kann durch Drehen der
Lenkergriffe 1
in dieselbe Richtung, in die Sie
fahren wollen, gelenkt werden.
Werden die Lenkergriffe gedreht, verändert
sich der Winkel der Jetdüse 2
und die Richtung
des Wasserfahrzeugs verändert sich entspre-
chend. Da die Stärke des Schubs die Geschwin-
digkeit und den Grad einer Wendung bestimmt,
muss bei einer beabsichtigten Wendung immer
Gas gegeben werden, außer in der Langsamst-
laufgeschwindigkeit.
Dieses Modell ist mit dem Yamaha Engine Ma-
nagement System (YEMS) ausgestattet, welchem
ein Off-Throttle Steering (OTS) System einverleibt
ist. Das System wird bei Gleitgeschwindigkeit ak-
tivier t, sobald das Wasserfahrzeug nach Loslas-
sen des Gashebels gesteuert wird. Das OTS-Sys-
tem hilft beim Wenden, indem es dem
drosselnden Wasserfahrzeug Schubkraft verleiht.
Für schärfere Wendungen muss allerdings Gas
gegeben und der Lenker gedreht werden. Das
OTS-System bleibt unter Gleitgeschwindigkeit
oder bei abgestelltem Motor aus. Bei fallender
Motordrehzahl vermag der Lenker das Wasser-
fahrzeug nicht mehr zu wenden, bis wieder Gas
gegeben wird oder Langsamstlaufgeschwingig-
keit erreicht worden ist.
SJU19950
Sistema de gobierno
La moto de agua se gobierna girando el mani-
llar 1
en la dirección hacia la que se desea diri-
girla.
Cuando se gira el manillar, el ángulo de la to-
bera de propulsión 2
varía y el rumbo de la
moto de agua varía en consecuencia. Puesto que
la fuerza del chorro propulsor determina la velo-
cidad y el radio de la virada, el acelerador debe
estar siempre abierto cuando se vaya a virar, sal-
vo a la velocidad mínima.
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el siste-
ma de gobierno sin gas (OTS). Dicho sistema se
activa a velocidad de planeo, cuando se intenta
virar después de soltar el acelerador. El sistema
OTS sigue suministrando algo de empuje que
permitirá virar mientras la moto de agua desace-
lera; no obstante, podrá efectuar una virada más
cerrada si da gas al girar el manillar. El sistema
OTS no funciona a velocidades inferiores a la de
planeo o cuando el motor está parado. Cuando el
motor reduzca la marcha, la moto de agua dejará
de responder al manillar hasta que acelere de
nuevo o alcance la velocidad mínima.
A_F1K80.book Page 24 Monday, October 24, 2005 3:49 PM

2-29
F
FJU19940
Système Yamaha de gestion du
moteur (Yamaha Engine
Management System, YEMS)
Ce modèle est équipé d’un système de gestion
intégré et informatisé qui contrôle et règle le
temps d’allumage, l’injection de carburant, les
diagnostics du moteur et le système de réglage
de coupure des gaz (Off-Throttle Steering sys-
tem, OTS).
FJU20723
Système de sécurité Yamaha /
Mode de bas régime
(pour VX110 Deluxe)
Le scooter nautique est équipé d’un transmet-
teur de commande à distance 1
utilisé pour sé-
lectionner les réglages du système de sécurité et
du mode de bas régime. Le scooter nautique
étant programmé pour reconnaître le code inter-
ne de son transmetteur uniquement, le réglage du
système de sécurité ne peut être modifié qu’à
l’aide de ce transmetteur. Si vous perdez le trans-
metteur de commande à distance ou s’il ne fonc-
tionne pas correctement, contactez un conces-
sionnaire Yamaha.
FJU21561
Système de sécurité Ya m a h a
(pour VX110 Deluxe)
Le système de sécurité Yamaha est destiné à
prévenir une utilisation non autorisée ou un vol
du scooter nautique. Le moteur ne peut être dé-
marré si le système de sécurité est en mode ver-
rouillé. Le moteur ne peut être démarré qu’en
mode déverrouillé.
A_F1K80.book Page 29 Monday, October 24, 2005 3:49 PM

3-66
ESD
@
Den Gashebel nicht loslassen, wenn Sie
versuchen von Hindernissen wegzusteu-
ern—Sie brauchen Gas zum Steuern. Ein
Zusammenstoß könnte zu ernsthaften Ver-
letzungen oder zum Tod führen.

Bei Betrieb mit höherer Geschwindigkeit,
sollten Sie allmähliche Wendungen vollzie-
hen oder langsamer werden, bevor Sie wen-
den. Scharfe Wendungen bei hoher Ge-
schwindigkeit könnten das Wasserfahrzeug
seitlich wegschlittern oder schleudern las-
sen und den Fahrer und die Mitfahrer über
Bord werfen, was Verletzung zur Folge ha-
ben könnte.
@
Dieses Modell ist mit dem Yamaha Engine Ma-
nagement System (YEMS) ausgestattet, welchem
ein Off-Throttle Steering (OTS) System einverleibt
ist. Es wird bei Gleitgeschwindigkeit aktiviert, falls
Sie das Wasserfahrzeug steuern wollen, nach-
dem der Gashebel freigegeben worden ist (siehe
Bedingung C oben). Das OTS-System hilft beim
Wenden, indem es dem drosselnden Wasserfahr-
zeug Schubkraft verleiht. Für schärfere Wendun-
gen muss allerdings Gas gegeben und der Lenker
gedreht werden. Das OTS-System bleibt unter
Gleitgeschwindigkeit oder bei abgestelltem Motor
aus. Bei fallender Motordrehzahl vermag der Len-
ker das Wasserfahrzeug nicht mehr zu wenden,
bis wieder Gas gegeben wird oder Langsamst-
laufgeschwingigkeit erreicht worden ist.
@
No suelte el acelerador cuando trate de evi-
tar objetos—para gobernar necesita gas.
Una colisión puede provocar lesiones gra-
ves o mortales.

Cuando navegue a velocidades altas, vire
progresivamente o reduzca la marcha antes
de virar. Las viradas cerradas a alta veloci-
dad pueden provocar el derrapaje de la
moto de agua o el giro sobre si misma, lan-
zando al piloto y a los tripulantes por la
borda, con el consiguiente riesgo de lesio-
nes.
@
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el siste-
ma de gobierno sin gas (OTS). Dicho sistema se
activa a velocidad de planeo, cuando se intenta
virar después de soltar el acelerador (ver condi-
ción C más arriba). El sistema OTS sigue sumi-
nistrando algo de empuje que permitirá virar
mientras la moto de agua desacelera; no obstan-
te, podrá efectuar una virada más cerrada si da
gas al girar el manillar. El sistema OTS no fun-
ciona a velocidades inferiores a la de planeo o
cuando el motor está parado. Cuando el motor
reduzca la marcha, la moto de agua dejará de res-
ponder al manillar hasta que acelere de nuevo o
alcance la velocidad mínima.
A_F1K80.book Page 66 Monday, October 24, 2005 3:49 PM
