2006 YAMAHA TDM 900 Notices Demploi (in French)

CONSIGNES DE SÉCURITÉ
1-2
1

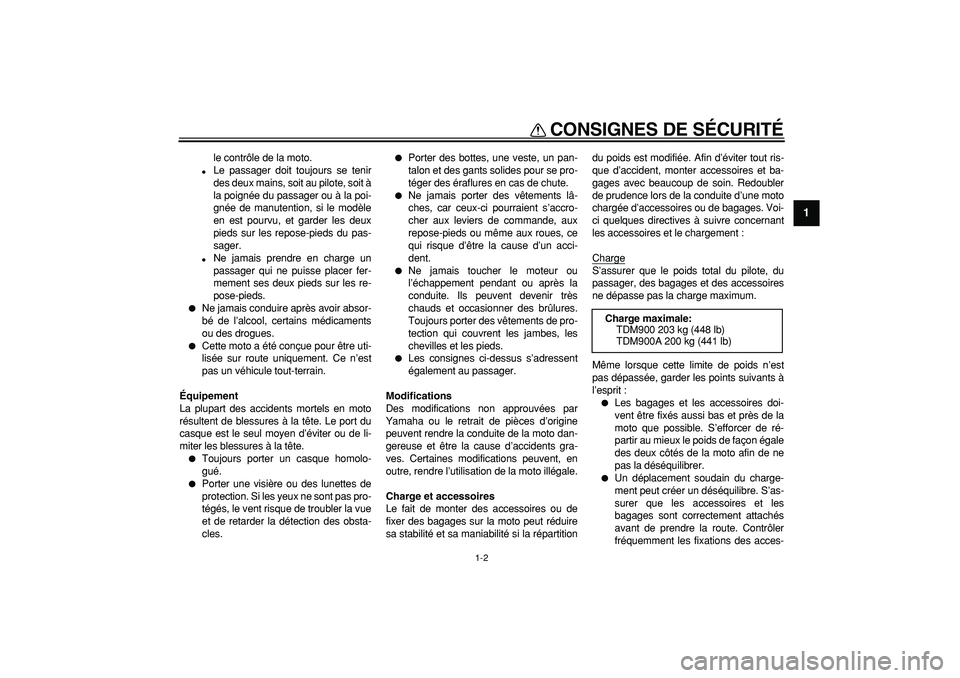

le contrôle de la moto.

Le passager doit toujours se tenir
des deux mains, soit au pilote, soit à
la poignée du passager ou à la poi-
gnée de manutention, si le modèle
en est pourvu, et garder les deux
pieds sur les repose-pieds du pas-
sager.

Ne jamais prendre en charge un
passager qui ne puisse placer fer-
mement ses deux pieds sur les re-
pose-pieds.

Ne jamais conduire après avoir absor-
bé de l’alcool, certains médicaments
ou des drogues.

Cette moto a été conçue pour être uti-
lisée sur route uniquement. Ce n’est
pas un véhicule tout-terrain.
Équipement
La plupart des accidents mortels en moto
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de li-
miter les blessures à la tête.

Toujours porter un casque homolo-
gué.

Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas pro-
tégés, le vent risque de troubler la vue
et de retarder la détection des obsta-
cles.

Porter des bottes, une veste, un pan-
talon et des gants solides pour se pro-
téger des éraflures en cas de chute.

Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’accro-
cher aux leviers de commande, aux
repose-pieds ou même aux roues, ce
qui risque d’être la cause d’un acci-
dent.

Ne jamais toucher le moteur ou
l’échappement pendant ou après la
conduite. Ils peuvent devenir très
chauds et occasionner des brûlures.
Toujours porter des vêtements de pro-
tection qui couvrent les jambes, les
chevilles et les pieds.

Les consignes ci-dessus s’adressent
également au passager.
Modifications
Des modifications non approuvées par
Yamaha ou le retrait de pièces d’origine
peuvent rendre la conduite de la moto dan-
gereuse et être la cause d’accidents gra-
ves. Certaines modifications peuvent, en
outre, rendre l’utilisation de la moto illégale.
Charge et accessoires
Le fait de monter des accessoires ou de
fixer des bagages sur la moto peut réduire
sa stabilité et sa maniabilité si la répartitiondu poids est modifiée. Afin d’éviter tout ris-
que d’accident, monter accessoires et ba-
gages avec beaucoup de soin. Redoubler
de prudence lors de la conduite d’une moto
chargée d’accessoires ou de bagages. Voi-
ci quelques directives à suivre concernant
les accessoires et le chargement :
Charge
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum.
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :


Les bagages et les accessoires doi-
vent être fixés aussi bas et près de la
moto que possible. S’efforcer de ré-
partir au mieux le poids de façon égale
des deux côtés de la moto afin de ne
pas la déséquilibrer.

Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les
bagages sont correctement attachés
avant de prendre la route. Contrôler
fréquemment les fixations des acces-
Charge maximale:
TDM900 203 kg (448 lb)
TDM900A 200 kg (441 lb)

CONSIGNES DE SÉCURITÉ
1-3
1

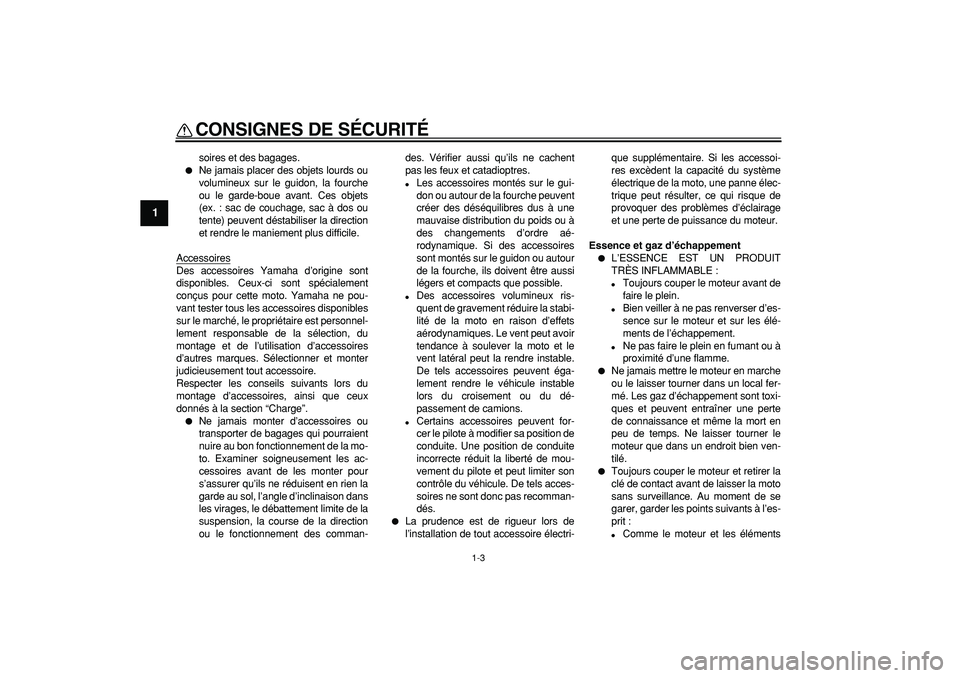

soires et des bagages.

Ne jamais placer des objets lourds ou
volumineux sur le guidon, la fourche
ou le garde-boue avant. Ces objets
(ex. : sac de couchage, sac à dos ou
tente) peuvent déstabiliser la direction
et rendre le maniement plus difficile.
Accessoires
Des accessoires Yamaha d’origine sont
disponibles. Ceux-ci sont spécialement
conçus pour cette moto. Yamaha ne pou-
vant tester tous les accessoires disponibles
sur le marché, le propriétaire est personnel-
lement responsable de la sélection, du
montage et de l’utilisation d’accessoires
d’autres marques. Sélectionner et monter
judicieusement tout accessoire.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.


Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la mo-
to. Examiner soigneusement les ac-
cessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres.

Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou autour
de la fourche, ils doivent être aussi
légers et compacts que possible.

Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité de la moto en raison d’effets
aérodynamiques. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
De tels accessoires peuvent éga-
lement rendre le véhicule instable
lors du croisement ou du dé-
passement de camions.

Certains accessoires peuvent for-
cer le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires ne sont donc pas recomman-
dés.

La prudence est de rigueur lors de
l’installation de tout accessoire électri-que supplémentaire. Si les accessoi-
res excèdent la capacité du système
électrique de la moto, une panne élec-
trique peut résulter, ce qui risque de
provoquer des problèmes d’éclairage
et une perte de puissance du moteur.
Essence et gaz d’échappement

L’ESSENCE EST UN PRODUIT
TRÈS INFLAMMABLE :

Toujours couper le moteur avant de
faire le plein.

Bien veiller à ne pas renverser d’es-
sence sur le moteur et sur les élé-
ments de l’échappement.

Ne pas faire le plein en fumant ou à
proximité d’une flamme.

Ne jamais mettre le moteur en marche
ou le laisser tourner dans un local fer-
mé. Les gaz d’échappement sont toxi-
ques et peuvent entraîner une perte
de connaissance et même la mort en
peu de temps. Ne laisser tourner le
moteur que dans un endroit bien ven-
tilé.

Toujours couper le moteur et retirer la
clé de contact avant de laisser la moto
sans surveillance. Au moment de se
garer, garder les points suivants à l’es-
prit :

Comme le moteur et les éléments

CONSIGNES DE SÉCURITÉ
1-4
1

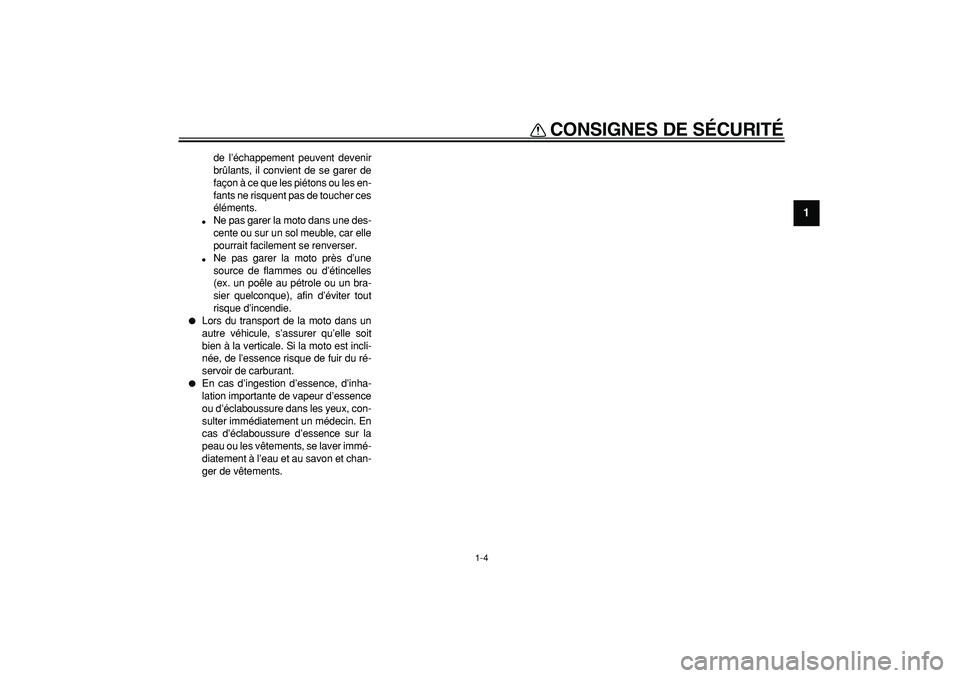

de l’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne risquent pas de toucher ces
éléments.

Ne pas garer la moto dans une des-
cente ou sur un sol meuble, car elle
pourrait facilement se renverser.

Ne pas garer la moto près d’une
source de flammes ou d’étincelles
(ex. un poêle au pétrole ou un bra-
sier quelconque), afin d’éviter tout
risque d’incendie.

Lors du transport de la moto dans un
autre véhicule, s’assurer qu’elle soit
bien à la verticale. Si la moto est incli-
née, de l’essence risque de fuir du ré-
servoir de carburant.

En cas d’ingestion d’essence, d’inha-
lation importante de vapeur d’essence
ou d’éclaboussure dans les yeux, con-
sulter immédiatement un médecin. En
cas d’éclaboussure d’essence sur la
peau ou les vêtements, se laver immé-
diatement à l’eau et au savon et chan-
ger de vêtements.

2-1
1
2
3
4
5
6
7
8
9

DESCRIPTION
FAU32220
Vue gauche
TDM900
12
345678
9 9 10 11 12 13 1412
345678
9 9 10 11 12 13 14

1. Vis de réglage de la précontrainte de ressort de la fourche
(page 3-16)
2. Vis de réglage de l’amortissement de la fourche (page 3-16)
3. Élément du filtre à air (page 6-13)
4. Bouton de réglage de la force d’amortissement à la compression du
combiné ressort-amortisseur (page 3-17)
5. Batterie (page 6-29)
6. Fusibles (page 6-30)
7. Compartiment de rangement (page 3-15)8. Poignée de manutention
9. Support de sangle de fixation des bagages (page 3-19)
10. Serrure de selle (page 3-15)
11. Bouton de réglage de la force d’amortissement à la détente du
combiné ressort-amortisseur (page 3-17)
12. Bague de réglage de la précontrainte de ressort du combiné
ressort-amortisseur (page 3-17)
13. Sélecteur (page 3-11)
14. Vis de vidange d’huile moteur A (page 6-8)

DESCRIPTION
2-2
2
3
4
5
6
7
8
9

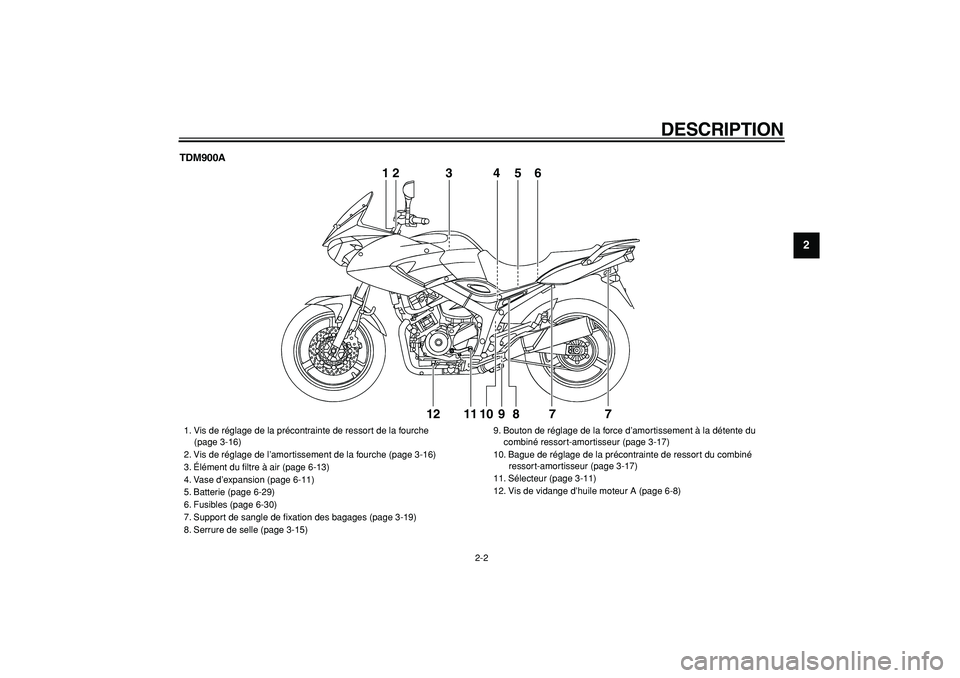

TDM900A
12
3456
7 7 8 9 10 11 1212
3456

1. Vis de réglage de la précontrainte de ressort de la fourche
(page 3-16)
2. Vis de réglage de l’amortissement de la fourche (page 3-16)
3. Élément du filtre à air (page 6-13)
4. Vase d’expansion (page 6-11)
5. Batterie (page 6-29)
6. Fusibles (page 6-30)
7. Support de sangle de fixation des bagages (page 3-19)
8. Serrure de selle (page 3-15)9. Bouton de réglage de la force d’amortissement à la détente du
combiné ressort-amortisseur (page 3-17)
10. Bague de réglage de la précontrainte de ressort du combiné
ressort-amortisseur (page 3-17)
11. Sélecteur (page 3-11)
12. Vis de vidange d’huile moteur A (page 6-8)

DESCRIPTION
2-3
1
2
3
4
5
6
7
8
9

FAU32230

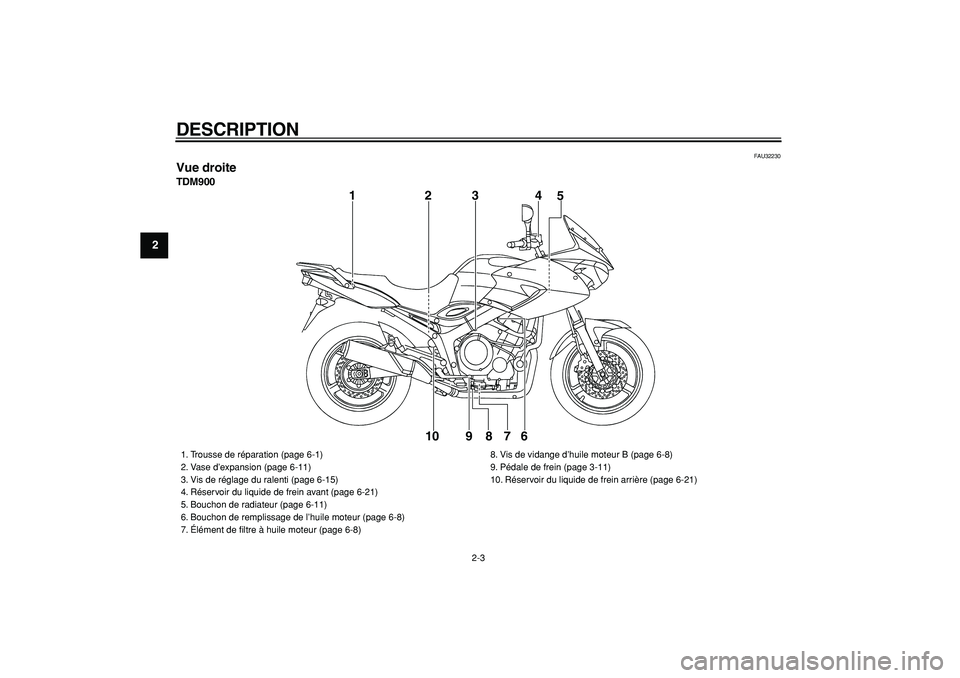

Vue droite
TDM900
1234
5
6 7 8 9 10

1. Trousse de réparation (page 6-1)
2. Vase d’expansion (page 6-11)
3. Vis de réglage du ralenti (page 6-15)
4. Réservoir du liquide de frein avant (page 6-21)
5. Bouchon de radiateur (page 6-11)
6. Bouchon de remplissage de l’huile moteur (page 6-8)
7. Élément de filtre à huile moteur (page 6-8)8. Vis de vidange d’huile moteur B (page 6-8)
9. Pédale de frein (page 3-11)
10. Réservoir du liquide de frein arrière (page 6-21)

DESCRIPTION
2-4
2
3
4
5
6
7
8
9

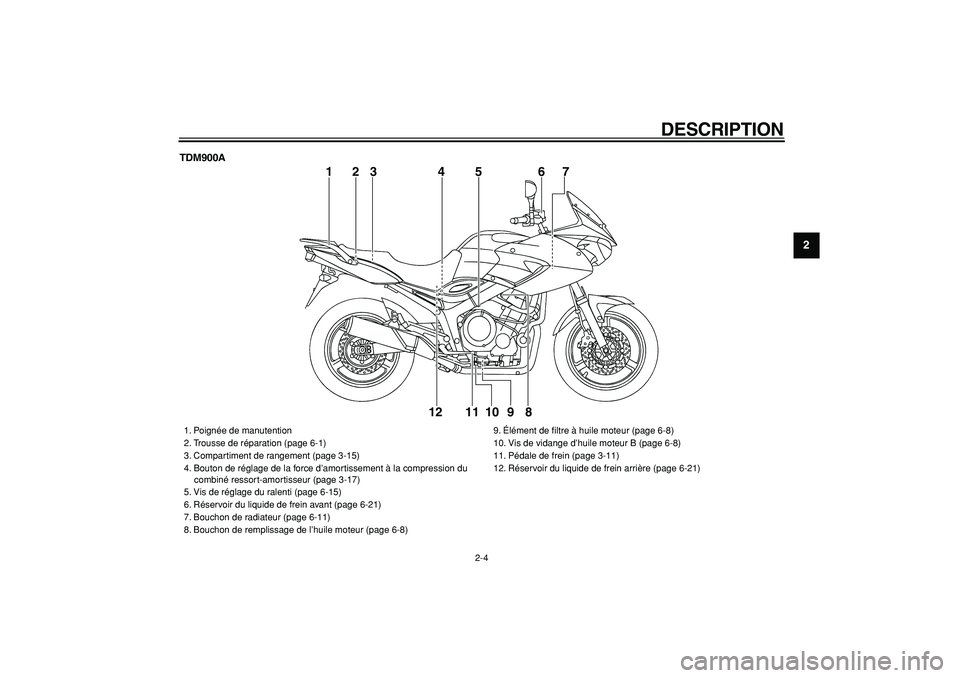

TDM900A
1
56
7
8 9 10 11 12
23 4

1. Poignée de manutention
2. Trousse de réparation (page 6-1)
3. Compartiment de rangement (page 3-15)
4. Bouton de réglage de la force d’amortissement à la compression du
combiné ressort-amortisseur (page 3-17)
5. Vis de réglage du ralenti (page 6-15)
6. Réservoir du liquide de frein avant (page 6-21)
7. Bouchon de radiateur (page 6-11)
8. Bouchon de remplissage de l’huile moteur (page 6-8)9. Élément de filtre à huile moteur (page 6-8)
10. Vis de vidange d’huile moteur B (page 6-8)
11. Pédale de frein (page 3-11)
12. Réservoir du liquide de frein arrière (page 6-21)

DESCRIPTION
2-5
1
2
3
4
5
6
7
8
9

FAU10430

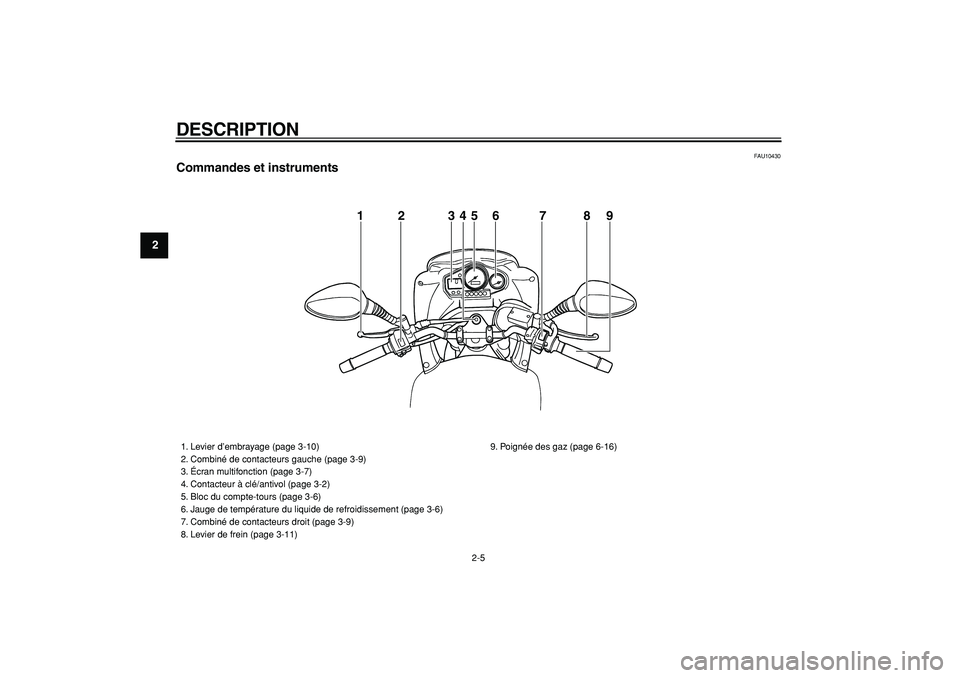

Commandes et instruments
1 2 345 6 7 8 9

1. Levier d’embrayage (page 3-10)
2. Combiné de contacteurs gauche (page 3-9)
3. Écran multifonction (page 3-7)
4. Contacteur à clé/antivol (page 3-2)
5. Bloc du compte-tours (page 3-6)
6. Jauge de température du liquide de refroidissement (page 3-6)
7. Combiné de contacteurs droit (page 3-9)
8. Levier de frein (page 3-11)9. Poignée des gaz (page 6-16)
