2006 YAMAHA MT-01 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
GAU10680
SCHLOSS
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel von der Position
“OFF” aus hineindrücken und auf
“LOCK” drehen, während er weiter
eingedrückt wird.
3. Den Schlüssel abziehen.Lenker entriegeln
Den Zündschlüssel hineindrücken und
dann auf “OFF” drehen, während er weiter
eingedrückt wird.
WARNUNG
GWA10060
Den Zündschlüssel niemals auf “OFF”
oder “LOCK” stellen während das Fahr-
zeug in Bewegung ist, andernfalls wird
das elektrische System ausgeschaltet
und kann zu Kontrollverlust oder einem
Unfall führen. Stellen Sie sicher, dass
das Fahrzeug steht, bevor Sie den Zünd-
schlüssel auf “OFF” oder “LOCK” dre-hen.
GAU10941
(Parken)
Der Lenker ist verriegelt, das Rücklicht, die
Kennzeichenbeleuchtung und das vordere
Standlicht sind an. Die Warnblinkanlage
und die Blinker können eingeschaltet wer-
den, aber alle anderen elektrischen Anla-
gen sind ausgeschaltet. Der Schlüssel lässt
sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “” drehen
kann.
ACHTUNG:
GCA11020
Die Parkposition nicht über einen länge-
ren Zeitraum verwenden, andernfalls könnte sich die Batterie entladen.
1. Drücken.
2. Abbiegen.
1. Drücken.
2. Abbiegen.
U5YUG1G0.book Page 3 Tuesday, September 13, 2005 7:28 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU11003
Warn- und Kontrollleuchten
GAU11030
Blinker-Kontrollleuchten “” und “”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11060
Leerlauf-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11361
Reserve-Warnleuchte “”
Diese Reserve-Warnleuchte leuchtet wenn
der Kraftstoffstand im Tank unter ca. 3.0 L
(0.79 US gal) (0.66 Imp.gal) fällt. In diesem
Fall sobald wie möglich auftanken.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.HINWEIS:Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für die Prüfung des
Kraftstoffstands ausgestattet. Falls der
Kraftstoffstand-Prüfstromkreis defekt ist,
wird der folgende Vorgang so lange wieder-
holt, bis die Fehlfunktion korrigiert worden
ist: Die Reserve-Warnleuchte wird acht Mal
aufblinken und dann 3.0 Sekunden lang
ausgehen. In diesem Fall das Fahrzeug von
einer Yamaha-Fachwerkstatt überprüfen lassen.
GAU11530
Motorstörungs-Warnleuchte “”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn ein elektrischer Überwachungskreis
des Motors defekt ist. Lassen Sie in diesem
Fall die Stromkreis-Prüfeinrichtung in einer
Yamaha-Fachwerkstatt überprüfen. (Siehe
Seite 3-5 zu einer Beschreibung der Strom-
kreis-Prüfeinrichtung.)
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden. Falls die
Warnleuchte nicht einige Sekunden lang
aufleuchtet und danach erlischt, den elektri-
schen Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU38620
Anzeigeleuchte des Wegfahrsperren-
Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in die Stellung “ON” geprüft werden.
Falls die Anzeigeleuchte nicht einige Se-
kunden lang aufleuchtet und dann erlischt,
den elektrischen Stromkreis in einer
Yamaha-Fachwerkstatt überprüfen lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
1. Motorstörungs-Warnleuchte “”
2. Linke Blinker-Kontrollleuchte “”
3. Leerlauf-Kontrollleuchte “”
4. Anzeigeleuchte des Wegfahrsperren-Sys-
tems
5. Reserve-Warnleuchte “”
6. Rechte Blinker-Kontrollleuchte “”
7. Fernlicht-Kontrollleuchte “”U5YUG1G0.book Page 4 Tuesday, September 13, 2005 7:28 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. (Siehe Seite 3-5
zu einer Beschreibung der Stromkreis-Prüf-
einrichtung.)
GAU36852

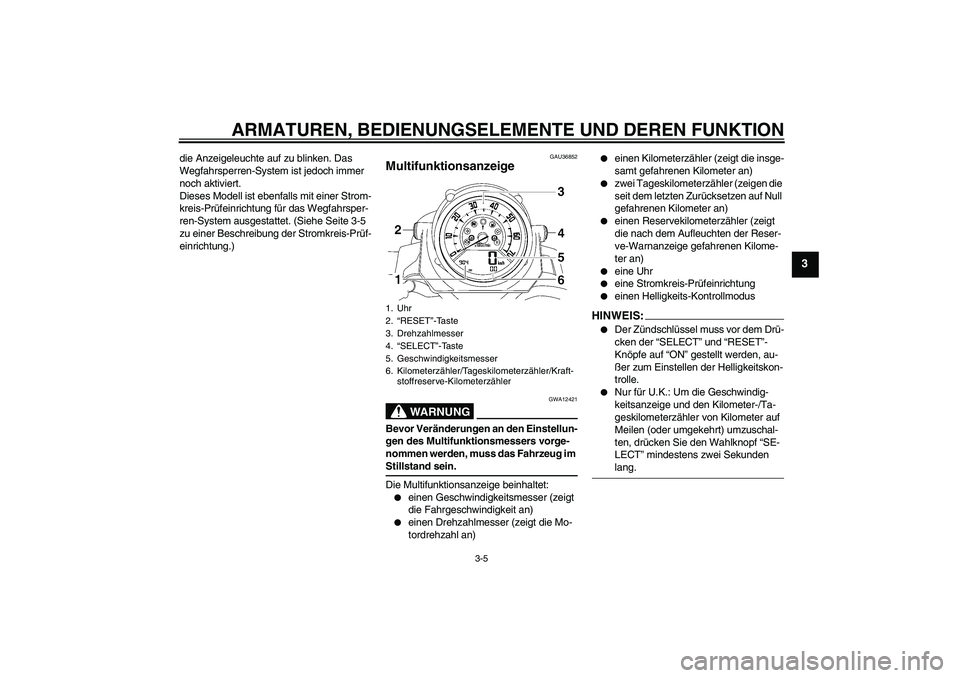

Multifunktionsanzeige
WARNUNG
GWA12421
Bevor Veränderungen an den Einstellun-
gen des Multifunktionsmessers vorge-
nommen werden, muss das Fahrzeug im Stillstand sein.
Die Multifunktionsanzeige beinhaltet:

einen Geschwindigkeitsmesser (zeigt
die Fahrgeschwindigkeit an)


einen Drehzahlmesser (zeigt die Mo-
tordrehzahl an)


einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)


zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)


einen Reservekilometerzähler (zeigt
die nach dem Aufleuchten der Reser-
ve-Warnanzeige gefahrenen Kilome-
ter an)


eine Uhr


eine Stromkreis-Prüfeinrichtung


einen Helligkeits-Kontrollmodus
HINWEIS:

Der Zündschlüssel muss vor dem Drü-
cken der “SELECT” und “RESET”-
Knöpfe auf “ON” gestellt werden, au-
ßer zum Einstellen der Helligkeitskon-
trolle.


Nur für U.K.: Um die Geschwindig-
keitsanzeige und den Kilometer-/Ta-
geskilometerzähler von Kilometer auf
Meilen (oder umgekehrt) umzuschal-
ten, drücken Sie den Wahlknopf “SE-
LECT” mindestens zwei Sekunden lang.
1. Uhr
2.“RESET”-Taste
3. Drehzahlmesser
4.“SELECT”-Taste
5. Geschwindigkeitsmesser
6. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
U5YUG1G0.book Page 5 Tuesday, September 13, 2005 7:28 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.ACHTUNG:
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.Roter Bereich: 5500 U/min und darüber
Die Drehzahlmesser-Nadel blinkt, wenn sie
die rote Zone erreicht und überschreitet.Uhranzeige
Uhr stellen
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige blinken
wird.
4. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” drücken
und freigeben, um die Uhr zu starten.Kilometerzähler-Betriebsarten
Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart “ODO” (Odometer)
sowie den Tageskilometerzähler-Betriebs-
arten “TRIP 1” und “TRIP 2” umgeschaltet
werden:
ODO → TRIP 1 → TRIP 2 → ODO
Sobald die Reserve-Warnleuchte leuchtet
(siehe dazu Seite 3-4) wechselt das Display
automatisch auf die Reservekilometerzäh-
ler-Betriebsart “F-TRIP”. Der Reservekilo-
meterzähler zeichnet die seit Aufleuchten
der Reserve-Warnleuchte zurückgelegte
Strecke auf. Mit dem Wahlknopf “SELECT”
kann in diesem Fall in folgender Reihenfol-
ge zwischen den verschiedenen Betriebs-
arten umgeschaltet werden:
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
1. Uhr
1. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
U5YUG1G0.book Page 6 Tuesday, September 13, 2005 7:28 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf “SELECT”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten. Falls der Reservekilometer-
zähler nicht manuell zurückgestellt wird,
geschieht dies automatisch, sobald nach
dem Tanken weitere 5 km (3 mi) gefahren
wurden.
Stromkreis-Prüfeinrichtungen
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Ist einer dieser Stromkreise defekt, leuchtet
die Motorstörungs-Warnleuchte auf und die
Kilometerzähler/Tageskilometerzähler-An-
zeige zeigt einen zweistelligen Fehlercode
an (z.B. 12, 13, 14).
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet.
Ist einer der Stromkreise des Wegfahrsper-
ren-Systems defekt, blinkt die Anzeige-
leuchte des Wegfahrsperren-Systems auf
und die Anzeige zeigt einen zweistelligen
Fehlercode an (z.B. 51, 52, 53).
HINWEIS:Falls die Anzeige den Fehlercode 52 an-
zeigt, könnte dies durch eine Störbeeinflus-
sung vom Transponder verursacht werden.
Tritt diese Fehleranzeige auf, versuchen Sie das Folgende.
1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.HINWEIS:Sicherstellen, dass keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und dass immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
ACHTUNG:
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-den.
Helligkeits-Kontrollmodus1. Drehzahlmesser-Konsole
2. LCD
3. Drehzahlmesser-Nadel
U5YUG1G0.book Page 7 Tuesday, September 13, 2005 7:28 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
Die Helligkeit kann für Folgendes eingestellt
werden:

die Drehzahlmesser-Konsole (Ele-
ment “1”)


die LCD (Element “2”)


Die Drehzahlmesser-Nadel (Element
“3”)
Den Helligkeits-Kontrollmodus folgender-
maßen auswählen.
1. Den Schlüssel auf “OFF” drehen.
2. Drücken und halten Sie den Wahl-
knopf “SELECT”.
3. Drehen Sie den Zündschlüssel auf
“ON” und geben Sie dann nach fünf
Sekunden den Wahlknopf “SELECT”
frei.
Element “1” wird angezeigt.4. Den Helligkeitspegel des Drehzahl-
messers durch Drücken des Rückstell-
knopfes “RESET” einstellen.
5. Den Wahlknopf “SELECT” drücken,
um die LCD zu wählen.
Element “2” wird angezeigt.
Den Helligkeitspegel der LCD durch
Drücken des Rückstellknopfes “RE-
SET” einstellen.
6. Den Wahlknopf “SELECT” drücken,
um die Drehzahlmesser-Nadel zu
wählen.
Element “3” wird angezeigt.
Den Helligkeitspegel der Drehzahl-
messer-Nadel durch Drücken des
Rückstellknopfes “RESET” einstellen.7. Den Wahlknopf “SELECT” drücken
und die Multifunktionsanzeige wird
zum Kilometerzähler- oder Tageskilo-
meterzähler-Modus zurückkehren.
1. Drehzahlmesser-Konsole
2. Element-Nummer
3. Helligkeitspegel
1. LCD
2. Element-Nummer
3. Helligkeitspegel
1. Drehzahlmesser-Nadel
2. Element-Nummer
3. Helligkeitspegel
U5YUG1G0.book Page 8 Tuesday, September 13, 2005 7:28 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
GAU12331
Diebstahlanlage
(Sonderzubehör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
GAU12344
Lenkerarmaturen Links
Rechts
GAU12350
Lichthupenschalter “”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
1. Lichthupenschalter “”
2. Abblendschalter “/”
3. Blinkerschalter “/”
4. Hupenschalter “”
5. Warnblinkschalter “”
1. Motorstoppschalter “/”
2. Starterschalter “”
U5YUG1G0.book Page 9 Tuesday, September 13, 2005 7:28 PM

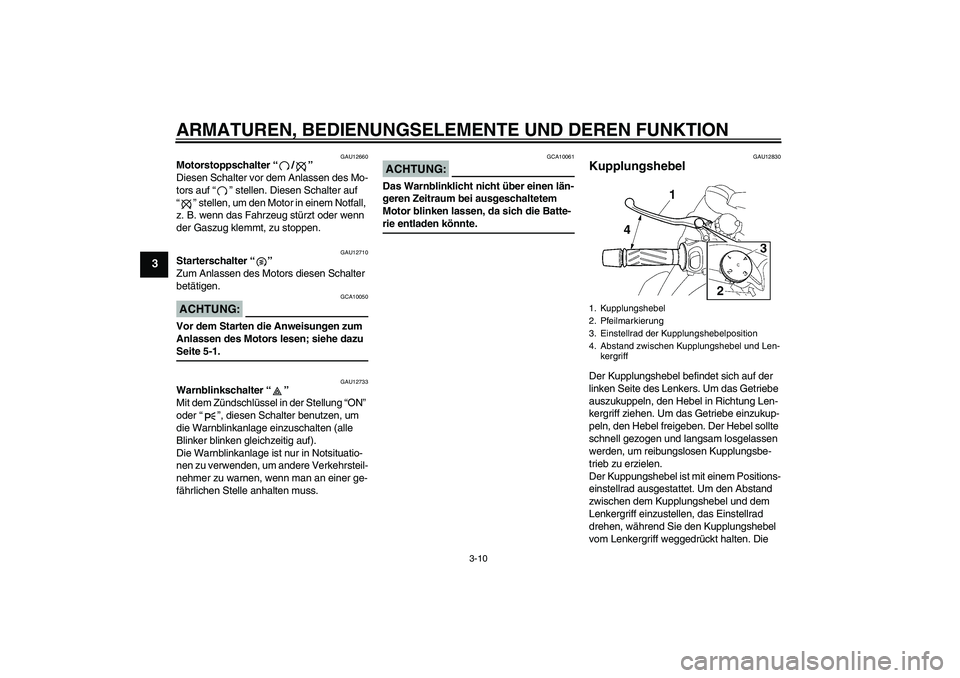

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. Diesen Schalter auf
“” stellen, um den Motor in einem Notfall,
z. B. wenn das Fahrzeug stürzt oder wenn
der Gaszug klemmt, zu stoppen.
GAU12710
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
GAU12733
Warnblinkschalter “”
Mit dem Zündschlüssel in der Stellung “ON”
oder “”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.
ACHTUNG:
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-rie entladen könnte.
GAU12830
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kuppungshebel ist mit einem Positions-
einstellrad ausgestattet. Um den Abstand
zwischen dem Kupplungshebel und dem
Lenkergriff einzustellen, das Einstellrad
drehen, während Sie den Kupplungshebel
vom Lenkergriff weggedrückt halten. Die 1. Kupplungshebel
2. Pfeilmarkierung
3. Einstellrad der Kupplungshebelposition
4. Abstand zwischen Kupplungshebel und Len-
kergriff
U5YUG1G0.book Page 10 Tuesday, September 13, 2005 7:28 PM
