WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
2
3
4
56
7
8
9

Hinten
WARNUNG

GWA10300

Vermeiden Sie es plötzlich und hart
zu bremsen (besonders wenn Sie
nach einer Seite gelehnt sind), an-
dernfalls könnte der Roller schlit-
tern oder stürzen.

Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie
Kanaldeckel werden bei nassem
Wetter sehr glatt. Deshalb Ge-
schwindigkeit verringern, während
Sie sich einem solchen Bereich nä-
hern und beim Überqueren Vorsicht
walten lassen.

Bedenken Sie immer, daß das
Bremsen auf naßen Straßen viel
schwieriger ist.

Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein kann,stets ein vernünftiges Tempo ein-
halten.
GAU16820
Tips zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:

Beim Beschleunigen hohe Drehzahlen
vermeiden.

Unnötig hohe Drehzahlen ohne Last
vermeiden.

Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE

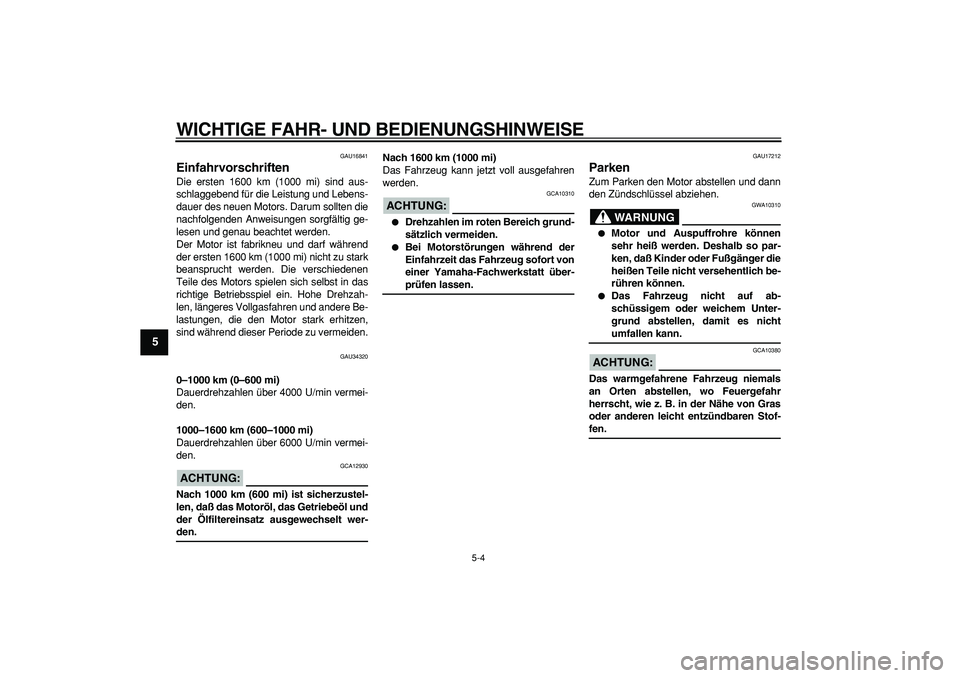

5-4
1
2
3
4
5
6
7
8
9

GAU16841
Einfahrvorschriften
Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU34320
0–1000 km (0–600 mi)
Dauerdrehzahlen über 4000 U/min vermei-
den.
1000–1600 km (600–1000 mi)
Dauerdrehzahlen über 6000 U/min vermei-
den.
ACHTUNG:

GCA12930
Nach 1000 km (600 mi) ist sicherzustel-
len, daß das Motoröl, das Getriebeöl und
der Ölfiltereinsatz ausgewechselt wer-
den.Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG:

GCA10310

Drehzahlen im roten Bereich grund-
sätzlich vermeiden.

Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAU17212
Parken
Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG

GWA10310

Motor und Auspuffrohre können
sehr heiß werden. Deshalb so par-
ken, daß Kinder oder Fußgänger die
heißen Teile nicht versehentlich be-
rühren können.

Das Fahrzeug nicht auf ab-
schüssigem oder weichem Unter-
grund abstellen, damit es nicht
umfallen kann.
ACHTUNG:

GCA10380
Das warmgefahrene Fahrzeug niemals
an Orten abstellen, wo Feuergefahr
herrscht, wie z. B. in der Nähe von Gras
oder anderen leicht entzündbaren Stof-
fen.

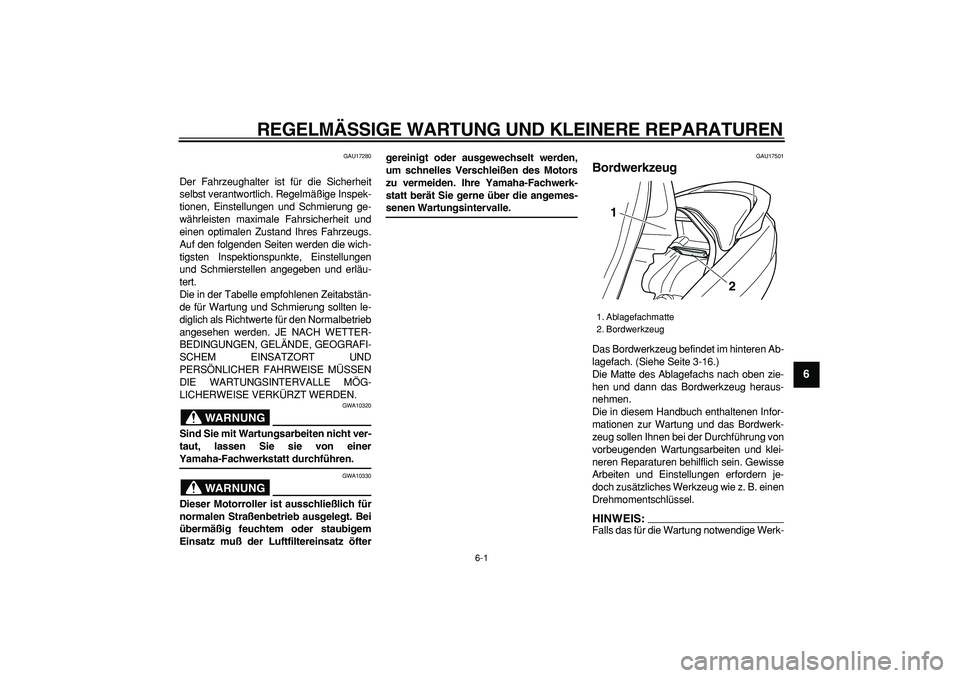

6-1
2
3
4
5
67
8
9

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
GAU17280
Der Fahrzeughalter ist für die Sicherheit
selbst verantwortlich. Regelmäßige Inspek-
tionen, Einstellungen und Schmierung ge-
währleisten maximale Fahrsicherheit und
einen optimalen Zustand Ihres Fahrzeugs.
Auf den folgenden Seiten werden die wich-
tigsten Inspektionspunkte, Einstellungen
und Schmierstellen angegeben und erläu-
tert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. JE NACH WETTER-
BEDINGUNGEN, GELÄNDE, GEOGRAFI-
SCHEM EINSATZORT UND
PERSÖNLICHER FAHRWEISE MÜSSEN
DIE WARTUNGSINTERVALLE MÖG-
LICHERWEISE VERKÜRZT WERDEN.
WARNUNG

GWA10320
Sind Sie mit Wartungsarbeiten nicht ver-
taut, lassen Sie sie von einer
Yamaha-Fachwerkstatt durchführen.
WARNUNG

GWA10330
Dieser Motorroller ist ausschließlich für
normalen Straßenbetrieb ausgelegt. Bei
übermäßig feuchtem oder staubigem
Einsatz muß der Luftfiltereinsatz öftergereinigt oder ausgewechselt werden,
um schnelles Verschleißen des Motors
zu vermeiden. Ihre Yamaha-Fachwerk-
statt berät Sie gerne über die angemes-
senen Wartungsintervalle.
GAU17501
Bordwerkzeug
Das Bordwerkzeug befindet im hinteren Ab-
lagefach. (Siehe Seite 3-16.)
Die Matte des Ablagefachs nach oben zie-
hen und dann das Bordwerkzeug heraus-
nehmen.
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.
HINWEIS:

Falls das für die Wartung notwendige Werk-
1. Ablagefachmatte
2. Bordwerkzeug
1
2

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

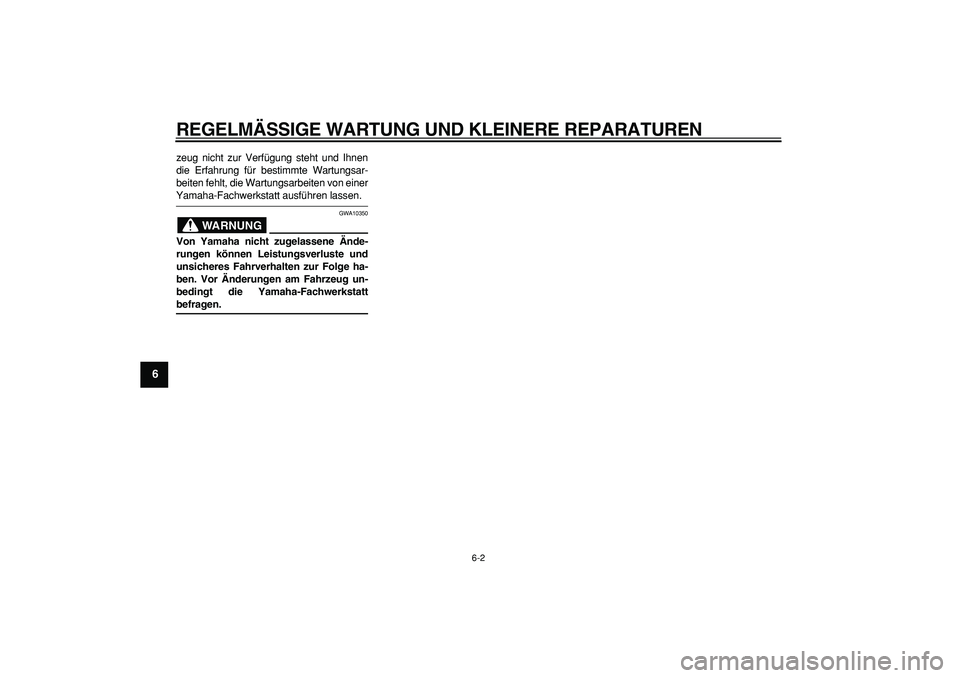

6-2
1
2
3
4
5
6
7
8
9

zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, die Wartungsarbeiten von einer
Yamaha-Fachwerkstatt ausführen lassen.
WARNUNG

GWA10350
Von Yamaha nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die Yamaha-Fachwerkstatt
befragen.

REGELM ÄSSIGE WARTUNG UND KLEINERE REPARATUREN

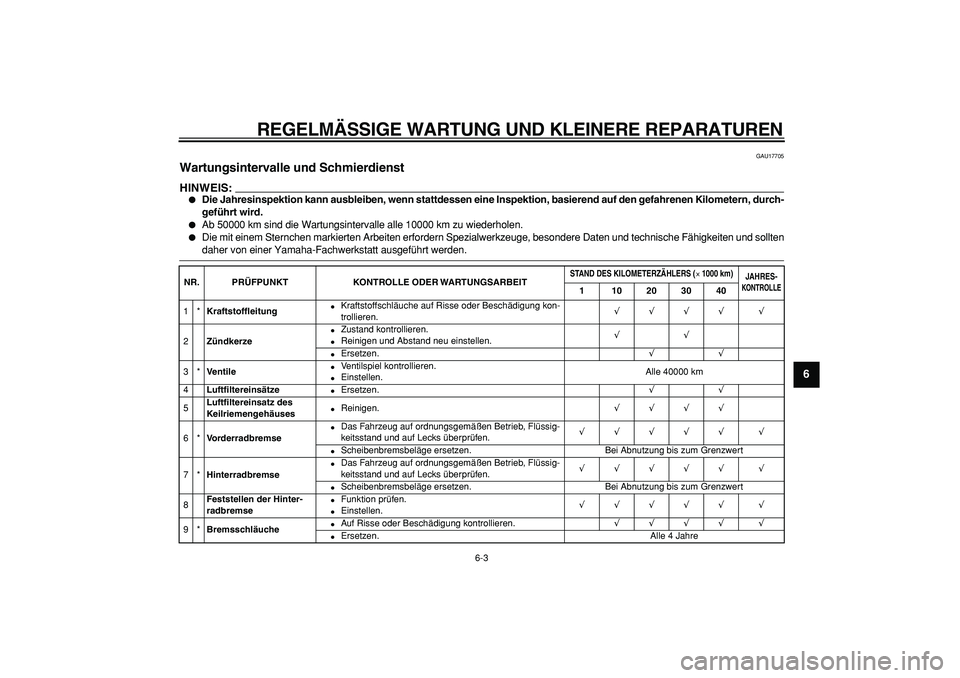

6-3 2
3
4
5
67
8
9
GAU17705
Wartungsintervalle und Schmierdienst
HINWEIS:


Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, \
basierend auf den gefahrenen Kilometern, durch-
gef ührt wird.

Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.

Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, \
besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PR ÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT
STAND DES KILOMETERZ ÄHLERS (

×

1000 km)
JAHRES-
KONTROLLE

1 10203040

1*
Kraftstof fleitung

Kraftstoffschläuche auf Risse oder Beschädigung kon-
trollieren.
√√√√ √

2
Z ündkerze

Zustand kontrollieren.

Reinigen und Abstand neu einstellen.
√√

Ersetzen.
√√

3*
Ventile

Ventilspiel kontrollieren.

Einstellen. Alle 40000 km
4
Luft filtereins ätze

Ersetzen.
√√

5
Luft filtereinsatz des
Keilriemengeh äuses

Reinigen.
√√√√

6*
Vorderradbremse

Das Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.
√√√√√ √

Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
7*
Hinterradbremse

Das Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.
√√√√√ √

Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
8
Feststellen der Hinter-
radbremse

Funktion prüfen.

Einstellen.
√√√√√ √

9*
Bremsschl äuche

Auf Risse oder Beschädigung kontrollieren.
√√√√ √

Ersetzen. Alle 4 Jahre

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

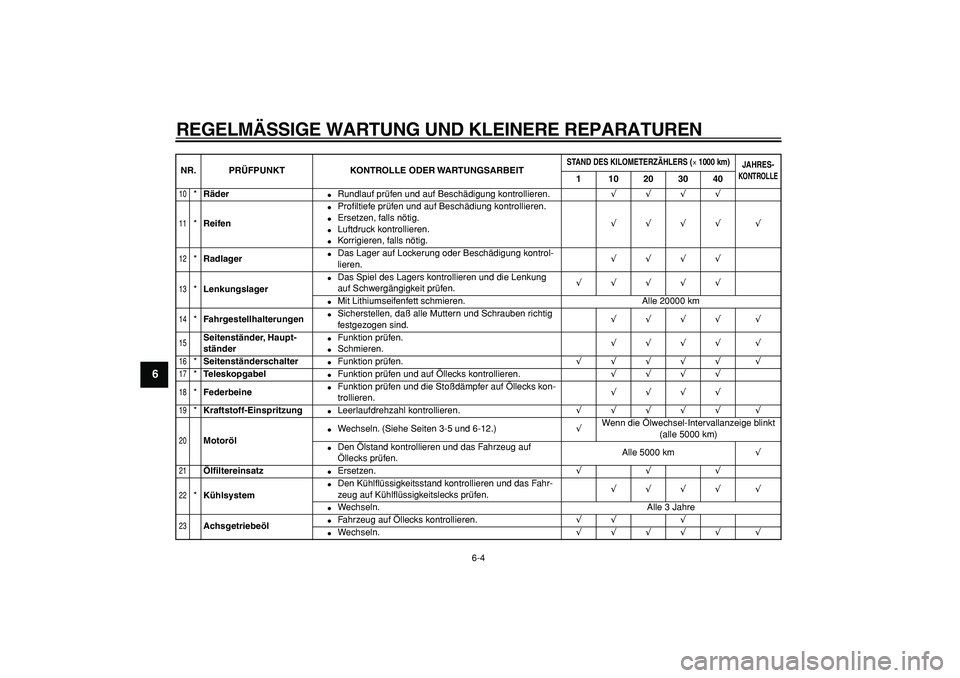

6-4
1
2
3
4
5
6
7
8
9

10

*
Räder

Rundlauf prüfen und auf Beschädigung kontrollieren.
√√√√
11

*
Reifen

Profiltiefe prüfen und auf Beschädiung kontrollieren.

Ersetzen, falls nötig.

Luftdruck kontrollieren.

Korrigieren, falls nötig.
√√√√ √
12

*
Radlager

Das Lager auf Lockerung oder Beschädigung kontrol-
lieren.
√√√√
13

*
Lenkungslager

Das Spiel des Lagers kontrollieren und die Lenkung
auf Schwergängigkeit prüfen.
√√√√√

Mit Lithiumseifenfett schmieren. Alle 20000 km
14

*
Fahrgestellhalterungen

Sicherstellen, daß alle Muttern und Schrauben richtig
festgezogen sind.
√√√√ √
15

Seitenständer, Haupt-
ständer

Funktion prüfen.

Schmieren.
√√√√ √
16

*
Seitenständerschalter

Funktion prüfen.
√√√√√ √
17

*
Teleskopgabel

Funktion prüfen und auf Öllecks kontrollieren.
√√√√
18

*
Federbeine

Funktion prüfen und die Stoßdämpfer auf Öllecks kon-
trollieren.
√√√√
19

*
Kraftstoff-Einspritzung

Leerlaufdrehzahl kontrollieren.
√√√√√ √
20

Motoröl

Wechseln. (Siehe Seiten 3-5 und 6-12.)
√
Wenn die Ölwechsel-Intervallanzeige blinkt
(alle 5000 km)

Den Ölstand kontrollieren und das Fahrzeug auf
Öllecks prüfen.Alle 5000 km
√
21

Ölfiltereinsatz

Ersetzen.
√√√
22

*
Kühlsystem

Den Kühlflüssigkeitsstand kontrollieren und das Fahr-
zeug auf Kühlflüssigkeitslecks prüfen.
√√√√ √

Wechseln. Alle 3 Jahre
23

Achsgetriebeöl

Fahrzeug auf Öllecks kontrollieren.
√√ √

Wechseln.
√√√√√ √
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT
STAND DES KILOMETERZÄHLERS (

×

1000 km)
JAHRES-
KONTROLLE

1 10203040

REGELM ÄSSIGE WARTUNG UND KLEINERE REPARATUREN

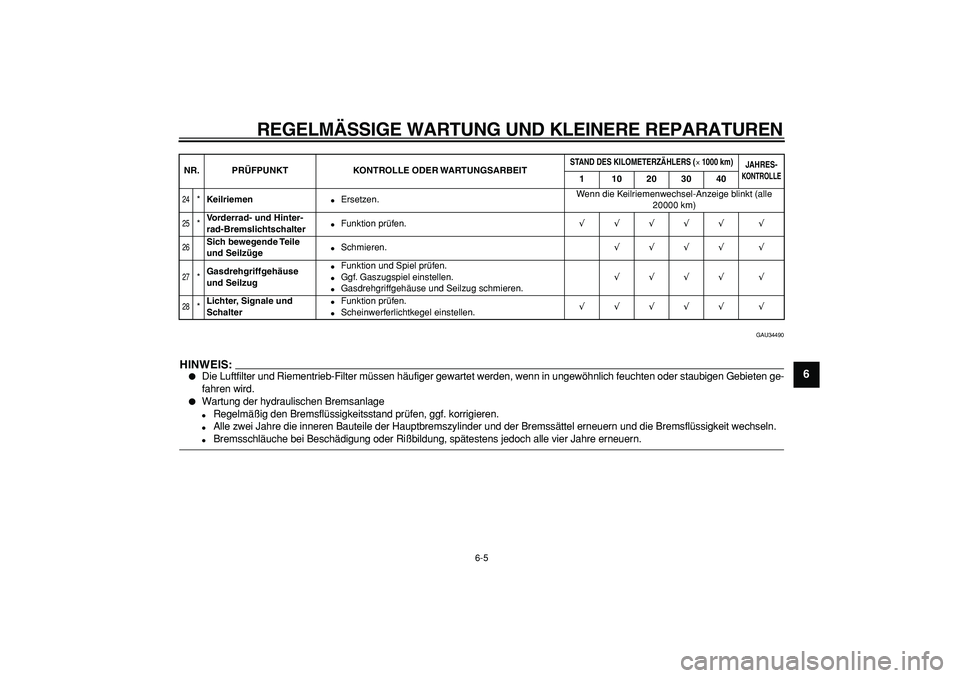

6-5 2
3
4
5
67
8
9

GAU34490
HINWEIS:


Die Luftfilter und Riementrieb-Filter müssen häufiger gewartet wer\
den, wenn in ungewöhnlich feuchten oder staubigen Gebieten ge -
fahren wird.

Wartung der hydraulischen Bremsanlage

Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigier\
en.

Alle zwei Jahre die inneren Bauteile der Hauptbremszylinder und der Brem\
ssättel erneuern und die Bremsflüssigkeit wechseln.

Bremsschläuche bei Beschädigung oder Rißbildung, spätestens \
jedoch alle vier Jahre erneuern.
24

*
Keilriemen

Ersetzen. Wenn die Keilriemenwechsel-Anzeige blinkt (alle
20000 km)
25

*
Vorderrad- und Hinter-
rad-Bremslichtschalter

Funktion prüfen.
√√√√√ √
26

Sich bewegende Teile
und Seilz üge

Schmieren.
√√√√ √
27

*
Gasdrehgriffgeh äuse
und Seilzug

Funktion und Spiel prüfen.

Ggf. Gaszugspiel einstellen.

Gasdrehgriffgehäuse und Seilzug schmieren.
√√√√ √
28

*
Lichter, Signale und
Schalter

Funktion prüfen.

Scheinwerferlichtkegel einstellen.
√√√√√ √

NR. PR ÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT
STAND DES KILOMETERZ ÄHLERS (

×

1000 km)
JAHRES-
KONTROLLE

1 10203040

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
1
2
3
4
5
6
7
8
9

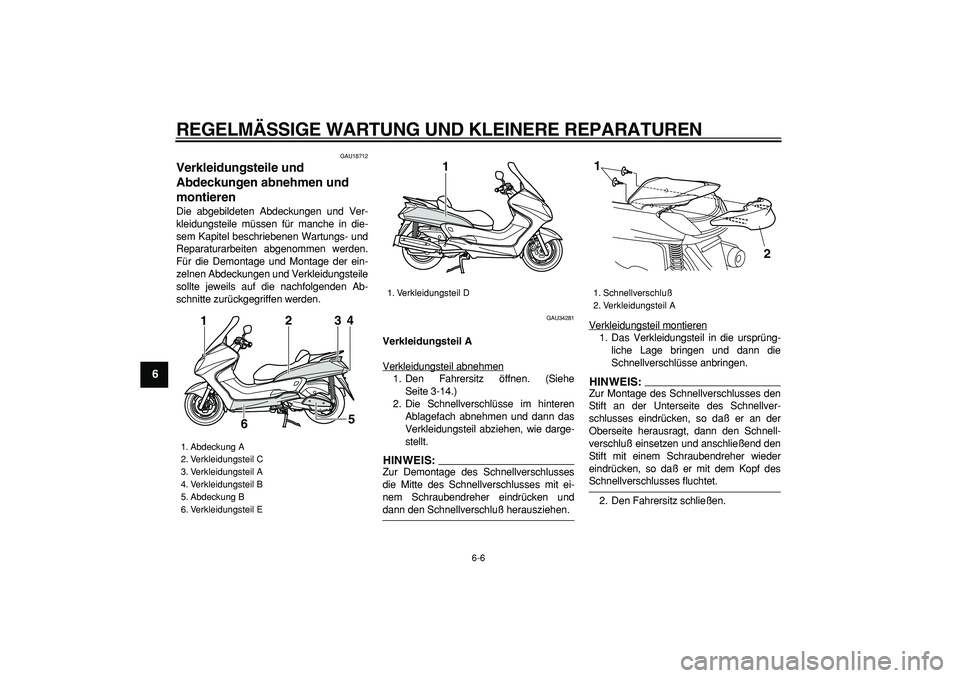

GAU18712
Verkleidungsteile und
Abdeckungen abnehmen und
montieren
Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU34281
Verkleidungsteil A
Verkleidungsteil abnehmen
1. Den Fahrersitz öffnen. (Siehe
Seite 3-14.)
2. Die Schnellverschlüsse im hinteren
Ablagefach abnehmen und dann das
Verkleidungsteil abziehen, wie darge-
stellt.HINWEIS:

Zur Demontage des Schnellverschlusses
die Mitte des Schnellverschlusses mit ei-
nem Schraubendreher eindrücken und
dann den Schnellverschluß herausziehen.Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprüng-
liche Lage bringen und dann die
Schnellverschlüsse anbringen.HINWEIS:

Zur Montage des Schnellverschlusses den
Stift an der Unterseite des Schnellver-
schlusses eindrücken, so daß er an der
Oberseite herausragt, dann den Schnell-
verschluß einsetzen und anschließend den
Stift mit einem Schraubendreher wieder
eindrücken, so daß er mit dem Kopf des
Schnellverschlusses fluchtet.
2. Den Fahrersitz schließen.
1. Abdeckung A
2. Verkleidungsteil C
3. Verkleidungsteil A
4. Verkleidungsteil B
5. Abdeckung B
6. Verkleidungsteil E
2
3
4
5
6 1

1. Verkleidungsteil D
1

1. Schnellverschluß
2. Verkleidungsteil A
1
2
