REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-1
6
GAU17240

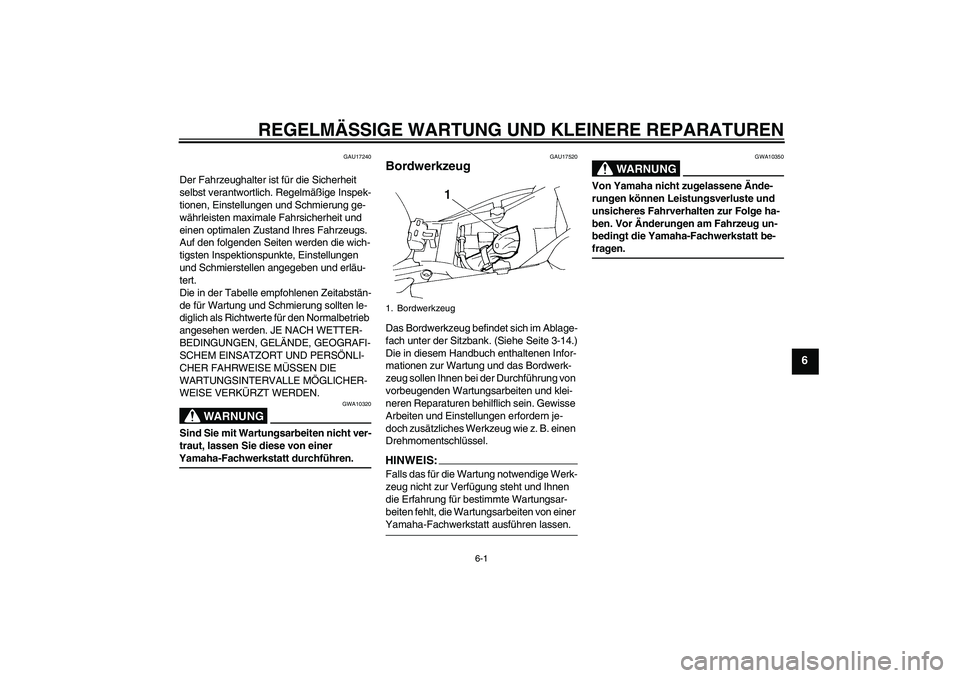

Der Fahrzeughalter ist für die Sicherheit
selbst verantwortlich. Regelmäßige Inspek-
tionen, Einstellungen und Schmierung ge-
währleisten maximale Fahrsicherheit und
einen optimalen Zustand Ihres Fahrzeugs.
Auf den folgenden Seiten werden die wich-
tigsten Inspektionspunkte, Einstellungen
und Schmierstellen angegeben und erläu-
tert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. JE NACH WETTER-
BEDINGUNGEN, GELÄNDE, GEOGRAFI-
SCHEM EINSATZORT UND PERSÖNLI-
CHER FAHRWEISE MÜSSEN DIE
WARTUNGSINTERVALLE MÖGLICHER-
WEISE VERKÜRZT WERDEN.
WARNUNG
GWA10320
Sind Sie mit Wartungsarbeiten nicht ver-
traut, lassen Sie diese von einer Yamaha-Fachwerkstatt durchführen.
GAU17520
Bordwerkzeug Das Bordwerkzeug befindet sich im Ablage-
fach unter der Sitzbank. (Siehe Seite 3-14.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEIS:Falls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, die Wartungsarbeiten von einer Yamaha-Fachwerkstatt ausführen lassen.
WARNUNG
GWA10350
Von Yamaha nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die Yamaha-Fachwerkstatt be-fragen.
1. Bordwerkzeug
U1B3G2G0.book Page 1 Friday, July 29, 2005 5:58 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
6
GAU17705

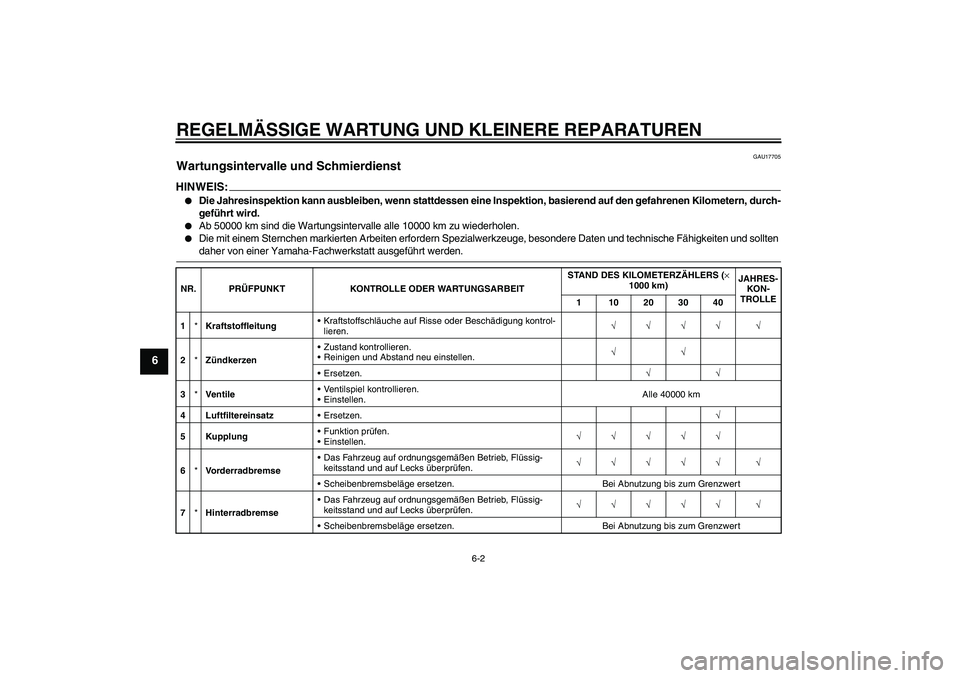

Wartungsintervalle und Schmierdienst HINWEIS:

Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern, durch-
geführt wird.


Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
1*KraftstoffleitungKraftstoffschläuche auf Risse oder Beschädigung kontrol-
lieren.√√√√ √
2*ZündkerzenZustand kontrollieren.
Reinigen und Abstand neu einstellen.√√
Ersetzen.√√
3*Ve n ti leVentilspiel kontrollieren.
Einstellen.Alle 40000 km
4 LuftfiltereinsatzErsetzen.√
5 KupplungFunktion prüfen.
Einstellen.√√√√√
6*VorderradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
7*HinterradbremseDas Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
U1B3G2G0.book Page 2 Friday, July 29, 2005 5:58 PM

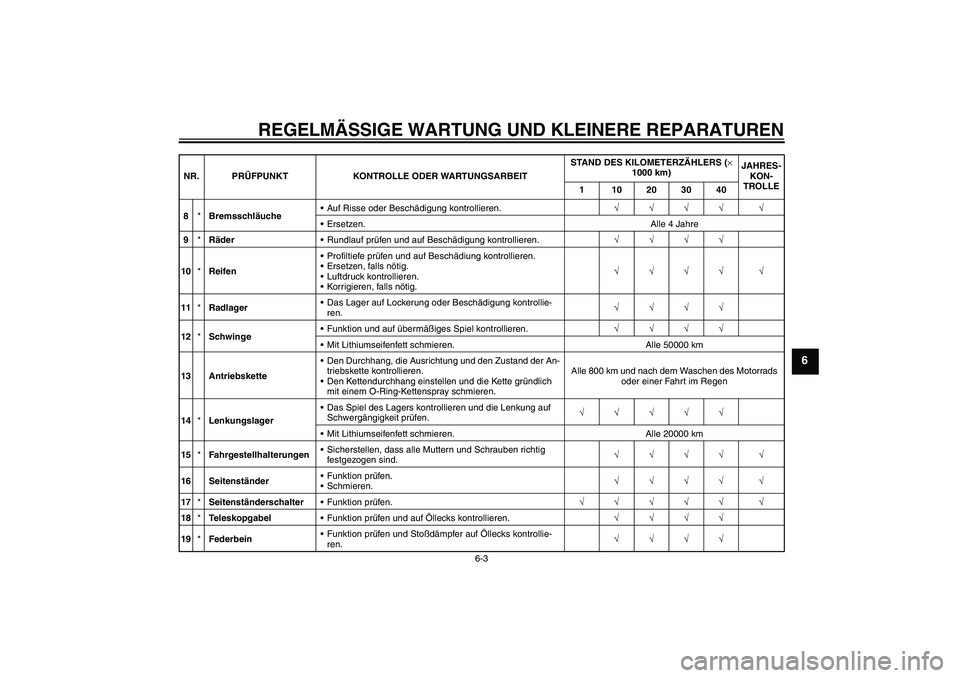

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6
8*BremsschläucheAuf Risse oder Beschädigung kontrollieren.√√√√ √
Ersetzen. Alle 4 Jahre
9*RäderRundlauf prüfen und auf Beschädigung kontrollieren.√√√√
10*ReifenProfiltiefe prüfen und auf Beschädiung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√ √
11*RadlagerDas Lager auf Lockerung oder Beschädigung kontrollie-
ren.√√√√
12*SchwingeFunktion und auf übermäßiges Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km
13 AntriebsketteDen Durchhang, die Ausrichtung und den Zustand der An-
triebskette kontrollieren.
Den Kettendurchhang einstellen und die Kette gründlich
mit einem O-Ring-Kettenspray schmieren. Alle 800 km und nach dem Waschen des Motorrads
oder einer Fahrt im Regen
14*LenkungslagerDas Spiel des Lagers kontrollieren und die Lenkung auf
Schwergängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km
15*FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig
festgezogen sind.√√√√ √
16 SeitenständerFunktion prüfen.
Schmieren.√√√√ √
17*SeitenständerschalterFunktion prüfen.√√√√√ √
18*TeleskopgabelFunktion prüfen und auf Öllecks kontrollieren.√√√√
19*FederbeinFunktion prüfen und Stoßdämpfer auf Öllecks kontrollie-
ren.√√√√ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
U1B3G2G0.book Page 3 Friday, July 29, 2005 5:58 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6

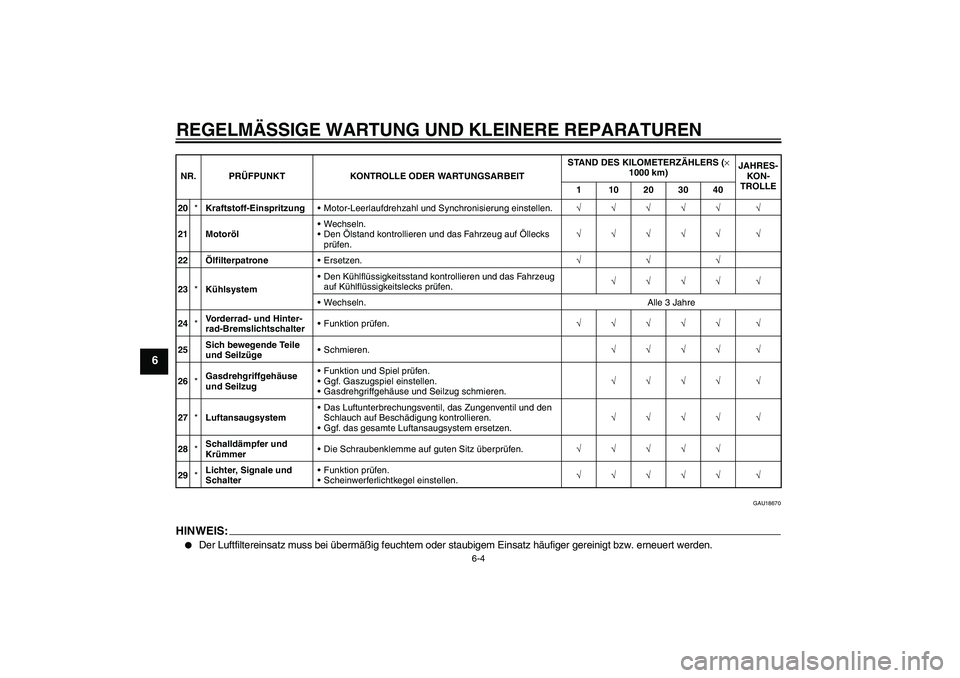

GAU18670
HINWEIS:

Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
20*Kraftstoff-EinspritzungMotor-Leerlaufdrehzahl und Synchronisierung einstellen.√√√√√ √
21 MotorölWechseln.
Den Ölstand kontrollieren und das Fahrzeug auf Öllecks
prüfen.√√√√√ √
22ÖlfilterpatroneErsetzen.√√√
23*KühlsystemDen Kühlflüssigkeitsstand kontrollieren und das Fahrzeug
auf Kühlflüssigkeitslecks prüfen.√√√√ √
Wechseln. Alle 3 Jahre
24*Vorderrad- und Hinter-
rad-BremslichtschalterFunktion prüfen.√√√√√ √
25Sich bewegende Teile
und SeilzügeSchmieren.√√√√ √
26*Gasdrehgriffgehäuse
und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug schmieren.√√√√ √
27*LuftansaugsystemDas Luftunterbrechungsventil, das Zungenventil und den
Schlauch auf Beschädigung kontrollieren.
Ggf. das gesamte Luftansaugsystem ersetzen.√√√√ √
28*Schalldämpfer und
KrümmerDie Schraubenklemme auf guten Sitz überprüfen.√√√√√
29*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√ √ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040U1B3G2G0.book Page 4 Friday, July 29, 2005 5:58 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
6


Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U1B3G2G0.book Page 5 Friday, July 29, 2005 5:58 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
6
GAU18751

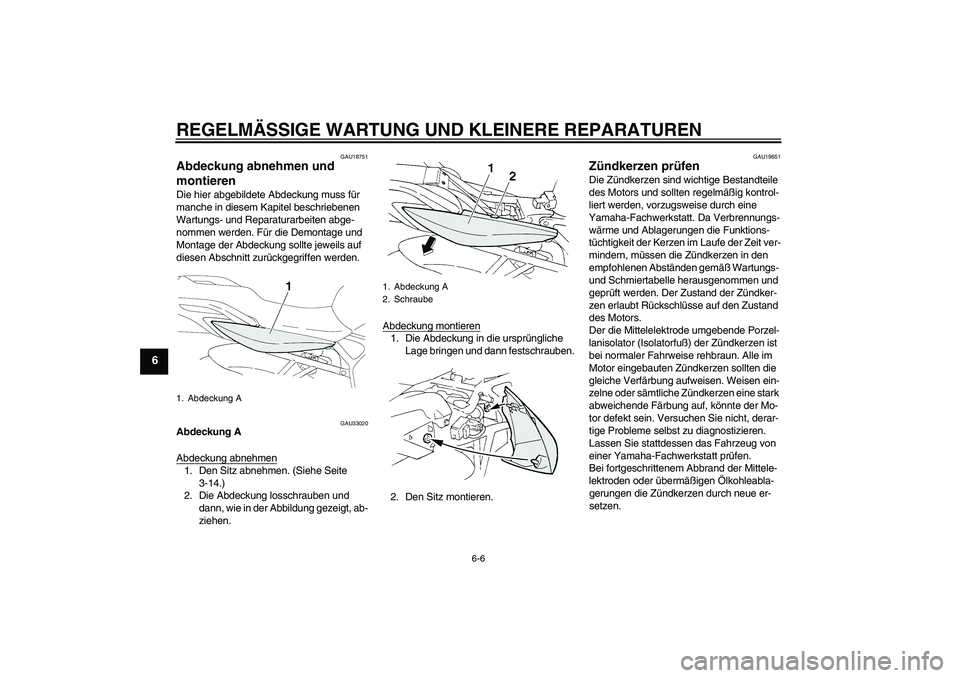

Abdeckung abnehmen und
montieren Die hier abgebildete Abdeckung muss für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
diesen Abschnitt zurückgegriffen werden.
GAU33020
Abdeckung A
Abdeckung abnehmen1. Den Sitz abnehmen. (Siehe Seite
3-14.)
2. Die Abdeckung losschrauben und
dann, wie in der Abbildung gezeigt, ab-
ziehen.Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrauben.
2. Den Sitz montieren.
GAU19651
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit ver-
mindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor defekt sein. Versuchen Sie nicht, derar-
tige Probleme selbst zu diagnostizieren.
Lassen Sie stattdessen das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittele-
lektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.
1. Abdeckung A
1. Abdeckung A
2. Schraube
U1B3G2G0.book Page 6 Friday, July 29, 2005 5:58 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
6

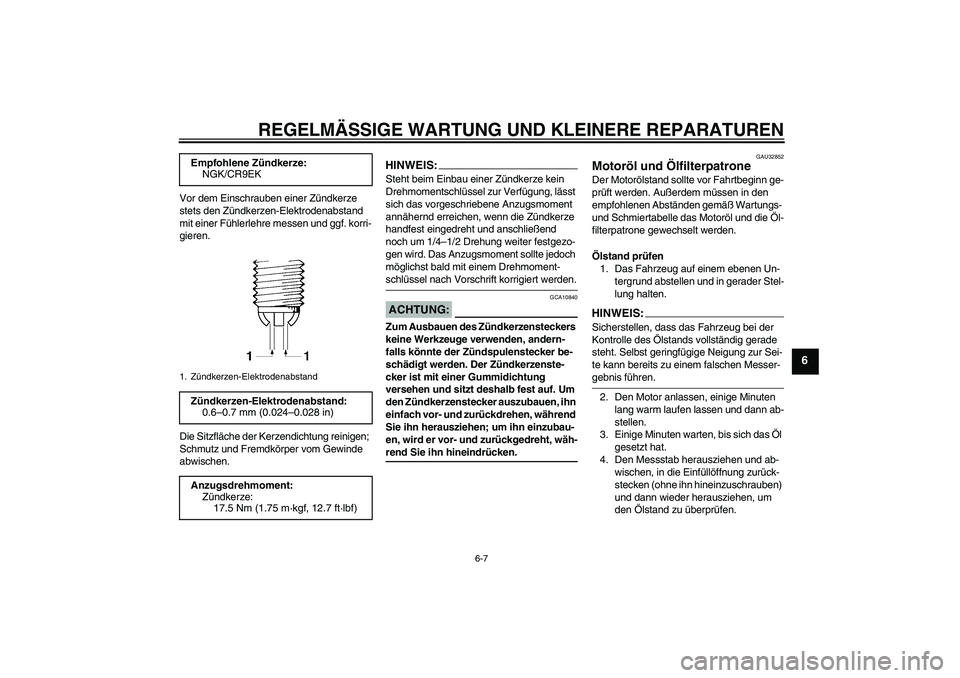

Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.ACHTUNG:
GCA10840
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen, ihn
einfach vor- und zurückdrehen, während
Sie ihn herausziehen; um ihn einzubau-
en, wird er vor- und zurückgedreht, wäh-rend Sie ihn hineindrücken.
GAU32852
Motoröl und Ölfilterpatrone Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:
Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Einige Minuten warten, bis sich das Öl
gesetzt hat.
4. Den Messstab herausziehen und ab-
wischen, in die Einfüllöffnung zurück-
stecken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen. Empfohlene Zündkerze:
NGK/CR9EK
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsdrehmoment:
Zündkerze:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U1B3G2G0.book Page 7 Friday, July 29, 2005 5:58 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6

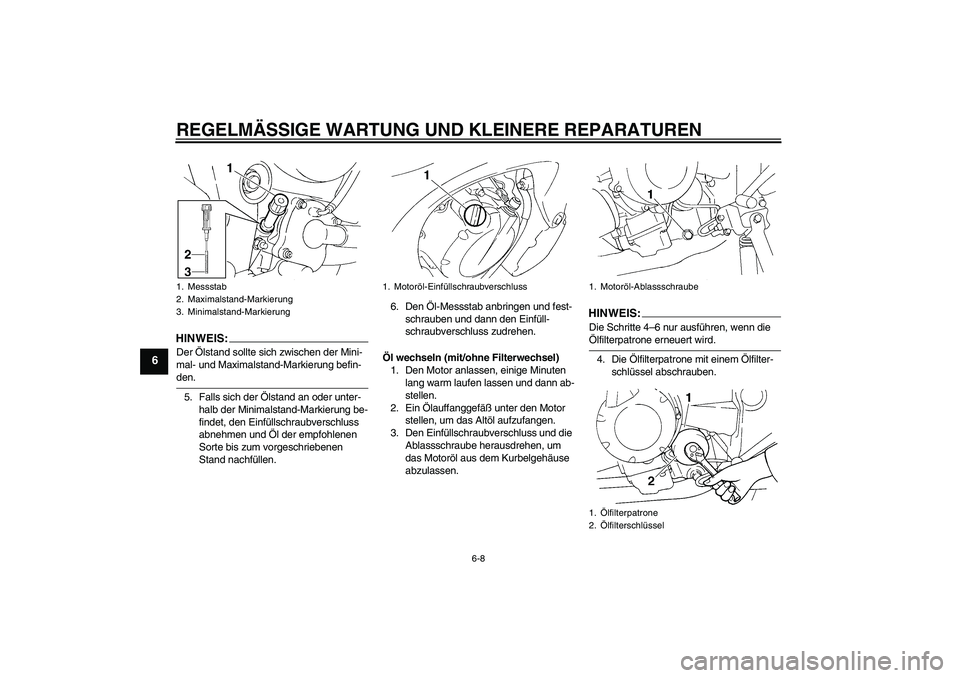

HINWEIS:Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.
5. Falls sich der Ölstand an oder unter-
halb der Minimalstand-Markierung be-
findet, den Einfüllschraubverschluss
abnehmen und Öl der empfohlenen
Sorte bis zum vorgeschriebenen
Stand nachfüllen.6. Den Öl-Messstab anbringen und fest-
schrauben und dann den Einfüll-
schraubverschluss zudrehen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, um
das Motoröl aus dem Kurbelgehäuse
abzulassen.
HINWEI
S:
Die Schritte 4–6 nur ausführen, wenn die Ölfilterpatrone erneuert wird.
4. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
1. Messstab
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Motoröl-Einfüllschraubverschluss
1. Motoröl-Ablassschraube
1.Ölfilterpatrone
2.Ölfilterschlüssel
