2006 YAMAHA FZ1 S Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

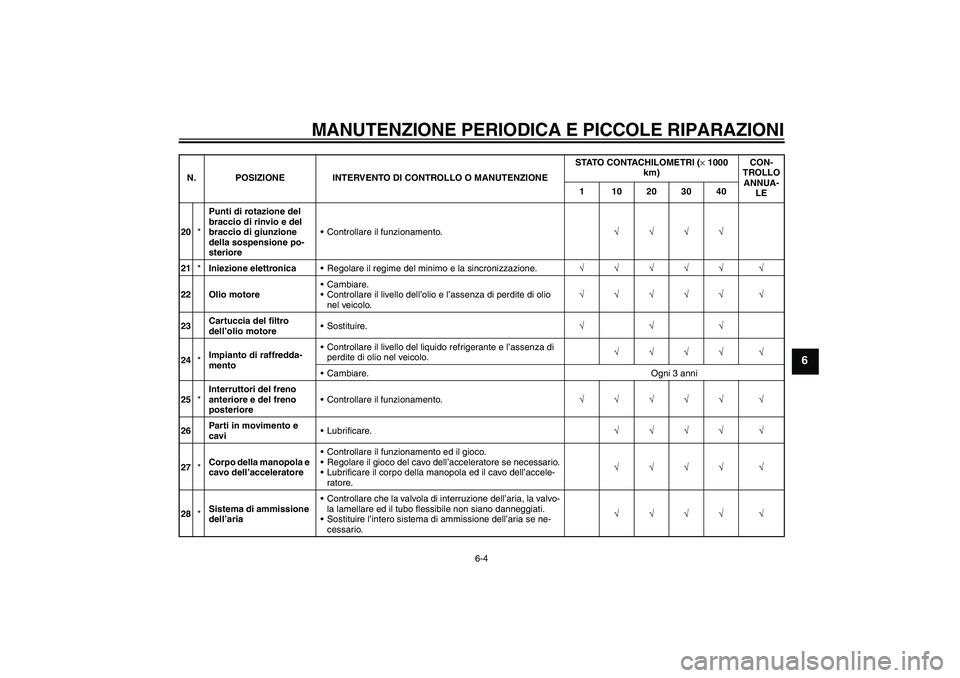

6-4
6
20*Punti di rotazione del
braccio di rinvio e del
braccio di giunzione
della sospensione po-
sterioreControllare il funzionamento.√√√√
21*Iniezione elettronicaRegolare il regime del minimo e la sincronizzazione.√√√√√ √
22 Olio motoreCambiare.
Controllare il livello dell’olio e l’assenza di perdite di olio
nel veicolo.√√√√√ √
23Cartuccia del filtro
dell’olio motoreSostituire.√√√
24*Impianto di raffredda-
mentoControllare il livello del liquido refrigerante e l’assenza di
perdite di olio nel veicolo.√√√√ √
Cambiare. Ogni 3 anni
25*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√ √
26Parti in movimento e
caviLubrificare.√√√√ √
27*Corpo della manopola e
cavo dell’acceleratoreControllare il funzionamento ed il gioco.
Regolare il gioco del cavo dell’acceleratore se necessario.
Lubrificare il corpo della manopola ed il cavo dell’accele-
ratore.√√√√ √
28*Sistema di ammissione
dell’ariaControllare che la valvola di interruzione dell’aria, la valvo-
la lamellare ed il tubo flessibile non siano danneggiati.
Sostituire l’intero sistema di ammissione dell’aria se ne-
cessario.√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (× 1000
km)CON-
TROLLO
ANNUA-
LE 1 10203040
U3C3H0H0.book Page 4 Friday, December 9, 2005 10:13 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

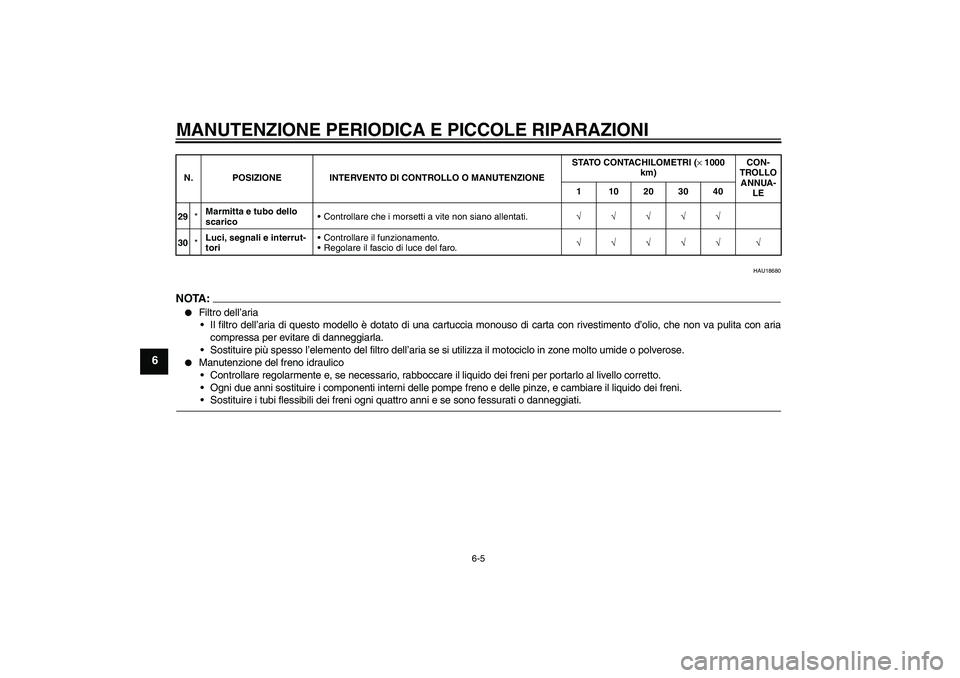

6-5
6
HAU18680
NOTA:

Filtro dell’aria
Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria
compressa per evitare di danneggiarla.
Sostituire più spesso l’elemento del filtro dell’aria se si utilizza il motociclo in zone molto umide o polverose.


Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni.Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
29*Marmitta e tubo dello
scaricoControllare che i morsetti a vite non siano allentati.√√√√√
30*Luci, segnali e interrut-
toriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (× 1000
km)CON-
TROLLO
ANNUA-
LE 1 10203040U3C3H0H0.book Page 5 Friday, December 9, 2005 10:13 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

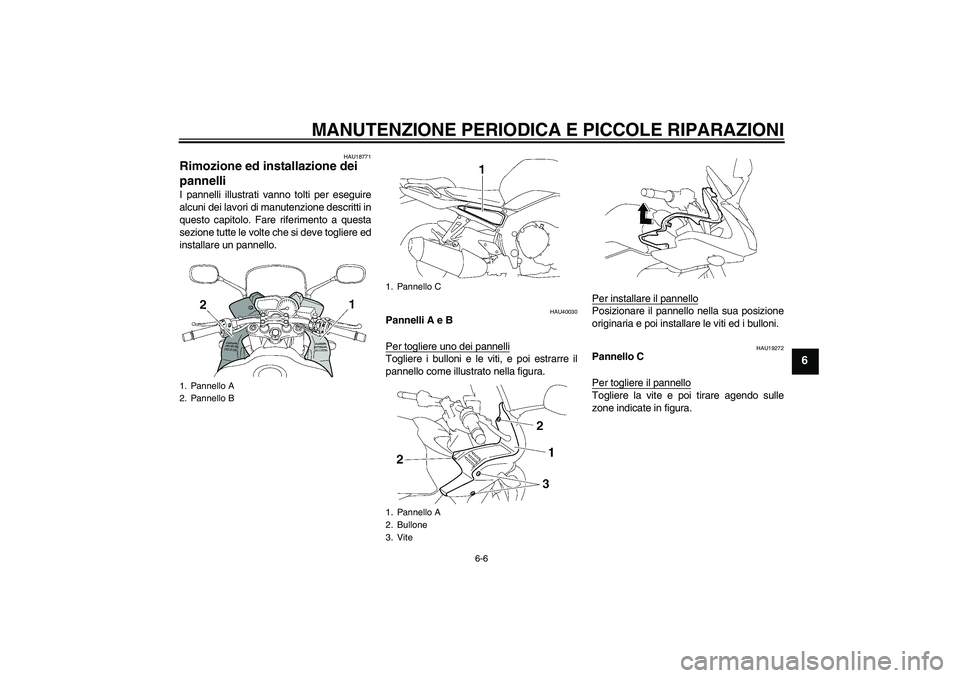

6-6
6
HAU18771
Rimozione ed installazione dei
pannelli I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU40030
Pannelli A e B
Per togliere uno dei pannelliTogliere i bulloni e le viti, e poi estrarre il
pannello come illustrato nella figura.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare le viti ed i bulloni.
HAU19272
Pannello C
Per togliere il pannelloTogliere la vite e poi tirare agendo sulle
zone indicate in figura.
1. Pannello A
2. Pannello B
1. Pannello C
1. Pannello A
2. Bullone
3. Vite
U3C3H0H0.book Page 6 Friday, December 9, 2005 10:13 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

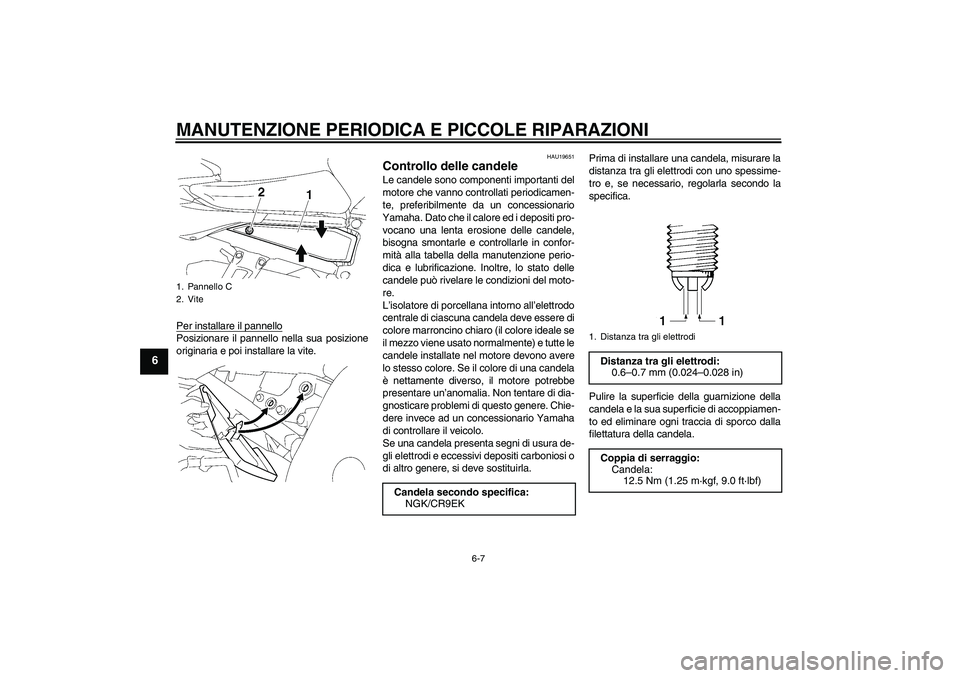

6-7
6
Per installare il pannelloPosizionare il pannello nella sua posizione
originaria e poi installare la vite.
HAU19651
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Dato che il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il mezzo viene usato normalmente) e tutte le
candele installate nel motore devono avere
lo stesso colore. Se il colore di una candela
è nettamente diverso, il motore potrebbe
presentare un’anomalia. Non tentare di dia-
gnosticare problemi di questo genere. Chie-
dere invece ad un concessionario Yamaha
di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
1. Pannello C
2. Vite
Candela secondo specifica:
NGK/CR9EK
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.6–0.7 mm (0.024–0.028 in)
Coppia di serraggio:
Candela:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U3C3H0H0.book Page 7 Friday, December 9, 2005 10:13 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

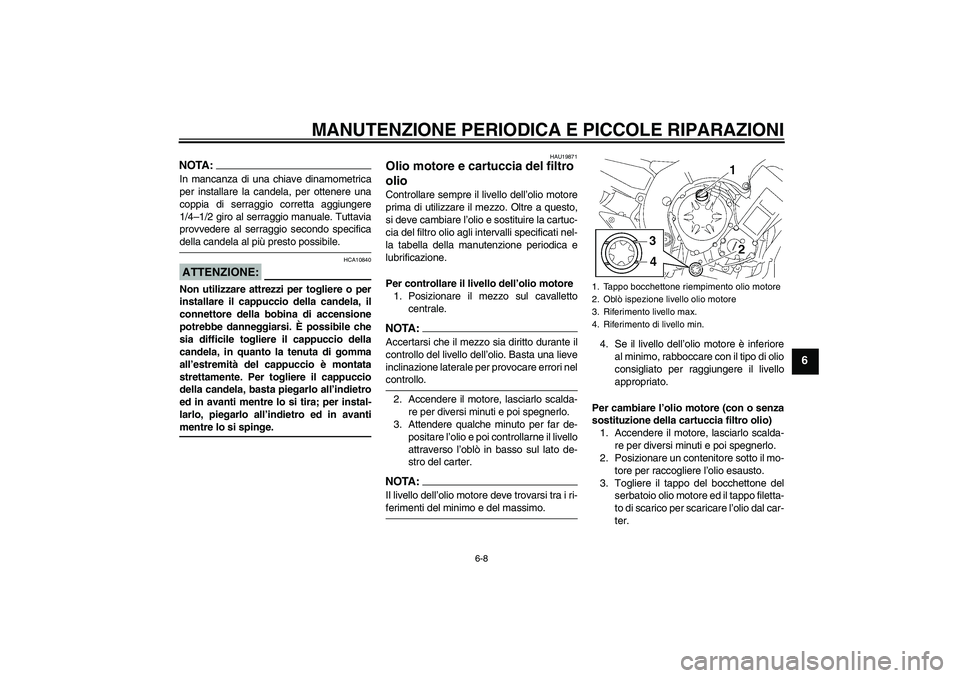

6-8
6
NOTA:In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specificadella candela al più presto possibile.ATTENZIONE:
HCA10840
Non utilizzare attrezzi per togliere o per
installare il cappuccio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avantimentre lo si spinge.
HAU19871
Olio motore e cartuccia del filtro
olio Controllare sempre il livello dell’olio motore
prima di utilizzare il mezzo. Oltre a questo,
si deve cambiare l’olio e sostituire la cartuc-
cia del filtro olio agli intervalli specificati nel-
la tabella della manutenzione periodica e
lubrificazione.
Per controllare il livello dell’olio motore
1. Posizionare il mezzo sul cavalletto
centrale.NOTA:Accertarsi che il mezzo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nelcontrollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per far de-
positare l’olio e poi controllarne il livello
attraverso l’oblò in basso sul lato de-
stro del carter.NOTA:Il livello dell’olio motore deve trovarsi tra i ri-ferimenti del minimo e del massimo.4. Se il livello dell’olio motore è inferiore
al minimo, rabboccare con il tipo di olio
consigliato per raggiungere il livello
appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare un contenitore sotto il mo-
tore per raccogliere l’olio esausto.
3. Togliere il tappo del bocchettone del
serbatoio olio motore ed il tappo filetta-
to di scarico per scaricare l’olio dal car-
ter.
1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
U3C3H0H0.book Page 8 Friday, December 9, 2005 10:13 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

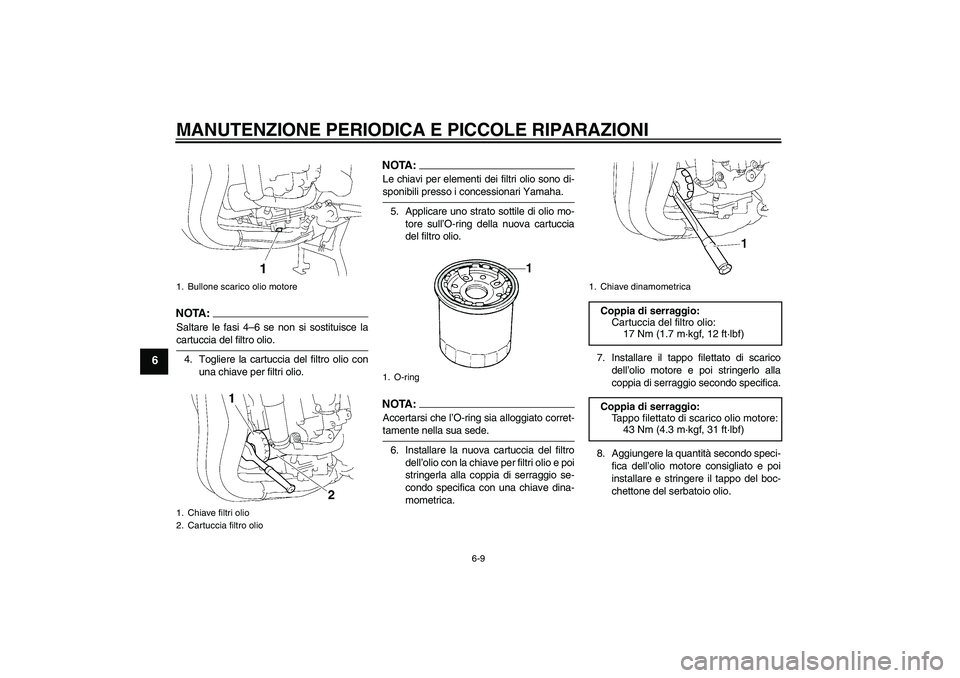

6-9
6
NOTA :
Saltare le fasi 4–6 se non si sostituisce lacartuccia del filtro olio.
4. Togliere la cartuccia del filtro olio con
una chiave per filtri olio.
NOTA:Le chiavi per elementi dei filtri olio sono di-sponibili presso i concessionari Yamaha.
5. Applicare uno strato sottile di olio mo-
tore sull’O-ring della nuova cartuccia
del filtro olio.NOTA:Accertarsi che l’O-ring sia alloggiato corret-tamente nella sua sede.
6. Installare la nuova cartuccia del filtro
dell’olio con la chiave per filtri olio e poi
stringerla alla coppia di serraggio se-
condo specifica con una chiave dina-
mometrica.7. Installare il tappo filettato di scarico
dell’olio motore e poi stringerlo alla
coppia di serraggio secondo specifica.
8. Aggiungere la quantità secondo speci-
fica dell’olio motore consigliato e poi
installare e stringere il tappo del boc-
chettone del serbatoio olio.
1. Bullone scarico olio motore
1. Chiave filtri olio
2. Cartuccia filtro olio
1. O-ring
1. Chiave dinamometricaCoppia di serraggio:
Cartuccia del filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serraggio:
Tappo filettato di scarico olio motore:
43 Nm (4.3 m·kgf, 31 ft·lbf)
U3C3H0H0.book Page 9 Friday, December 9, 2005 10:13 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

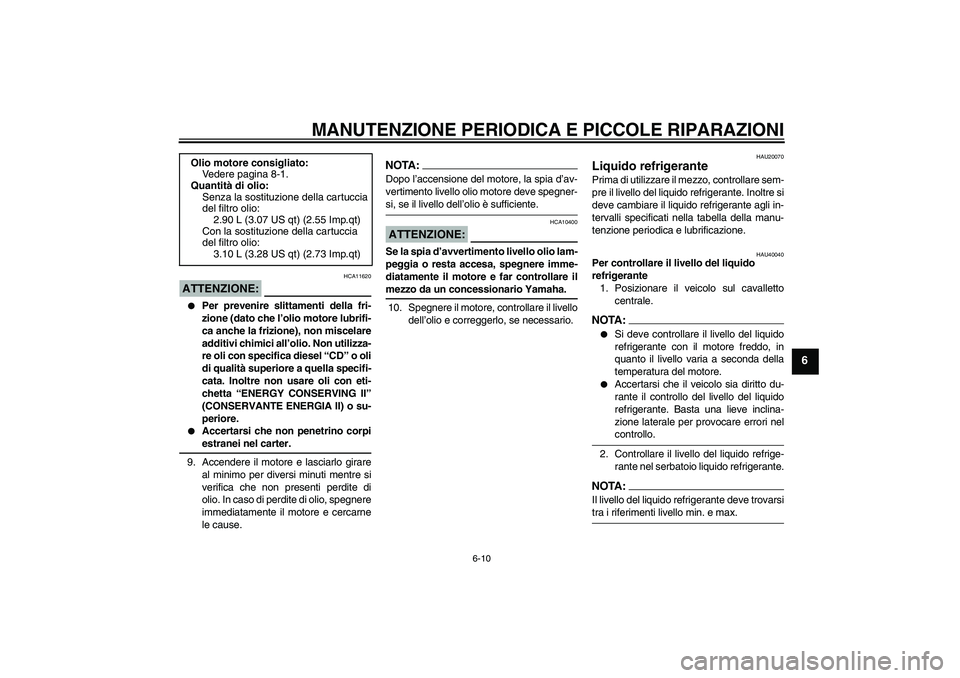

6-10
6
ATTENZIONE:
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpiestranei nel carter.
9. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
NOTA:Dopo l’accensione del motore, la spia d’av-
vertimento livello olio motore deve spegner-si, se il livello dell’olio è sufficiente.ATTENZIONE:
HCA10400
Se la spia d’avvertimento livello olio lam-
peggia o resta accesa, spegnere imme-
diatamente il motore e far controllare ilmezzo da un concessionario Yamaha.
10. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU40040
Per controllare il livello del liquido
refrigerante
1. Posizionare il veicolo sul cavalletto
centrale.NOTA :

Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.


Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigerante.
NOTA:Il livello del liquido refrigerante deve trovarsitra i riferimenti livello min. e max. Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuccia
del filtro olio:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Con la sostituzione della cartuccia
del filtro olio:
3.10 L (3.28 US qt) (2.73 Imp.qt)
U3C3H0H0.book Page 10 Friday, December 9, 2005 10:13 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6
3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere il pannello C. (Vedere pagina
6-6.)
4. Togliere il tappo del serbatoio, aggiun-
gere liquido refrigerante fino al riferi-
mento livello max., e poi installare il
tappo del serbatoio.
ATTENZIONE:
HCA10470


Se non si dispone di liquido refrige-
rante, utilizzare al suo posto acqua
distillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore.


Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti il motore potrebbe nonraffreddarsi a sufficienza e l’impian-
to di raffreddamento non sarebbe
protetto dal gelo e dalla corrosione.


Se si è aggiunta acqua al refrigeran-
te, far controllare al più presto pos-
sibile da un concessionario
Yamaha il contenuto di refrigerante,
altrimenti l’efficacia del liquido refri-gerante si riduce.AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.
5. Installare il pannello.NOTA:

Le ventole radiatore si accendono o si
spengono automaticamente in funzio-
ne della temperatura del liquido refri-
gerante nel radiatore.


Se il motore si surriscalda, vedere pa-gina 6-36 per ulteriori istruzioni.
HAU33030
Cambio del liquido refrigerante
AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo serbatoio liquido refrigeranteCapacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U3C3H0H0.book Page 11 Friday, December 9, 2005 10:13 AM
