2006 YAMAHA FZ1 S Manuale duso (in Italian)

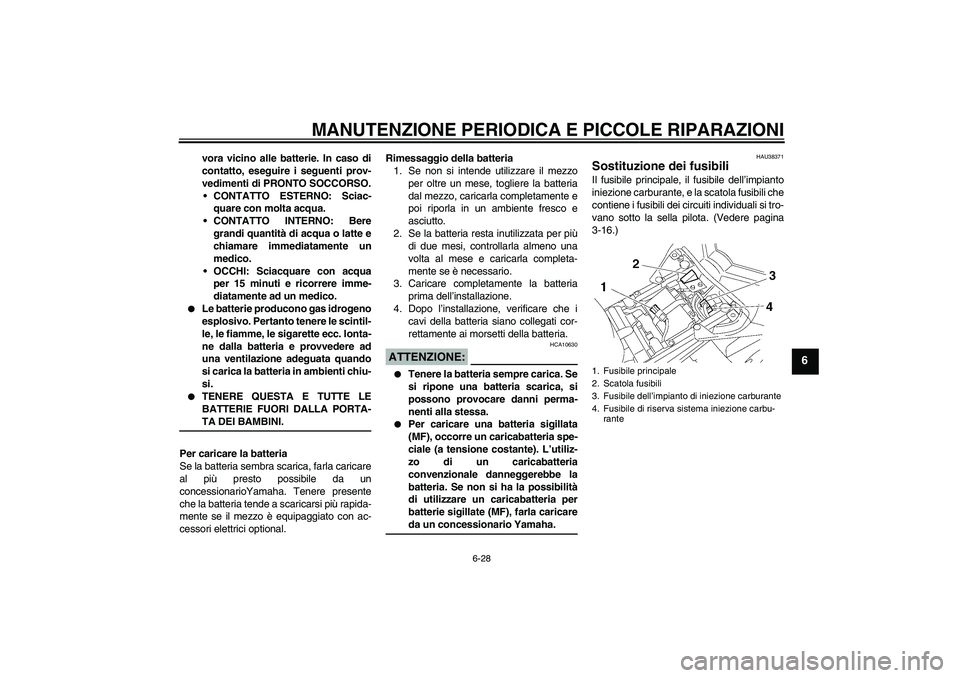

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
Per caricare la batteria
Se la batteria sembra scarica, farla caricare
al più presto possibile da un
concessionarioYamaha. Tenere presente
che la batteria tende a scaricarsi più rapida-
mente se il mezzo è equipaggiato con ac-
cessori elettrici optional.Rimessaggio della batteria
1. Se non si intende utilizzare il mezzo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
ATTENZIONE:
HCA10630


Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.


Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricareda un concessionario Yamaha.
HAU38371
Sostituzione dei fusibili Il fusibile principale, il fusibile dell’impianto
iniezione carburante, e la scatola fusibili che
contiene i fusibili dei circuiti individuali si tro-
vano sotto la sella pilota. (Vedere pagina
3-16.)1. Fusibile principale
2. Scatola fusibili
3. Fusibile dell’impianto di iniezione carburante
4. Fusibile di riserva sistema iniezione carbu-
rante
U3C3H0H0.book Page 28 Friday, December 9, 2005 10:13 AM

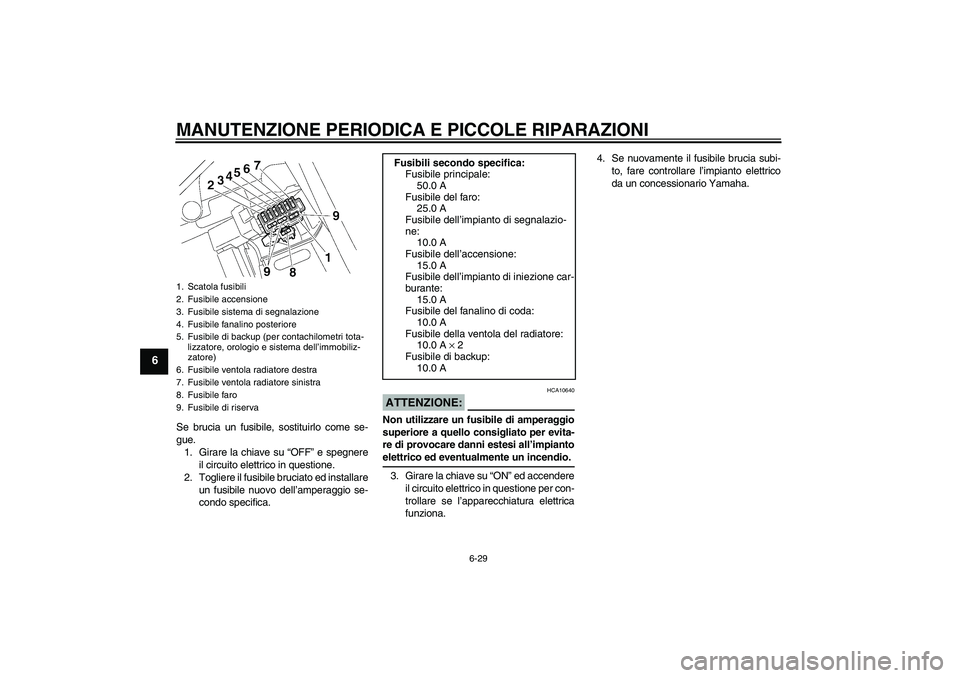

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6
Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica.
ATTENZIONE:
HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impiantoelettrico ed eventualmente un incendio.
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura elettrica
funziona.4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Scatola fusibili
2. Fusibile accensione
3. Fusibile sistema di segnalazione
4. Fusibile fanalino posteriore
5. Fusibile di backup (per contachilometri tota-
lizzatore, orologio e sistema dell’immobiliz-
zatore)
6. Fusibile ventola radiatore destra
7. Fusibile ventola radiatore sinistra
8. Fusibile faro
9. Fusibile di riserva
Fusibili secondo specifica:
Fusibile principale:
50.0 A
Fusibile del faro:
25.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile dell’impianto di iniezione car-
burante:
15.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile della ventola del radiatore:
10.0 A × 2
Fusibile di backup:
10.0 A
U3C3H0H0.book Page 29 Friday, December 9, 2005 10:13 AM

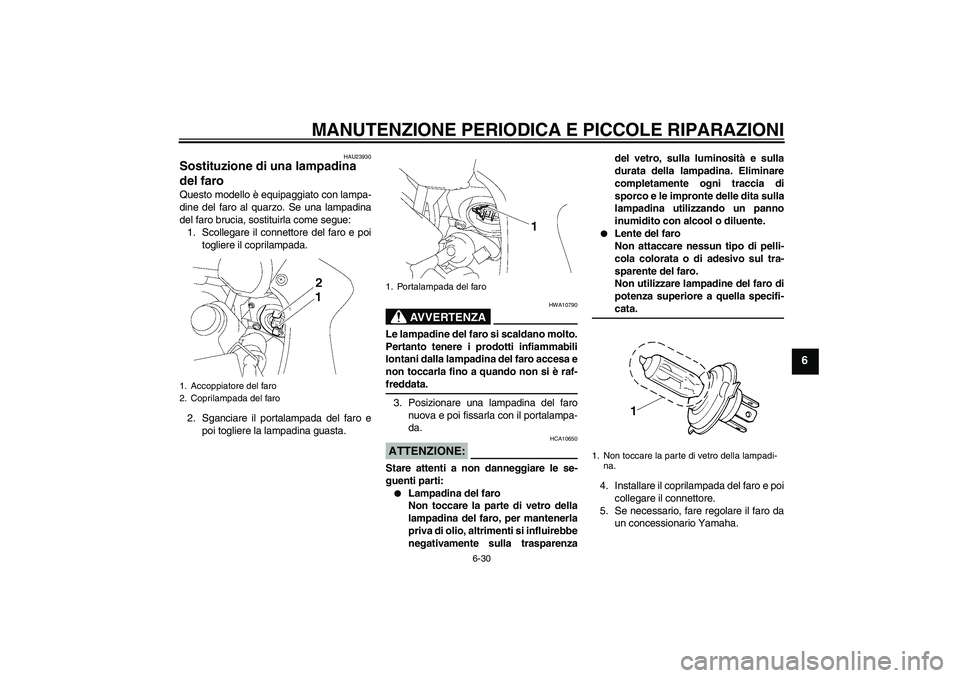

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
HAU23930
Sostituzione di una lampadina
del faro Questo modello è equipaggiato con lampa-
dine del faro al quarzo. Se una lampadina
del faro brucia, sostituirla come segue:
1. Scollegare il connettore del faro e poi
togliere il coprilampada.
2. Sganciare il portalampada del faro e
poi togliere la lampadina guasta.
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-freddata.
3. Posizionare una lampadina del faro
nuova e poi fissarla con il portalampa-
da.ATTENZIONE:
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenzadel vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.


Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-cata.
4. Installare il coprilampada del faro e poi
collegare il connettore.
5. Se necessario, fare regolare il faro da
un concessionario Yamaha.
1. Accoppiatore del faro
2. Coprilampada del faro
1. Portalampada del faro
1. Non toccare la parte di vetro della lampadi-
na.
U3C3H0H0.book Page 30 Friday, December 9, 2005 10:13 AM

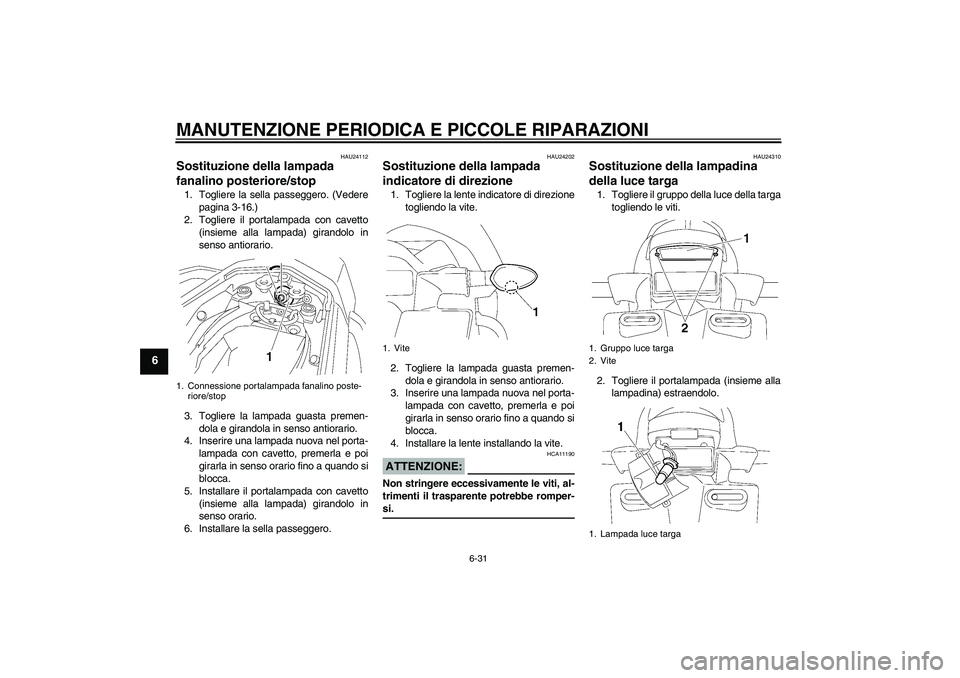

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6
HAU24112
Sostituzione della lampada
fanalino posteriore/stop 1. Togliere la sella passeggero. (Vedere
pagina 3-16.)
2. Togliere il portalampada con cavetto
(insieme alla lampada) girandolo in
senso antiorario.
3. Togliere la lampada guasta premen-
dola e girandola in senso antiorario.
4. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
5. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
6. Installare la sella passeggero.
HAU24202
Sostituzione della lampada
indicatore di direzione 1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada guasta premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la lente installando la vite.ATTENZIONE:
HCA11190
Non stringere eccessivamente le viti, al-
trimenti il trasparente potrebbe romper-si.
HAU24310
Sostituzione della lampadina
della luce targa 1. Togliere il gruppo della luce della targa
togliendo le viti.
2. Togliere il portalampada (insieme alla
lampadina) estraendolo.
1. Connessione portalampada fanalino poste-
riore/stop
1. Vite
1. Gruppo luce targa
2. Vite
1. Lampada luce targa
U3C3H0H0.book Page 31 Friday, December 9, 2005 10:13 AM

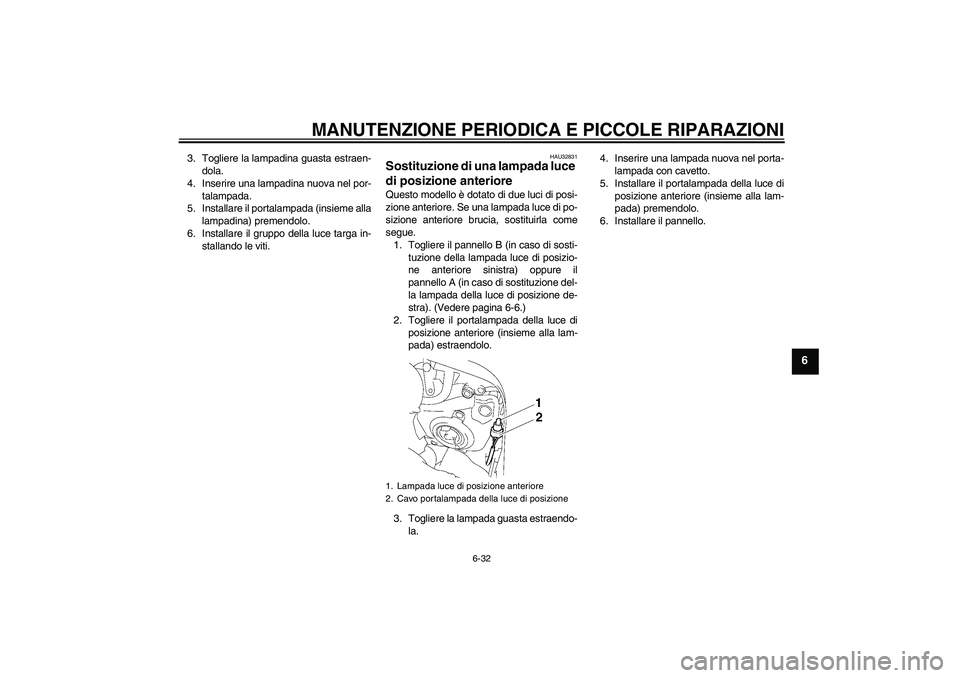

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6
3. Togliere la lampadina guasta estraen-
dola.
4. Inserire una lampadina nuova nel por-
talampada.
5. Installare il portalampada (insieme alla
lampadina) premendolo.
6. Installare il gruppo della luce targa in-
stallando le viti.
HAU32831
Sostituzione di una lampada luce
di posizione anteriore Questo modello è dotato di due luci di posi-
zione anteriore. Se una lampada luce di po-
sizione anteriore brucia, sostituirla come
segue.
1. Togliere il pannello B (in caso di sosti-
tuzione della lampada luce di posizio-
ne anteriore sinistra) oppure il
pannello A (in caso di sostituzione del-
la lampada della luce di posizione de-
stra). (Vedere pagina 6-6.)
2. Togliere il portalampada della luce di
posizione anteriore (insieme alla lam-
pada) estraendolo.
3. Togliere la lampada guasta estraendo-
la.4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada della luce di
posizione anteriore (insieme alla lam-
pada) premendolo.
6. Installare il pannello.1. Lampada luce di posizione anteriore
2. Cavo portalampada della luce di posizione
U3C3H0H0.book Page 32 Friday, December 9, 2005 10:13 AM

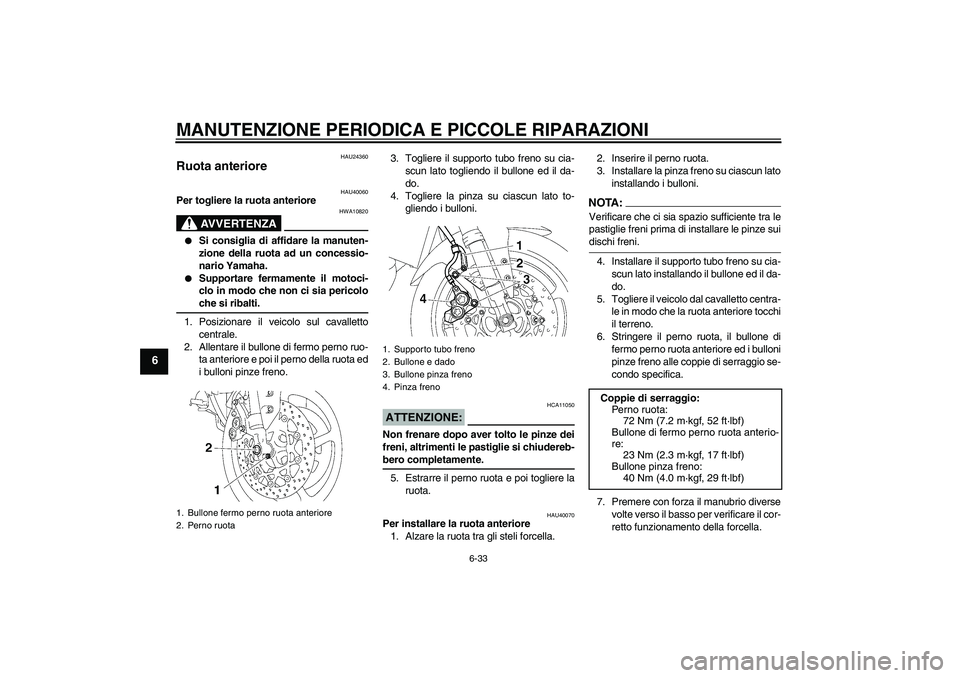

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
6
HAU24360
Ruota anteriore
HAU40060
Per togliere la ruota anteriore
AVVERTENZA
HWA10820


Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.


Supportare fermamente il motoci-
clo in modo che non ci sia pericoloche si ribalti.
1. Posizionare il veicolo sul cavalletto
centrale.
2. Allentare il bullone di fermo perno ruo-
ta anteriore e poi il perno della ruota ed
i bulloni pinze freno.3. Togliere il supporto tubo freno su cia-
scun lato togliendo il bullone ed il da-
do.
4. Togliere la pinza su ciascun lato to-
gliendo i bulloni.
ATTENZIONE:
HCA11050
Non frenare dopo aver tolto le pinze dei
freni, altrimenti le pastiglie si chiudereb-bero completamente.
5. Estrarre il perno ruota e poi togliere la
ruota.
HAU40070
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli forcella.2. Inserire il perno ruota.
3. Installare la pinza freno su ciascun lato
installando i bulloni.
NOTA:Verificare che ci sia spazio sufficiente tra le
pastiglie freni prima di installare le pinze suidischi freni.
4. Installare il supporto tubo freno su cia-
scun lato installando il bullone ed il da-
do.
5. Togliere il veicolo dal cavalletto centra-
le in modo che la ruota anteriore tocchi
il terreno.
6. Stringere il perno ruota, il bullone di
fermo perno ruota anteriore ed i bulloni
pinze freno alle coppie di serraggio se-
condo specifica.
7. Premere con forza il manubrio diverse
volte verso il basso per verificare il cor-
retto funzionamento della forcella.
1. Bullone fermo perno ruota anteriore
2. Perno ruota
1. Supporto tubo freno
2. Bullone e dado
3. Bullone pinza freno
4. Pinza freno
Coppie di serraggio:
Perno ruota:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Bullone di fermo perno ruota anterio-
re:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Bullone pinza freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)
U3C3H0H0.book Page 33 Friday, December 9, 2005 10:13 AM

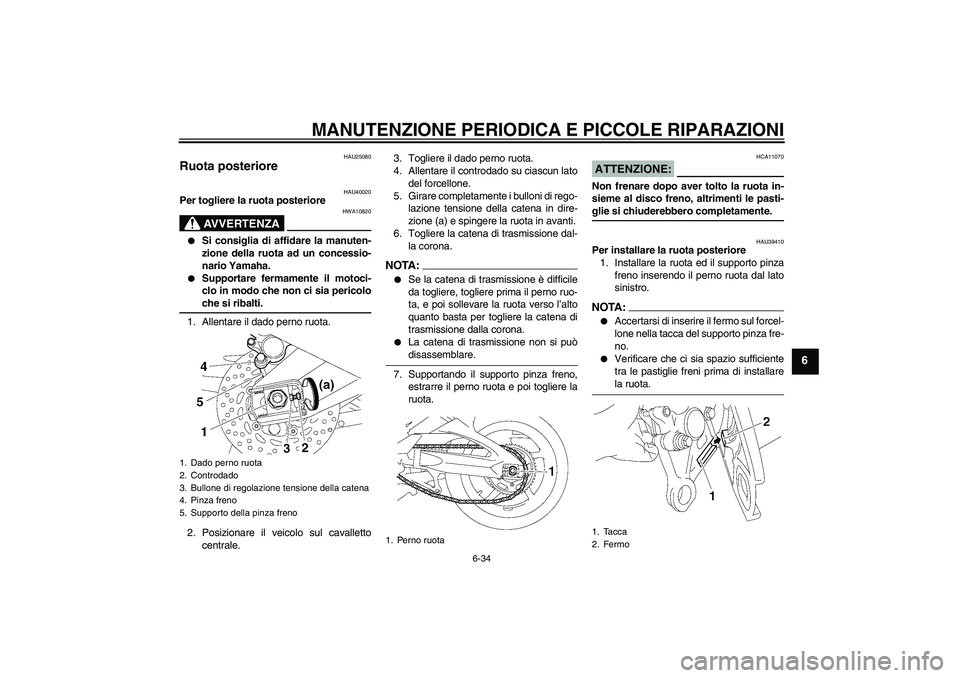

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34
6
HAU25080
Ruota posteriore
HAU40020
Per togliere la ruota posteriore
AVVERTENZA
HWA10820


Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.


Supportare fermamente il motoci-
clo in modo che non ci sia pericoloche si ribalti.
1. Allentare il dado perno ruota.
2. Posizionare il veicolo sul cavalletto
centrale.3. Togliere il dado perno ruota.
4. Allentare il controdado su ciascun lato
del forcellone.
5. Girare completamente i bulloni di rego-
lazione tensione della catena in dire-
zione (a) e spingere la ruota in avanti.
6. Togliere la catena di trasmissione dal-
la corona.
NOTA :

Se la catena di trasmissione è difficile
da togliere, togliere prima il perno ruo-
ta, e poi sollevare la ruota verso l’alto
quanto basta per togliere la catena di
trasmissione dalla corona.


La catena di trasmissione non si puòdisassemblare.
7. Supportando il supporto pinza freno,
estrarre il perno ruota e poi togliere la
ruota.
ATTENZIONE:
HCA11070
Non frenare dopo aver tolto la ruota in-
sieme al disco freno, altrimenti le pasti-glie si chiuderebbero completamente.
HAU39410
Per installare la ruota posteriore
1. Installare la ruota ed il supporto pinza
freno inserendo il perno ruota dal lato
sinistro.NOTA:

Accertarsi di inserire il fermo sul forcel-
lone nella tacca del supporto pinza fre-
no.


Verificare che ci sia spazio sufficiente
tra le pastiglie freni prima di installarela ruota.
1. Dado perno ruota
2. Controdado
3. Bullone di regolazione tensione della catena
4. Pinza freno
5. Supporto della pinza freno
1. Perno ruota
1. Tacca
2. Fermo
U3C3H0H0.book Page 34 Friday, December 9, 2005 10:13 AM

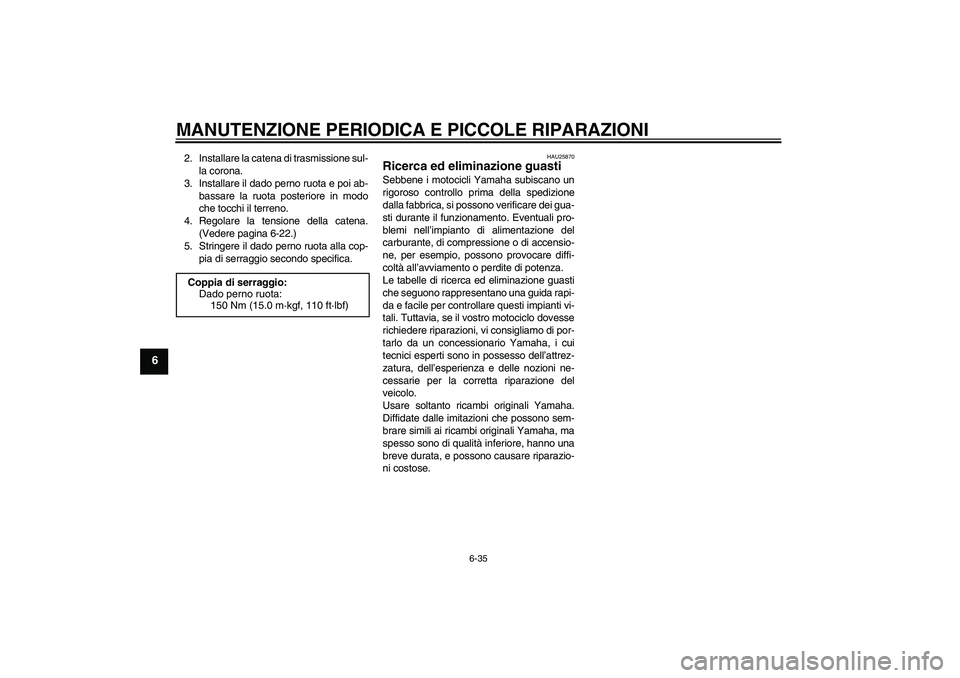

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-35
6
2. Installare la catena di trasmissione sul-
la corona.
3. Installare il dado perno ruota e poi ab-
bassare la ruota posteriore in modo
che tocchi il terreno.
4. Regolare la tensione della catena.
(Vedere pagina 6-22.)
5. Stringere il dado perno ruota alla cop-
pia di serraggio secondo specifica.
HAU25870
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il vostro motociclo dovesse
richiedere riparazioni, vi consigliamo di por-
tarlo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso dell’attrez-
zatura, dell’esperienza e delle nozioni ne-
cessarie per la corretta riparazione del
veicolo.
Usare soltanto ricambi originali Yamaha.
Diffidate dalle imitazioni che possono sem-
brare simili ai ricambi originali Yamaha, ma
spesso sono di qualità inferiore, hanno una
breve durata, e possono causare riparazio-
ni costose. Coppia di serraggio:
Dado perno ruota:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U3C3H0H0.book Page 35 Friday, December 9, 2005 10:13 AM
