2006 YAMAHA FZ1 S Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
5. Premere il tasto “SELECT” per confer-
mare il livello selezionato di luminosità.
Il display ritornerà alla modalità totaliz-
zatore contachilometri o contachilo-
metri parziale.
HAU12331
Allarme antifurto (optional) A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
HAU12344
Interruttori manubrio Sinistra1. Interruttore di segnalazione luce abbagliante
“”
2. Commutatore luce abbagliante/anabbaglian-
te “/”
3. Interruttore indicatori di direzione “/”
4. Interruttore dell’avvisatore acustico “”
5. Interruttore luci d’emergenza “”
U3C3H0H0.book Page 11 Friday, December 9, 2005 10:13 AM

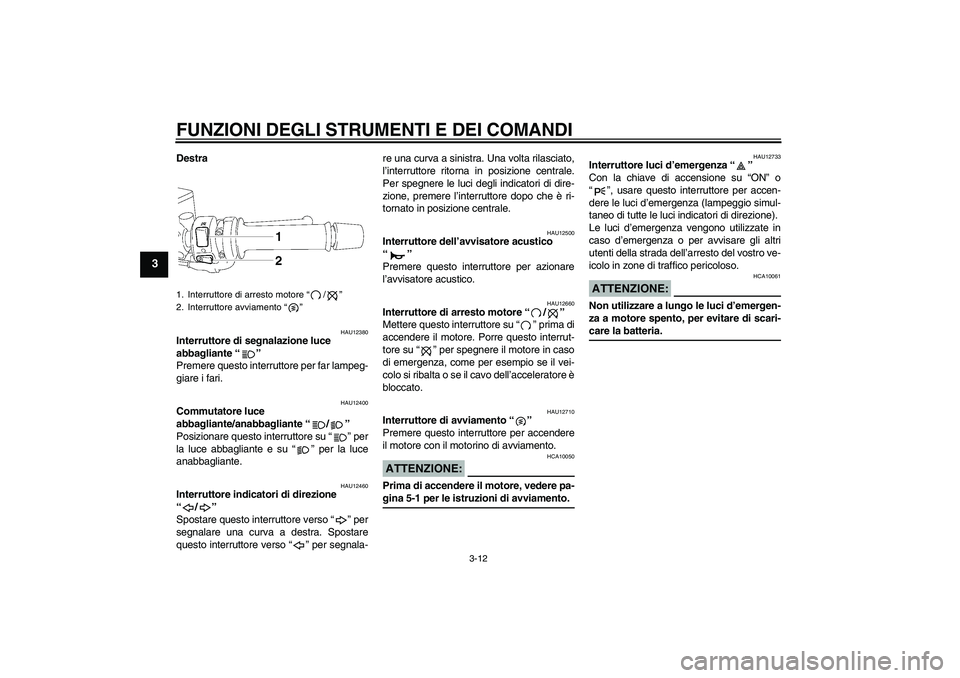

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
Destra
HAU12380
Interruttore di segnalazione luce
abbagliante “”
Premere questo interruttore per far lampeg-
giare i fari.
HAU12400
Commutatore luce
abbagliante/anabbagliante “/”
Posizionare questo interruttore su “” per
la luce abbagliante e su “” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “” per
segnalare una curva a destra. Spostare
questo interruttore verso “” per segnala-re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore “/”
Mettere questo interruttore su “” prima di
accendere il motore. Porre questo interrut-
tore su “” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12710
Interruttore di avviamento “”
Premere questo interruttore per accendere
il motore con il motorino di avviamento.ATTENZIONE:
HCA10050
Prima di accendere il motore, vedere pa-gina 5-1 per le istruzioni di avviamento.
HAU12733
Interruttore luci d’emergenza “”
Con la chiave di accensione su “ON” o
“”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE:
HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-care la batteria.
1. Interruttore di arresto motore “/”
2. Interruttore avviamento “”U3C3H0H0.book Page 12 Friday, December 9, 2005 10:13 AM

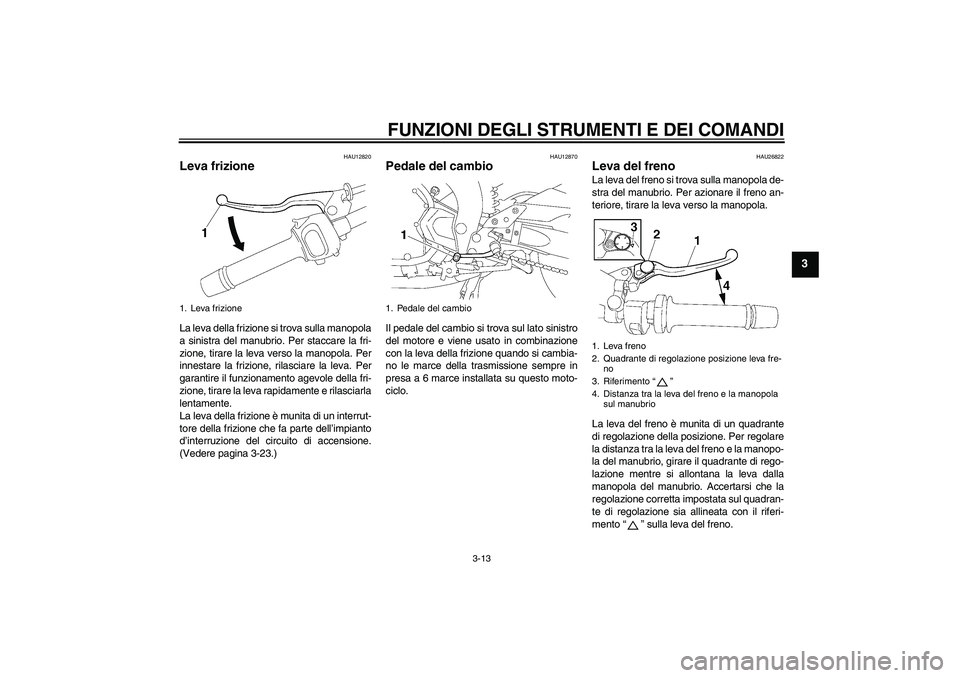

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
HAU12820
Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-23.)
HAU12870
Pedale del cambio Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 6 marce installata su questo moto-
ciclo.
HAU26822
Leva del freno La leva del freno si trova sulla manopola de-
stra del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola.
La leva del freno è munita di un quadrante
di regolazione della posizione. Per regolare
la distanza tra la leva del freno e la manopo-
la del manubrio, girare il quadrante di rego-
lazione mentre si allontana la leva dalla
manopola del manubrio. Accertarsi che la
regolazione corretta impostata sul quadran-
te di regolazione sia allineata con il riferi-
mento “” sulla leva del freno.
1. Leva frizione
1. Pedale del cambio
1. Leva freno
2. Quadrante di regolazione posizione leva fre-
no
3. Riferimento “”
4. Distanza tra la leva del freno e la manopola
sul manubrio
U3C3H0H0.book Page 13 Friday, December 9, 2005 10:13 AM

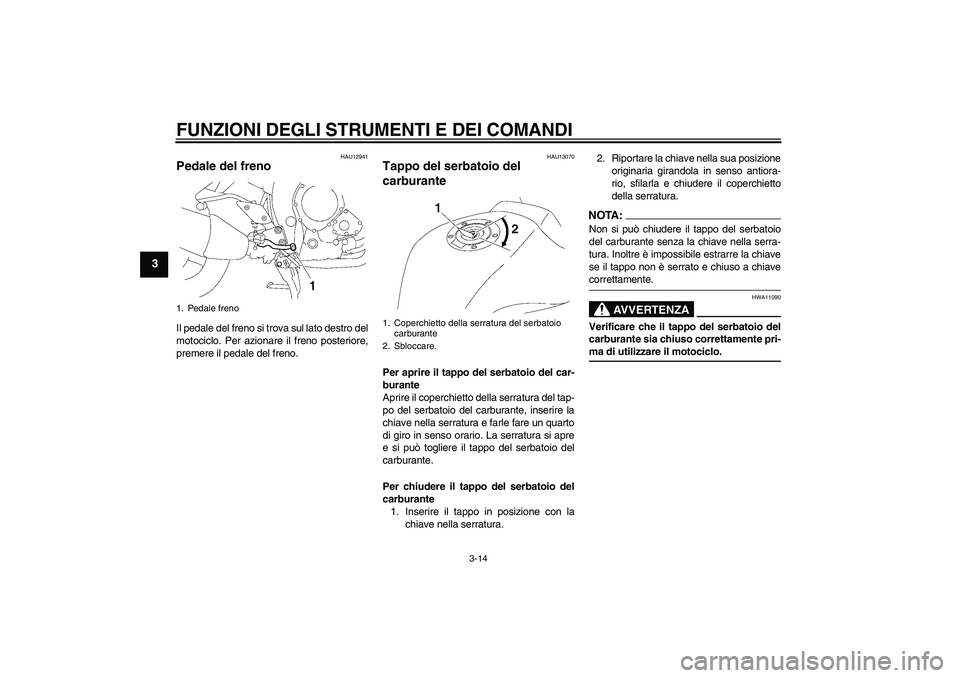

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
HAU12941
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU13070
Tappo del serbatoio del
carburante Per aprire il tappo del serbatoio del car-
burante
Aprire il coperchietto della serratura del tap-
po del serbatoio del carburante, inserire la
chiave nella serratura e farle fare un quarto
di giro in senso orario. La serratura si apre
e si può togliere il tappo del serbatoio del
carburante.
Per chiudere il tappo del serbatoio del
carburante
1. Inserire il tappo in posizione con la
chiave nella serratura.2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTA:Non si può chiudere il tappo del serbatoio
del carburante senza la chiave nella serra-
tura. Inoltre è impossibile estrarre la chiave
se il tappo non è serrato e chiuso a chiavecorrettamente.
AVVERTENZA
HWA11090
Verificare che il tappo del serbatoio del
carburante sia chiuso correttamente pri-ma di utilizzare il motociclo.
1. Pedale freno
1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare.
U3C3H0H0.book Page 14 Friday, December 9, 2005 10:13 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
HAU13220
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di carburante. Quando
si effettua il rifornimento, inserire la pistola
del distributore nel bocchettone del serbato-
io del carburante e riempirlo fino al fondo
del bocchettone, come illustrato nella figura.
AVVERTENZA
HWA10880


Non riempire eccessivamente il ser-
batoio, altrimenti il carburante po-
trebbe traboccare quando si
riscalda e si espande.


Evitare di versare carburante sulmotore caldo.
ATTENZIONE:
HCA10070
Pulire subito con uno straccio pulito,
asciutto e soffice l’eventuale carburante
versato, in quanto può deteriorare le su-perfici verniciate o di plastica.
HAU13320
ATTENZIONE:
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usare
benzina di una marca diversa o benzina su-per senza piombo. L’uso della benzina sen-
za piombo prolunga la durata delle candele
e riduce i costi di manutenzione.
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Livello carburante
Carburante consigliato:
SOLTANTO BENZINA SENZA PIOM-
BO
Capacità del serbatoio del carburan-
te:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Quantità di carburante di riserva:
3.4 L (0.90 US gal) (0.75 Imp.gal)
U3C3H0H0.book Page 15 Friday, December 9, 2005 10:13 AM

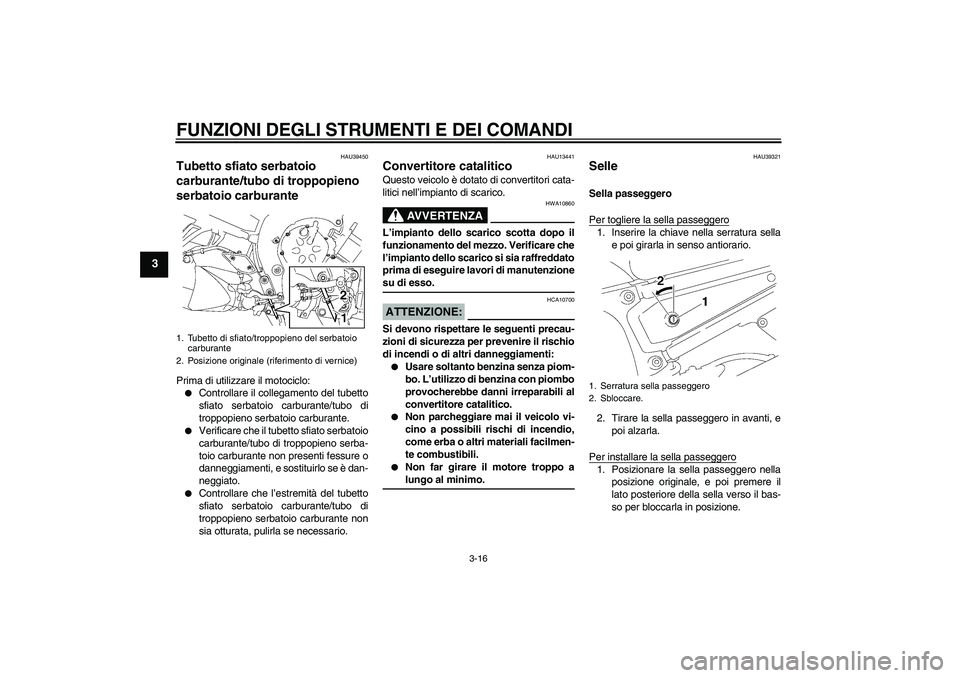

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
HAU39450
Tubetto sfiato serbatoio
carburante/tubo di troppopieno
serbatoio carburante Prima di utilizzare il motociclo:

Controllare il collegamento del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante.


Verificare che il tubetto sfiato serbatoio
carburante/tubo di troppopieno serba-
toio carburante non presenti fessure o
danneggiamenti, e sostituirlo se è dan-
neggiato.


Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante non
sia otturata, pulirla se necessario.
HAU13441
Convertitore catalitico Questo veicolo è dotato di convertitori cata-
litici nell’impianto di scarico.
AVVERTENZA
HWA10860
L’impianto dello scarico scotta dopo il
funzionamento del mezzo. Verificare che
l’impianto dello scarico si sia raffreddato
prima di eseguire lavori di manutenzionesu di esso.ATTENZIONE:
HCA10700
Si devono rispettare le seguenti precau-
zioni di sicurezza per prevenire il rischio
di incendi o di altri danneggiamenti:

Usare soltanto benzina senza piom-
bo. L’utilizzo di benzina con piombo
provocherebbe danni irreparabili al
convertitore catalitico.


Non parcheggiare mai il veicolo vi-
cino a possibili rischi di incendio,
come erba o altri materiali facilmen-
te combustibili.


Non far girare il motore troppo alungo al minimo.
HAU39321
Selle Sella passeggero
Per togliere la sella passeggero1. Inserire la chiave nella serratura sella
e poi girarla in senso antiorario.
2. Tirare la sella passeggero in avanti, e
poi alzarla.
Per installare la sella passeggero1. Posizionare la sella passeggero nella
posizione originale, e poi premere il
lato posteriore della sella verso il bas-
so per bloccarla in posizione.
1. Tubetto di sfiato/troppopieno del serbatoio
carburante
2. Posizione originale (riferimento di vernice)
1. Serratura sella passeggero
2. Sbloccare.
U3C3H0H0.book Page 16 Friday, December 9, 2005 10:13 AM

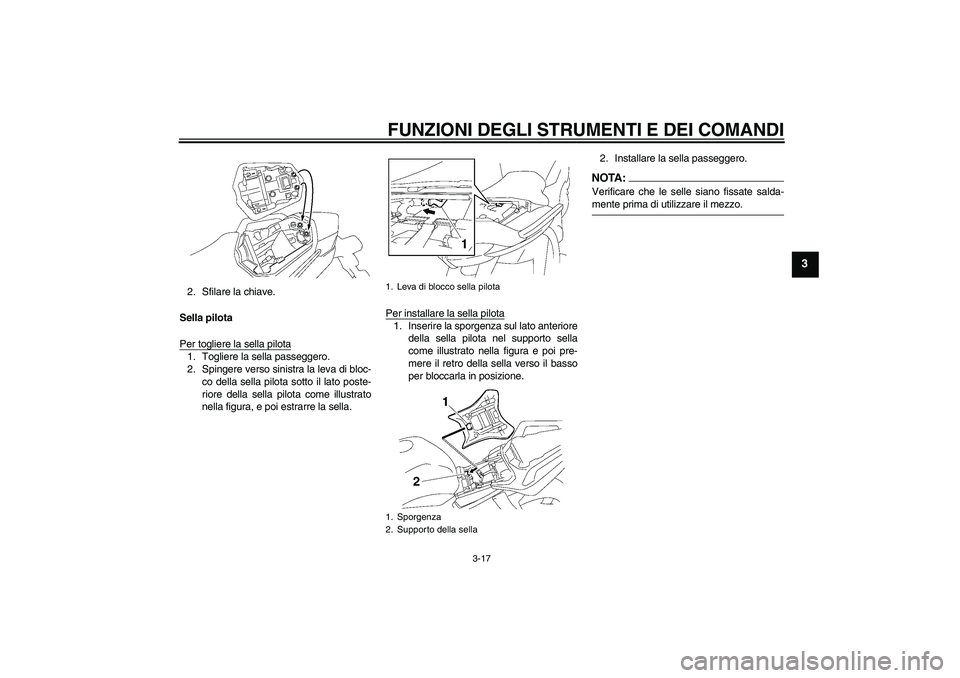

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
2. Sfilare la chiave.
Sella pilota
Per togliere la sella pilota1. Togliere la sella passeggero.
2. Spingere verso sinistra la leva di bloc-
co della sella pilota sotto il lato poste-
riore della sella pilota come illustrato
nella figura, e poi estrarre la sella.Per installare la sella pilota
1. Inserire la sporgenza sul lato anteriore
della sella pilota nel supporto sella
come illustrato nella figura e poi pre-
mere il retro della sella verso il basso
per bloccarla in posizione.2. Installare la sella passeggero.
NOTA:Verificare che le selle siano fissate salda-mente prima di utilizzare il mezzo.
1. Leva di blocco sella pilota
1. Sporgenza
2. Supporto della sella
U3C3H0H0.book Page 17 Friday, December 9, 2005 10:13 AM

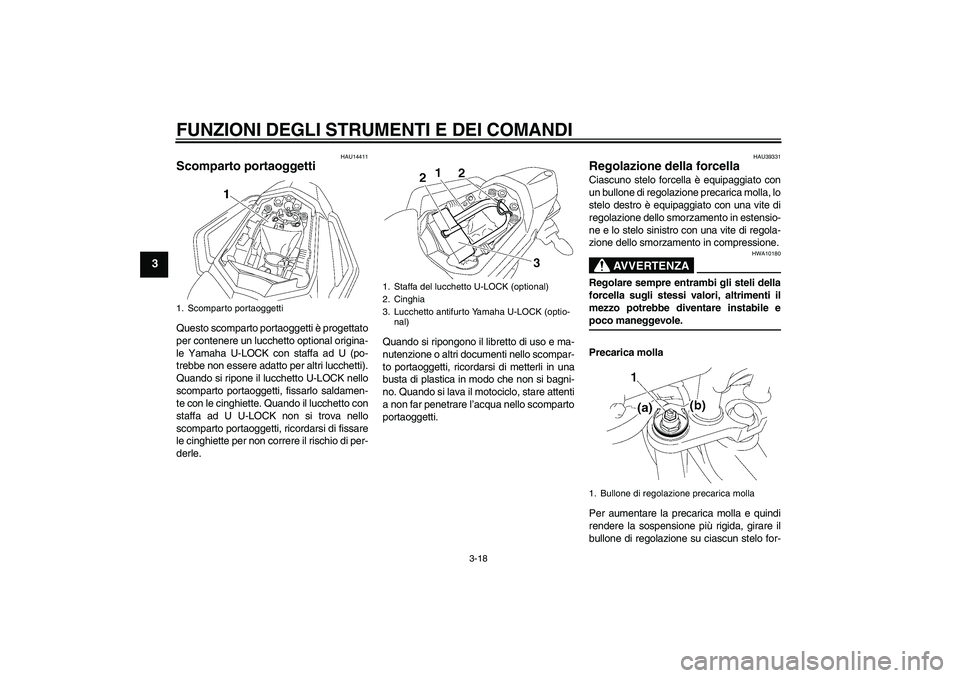

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
HAU14411
Scomparto portaoggetti Questo scomparto portaoggetti è progettato
per contenere un lucchetto optional origina-
le Yamaha U-LOCK con staffa ad U (po-
trebbe non essere adatto per altri lucchetti).
Quando si ripone il lucchetto U-LOCK nello
scomparto portaoggetti, fissarlo saldamen-
te con le cinghiette. Quando il lucchetto con
staffa ad U U-LOCK non si trova nello
scomparto portaoggetti, ricordarsi di fissare
le cinghiette per non correre il rischio di per-
derle.Quando si ripongono il libretto di uso e ma-
nutenzione o altri documenti nello scompar-
to portaoggetti, ricordarsi di metterli in una
busta di plastica in modo che non si bagni-
no. Quando si lava il motociclo, stare attenti
a non far penetrare l’acqua nello scomparto
portaoggetti.
HAU39331
Regolazione della forcella Ciascuno stelo forcella è equipaggiato con
un bullone di regolazione precarica molla, lo
stelo destro è equipaggiato con una vite di
regolazione dello smorzamento in estensio-
ne e lo stelo sinistro con una vite di regola-
zione dello smorzamento in compressione.
AVVERTENZA
HWA10180
Regolare sempre entrambi gli steli della
forcella sugli stessi valori, altrimenti il
mezzo potrebbe diventare instabile epoco maneggevole.
Precarica molla
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare il
bullone di regolazione su ciascun stelo for-
1. Scomparto portaoggetti
1. Staffa del lucchetto U-LOCK (optional)
2. Cinghia
3. Lucchetto antifurto Yamaha U-LOCK (optio-
nal)
1. Bullone di regolazione precarica molla
U3C3H0H0.book Page 18 Friday, December 9, 2005 10:13 AM
