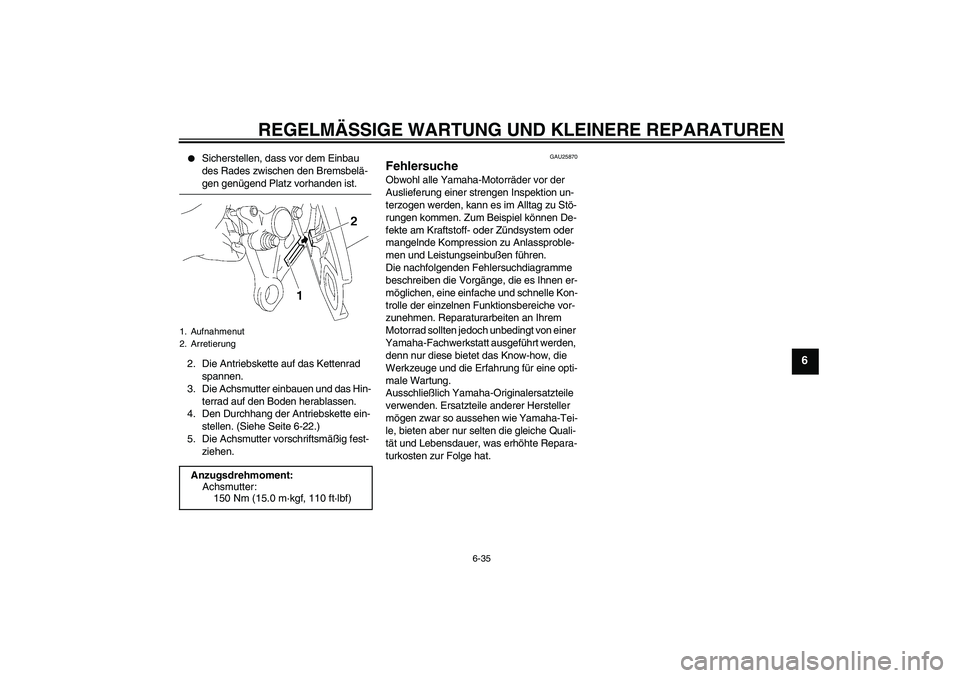

2006 YAMAHA FZ1 S Betriebsanleitungen (in German)

Page 81 of 96

YAMAHA FZ1 S 2006  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-35
6

Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-gen genügend Platz vorhanden ist.
2. Die Antriebskette auf das Kettenrad

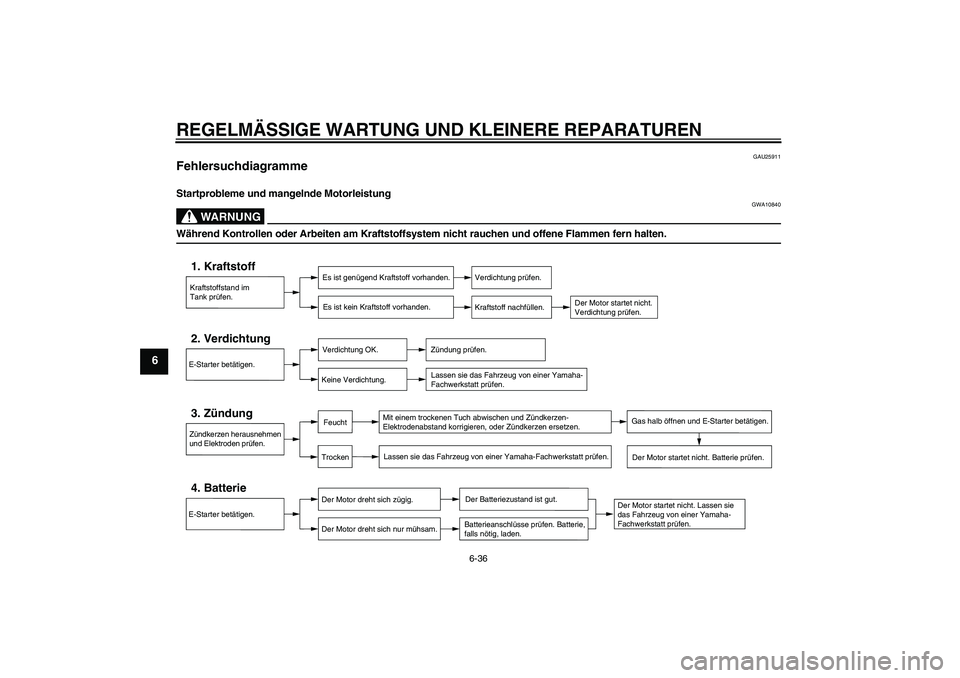

Page 82 of 96

YAMAHA FZ1 S 2006  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-36
6
GAU25911
Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
WARNUNG
GWA10840
Während Kontrollen oder Arbeiten am Kraftstoffsystem nich

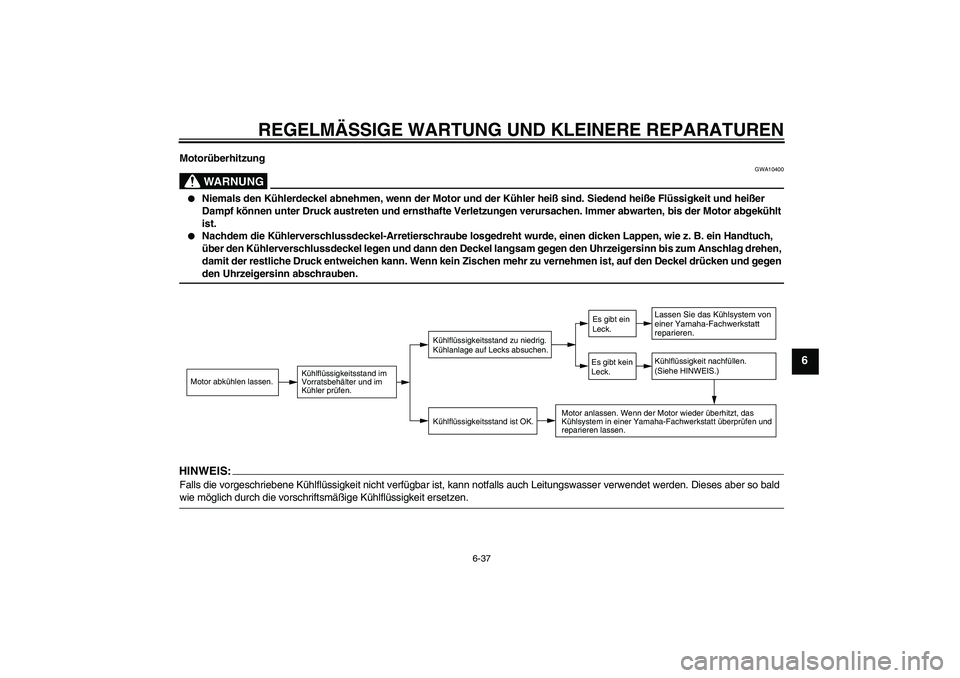

Page 83 of 96

YAMAHA FZ1 S 2006  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-37
6
Motorüberhitzung
WARNUNG
GWA10400

Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit un

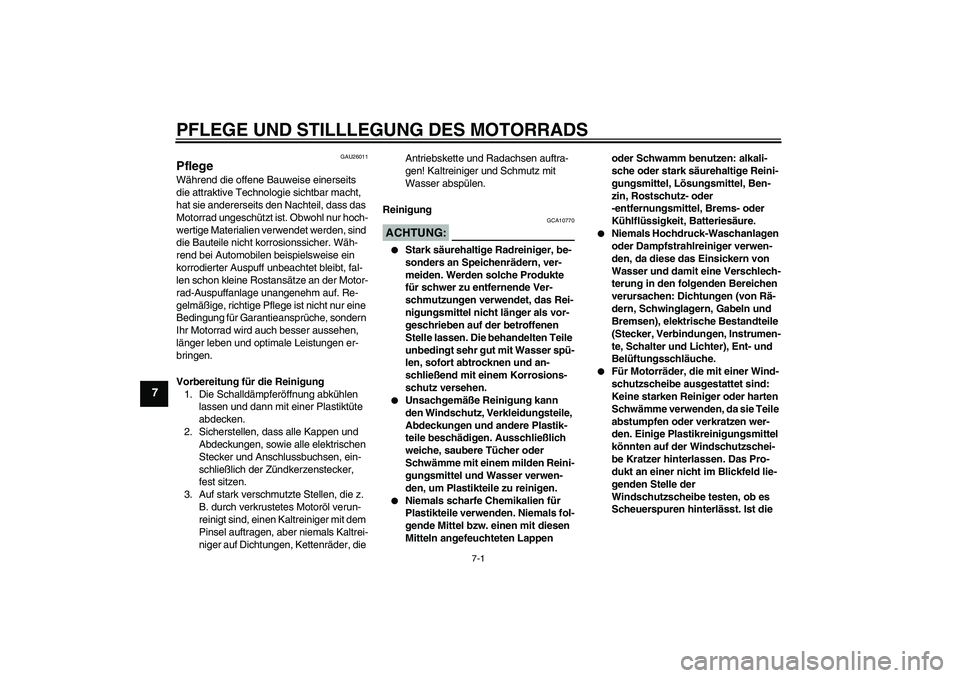

Page 84 of 96

YAMAHA FZ1 S 2006  Betriebsanleitungen (in German) PFLEGE UND STILLLEGUNG DES MOTORRADS
7-1
7
GAU26011
Pflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad un

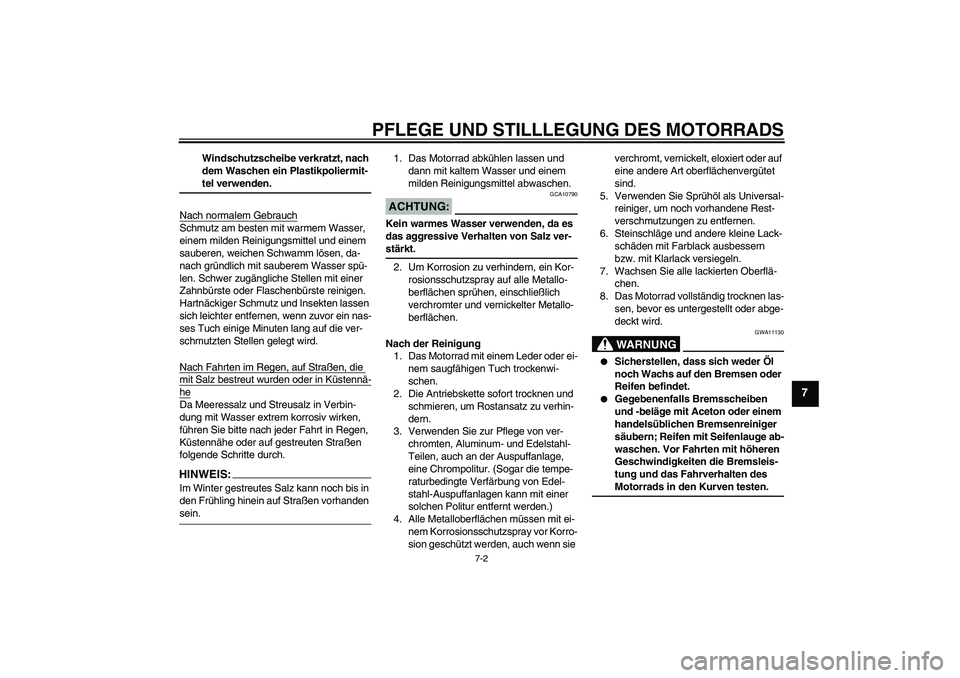

Page 85 of 96

YAMAHA FZ1 S 2006  Betriebsanleitungen (in German) PFLEGE UND STILLLEGUNG DES MOTORRADS
7-2
7
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-teI verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden

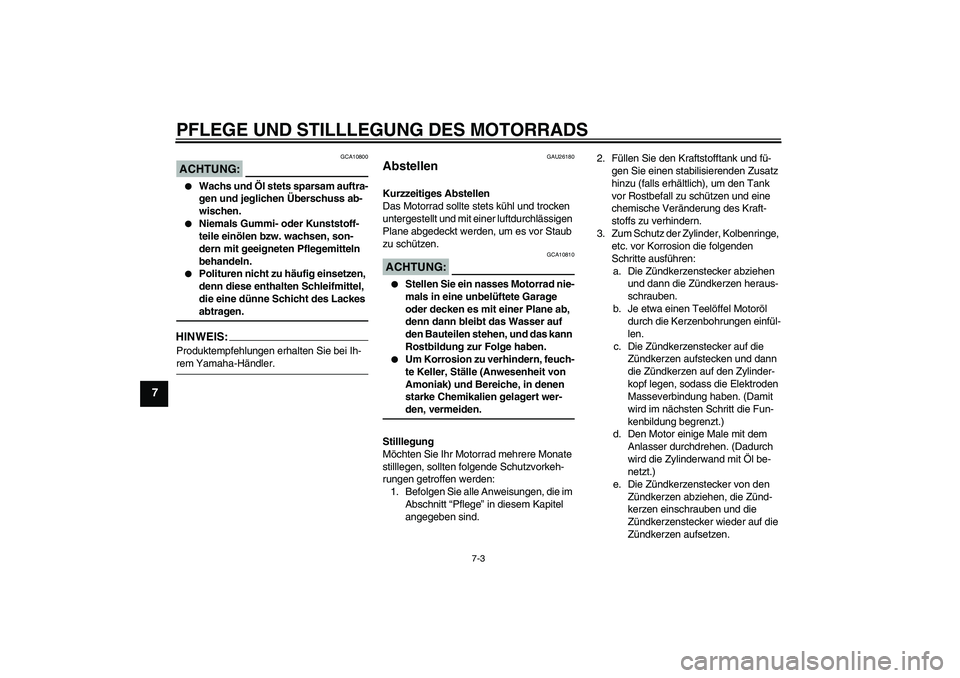

Page 86 of 96

YAMAHA FZ1 S 2006  Betriebsanleitungen (in German) PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
7
ACHTUNG:
GCA10800

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.

Niemals Gummi- oder Kunststoff-
teile einölen bzw. wach

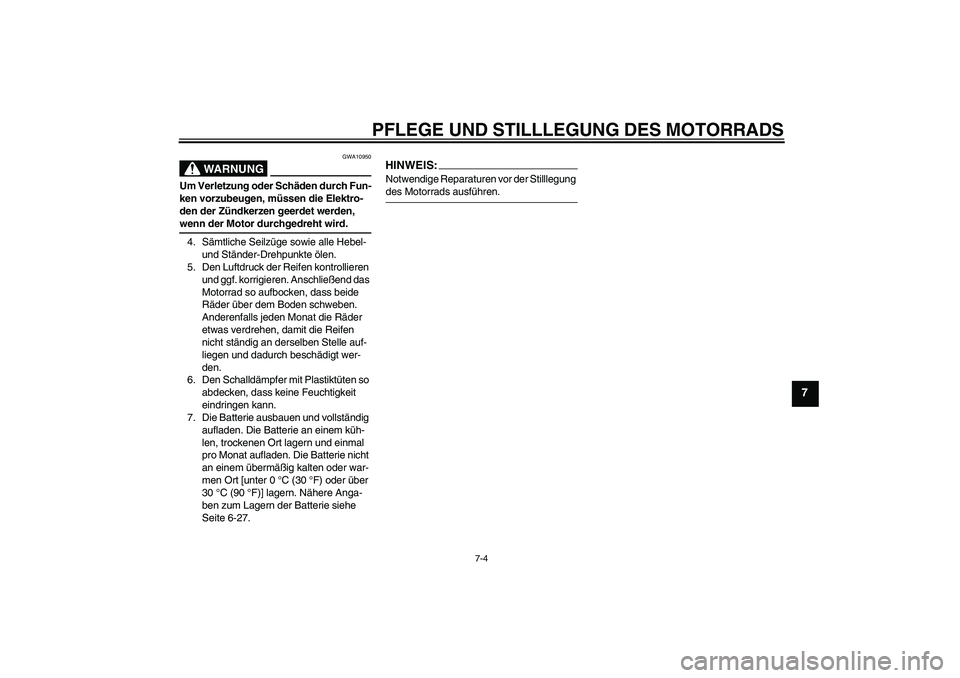

Page 87 of 96

YAMAHA FZ1 S 2006  Betriebsanleitungen (in German) PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
WARNUNG
GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden, wenn der Motor durchgedreht

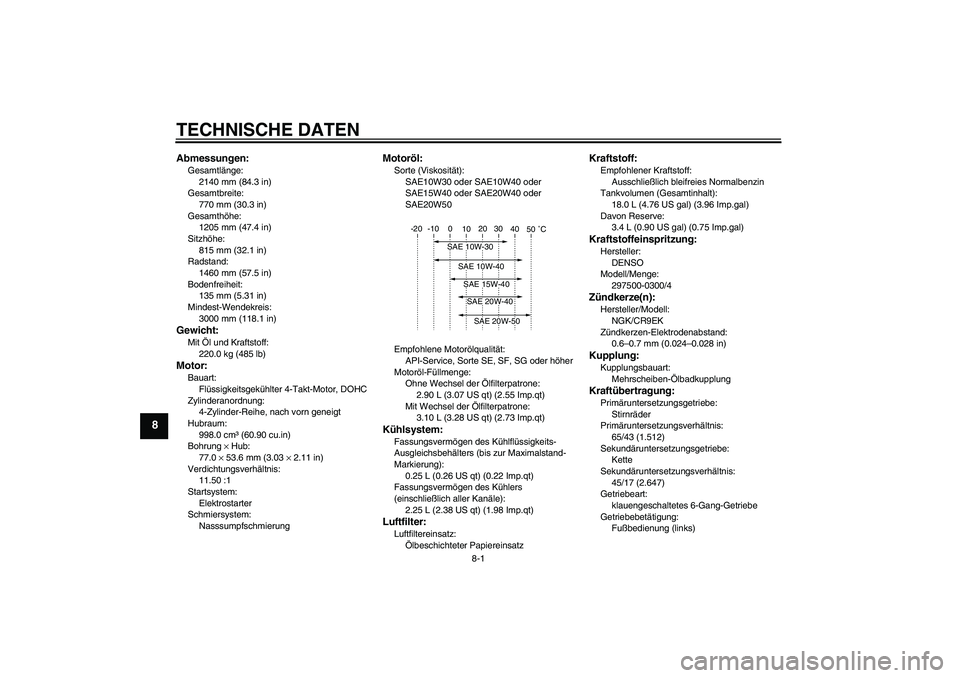

Page 88 of 96

YAMAHA FZ1 S 2006  Betriebsanleitungen (in German) TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2140 mm (84.3 in)
Gesamtbreite:
770 mm (30.3 in)
Gesamthöhe:
1205 mm (47.4 in)
Sitzhöhe:
815 mm (32.1 in)
Radstand:
1460 mm (57.5 in)
Bodenfreiheit:
